Kater automatyczny GERBER Cutter Z7

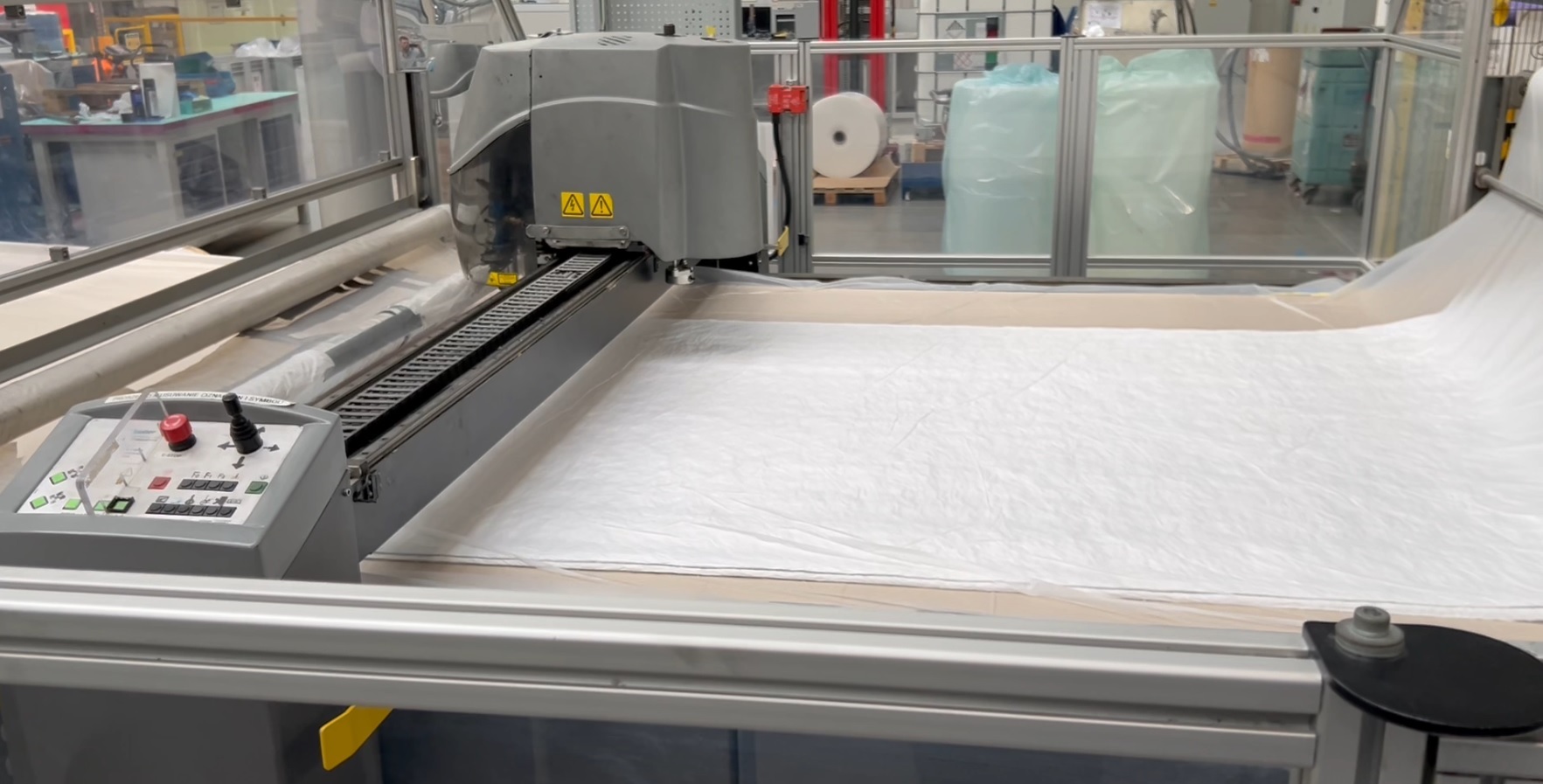

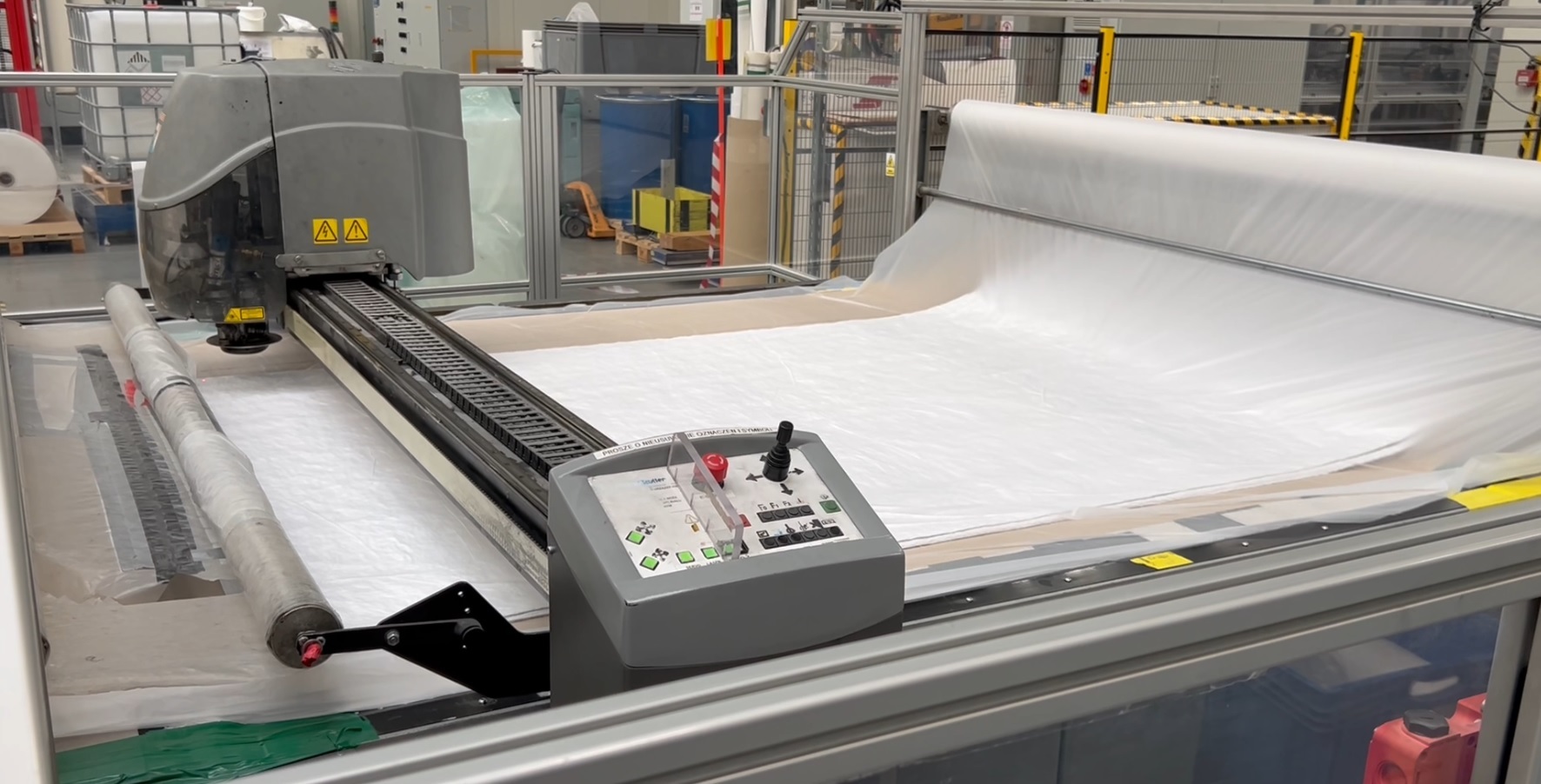

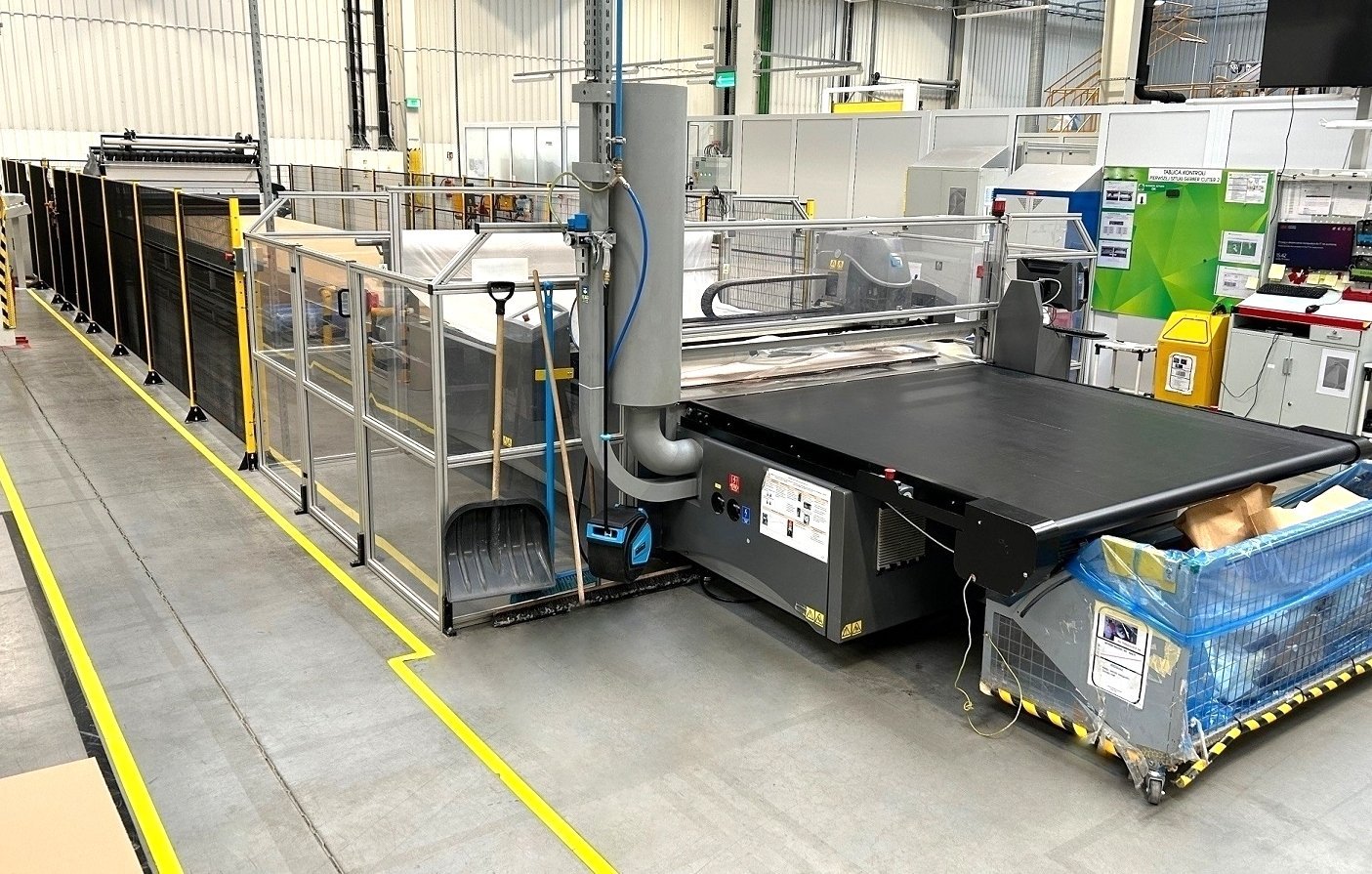

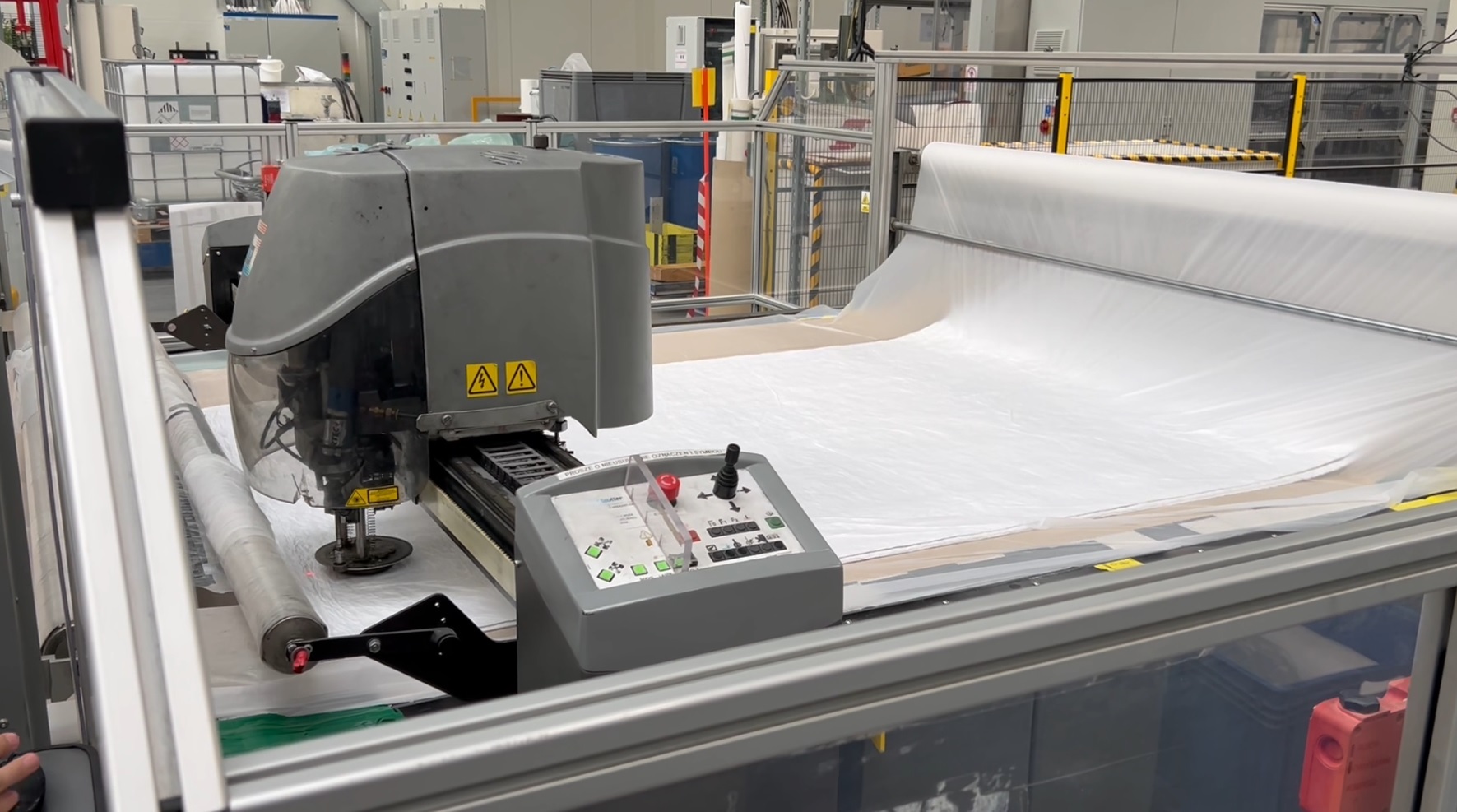

Kater automatyczny GERBER Cutter Z7 zbudowany został w 2016 roku w Chinach przez Gerber Technology (Lectra). Maszyna znajduje zastosowanie w produkcji ubrań i wszelkich wyrobów szwalniczych. Umożliwia ona cięcie zarówno jedno, jak i wielowarstwowych materiałów o o maksymalnej grubości 7,2 cm (po kompresji). Cięcie realizowane jest za pomocą wytrzymałego, pionowego noża oscylacyjnego, który zapewnia najwyższą precyzję cięcia i powtarzalność kształtu bez względu na rodzaj materiału. Zaawansowany system Knife Intelligence „Plus” steruje ruchem noża, zmieniając jego kąt, ścieżkę cięcia i przyspieszenie w czasie rzeczywistym, tak aby zapewnić precyzyjne cięcie powtarzalnych elementów dla wszystkich warstw za każdym razem. Ścieżki cięcia są dodatkowo optymalizowane przez system system SMARTbite, który automatycznie dostosowuje prędkość posuwu noża w oparciu o wysokość i rodzaj zakładki.

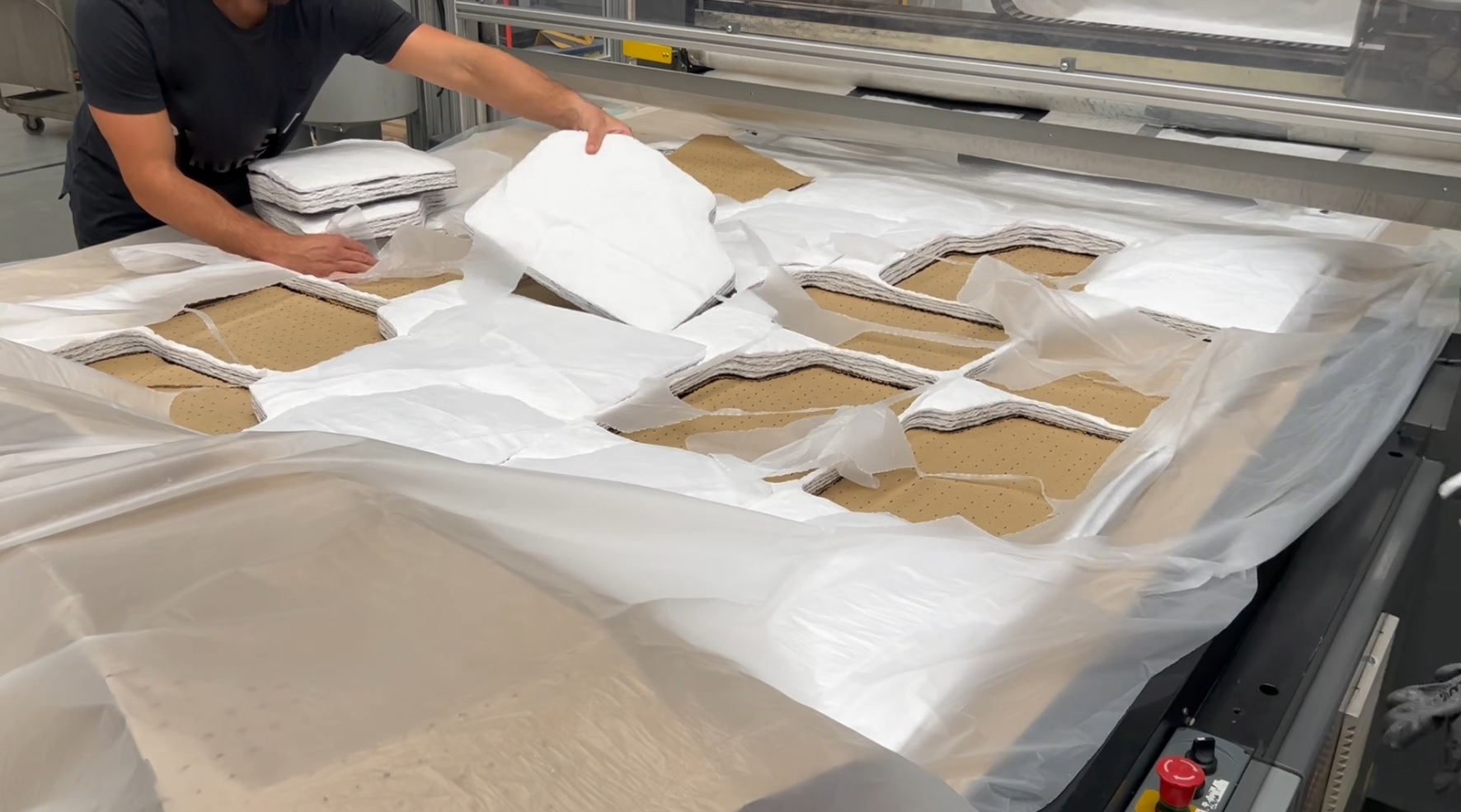

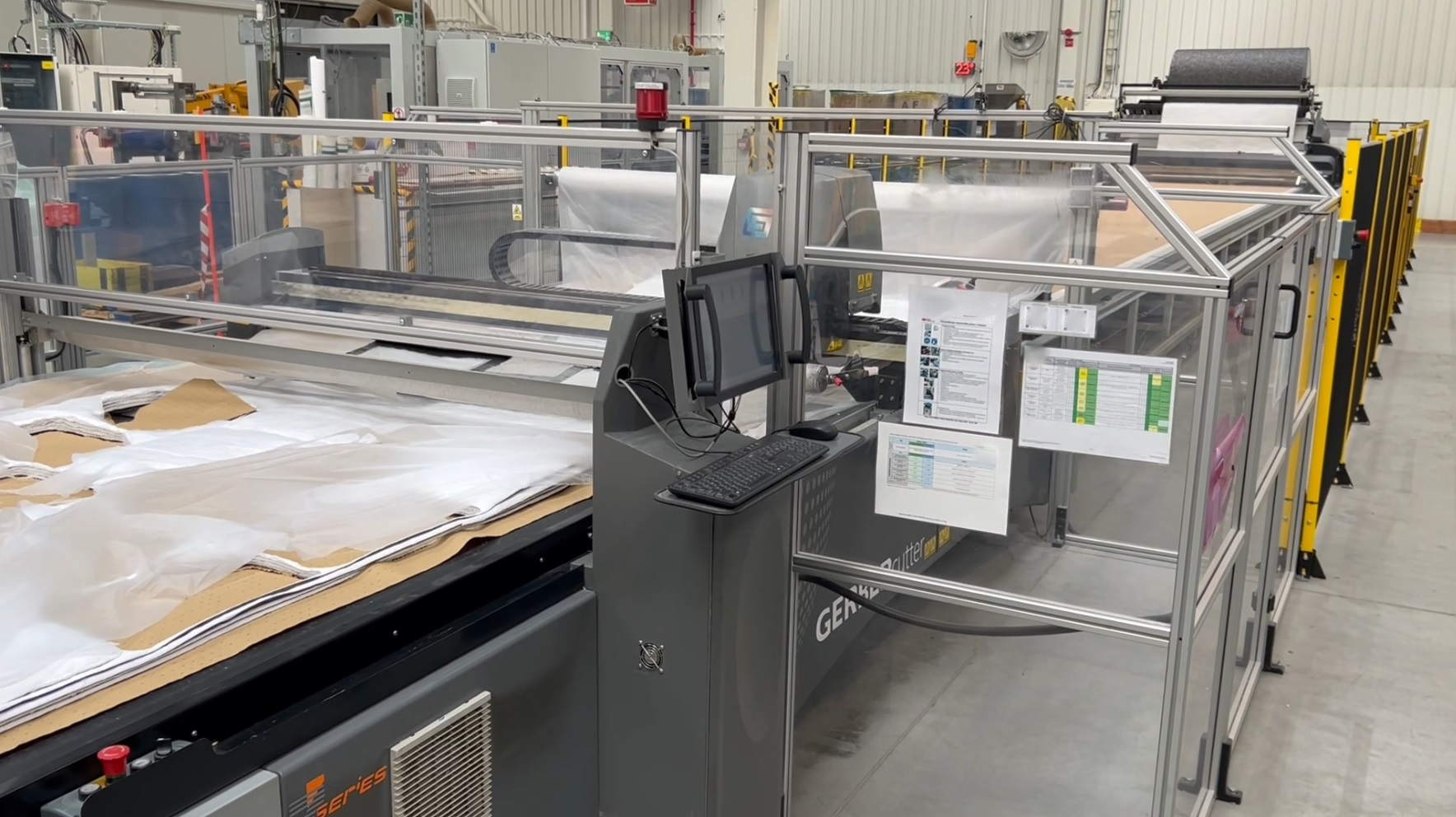

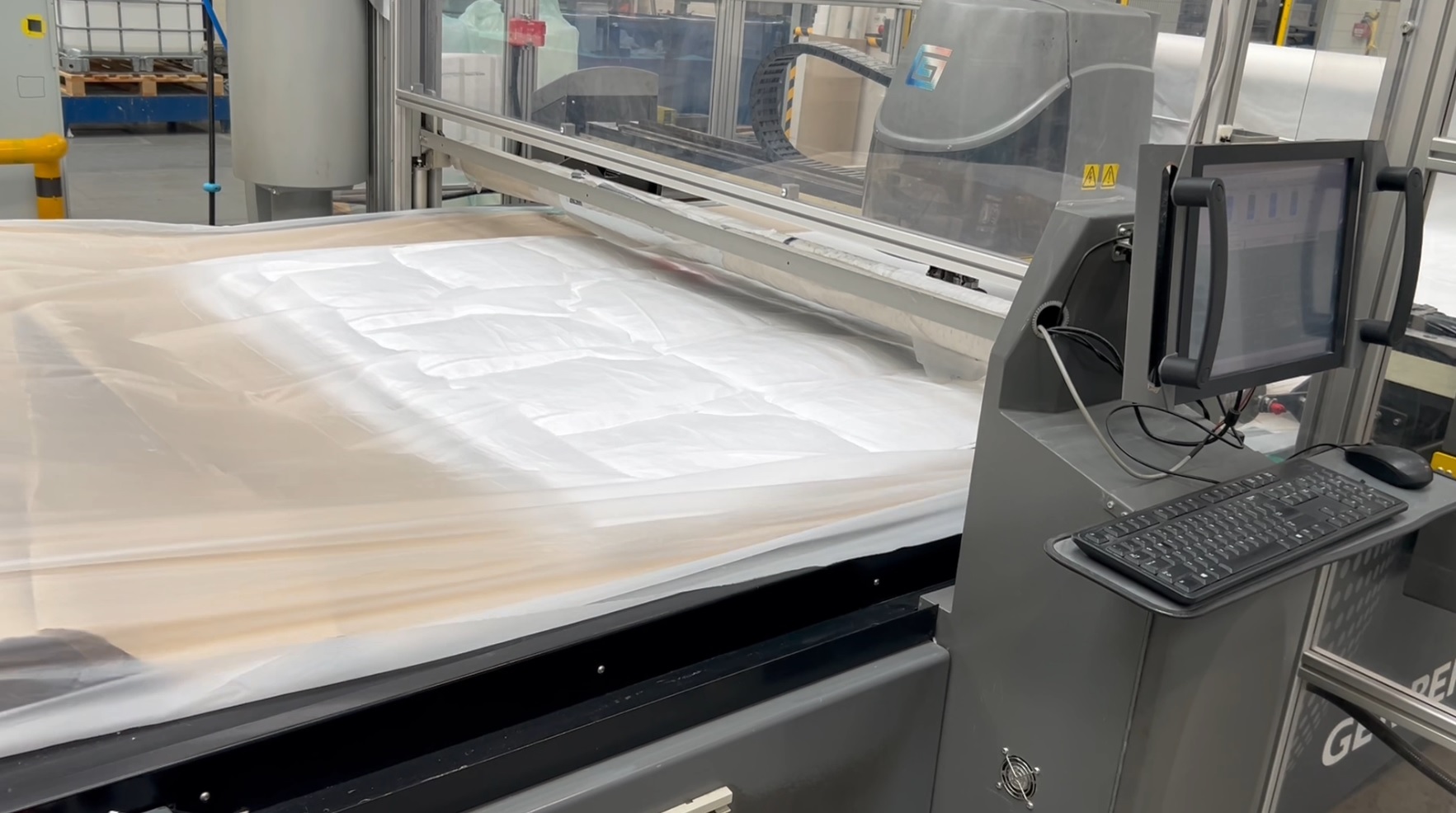

Nóż oscylacyjny jest na bieżąco ostrzony w trakcie wykonywanego cięcia, co minimalizuje liczbę podcięć i zapewnia doskonałą jakość cięcia przy zachowaniu wysokiej wydajności. Jest on również chłodzony w celu zapobiegania topieniu się materiału przez rozgrzany nóż. Powierzchnia robocza katera składa się ze szczotek, które eliminują ryzyko uszkodzenia powierzchni podczas cięcia. GERBER Z7 Cutter sterowany jest z poziomu sterownika przemysłowego z systemem operacyjnym Windows i interaktywnym interfejsem, który dostarcza informacji o cięciu i jego przebiegu podczas pracy. Zaawansowany system diagnostyczny i sprawdzone podzespoły zwiększają niezawodność operacji przez wiele lat użytkowania.

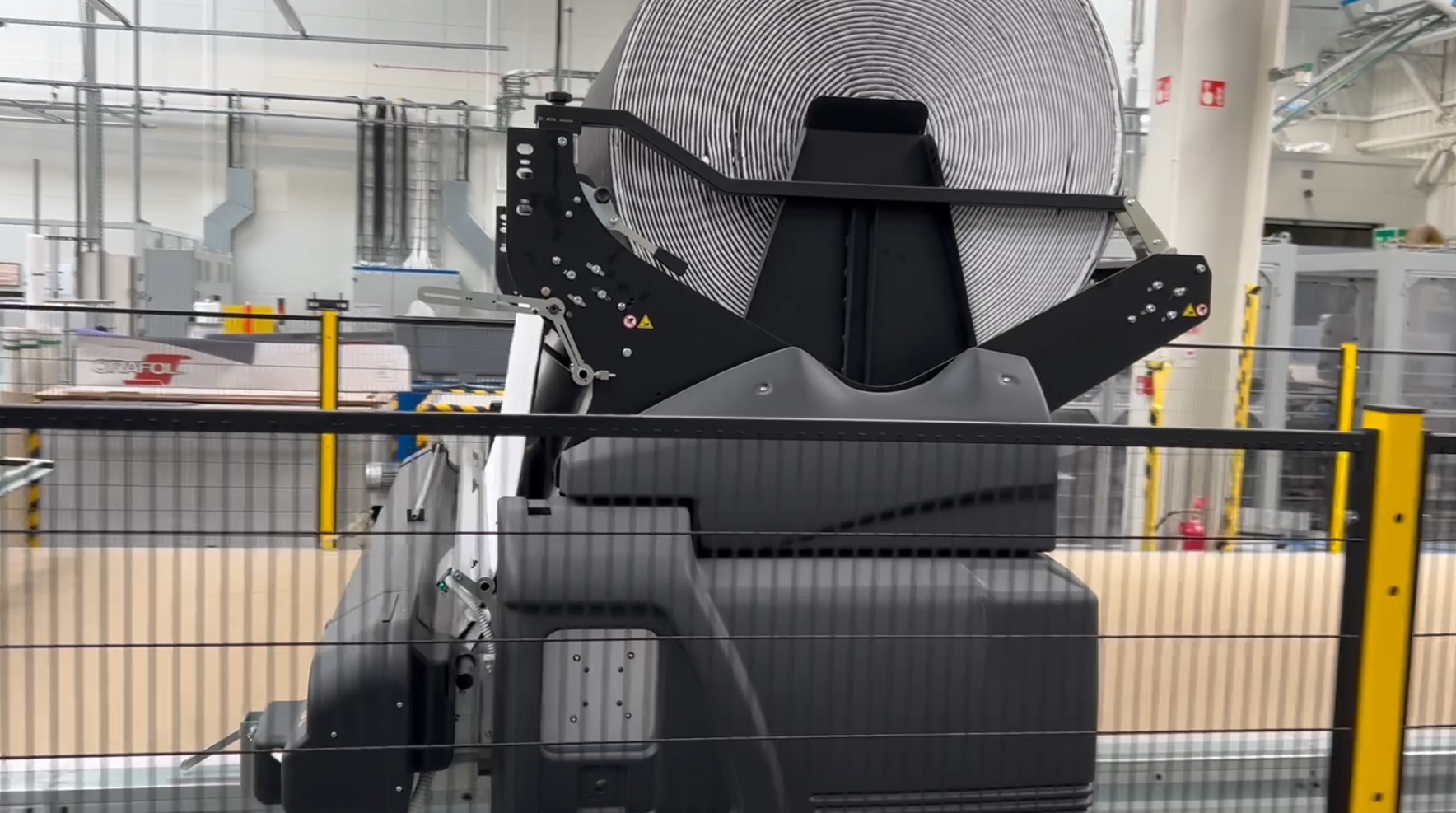

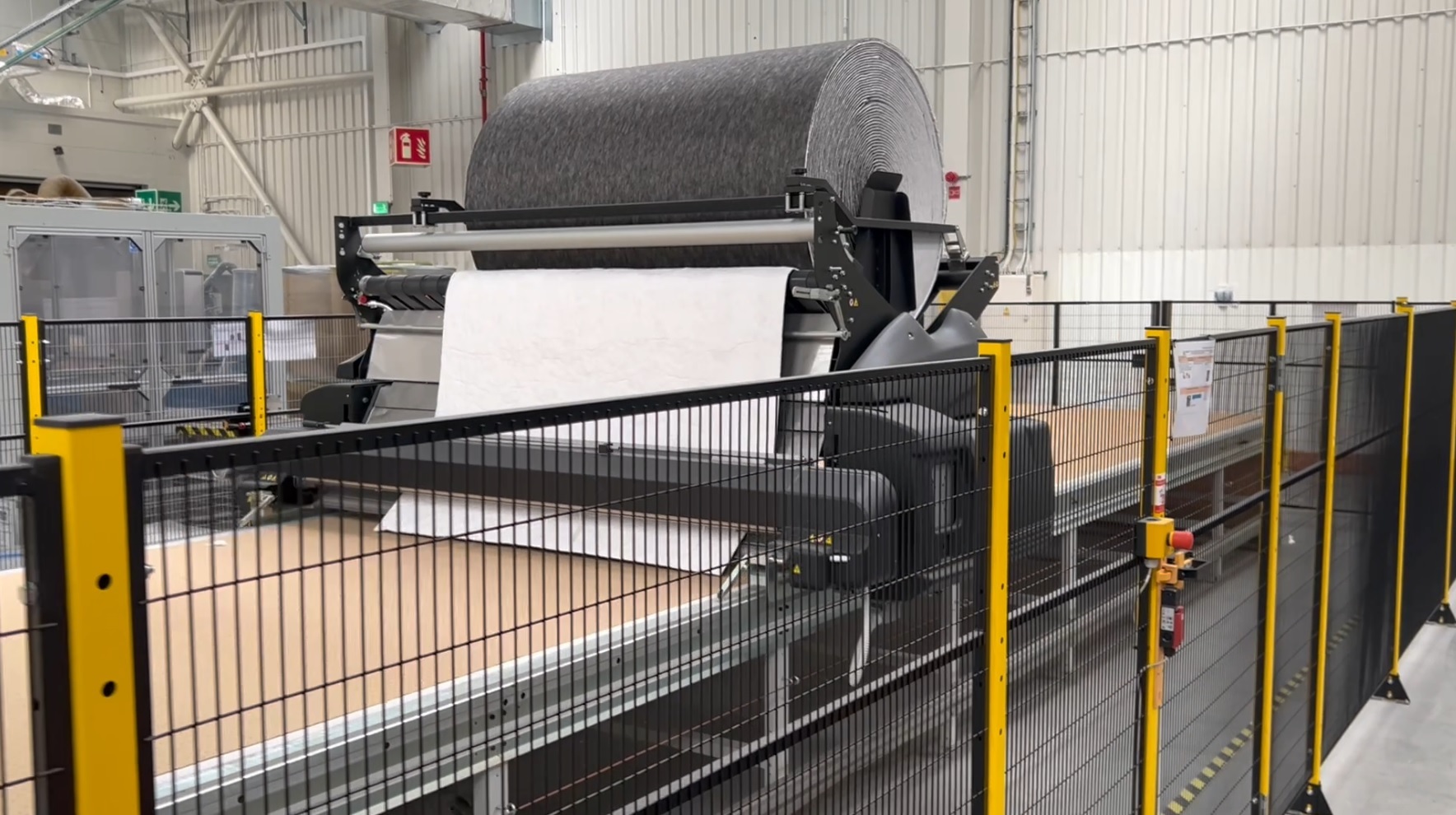

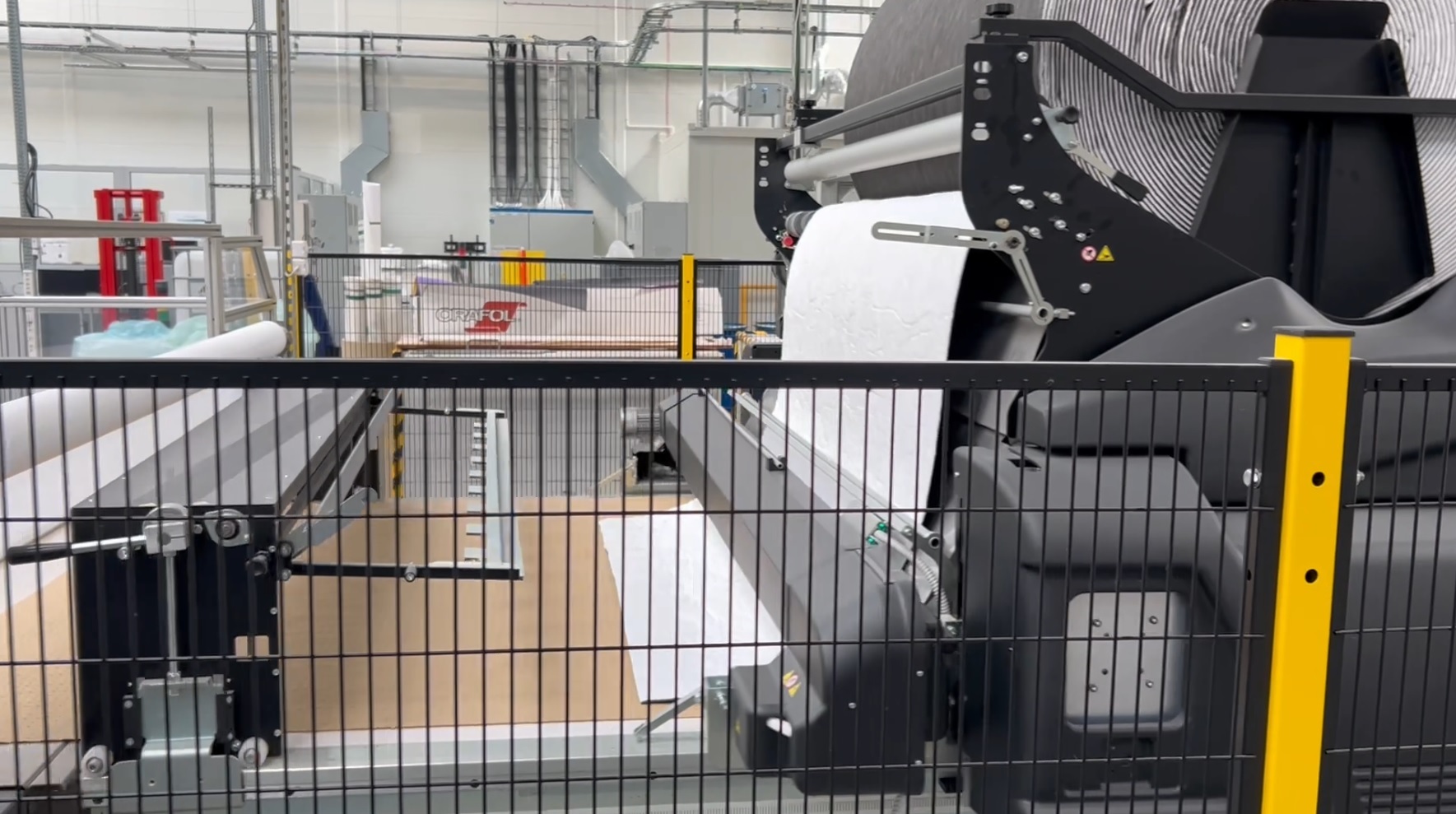

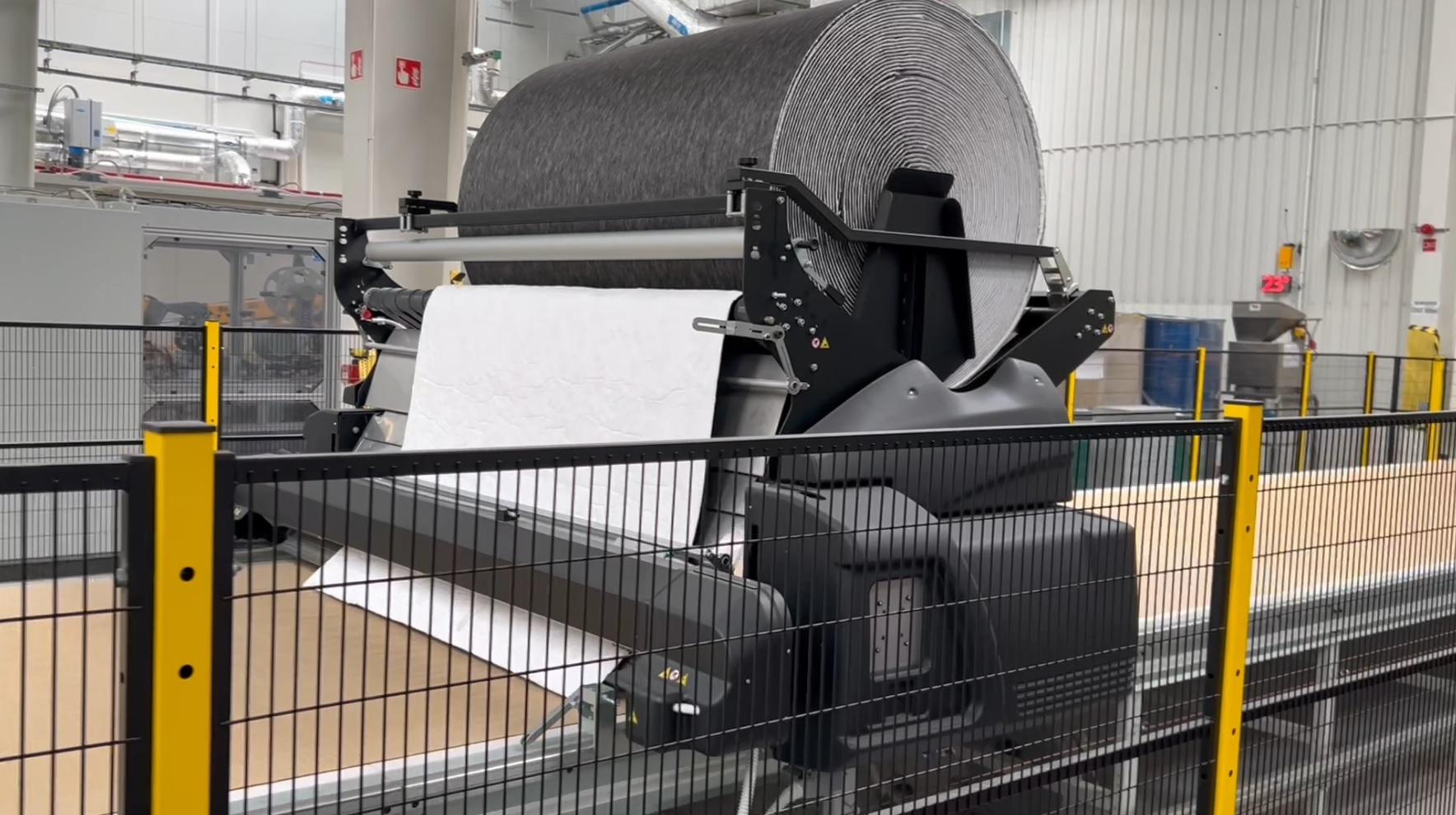

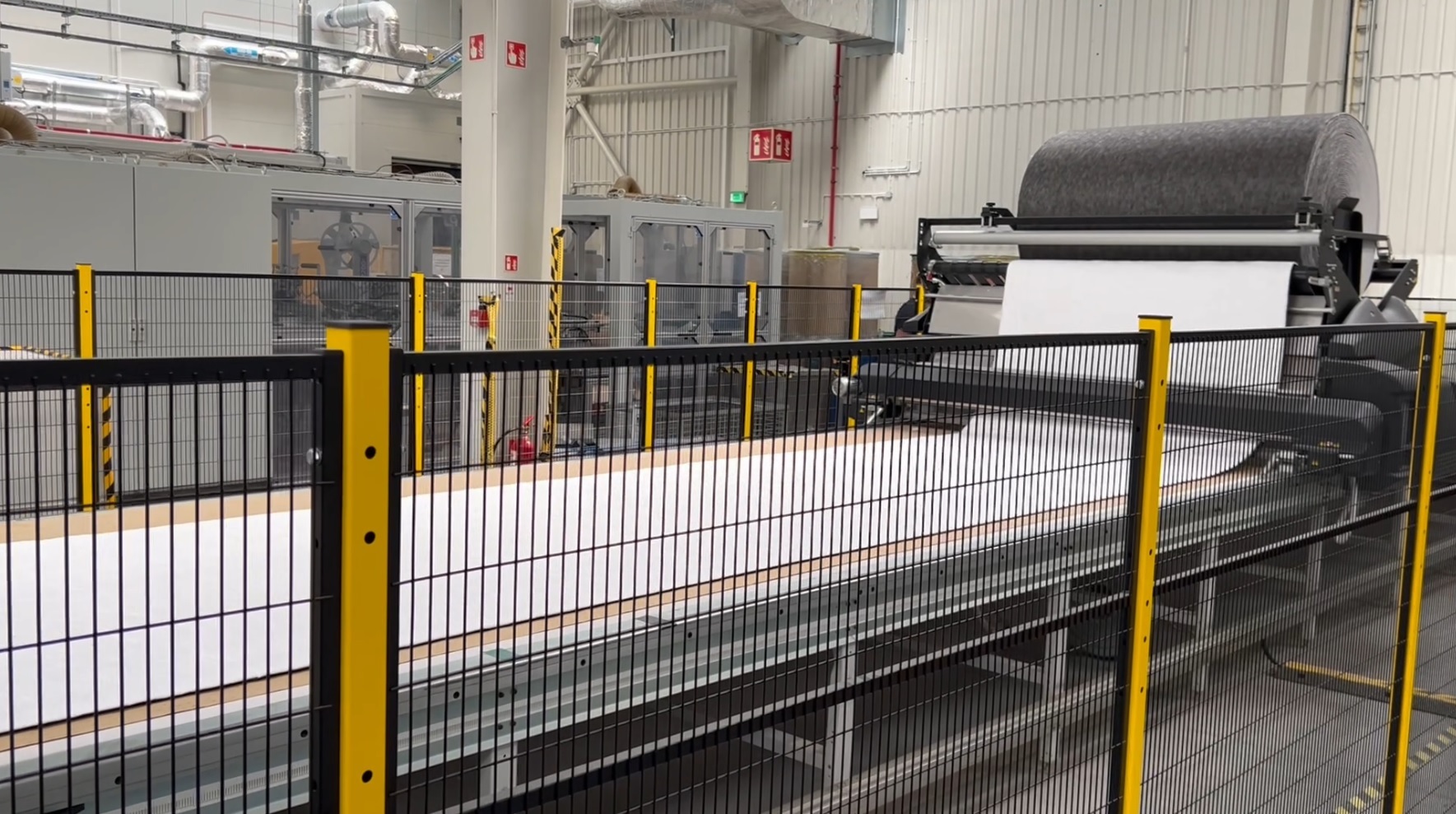

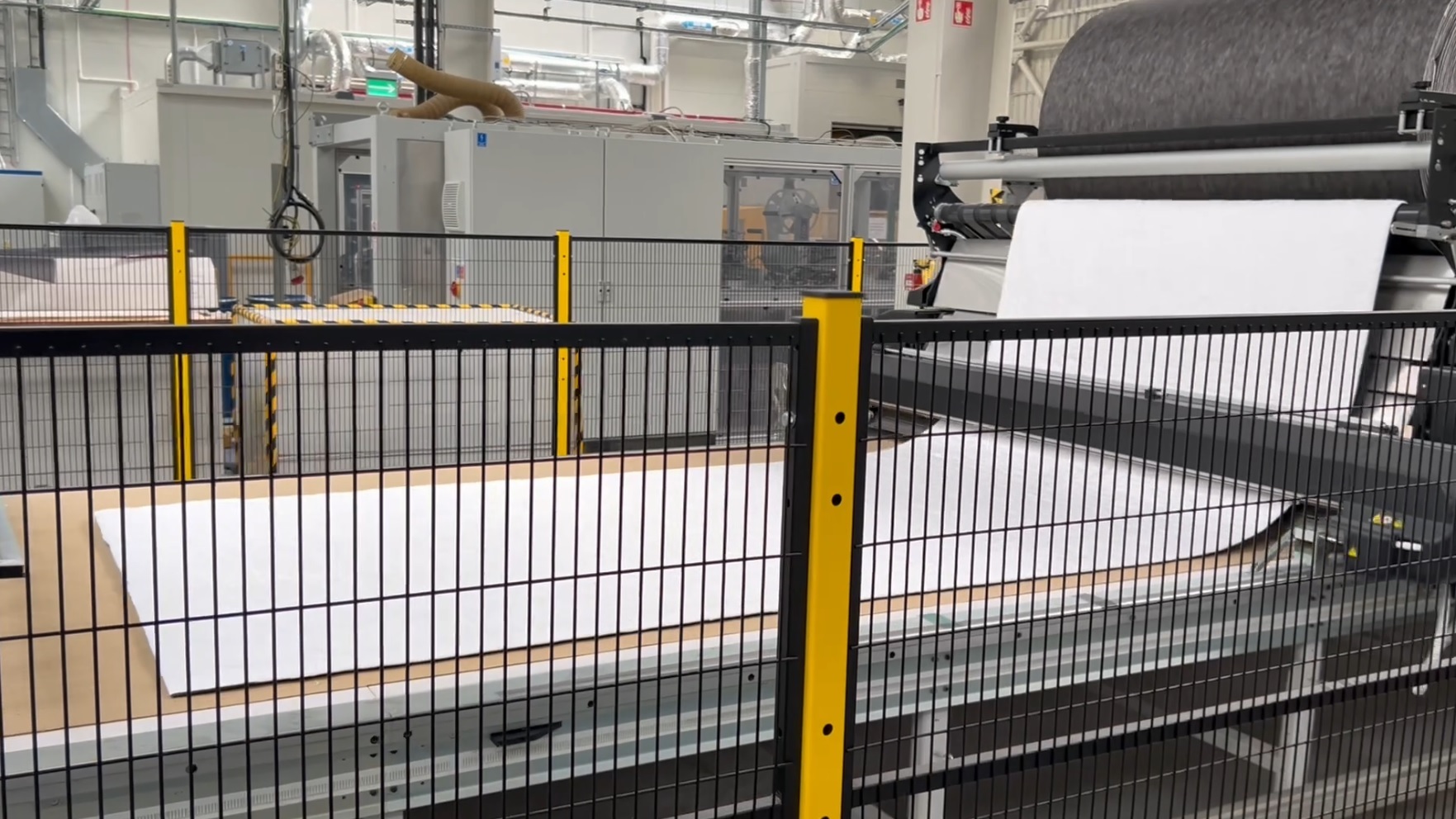

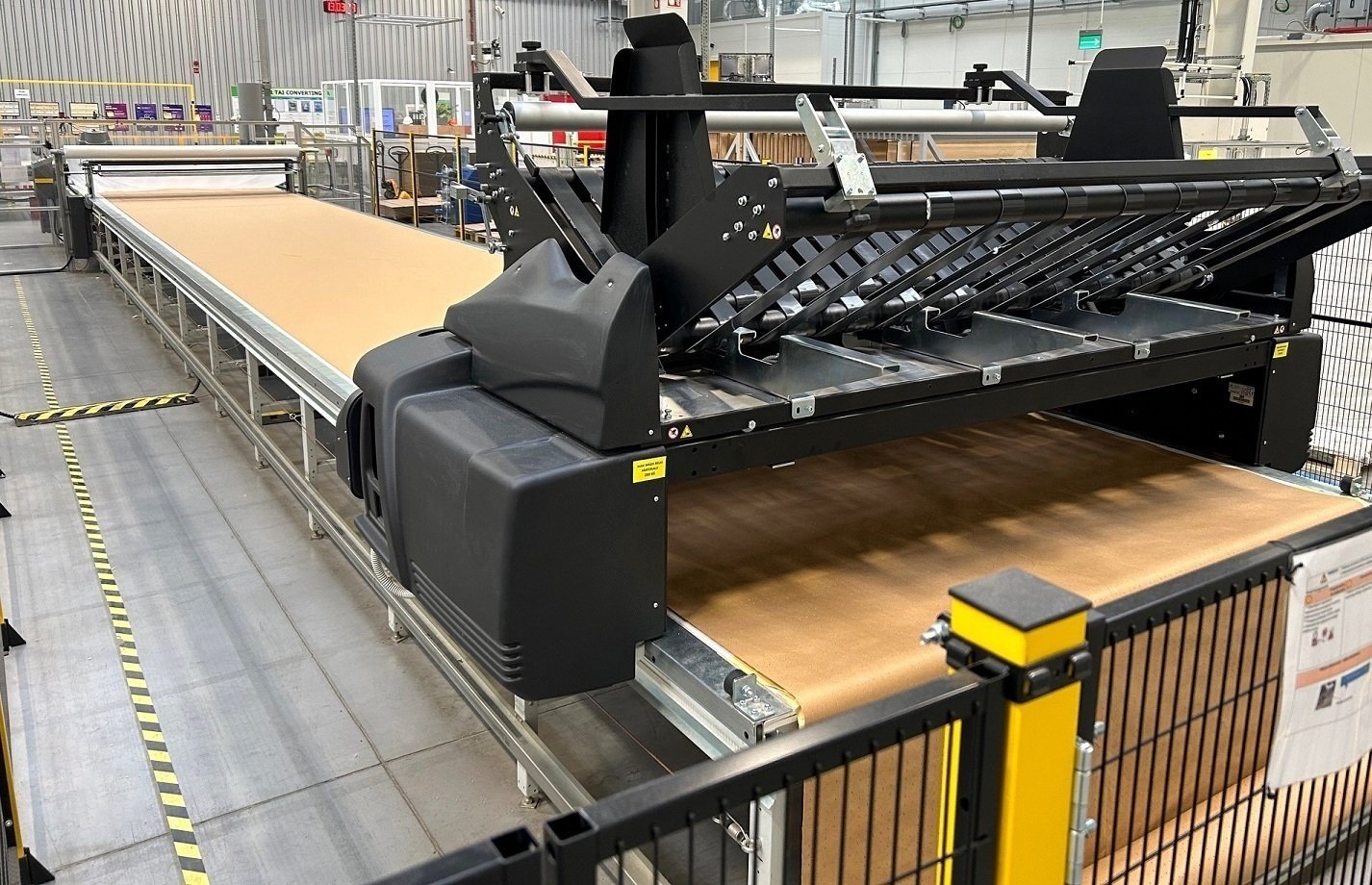

Wraz z maszyną współpracuje lagowarka ALLCOMP AERO MAXIMA 200-120-200. Urządzenie to przeznaczone jest do rozkładania materiału na stole roboczym. Zastosowane komponenty o doskonałych parametrach technicznych zapewniają długą i nieprzerwaną pracę urządzenia. Wśród nich znajduje się m.in. automatyczny system ostrzenia noża oraz specjalne czujniki, zapewniające równomierne pozycjonowanie krawędzi tkaniny. Wszystko to sprawia, że oferowana automatyczna krojownia GERBER Z7 to doskonały wybór dla branży tekstylnej.

Specyfikacja techniczna krojowni GERBER Cutter Z7

• sterownik przemysłowy z systemem operacyjnym Windows i interaktywnym interfejsem
• obszar cięcia (dł. x szer.): 1800 x 2000 mm
• maksymalna wysokość cięcia (po kompresji): 72 mm
• system Knife Intelligence „Plus” – automatyczna kontrola ruchu noża i zmiana jego kąta, ścieżki cięcia oraz przyśpieszenia w czasie rzeczywistym
• system SMARTbite – optymalizacja ścieżek cięcia poprzez automatyczną regulację prędkości posuwu noża w oparciu o wysokość i rodzaj zakładki
• automatyczny system ostrzenia noża
• system chłodzenia noża
• diagnostyka maszyny

Specyfikacja techniczna lagowarki ALLCOMP AERO MAXIMA 200-120-200

• rok produkcji: 2023
• maksymalna długość rozkładania: 10800 mm
• maksymalna średnica rolki materiału: 800 mm
• maksymalna szerokość rolki materiału: 2000 mm
• maksymalna waga rolki materiału: 800 mm
• maksymalna wysokość lagowania (prawa strona do góry): do 220 mm
• maksymalna wysokość lagowania (zyg-zag z klamrą): do 120 mm
• prędkość robocza: regulowana do 100 m/min
• tryb pracy: automatyczny, półautomatyczny, ręczny
• automatycznie obracana, programowalna kołyska załadowcza na podwójnych, wzmocnionych pasach podających z czujnikami równomiernego pozycjonowania krawędzi tkaniny
• wysokość załadunku kołyski załadowczej (od blatu stołu): ok. 60 cm
• automatyczny system ostrzenia noża
• automatycznie odcięcie materiału
• kontrola naprężenia tkaniny z funkcją poziomowania naprężenia
• ruchomy uchwyt do przytrzymywania materiału na początku rozkładania
• automatyczne rozkładanie materiału z ruchomym zaciskiem i bez niego z zachowaniem wstępnie ustawionej długości nakładki
• panel sterowania z kolorowym, dotykowym ekranem
• zewnętrzny panel sterowania umieszczony poza strefą bezpieczeństwa
• biblioteka parametrów obróbczych dostosowanych do różnych materiałów
• blokada LOTO (Lock Out – Tag Out)
• system bezpieczeństwa z barierami fizycznymi

– poziom bezpieczeństwa: Performance Level D (PL d)
– zgodność z normą ISO 13849-1
– ochrona wyposażenia obszaru roboczego
– zapobieganie rozpoczęciu procesu przy obecności osoby w obszarze roboczym
– dokumentacja elektryczna

• stół roboczy

– dostosowanie górnych i bocznych płyt jezdnych do lagowarki
– uchwyt na papier
– prowadzenie kabli wraz z uchwytami
– szafa elektryczna wraz z dokumentacją techniczną

• moc: 3 kW
• zasilanie: 3x 400 V; 50 Hz
• szerokość maszyny wraz z platformą operatora: 3240 mm
• waga maszyny: 650 kg
