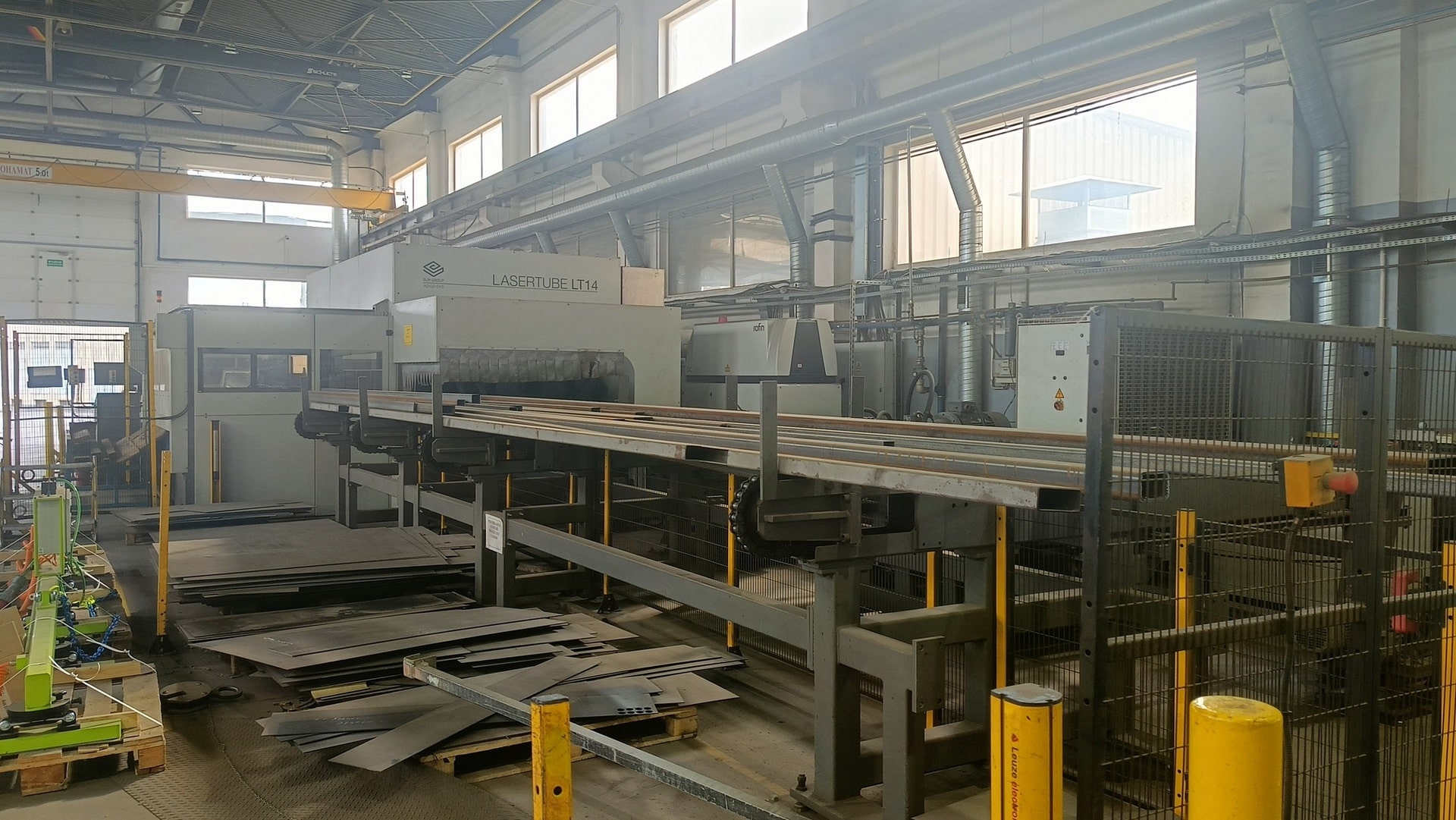

Laser do rur i profili BLM-ADIGE JUMBO LT14

Laser do rur i profili BLM-ADIGE JUMBO LT14 zbudowany został w 2014 roku we Włoszech przez BLM S.p.A. Wysoka uniwersalność oraz szerokie możliwości obróbcze maszyny sprawiają, że jest to doskonały wybór do precyzyjnej obróbki rur, profili otwartych, dwuteowników oraz profili specjalnych o dużych gabarytach. To właśnie dzięki niej, każdy zakład przemysłowo znacząco obniży koszty wyprodukowania pojedynczego elementu i podniesie jakość cięcia w stosunku do innych technologii dostępnych na rynku.

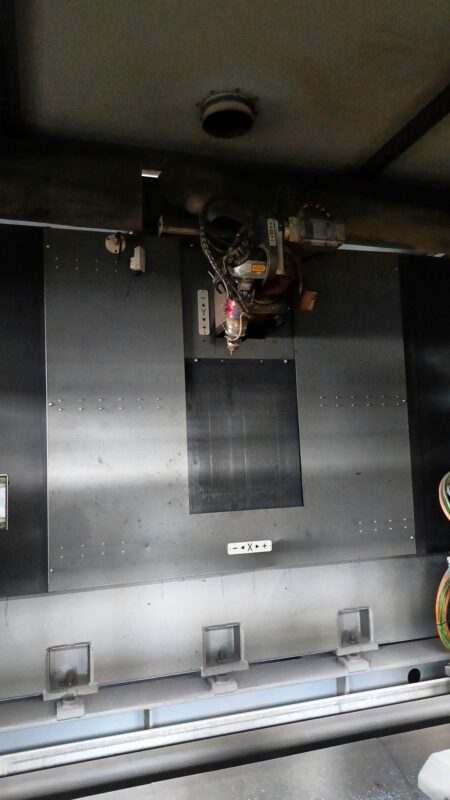

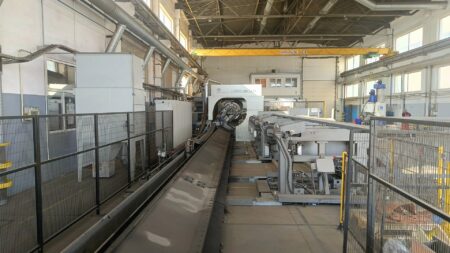

Laser 3D do rur i profili BLM-ADIGE LT JUMBO 14 wykonuje obróbkę w pełni automatycznie, bez konieczności przezbrajania maszyny i wprowadzania ręcznych regulacji. Po podaniu detali, jednostka załadowcza wraz z zespołem przenośników segreguje je ze względu na przekrój, średnicę oraz długość. Detal następnie przesuwany jest w stronę obszaru roboczego, gdzie przytrzymują go trzy specjalne wrzeciona, które eliminują niekontrolowane przesunięcia i gwarantują bardziej precyzyjne, szybsze cięcie i krótszy czas produkcji. W tym samym czasie głowica laserowa 3D porusza się wzdłuż obrabianego elementu, umożliwiając cięcie wszystkich części przed, pomiędzy i za wrzecionami.

Oferowany laser do cięcia rur i profili BLM ADIGE SYS LASERTUBE LT14 posiada standardowo intuicyjny panel operatorski HMI z zainstalowanym sterowaniem CNC marki SIEMENS, w którym programowanie i udostępnianie danych odbywa się w zaledwie kilku krokach. Całkowita waga maszyny wynosi 10000 kg.

Specyfikacja techniczna wycinarki laserowej 3D BLM-ADIGE JUMBO LT14

• moc lasera: 3,5 kW (3500 W)
• liczba osi: 5
• sterownik CNC: SIEMENS
• posuw wzdłużny głowicy laserowej (oś X): 2000 mm
• posuw pionowy głowicy laserowej (oś Y): 700 mm
• posuw tłoka głowicy laserowej (oś Z): 700 mm
• oscylacja głowicy laserowej (oś B): -45°/-135°
• obrót głowicy laserowej (oś C): ±45°
• maksymalna grubość detalu: 16 mm
• maksymalna średnica detalu (przekrój okrągły): 355 mm
• minimalna średnica detalu (przekrój okrągły): 30 mm
• maksymalne wymiary detalu (przekrój kwadratowy): 260×260 mm
• minimalne wymiary detalu (przekrój kwadratowy): 30×30 mm
• maksymalne wymiary detalu (przekrój prostokątny): 300×200 mm
• minimalne wymiary detalu (przekrój prostokątny): 30×30 mm
• maksymalna długość detalu: 12 m
• minimalna długość detalu: 3 m
• maksymalny ciężar detalu: 100 kg/m
• linia przejazdu: 1540 mm
• głowica tnąca 3D
• panel operatorski HMI: SIEMENS SIMATIC FLAT PANEL TOUCH
• moc zainstalowana: 70 kW
• zasilanie: 3x 400 V; 50 Hz
• ciężar maszyny BLM LASERTUBE LT14: 10000 kg
