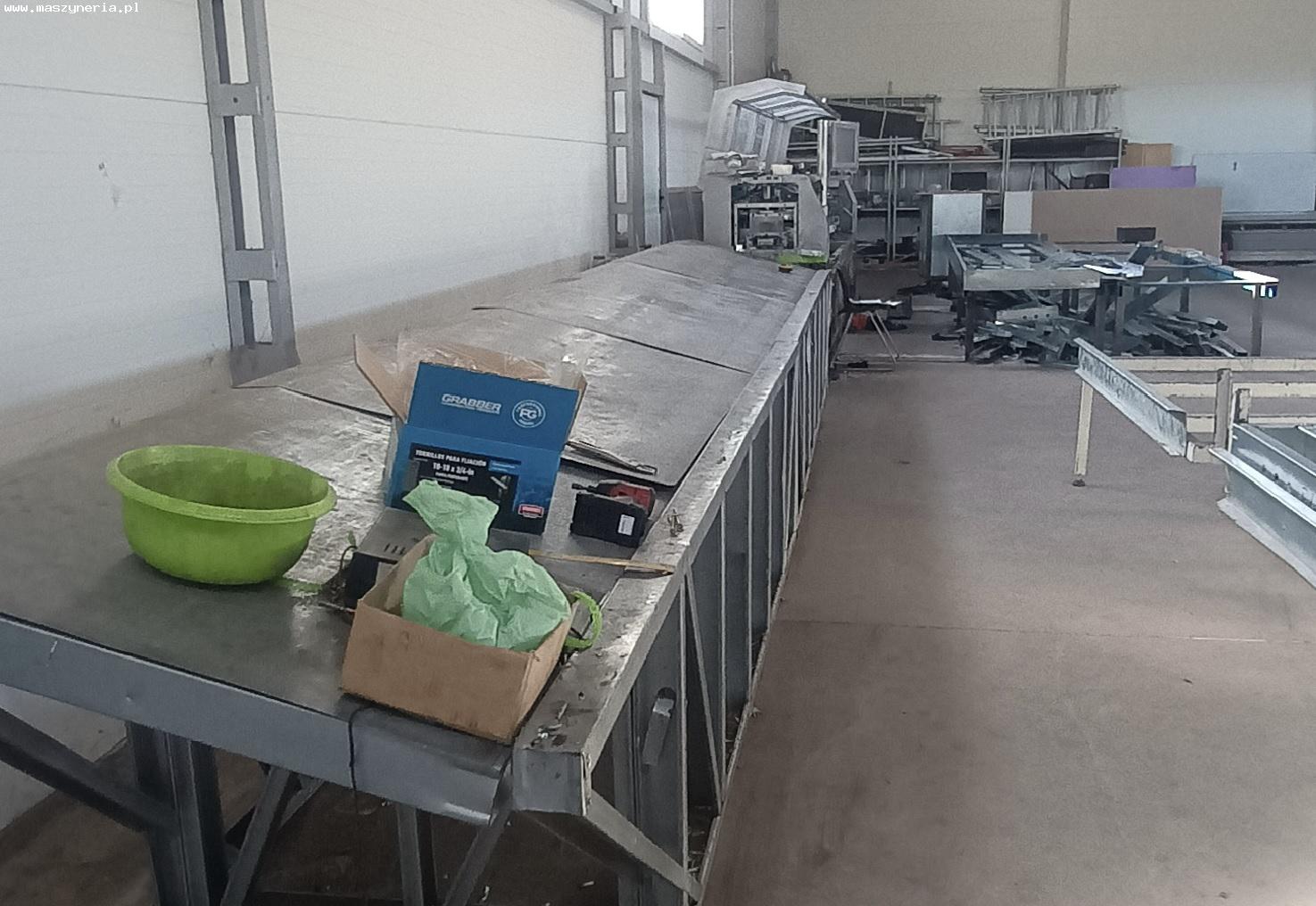

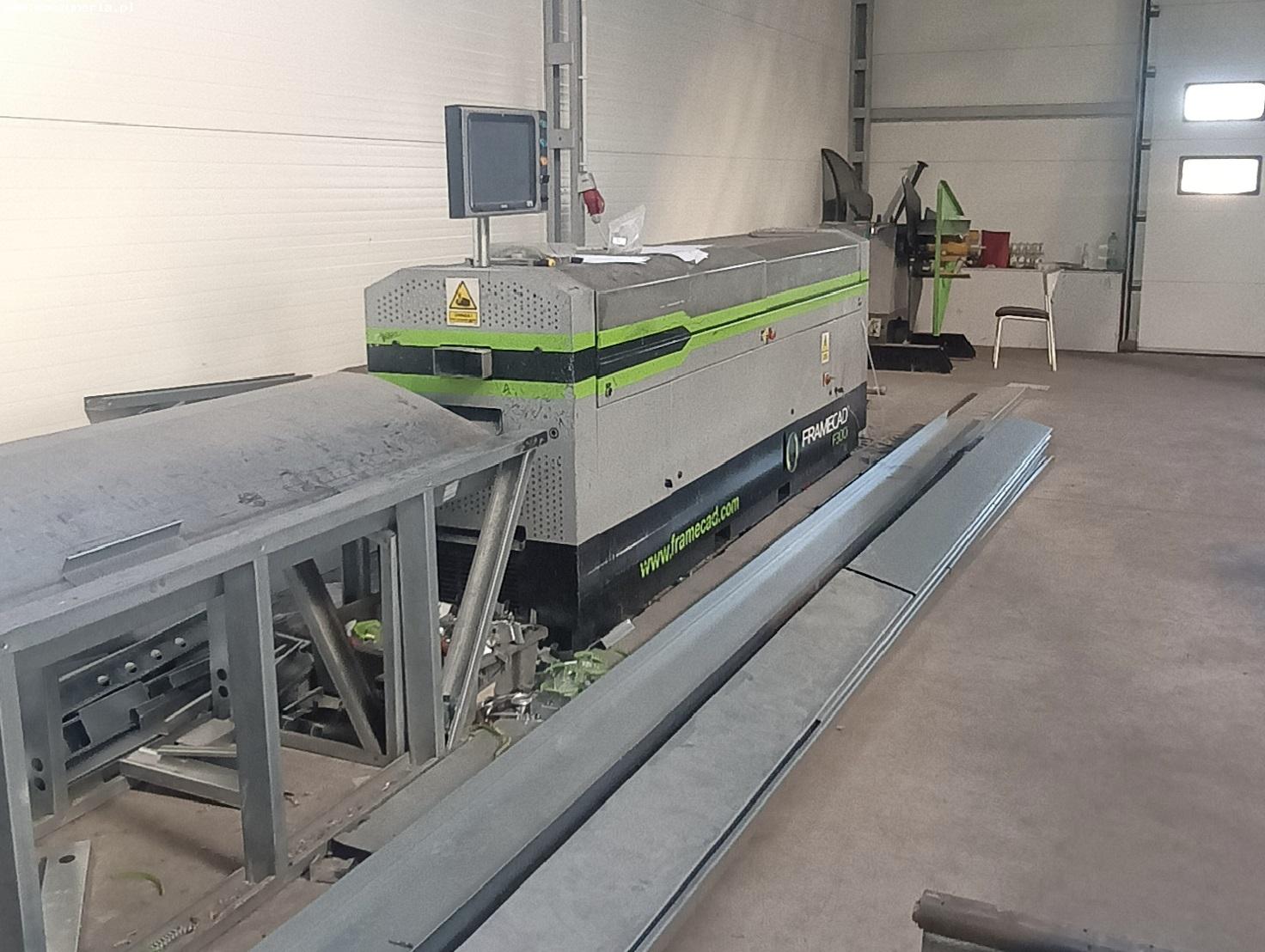

Linia do produkcji profili FRAMECAD F300i

Linia do produkcji profili FRAMECAD F300i zbudowana została w 2009 roku w Nowej Zelandii przez Framecad Solutions Ltd. Ta nowoczesna i kompaktowa linia produkcyjna to doskonały wybór do wydajnej produkcji lekkich konstrukcji stalowych. FRAMECAD F300i umożliwia bowiem precyzyjne formowanie profili zimnogiętych typu C i U o różnych wymiarach (standardowo 89 mm), które mają zastosowanie m.in. w ściankach działowych oraz modułach łazienkowych.

Proces obróbczy realizowany jest w pełni automatycznie. Taśma o maksymalnej grubości 1,2 mm rozwijana jest z kręgu w kierunku przestrzeni roboczej ze specjalnym systemem rolek formujących. Każdy profil jest dokładnie formowany, cięty, dziurkowany, i oznaczany, czyniąc je gotowymi do bezpośredniego montażu za pomocą wkrętów.

Profilarka rolkowa FRAMECAD F300i obsługiwana jest z poziomu panelu dotykowego z intuicyjnym interfejsem. Pełna integracja zaawansowanego oprogramowania projektowego ze sterownikiem sprawia, że jest to jeden z najbardziej inteligentnych systemów budowlanych na rynku. Oprogramowanie FRAMECAD Factory jest w całości przystosowane do pracy w sieci, co umożliwia przeprowadzenie zdalnej diagnostyki maszyny oraz pozwala zmaksymalizować produktywność.

Maszyna do produkcji profili FRAMECAD F300i wykorzystuje sprzęt produkcyjny FrameMaster, który rozszerza możliwości obróbcze maszyny. Daje on następujące korzyści:
1. Wstępne wycięte otwory mocujące – zapewniają szybki, łatwy i dokładny montaż, jednocześnie minimalizując koszt robocizny
2. Otwory mocujące z wgłębieniami – zapewniają równe przyleganie śrub do powierzchni kołków, a wgłębienia pomagają wyeliminować potrzebę stosowania stołów montażowych
3. Końcówki zaciskane – zapewniają precyzyjne przyleganie kołków w prowadnicy, umożliwiając pełne przenoszenie obciążeń w budynkach wielopoziomowych i konstrukcjach modułowych, co gwarantuje wytrzymałość i niezawodność
4. Nacięte wargi – zapewniają łatwy montaż kołków w prowadnicach
5. Wykrawane otwory w środniku – zapewniają przechodzenie kołków przez poziome bloki
6. Wykrawane otwory serwisowe – umożliwiają przygotowanie do montażu instalacji elektrycznej i wodno-kanalizacyjnej
7. Wykrawane otwory na śruby – zapewniają szybki montaż śrub mocujących
8. Fazowanie końcowe – zapewnia szybszy montaż i wyższą jakość kratownic i legarów

Specyfikacja techniczna linii do profilowania blachy FRAMECAD F300i

• sterownik oparty o system operacyjny Linux
• oprogramowanie: FRAMECAD Factory
• typ profilu: C, U
• rozmiar profilu: 63-152 mm
• liczba rolek: 11
• liczba stempli narzędziowych: 6
• maksymalna grubość taśmy: 1,2 mm
• minimalna grubość taśmy: 0,55 mm
• prędkość robocza: do 1750 m/h
• typowa wydajność produkcyjna (w zależności od rodzaju produkcji): 300-700 m/h
• dokładność długości elementu i wykrawania otworów: ± 0,5 mm
• odwijak do blachy
• ładowność odwijaka do blachy: 3000 kg
• maksymalna średnica kręgu blachy na odwijaku: 1500 mm
• moc napędu głównego: 5,5 kW
• moc układu hydraulicznego: 3 kW
• pojemność zbiornika na olej hydrauliczny: 60 l
• temperatura otoczenia: 10-28°C
• zasilanie: 3x 380-480 V
• gabaryty (dł. x szer. x wys.): 3430 x 800 x 1270 mm
• ciężar maszyny FRAMECAD FrameMaster F300i: ok. 1500 kg

(Podane parametry techniczne uzyskane zostały ze strony internetowej producenta maszyny. Ich dokładność nie może być zagwarantowana, przez co mogą się one nieznacznie różnić od rzeczywistości.)
