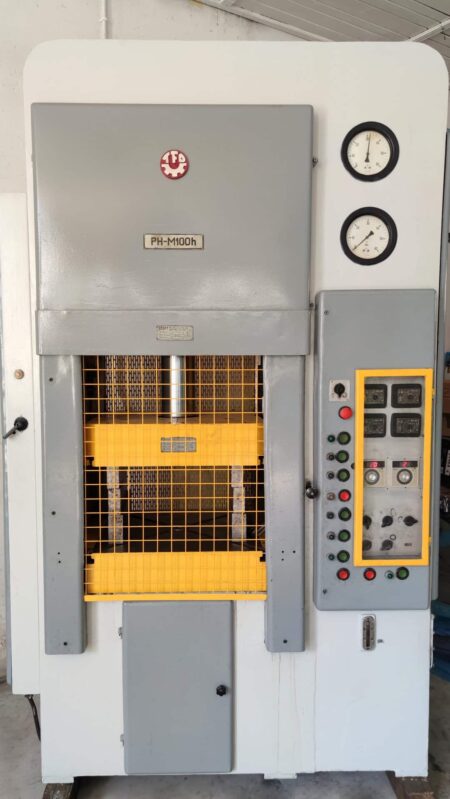

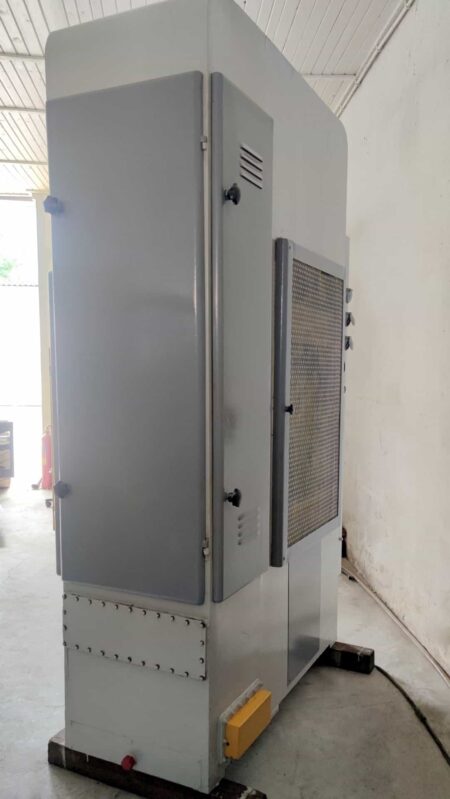

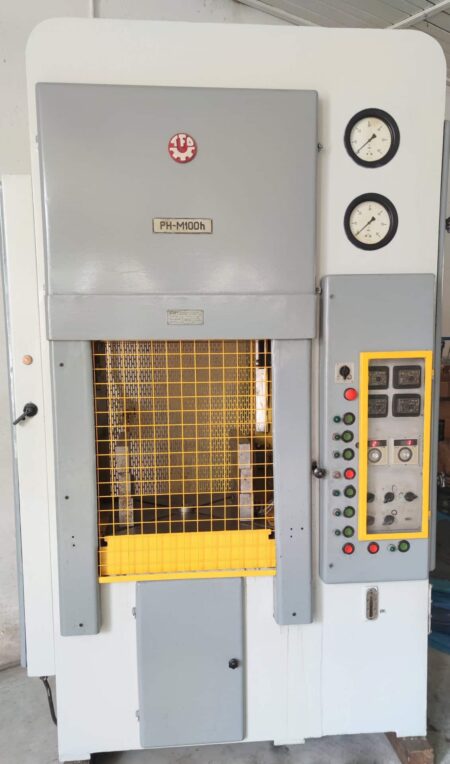

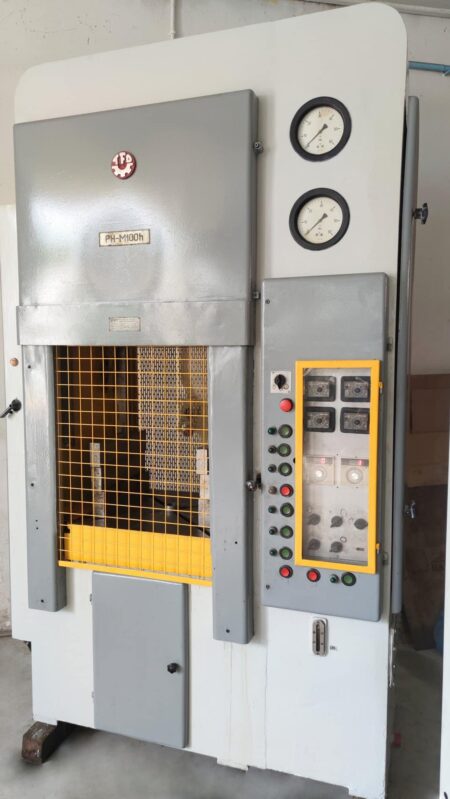

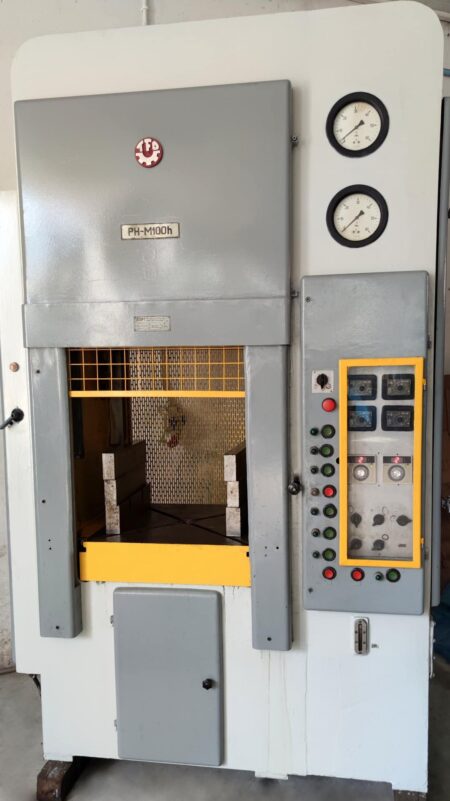

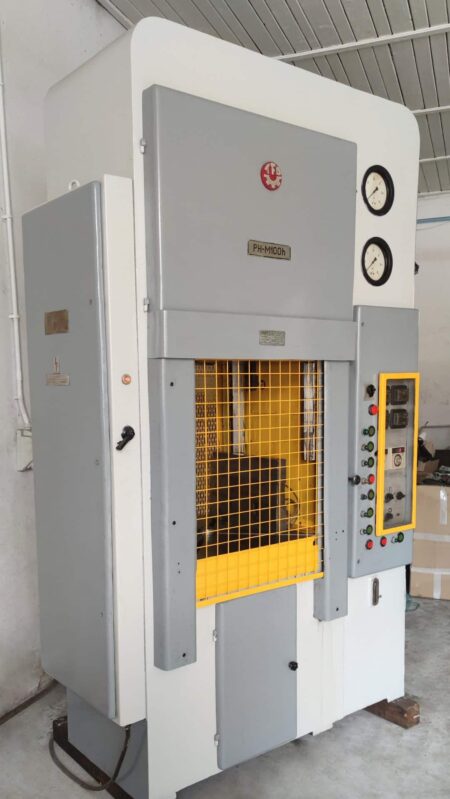

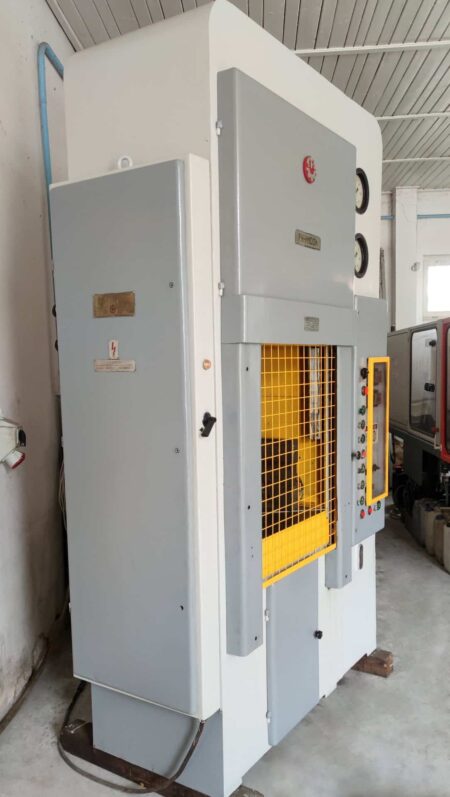

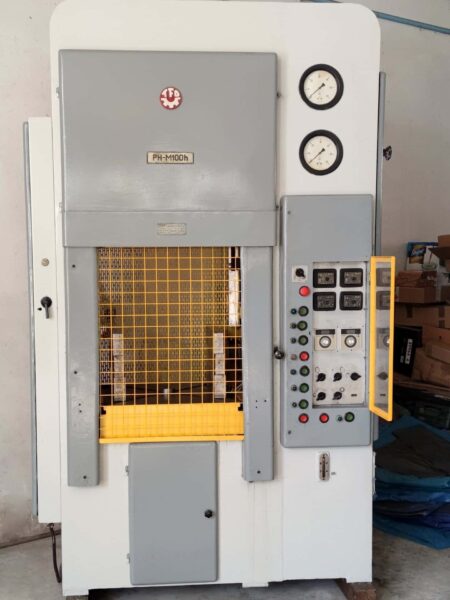

Prasa hydrauliczna PHM 100 H zbudowana została w Polsce w 1984 roku. Maszyna przeznaczona jest do prasowania na gorąco materiałów wykonanych z tworzyw termoutwardzalnych metodą tłoczną lub przetłoczną. Pracująca z siłą 100 ton prasa bramowa posiada korpus wykonany z wysokiej jakości stali, podzielony na obudowę pomocniczą oraz część nośną ze stołem ruchomym i nieruchomym.

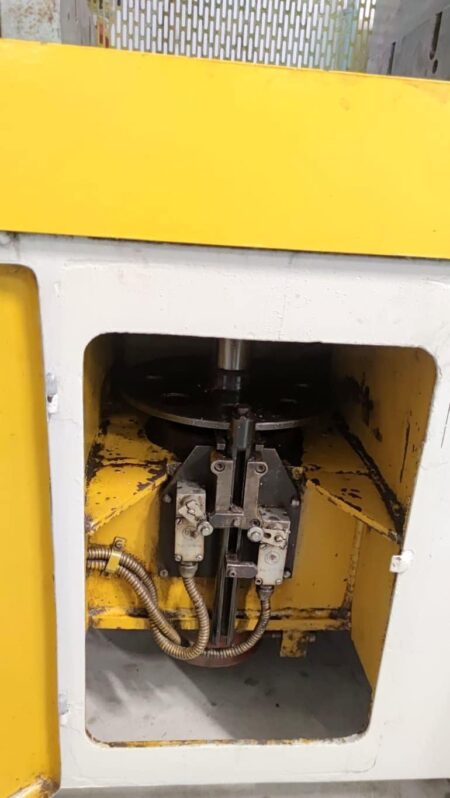

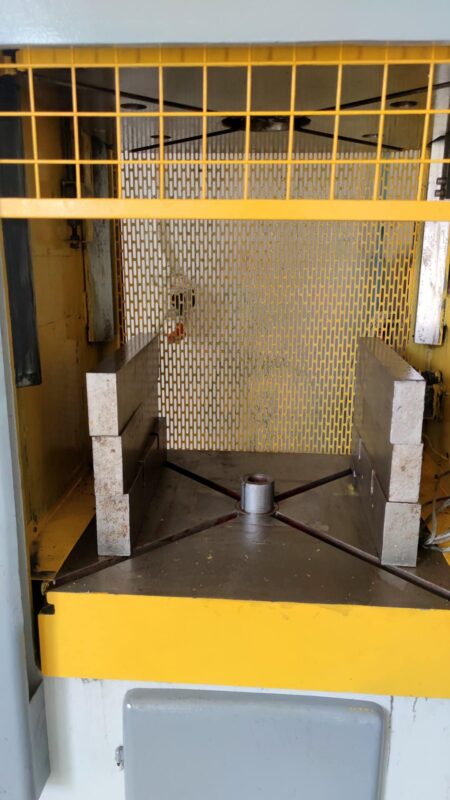

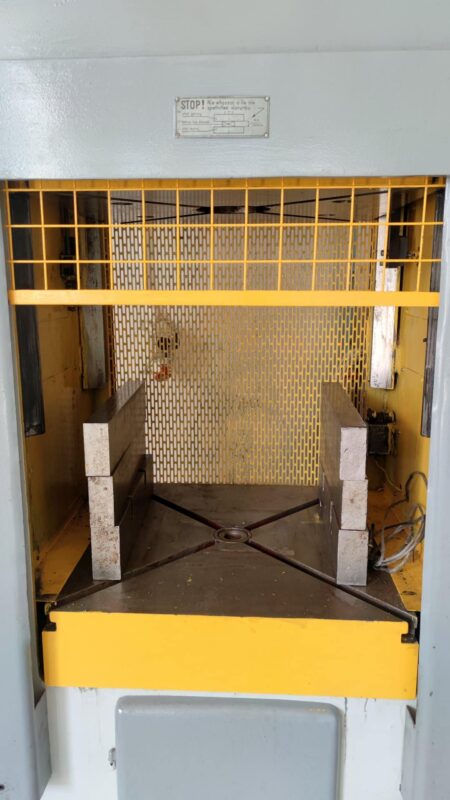

Obróbka detali wykonywana jest w trybie nastawczym, ręcznym i półautomatycznym na stole ruchomym o wymiarach (dł. x szer.) 650 x 650 mm. Stół porusza się na wysokość 400 mm przy użyciu prowadnic umiejscowionych na korpusie. Nad stołem znajduje się cylinder główny, a pod nim cylinder przetłoku. Całkowity ciężar maszyny wynosi 3000 kg.

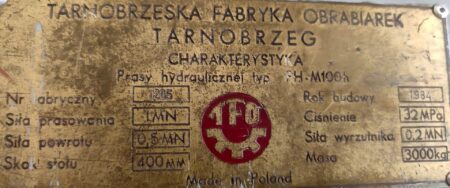

Dane techniczne prasy PHM 100 H
- gabaryty stołu roboczego (dł. x szer.): 650 x 650 mm
- skok stołu ruchomego: 400 mm
- prześwit między stołami: 700 mm
- maksymalna siła prasowania: 100 t
- maksymalna siła odrywania: 43 t
- siła wyrzutnika: 40 t
- siła powrotu: 4,5 t
- szybkość zamykania: 107 mm/s
- szybkość ruchu roboczego: 3,33 mm/s
- szybkość ruchu powrotnego: 104 mm/s
- skok wyrzutnika hydraulicznego: 200 mm
- średnica tłoka: fi210/160 mm

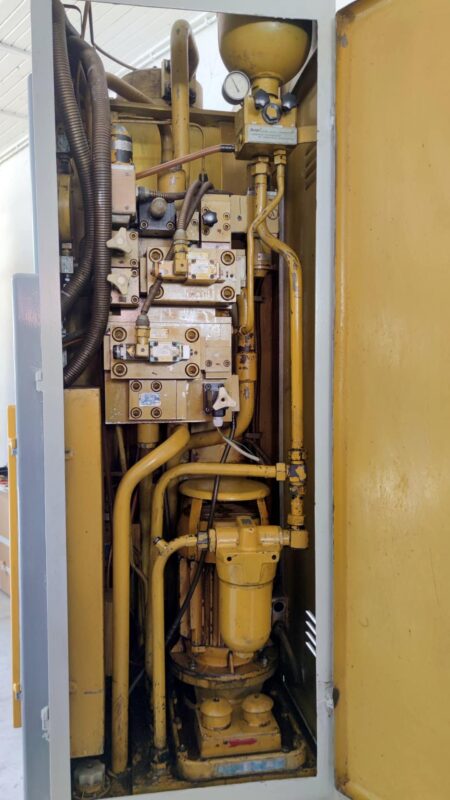

- typ napędu: pompa łopatkowo-nurowa

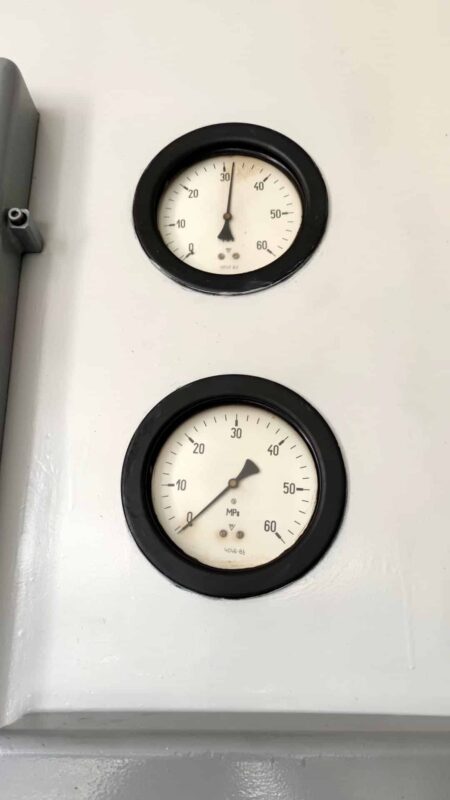

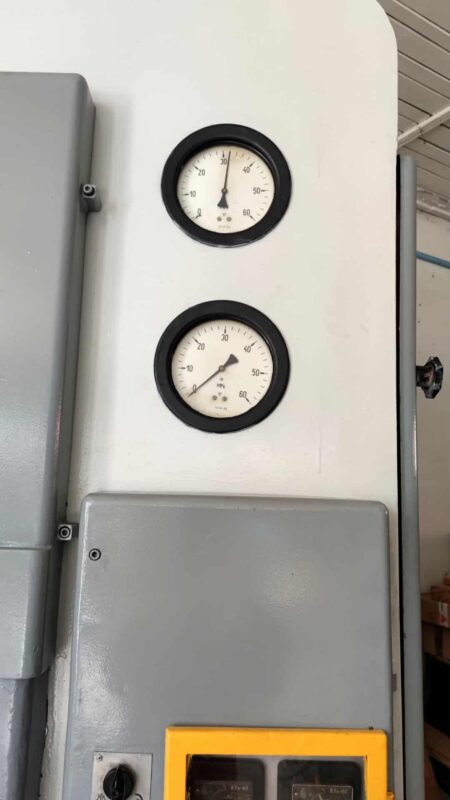

- zakres regulacji ciśnienia wysokiego: 10-32 Mpa
- zakres regulacji ciśnienia niskiego: 2-2,5 Mpa
- pojemność zbiornika oleju: 170 l
- moc silnika elektrycznego: 5,5 kW
- całkowite zapotrzebowanie na moc: 19 kW
- zasilanie: 3x380V; 50Hz
- gabaryty (dł. x szer. x wys.): 1610 x 790 x 2610 mm
- ciężar prasy hydraulicznej PHM 100 H: 3000 kg
