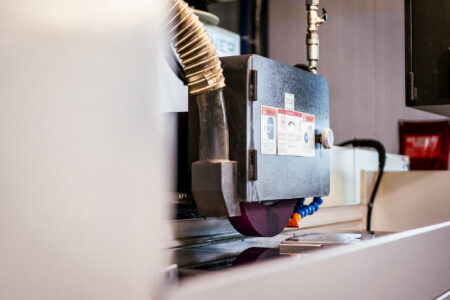

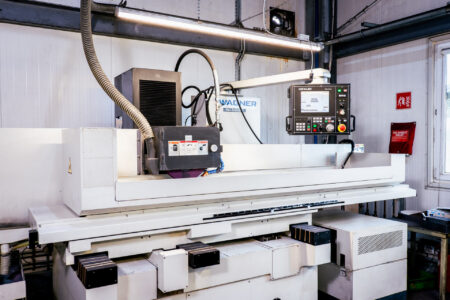

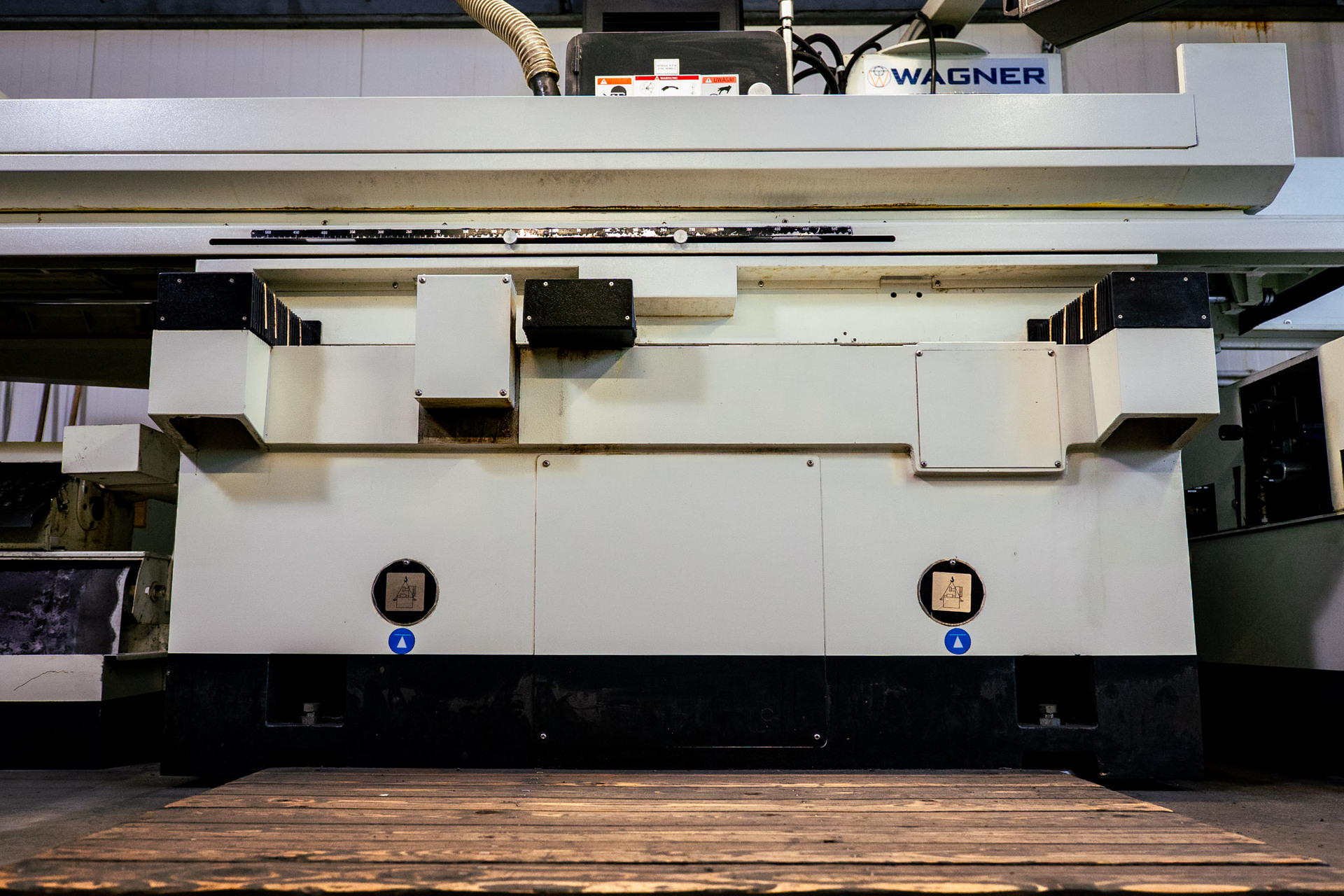

Szlifierka do płaszczyzn CHEVALIER FSG-1640ADIV zbudowana została w 2022 roku na Tajwanie przez Falcon Group Co., Ltd. Maszyna znajduje zastosowanie w precyzyjnym szlifowaniu elementów o maksymalnej wadze 440 kg. Szereg nowoczesnych rozwiązań technicznych, w połączeniu z bogatym wyposażeniem sprawiają, że jest to najlepszy wybór do profesjonalnych zastosowań produkcyjnych.

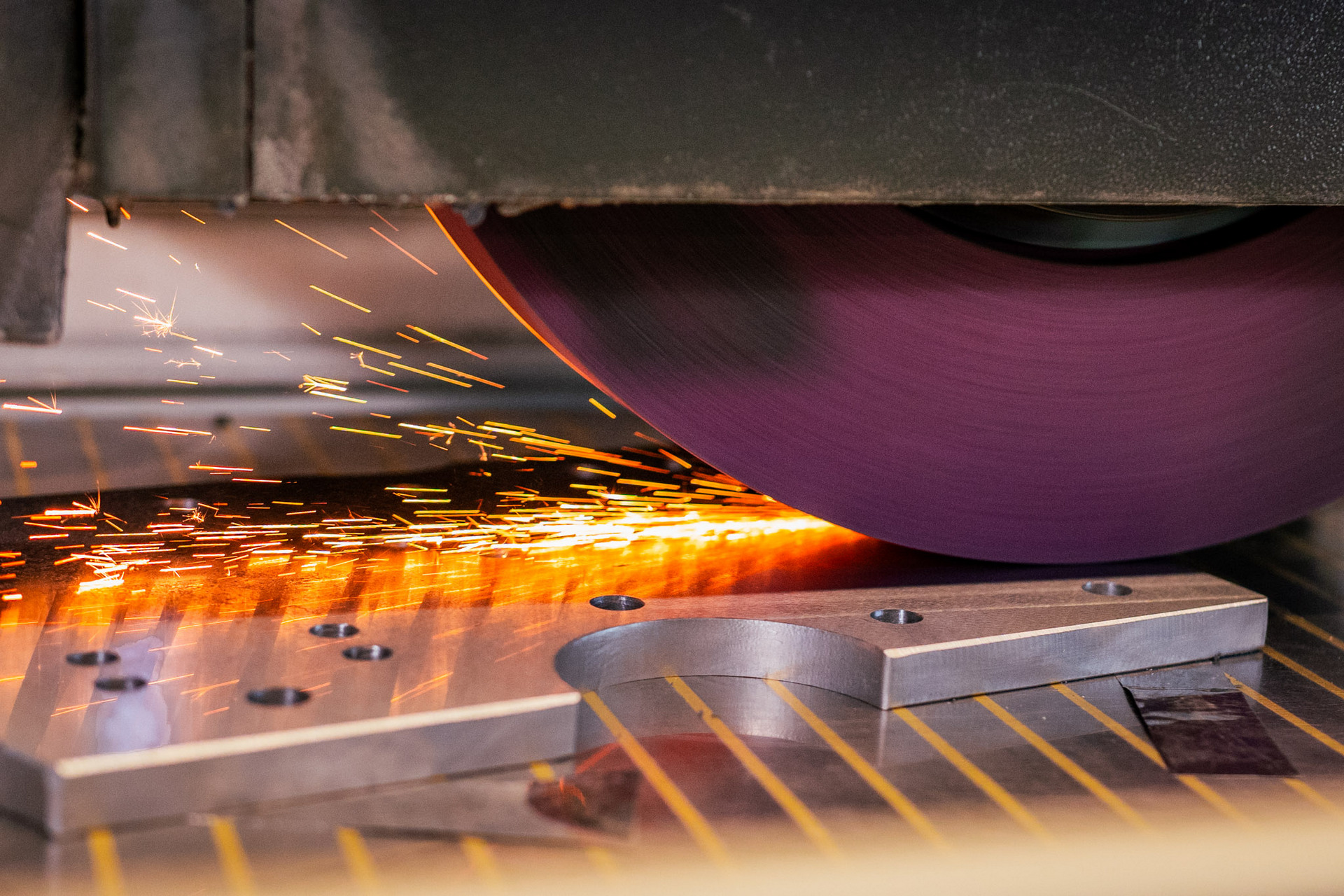

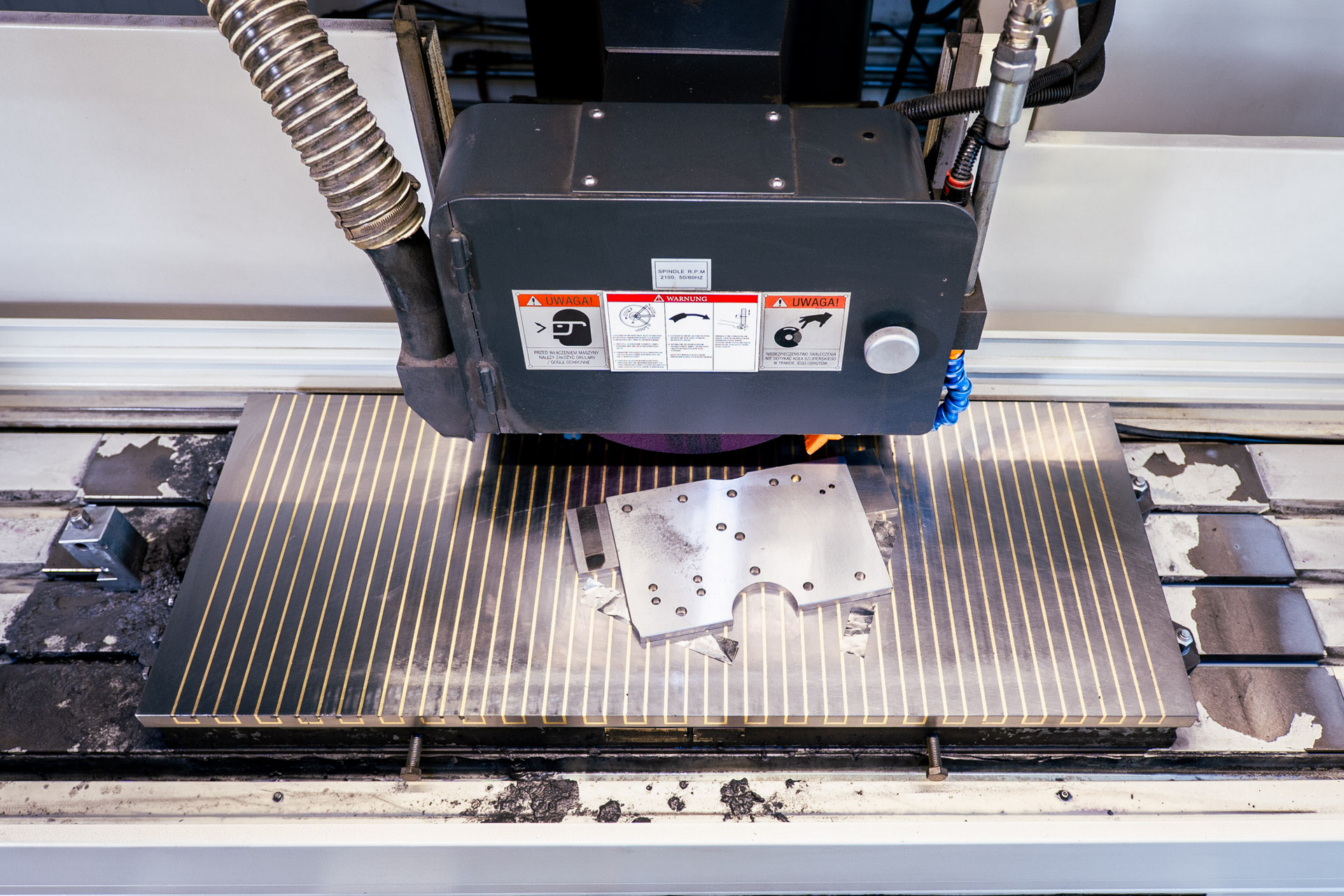

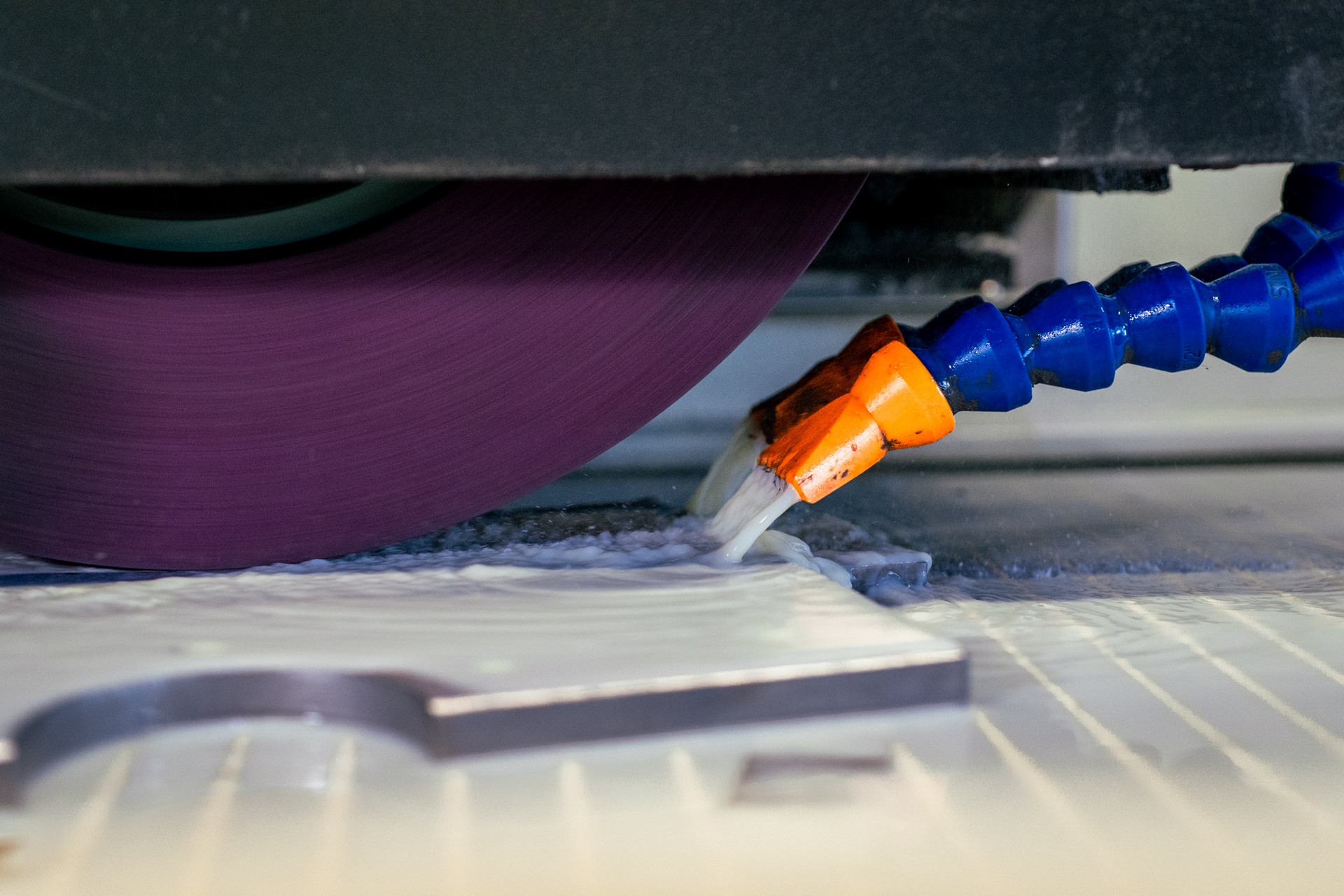

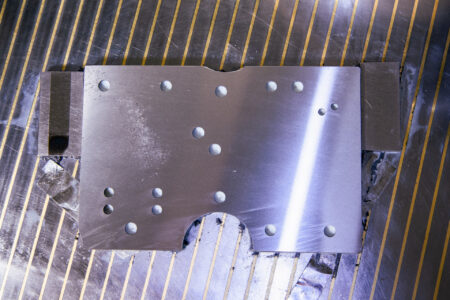

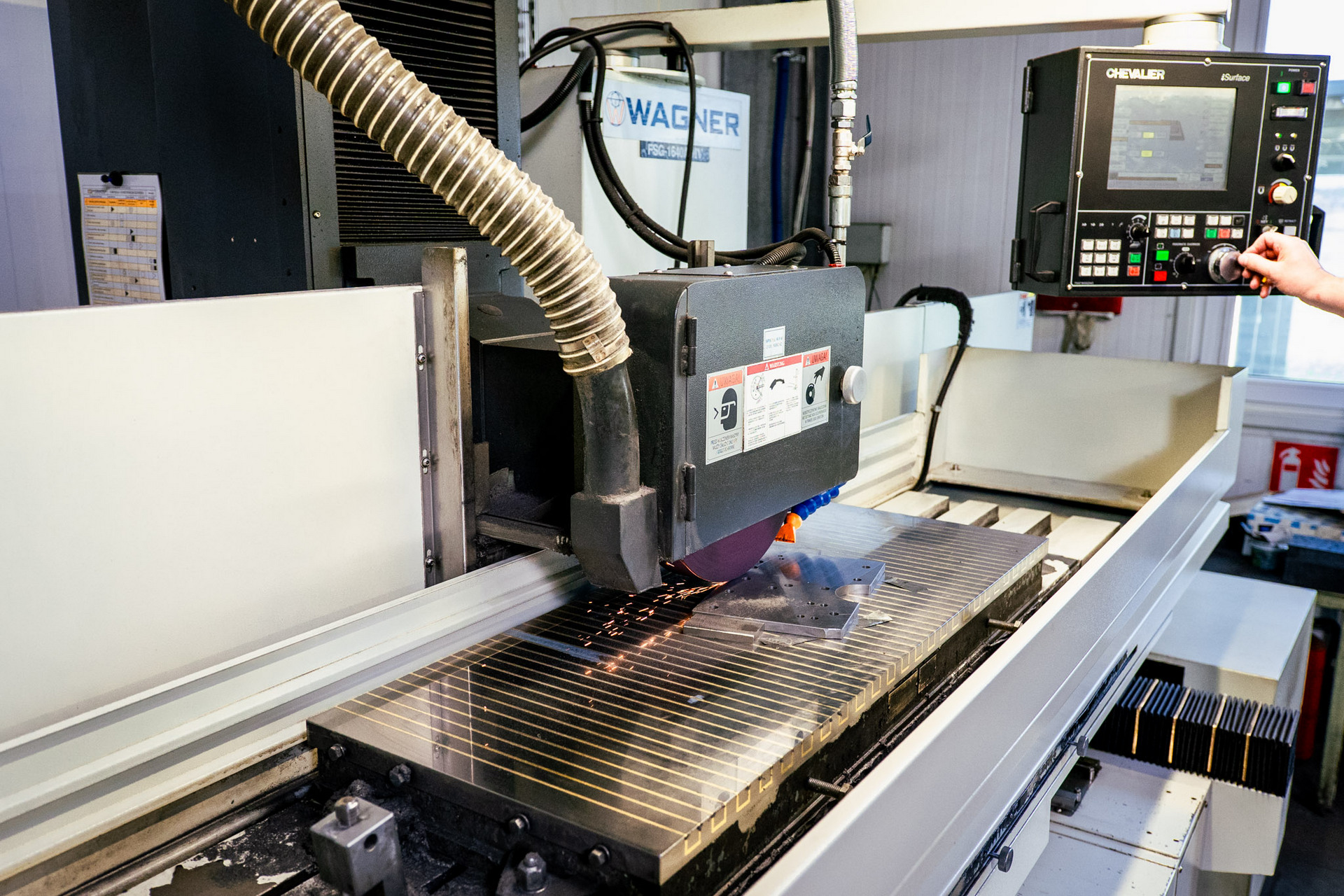

Szlifowanie realizowanie jest w pełni automatycznie na dużej płycie elektromagnetycznej lub bezpośrednio na stole roboczym. Stół roboczy napędzany jest hydraulicznie i porusza się na szlifowanych i hartowanych indukcyjnie prowadnicach. Aby osiągnąć najwyższą dokładność i precyzję obróbki, szlifierka magnesowa CHEVALIER FSG 1640 ADIV wyposażona została w funkcję dynamicznego wyważania i automatycznego obciągania tarczy szlifierskiej.

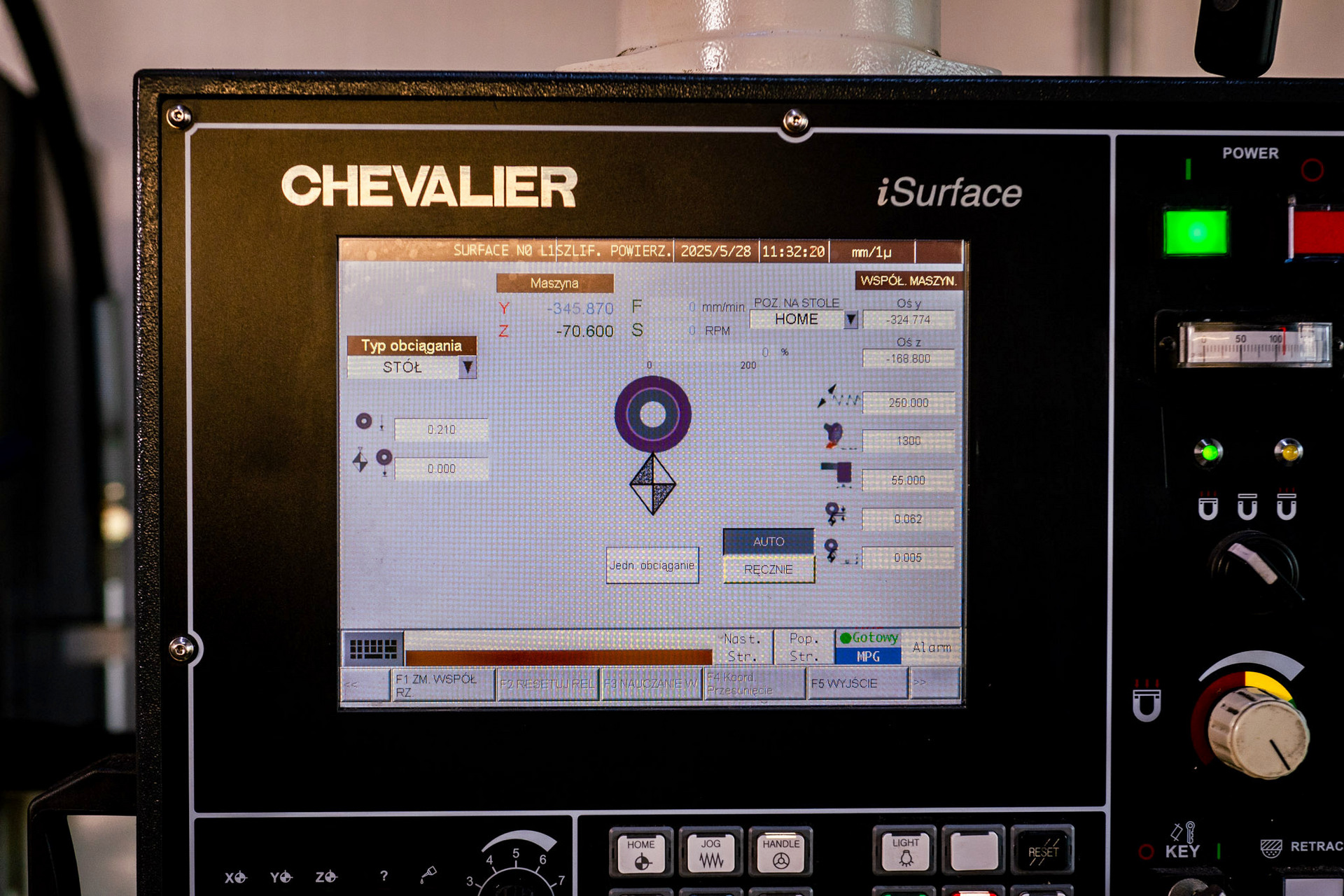

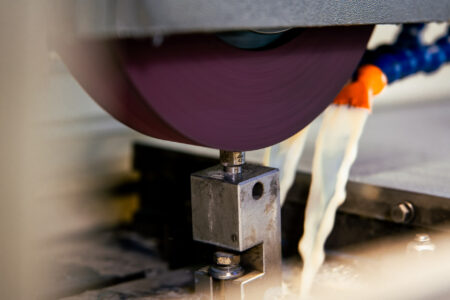

Podczas obciągania ściernicy, stół roboczy automatycznie ustawia się w miejscu w którym znajdują się narzędzia diamentowe i kompensuje zgodnie z ustawieniami operatora. Wyważanie z kolei redukuje wibracje ściernicy i całkowicie eliminuje efekt falowania powierzchni detalu. Oba te rozwiązania, w połączeniu ze zmienną prędkością obrotową wrzeciona, zapewniają stałą prędkość powierzchni niezależnie od zmieniającej się średnicy ściernicy.

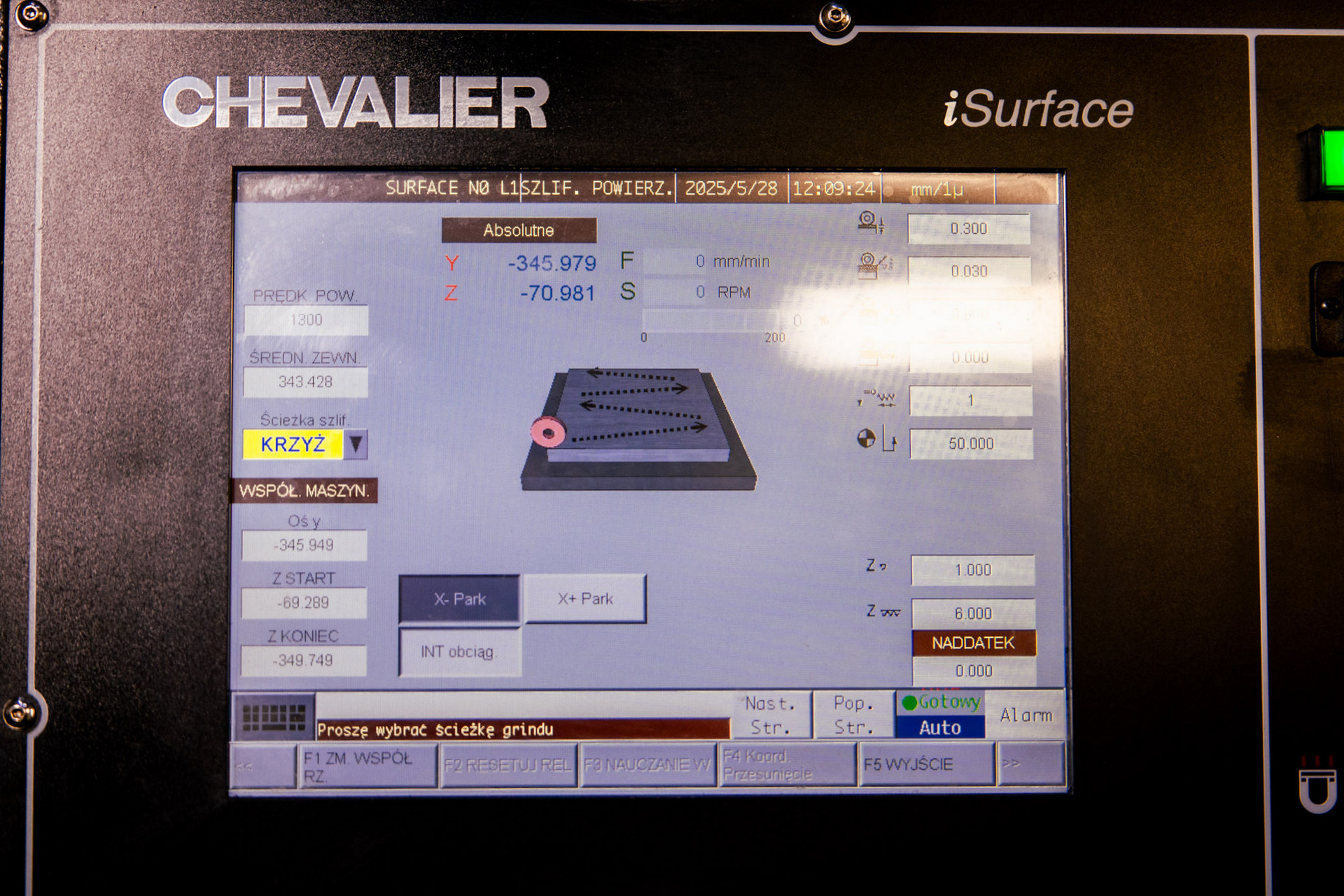

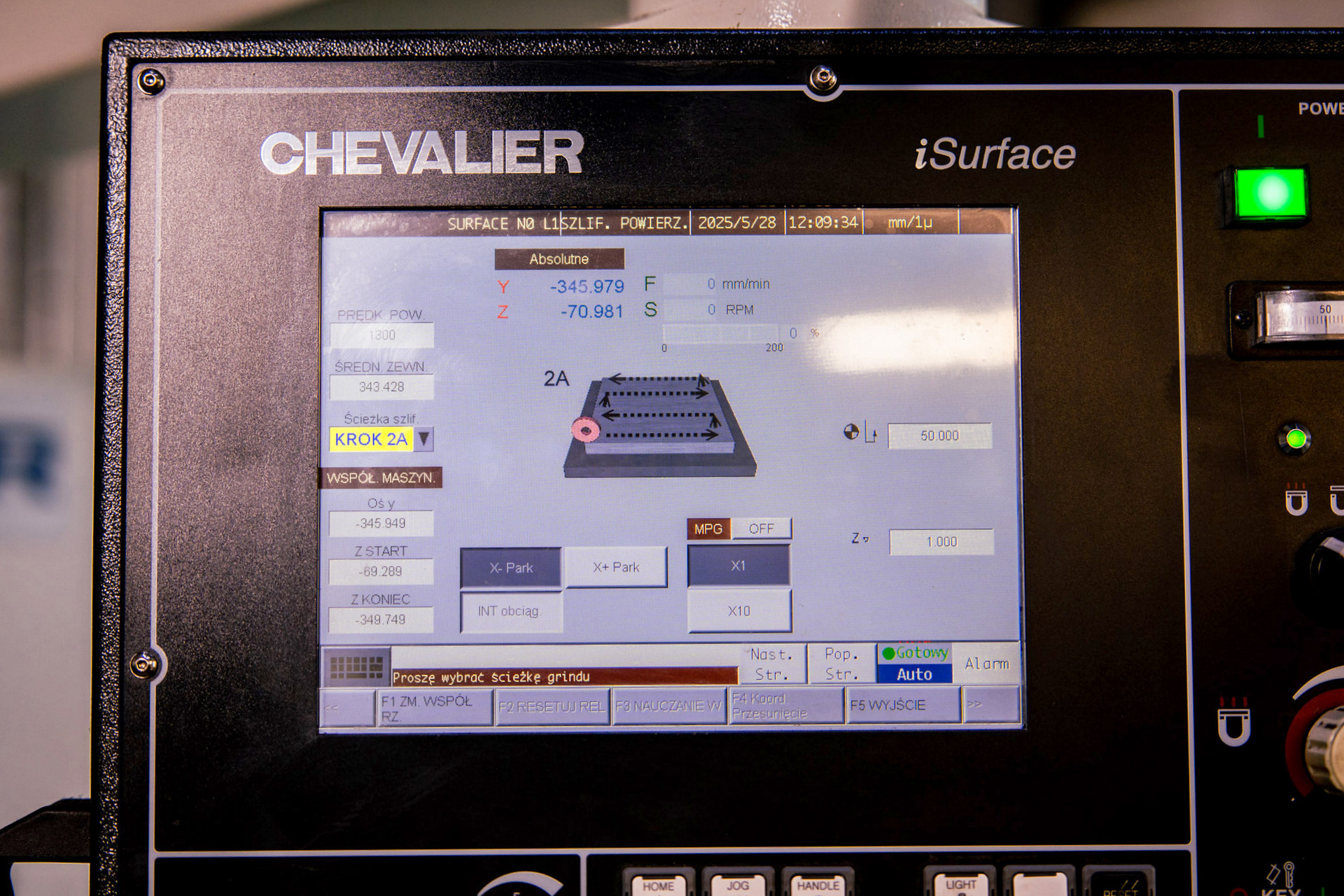

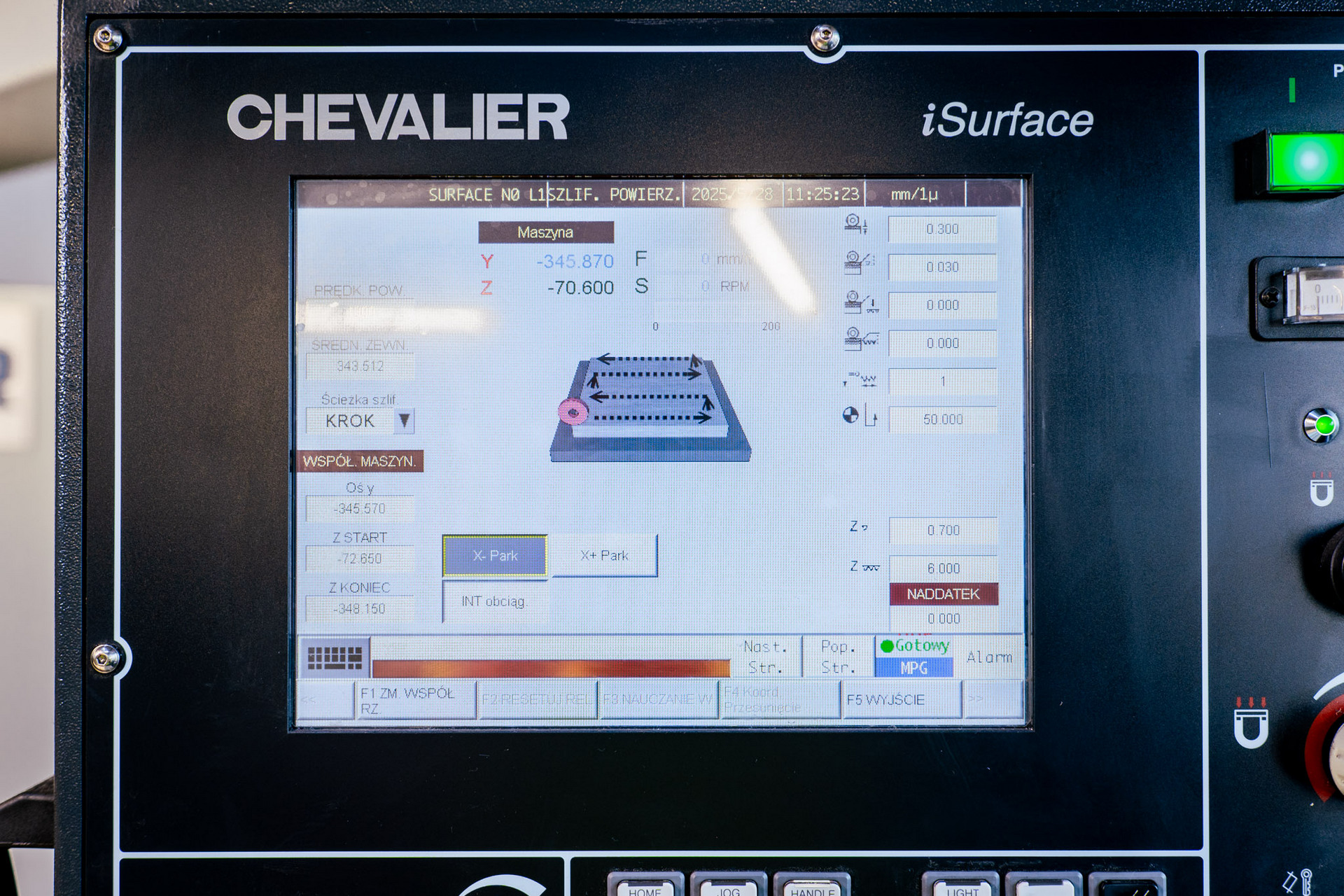

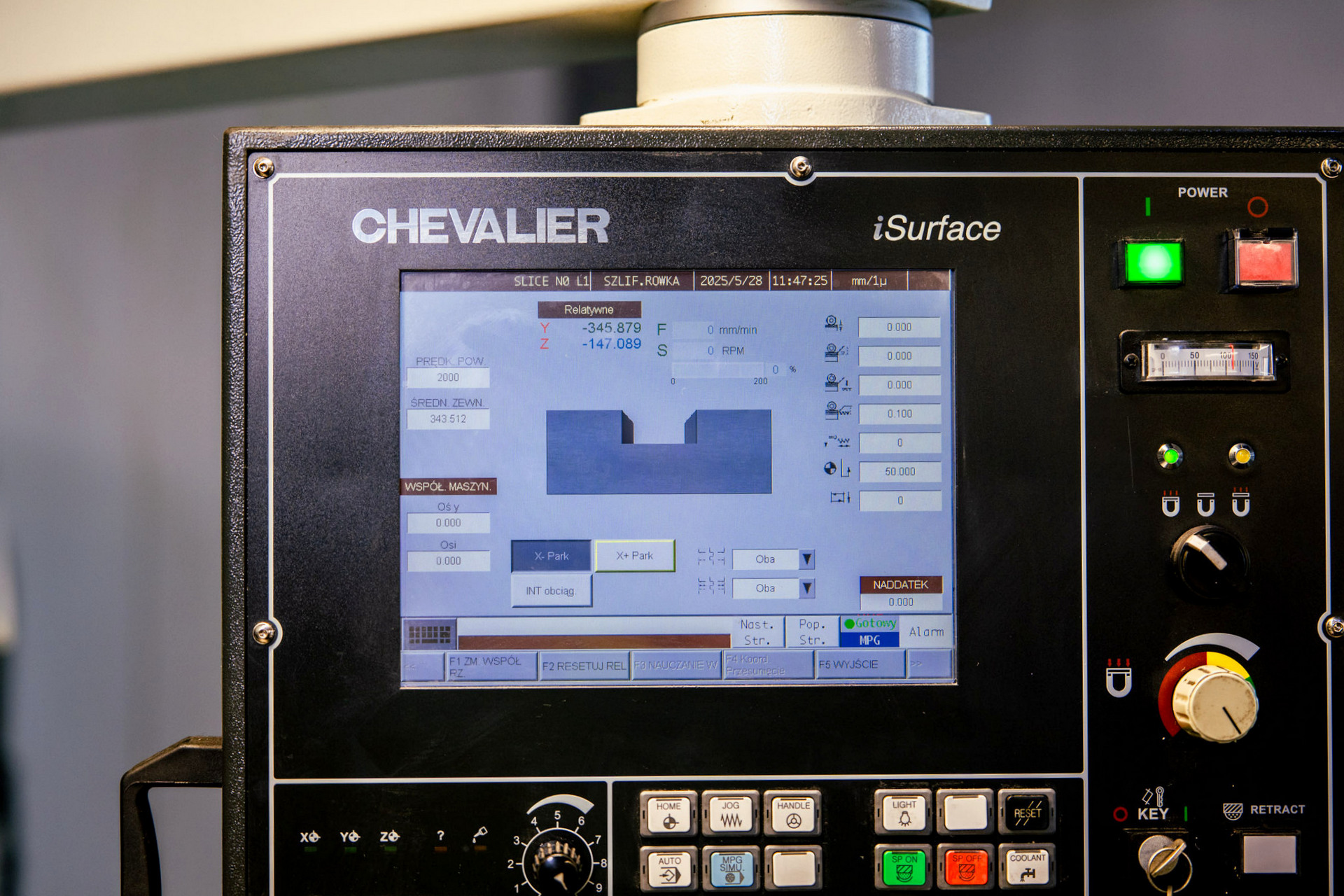

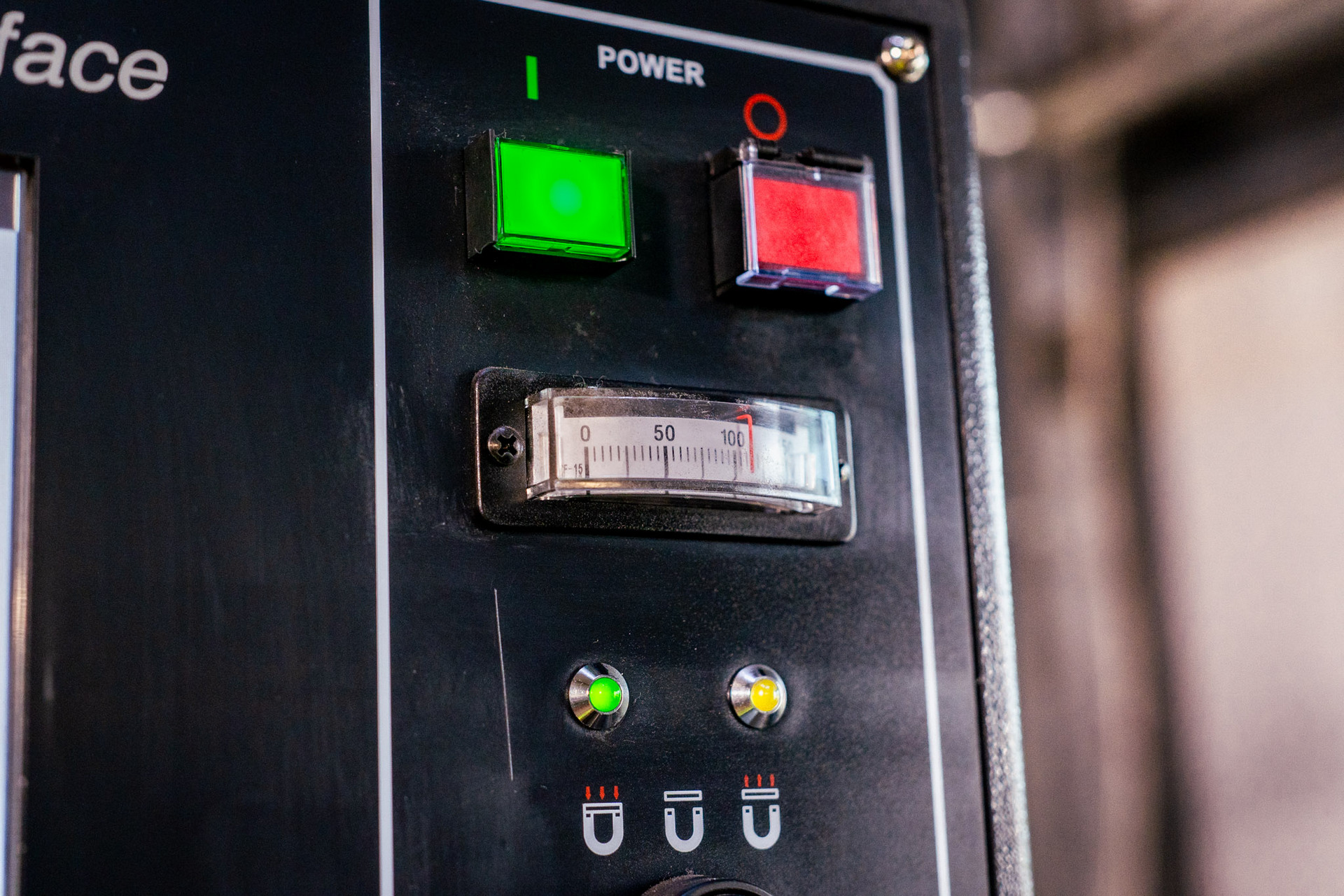

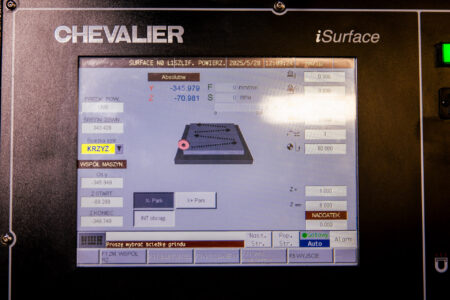

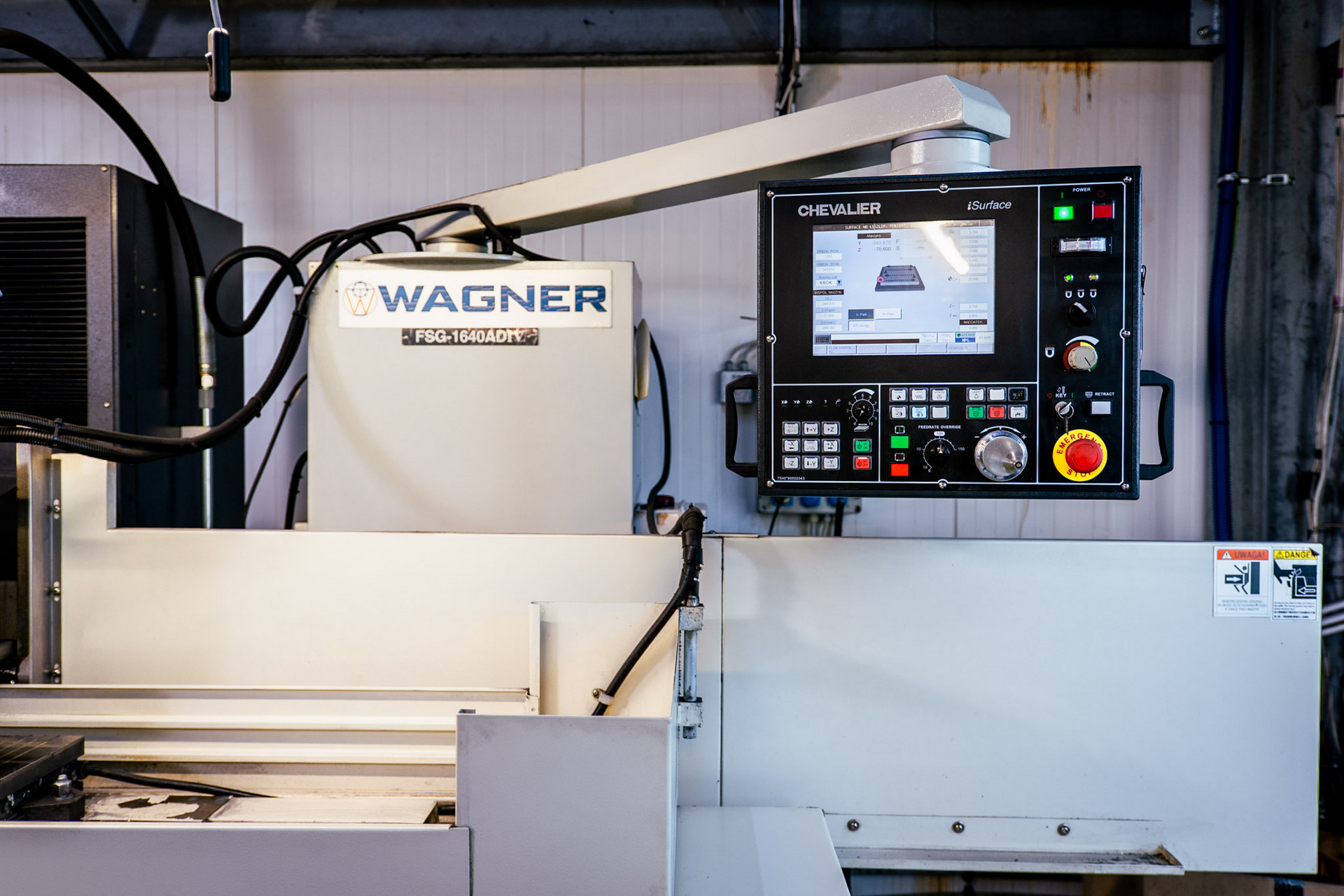

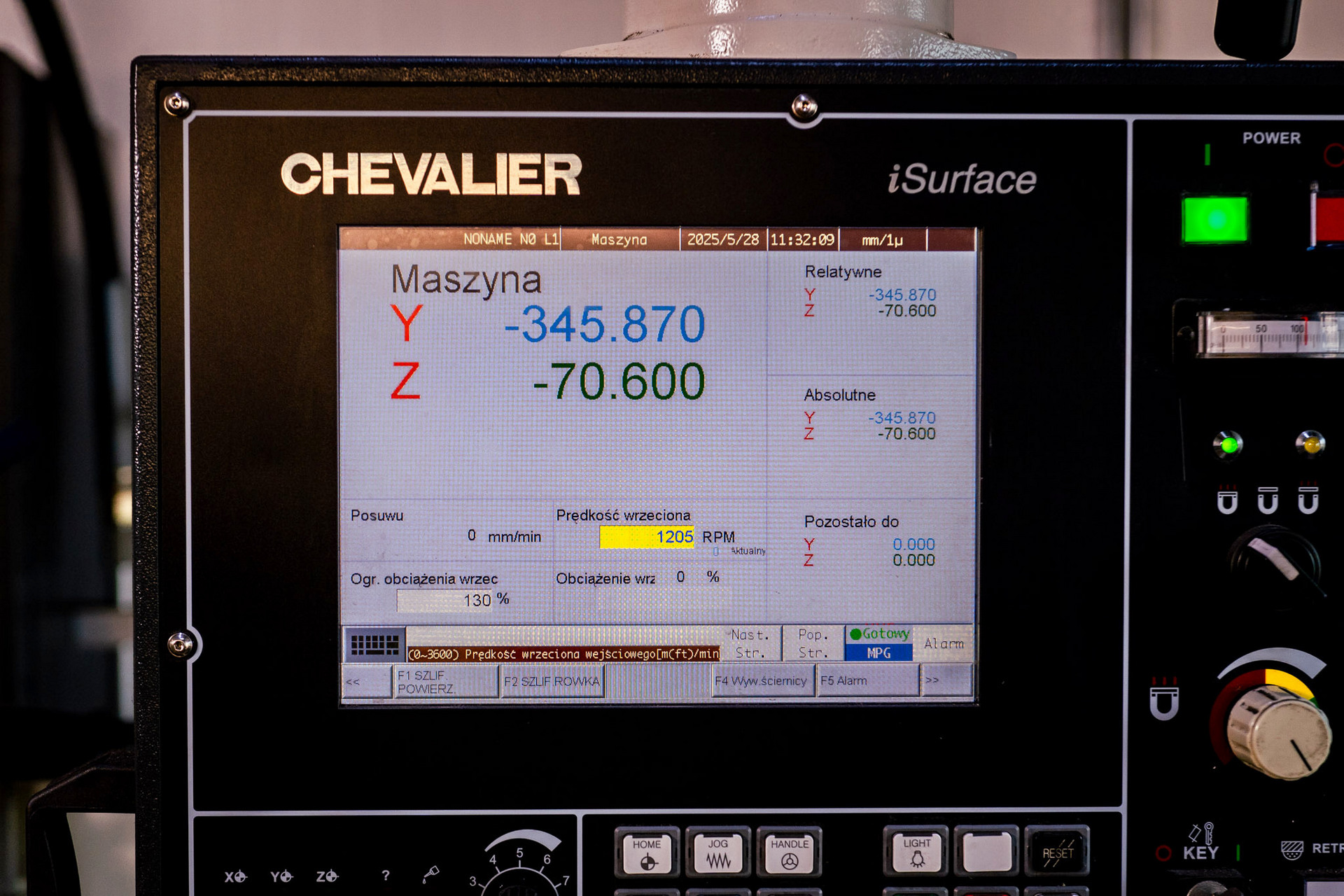

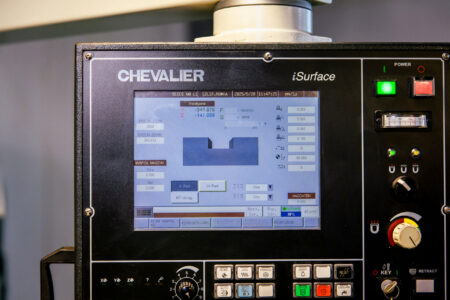

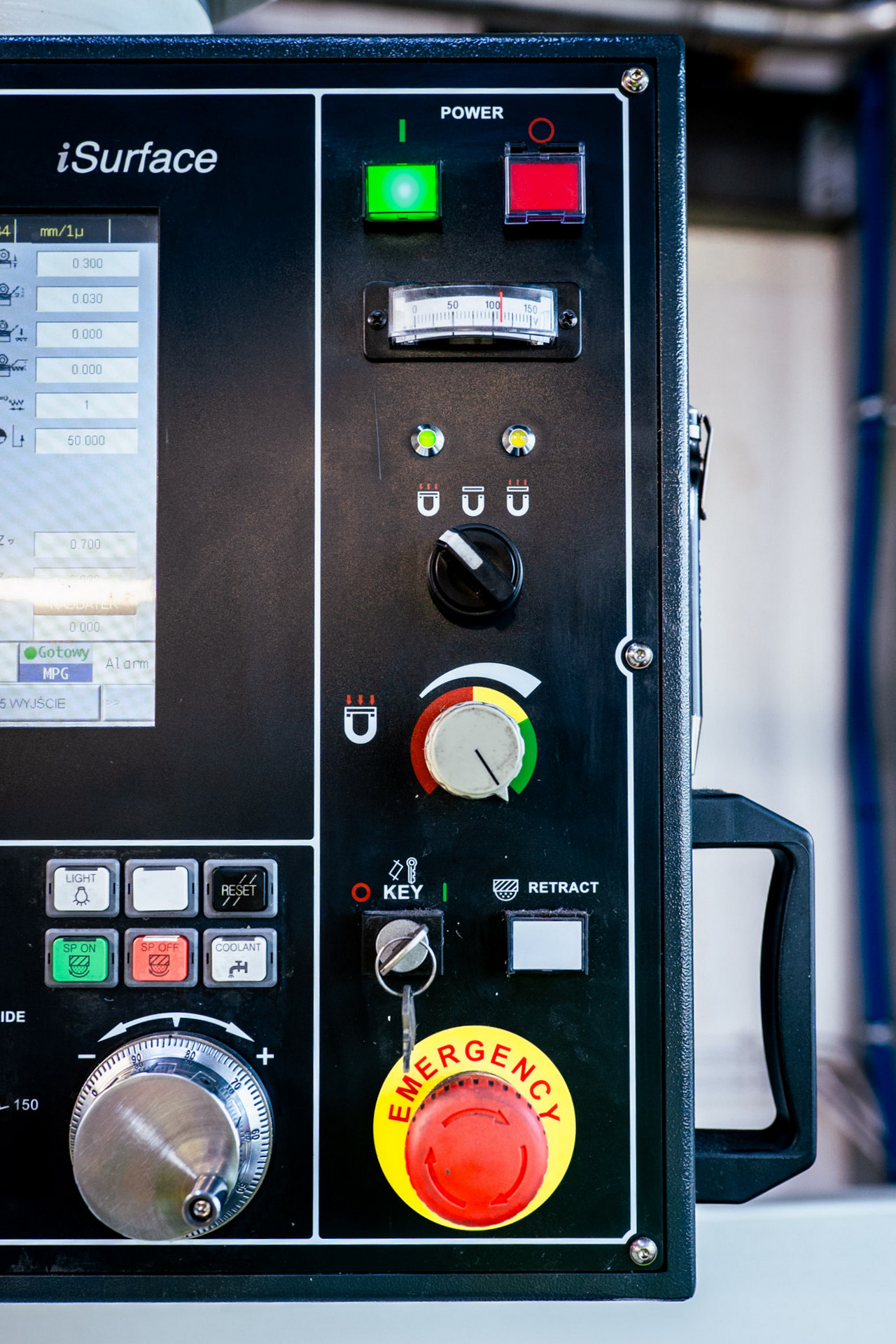

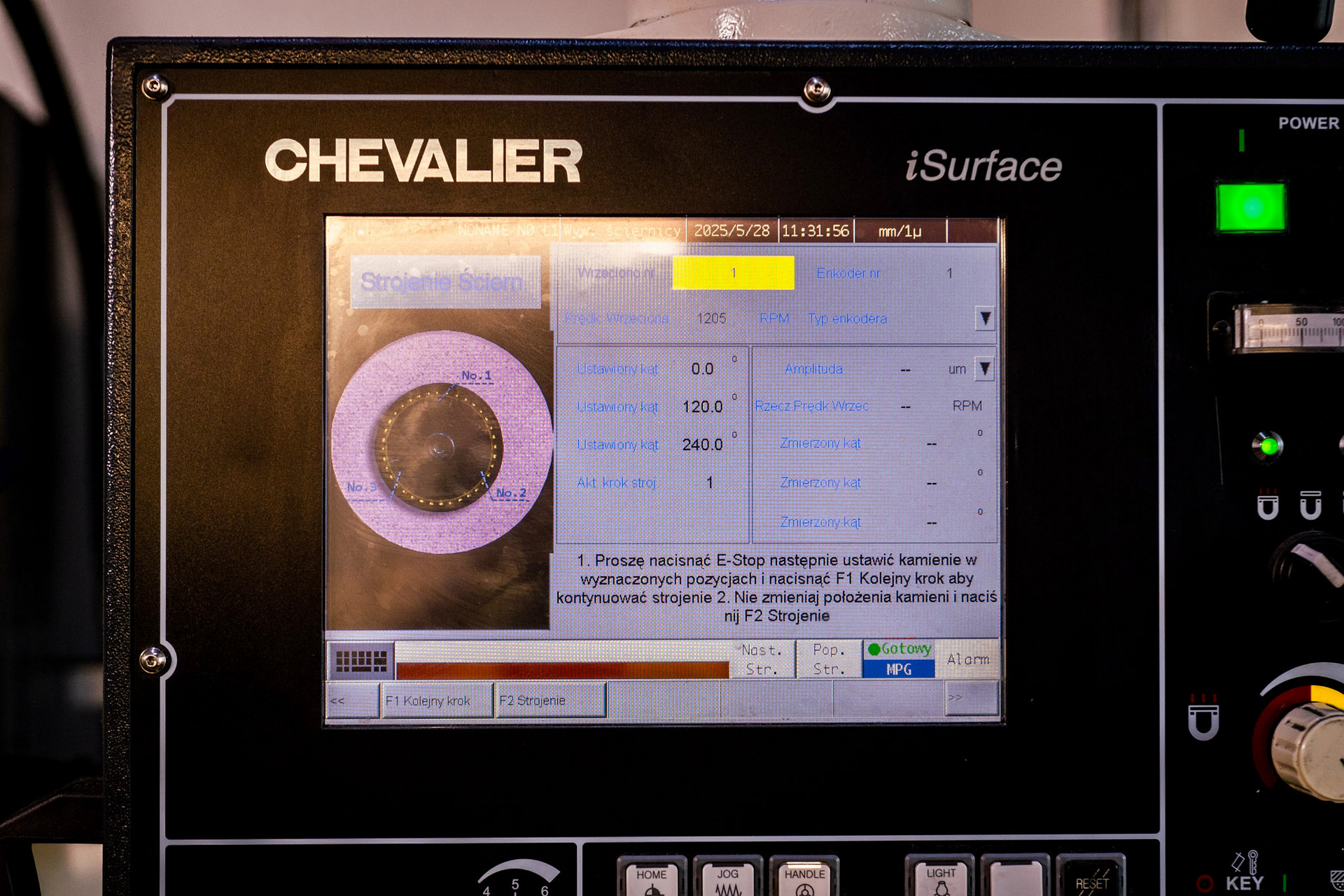

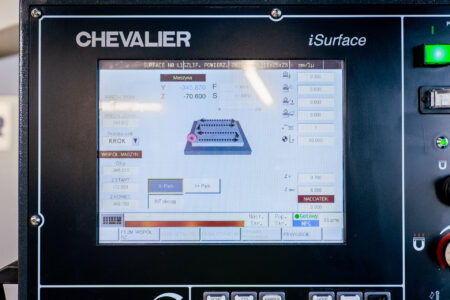

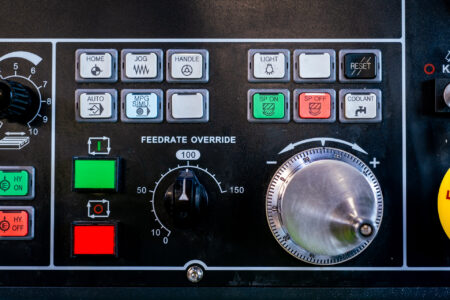

Codzienną obsługę maszyny ułatwia zaawansowany sterownik NC iSurface. Ta wysokiej jakości jednostka przemysłowa, oparta na komputerze PC, posiada szereg przydatnych funkcji, t.j. napęd o zmiennej częstotliwości, który automatycznie dostosowuje prędkość liniową ściernicy. Wyważenie ściernicy monitorowane jest z kolei przez wbudowany wskaźnik, który w razie potrzeby informuje operatora o konieczności ponowienia tej czynności.
Szlifierka magnesowa do płaszczyzn FSG-1640 ADIV oferowana jest wraz z bogatym wyposażeniem, w skład którego wchodzi m.in. pośredni układ pomiarowy w osi Y i Z, płyta elektromagnetyczna o rozmiarze 1000×400 mm oraz urządzenie do oczyszczania chłodziwa z automatycznym filtrem i separatorem magnetycznym. Całkowita waga maszyny wynosi 3500 kg.
Specyfikacja techniczna szlifierki CHEVALIER FSG-1640ADIV
- maksymalna długość szlifowania: 1015 mm
- maksymalna szerokość szlifowania: 405 mm
- wymiary stołu roboczego (dł. x szer.): 1000 x 400 mm
- maksymalny ciężar detalu (bez płyty magnetycznej): 440 kg
- maksymalny ciężar detalu (z płytą magnetyczną): 220 kg
- posuw stołu roboczego (oś X): 1050 mm
- posuw pionowy ściernicy (oś Y): 480 mm
- posuw poprzeczny ściernicy (oś Z): 450 mm
- posuw automatyczny (oś Y): 0,001-0,04 mm
- posuw automatyczny (oś Z): 3-32 mm
- prędkość posuwu stołu roboczego (oś X): 5-25 m/min
- prędkość posuwu pionowego ściernicy (oś Y): 0-675 mm/min
- prędkość posuwu poprzecznego ściernicy (oś Z): 0-2250 mm/min
- najmniejszy przyrost w osi Y i Z: 0,001 mm

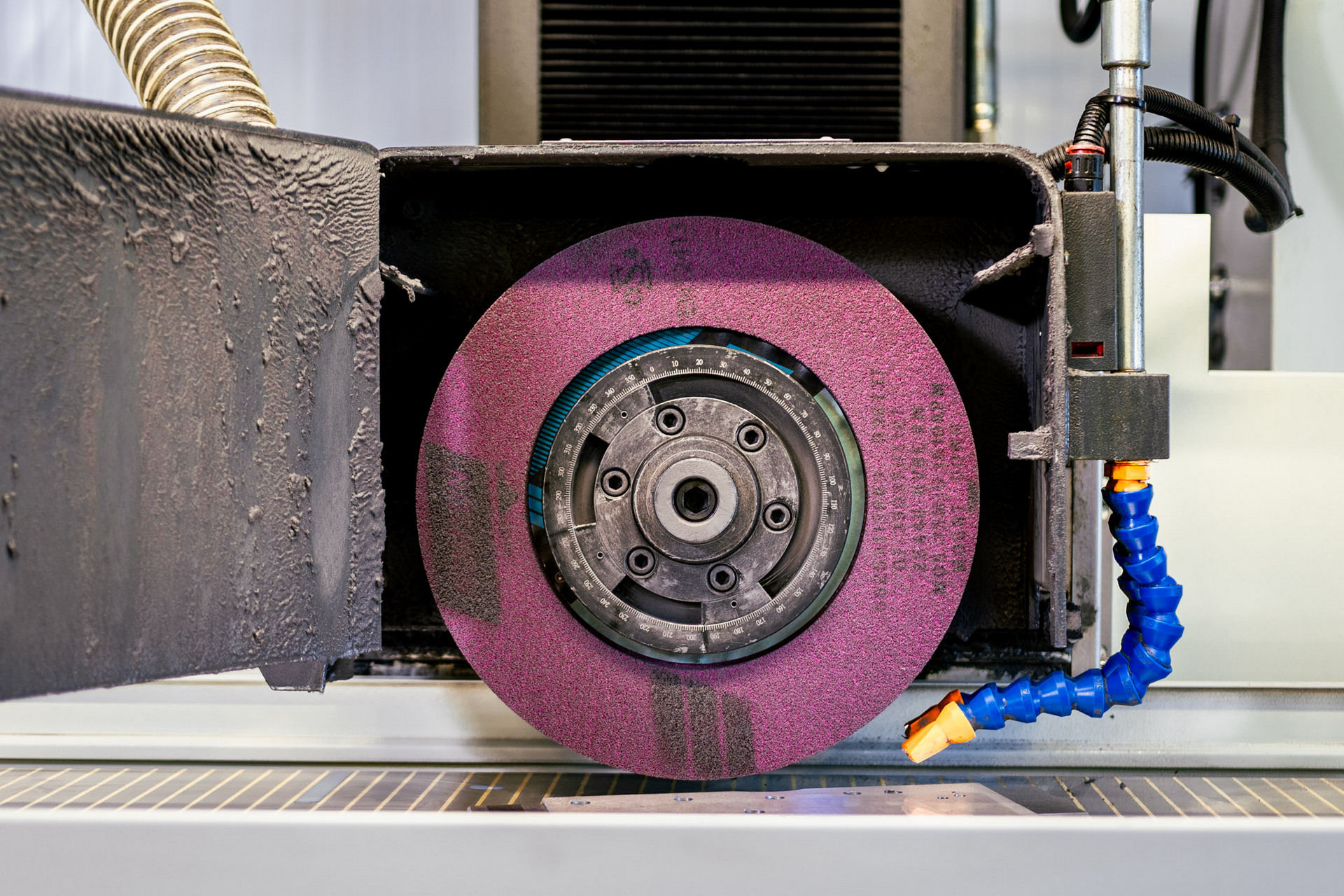

- wymiary ściernicy (średnica x szerokość x otwór): 355 x 50 x 127 mm
- prędkość obrotowa wrzeciona: 500-1800 obr/min
- moc napędu wrzeciona: 3,75 kW
- odległość od osi wrzeciona do powierzchni stołu roboczego: 610 mm
- odległość od stołu roboczego do podłogi: 980 mm
- liczba rowków T-owych: 3
- szerokość rowków T-owych: 14 mm
- moc napędu osi Y i Z: 1,7 kW
- moc instalacji hydraulicznej: 1,5 kW
- moc przyłączeniowa: 10 kVA
- zasilanie: 400 V; 50 Hz
- zapotrzebowanie na przestrzeń (dł. x szer. x wys.): 4280 x 1703 x 2100 mm
- ciężar maszyny CHEVALIER FSG-1640ADIV: 3500 kg

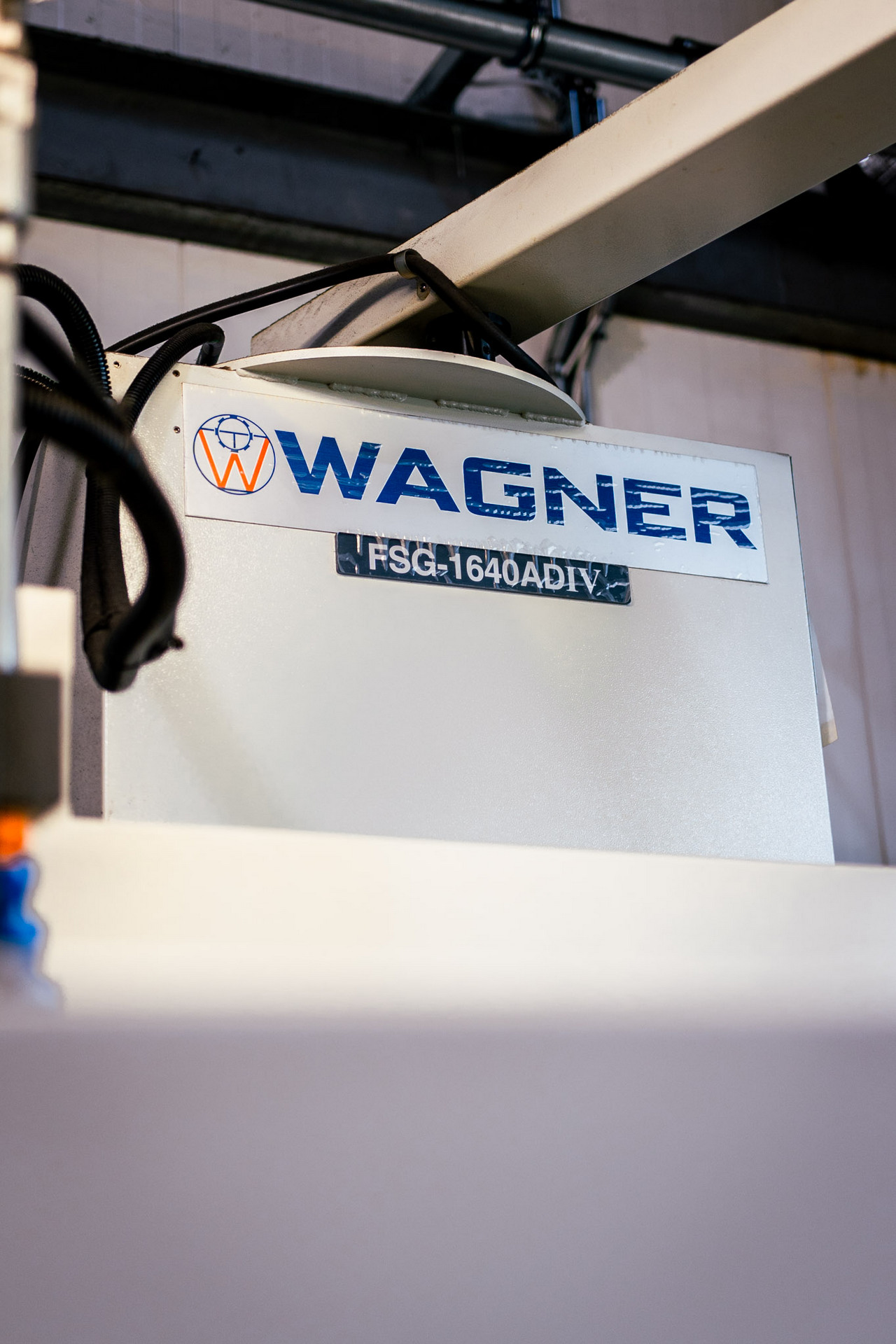

Wyposażenie szlifierki WAGNER FSG 1640-AD IV
- sterowanie NC: CHEVALIER iSurface

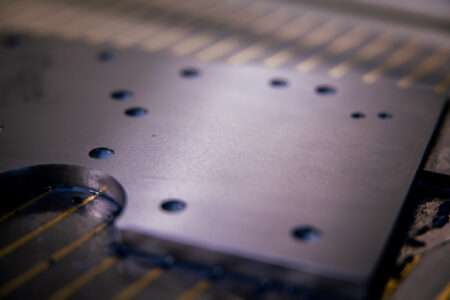

- płyta elektromagnetyczna 1000×400 mm
- regulacja siły przyciągania i automatyczne rozmagnesowanie płyty elektromagnetycznej
- obciąganie tarczy szlifierskiej na stole roboczym z kompensacją
- dynamiczne wyważanie tarczy szlifierskiej

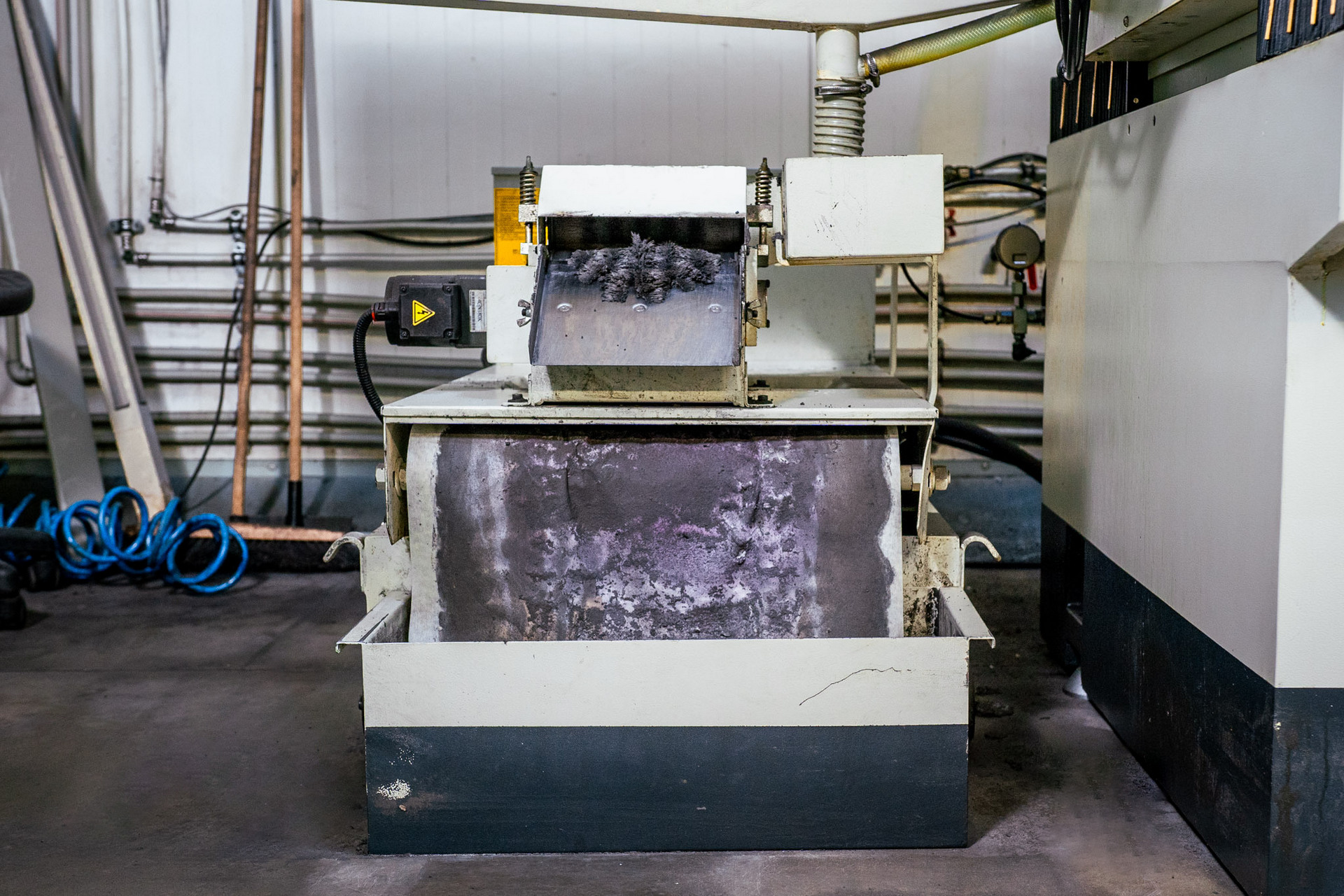

- urządzenie do oczyszczania chłodziwa z automatycznym filtrem i separatorem magnetycznym
- pośredni układ pomiarowy w osi Y i Z
- serwomotor AC z enkoderem w osi Y
- silnik AC z enkoderem w osi Z
- wrzeciono z 4-ma skośnymi łożyskami kulkowymi
- wzdłużne i poprzeczne łożyska igiełkowe
- pręty stalowe z łożyskami wałeczkowymi w osi Y
- kołnierz z tarczą szlifierską
- śruby poziomujące

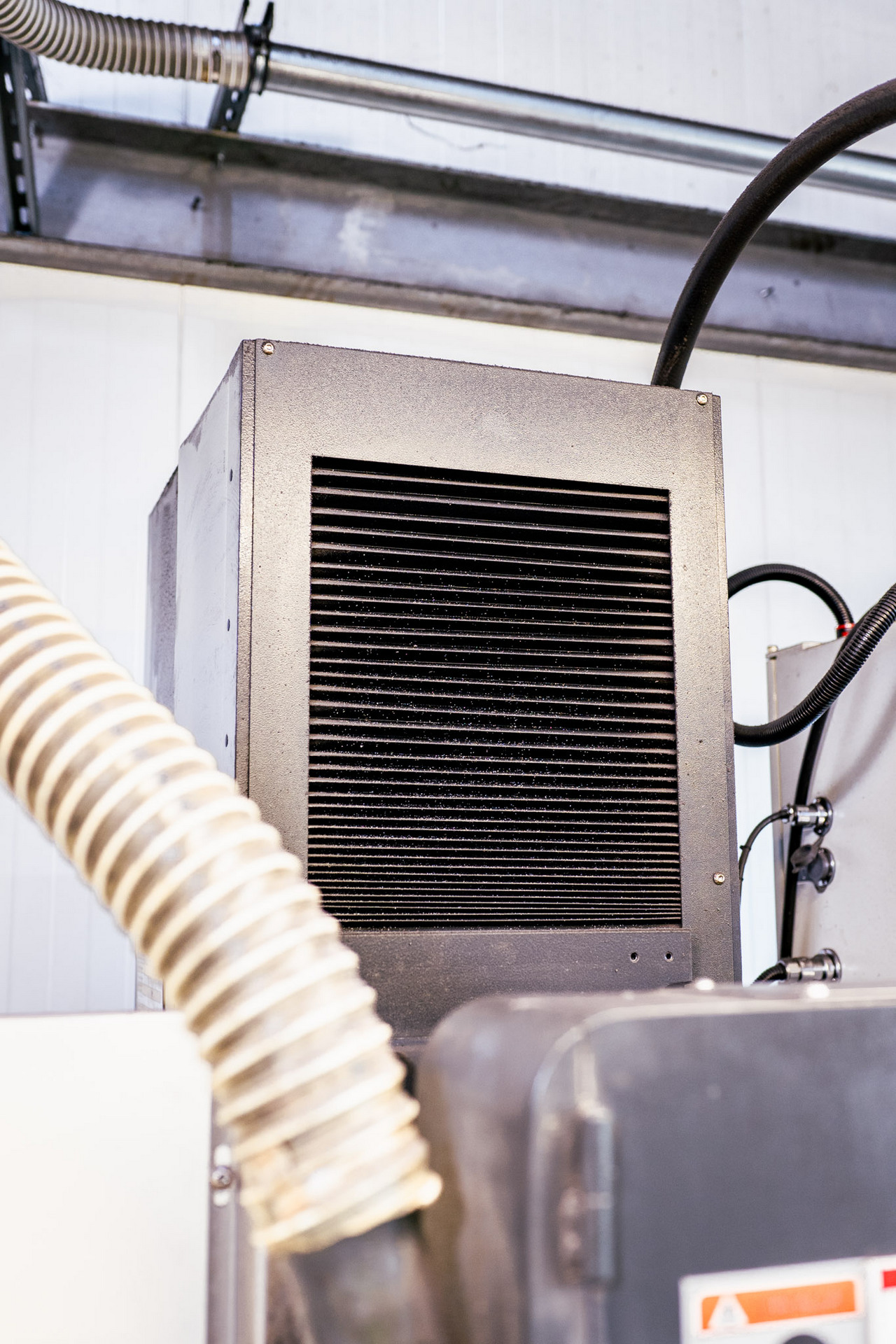

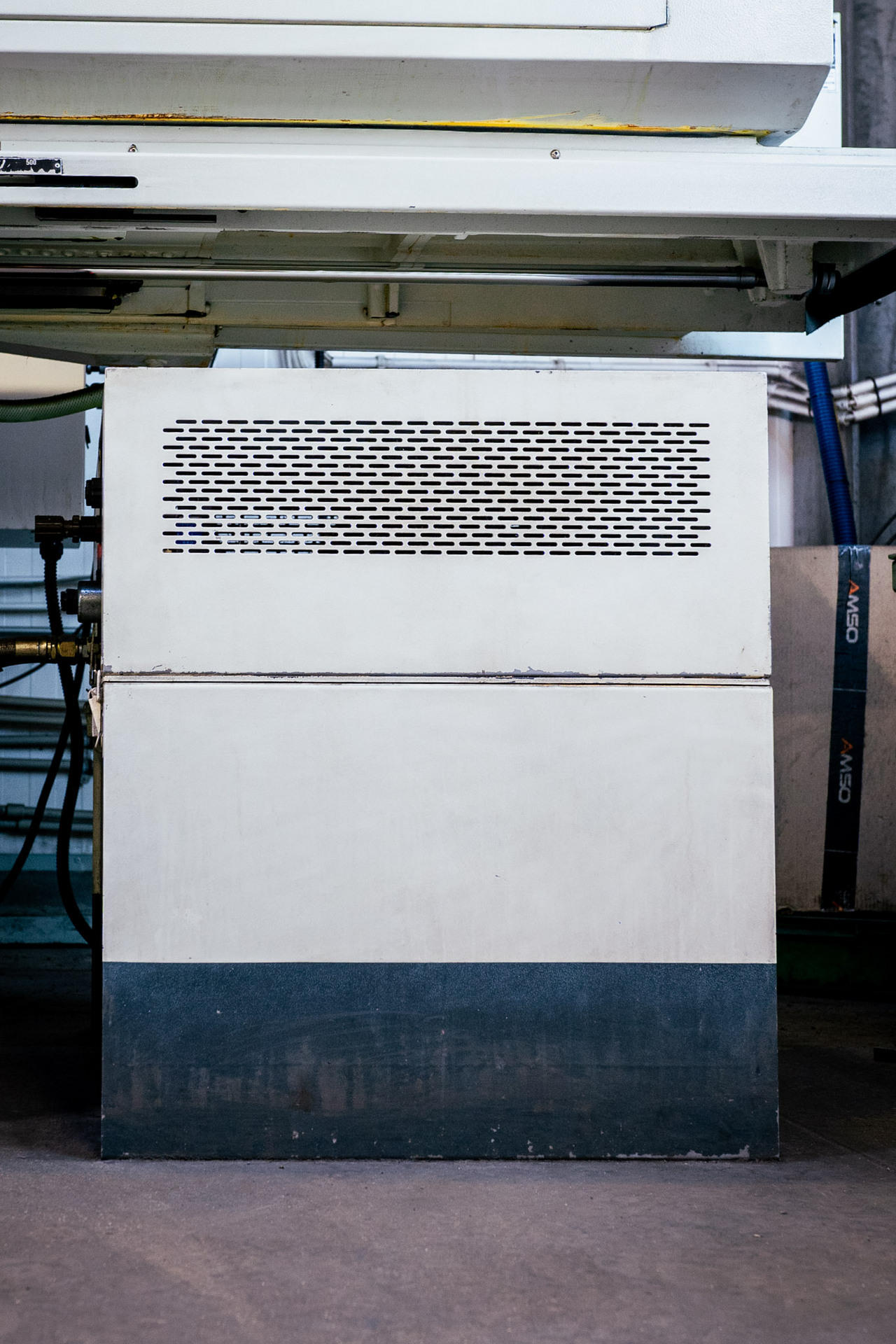

- szafa sterownicza z wymiennikiem ciepła
