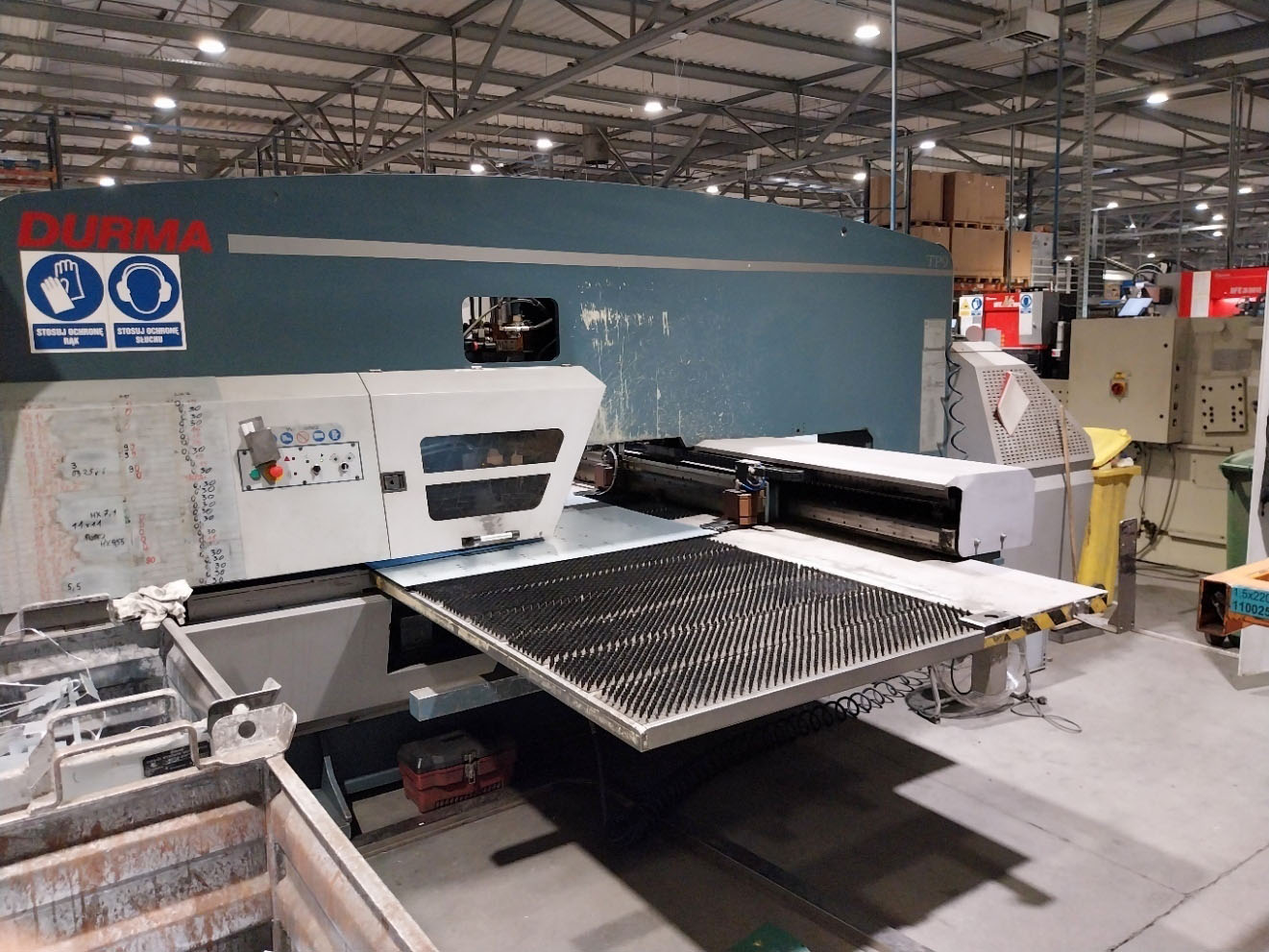

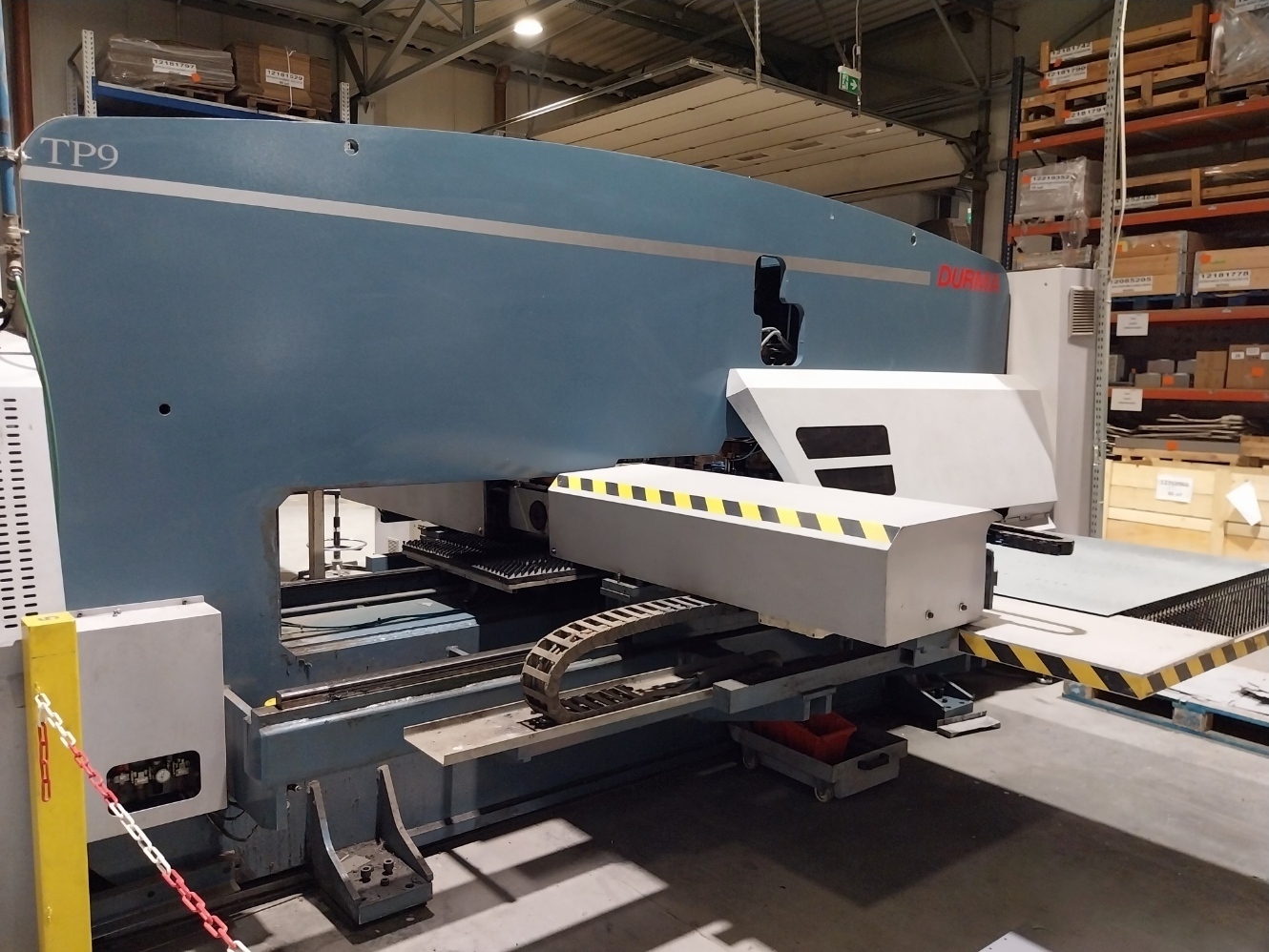

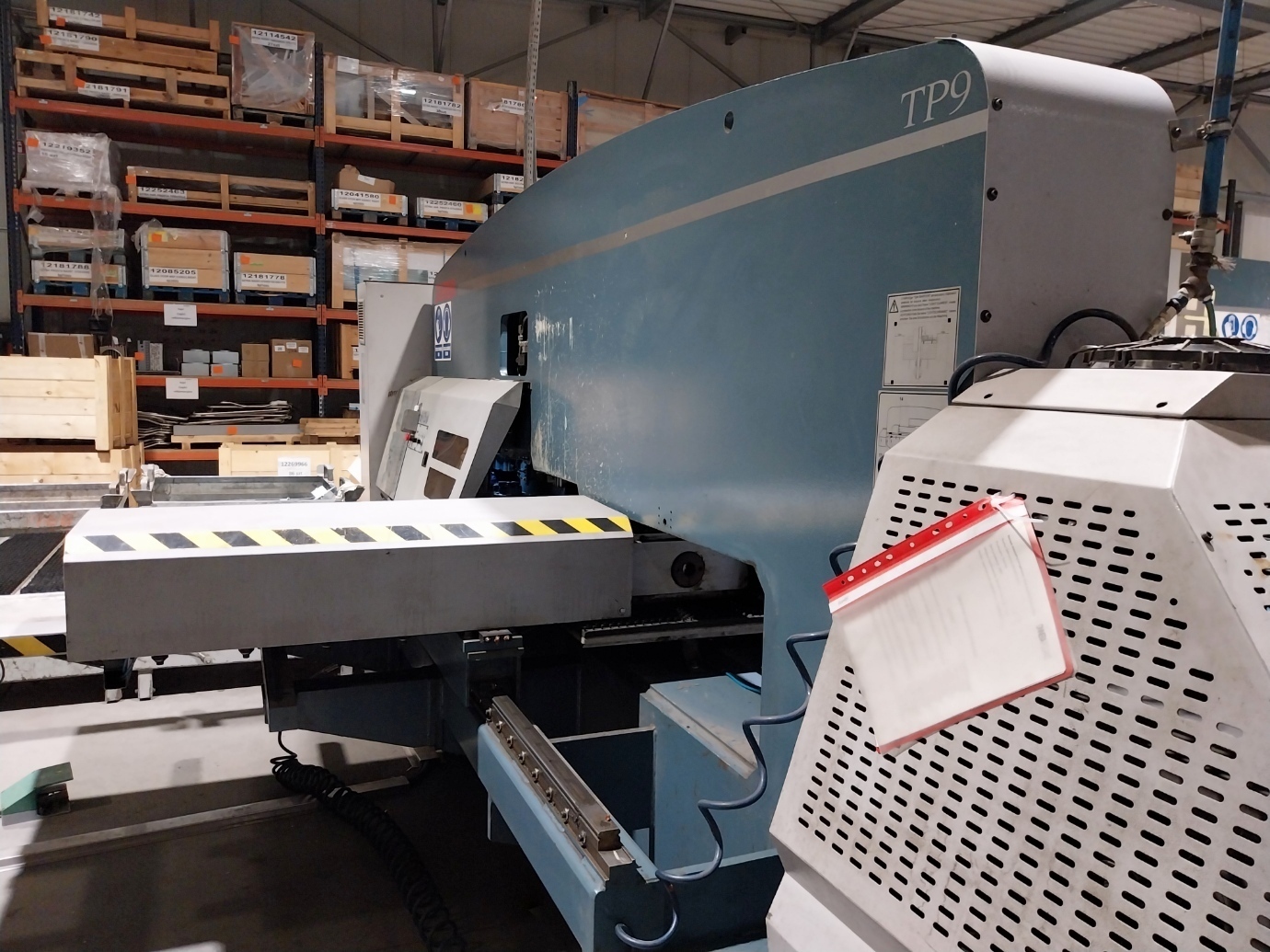

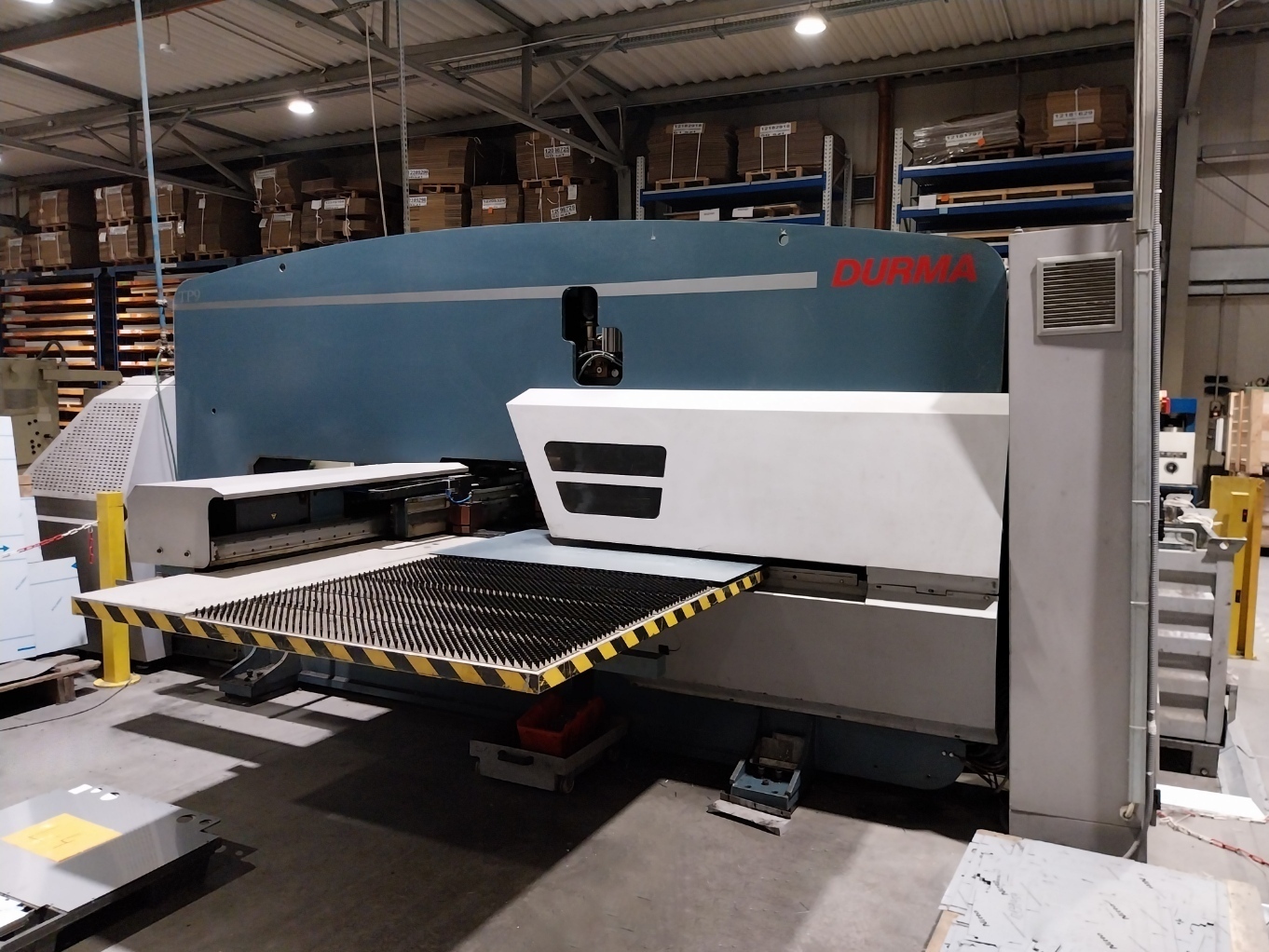

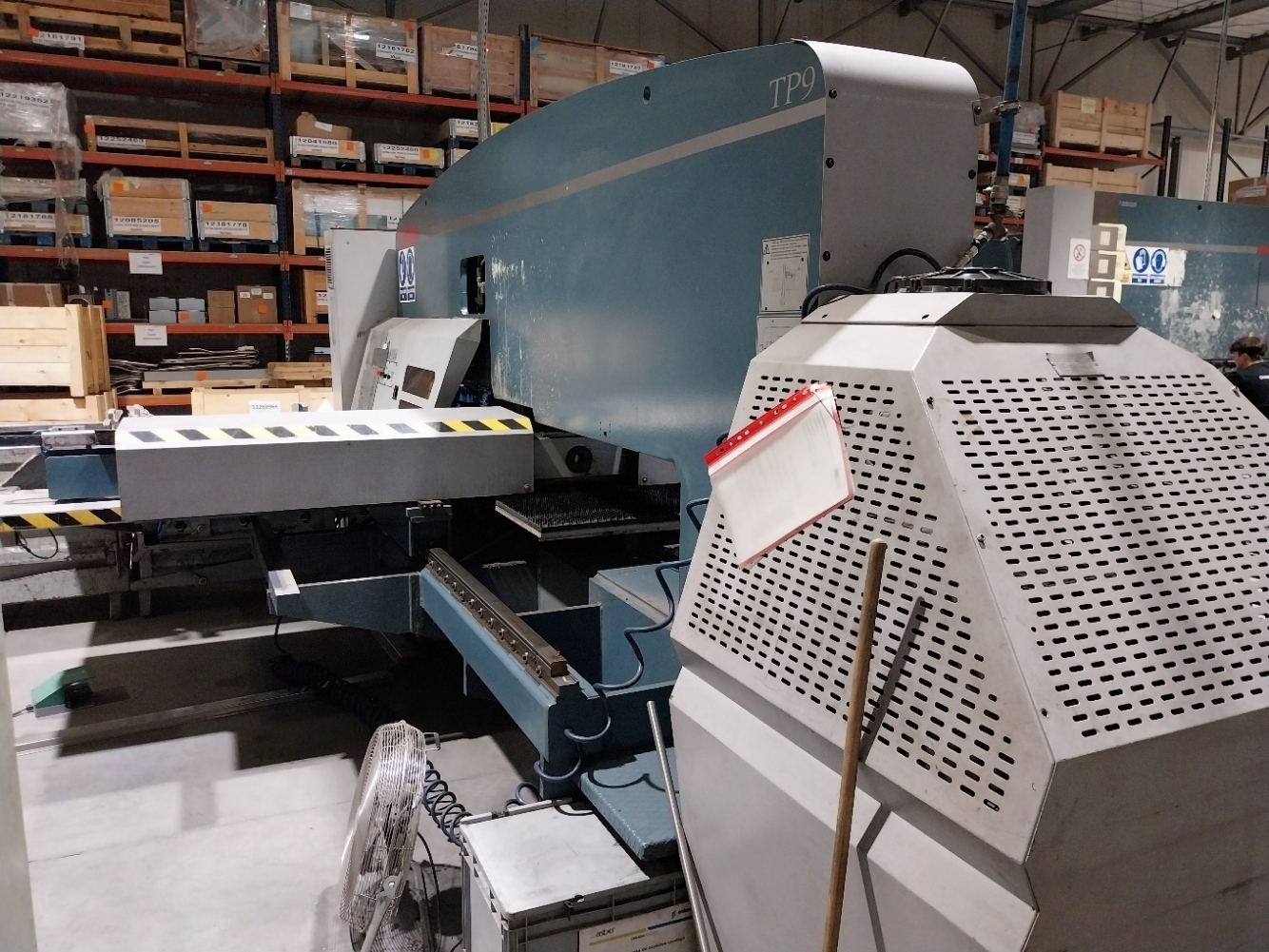

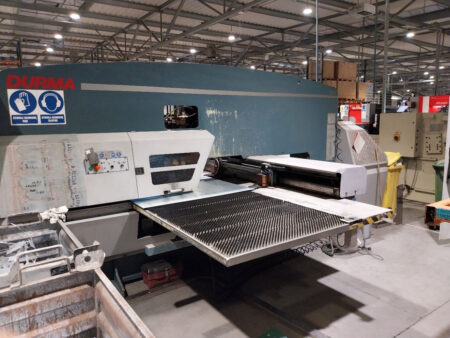

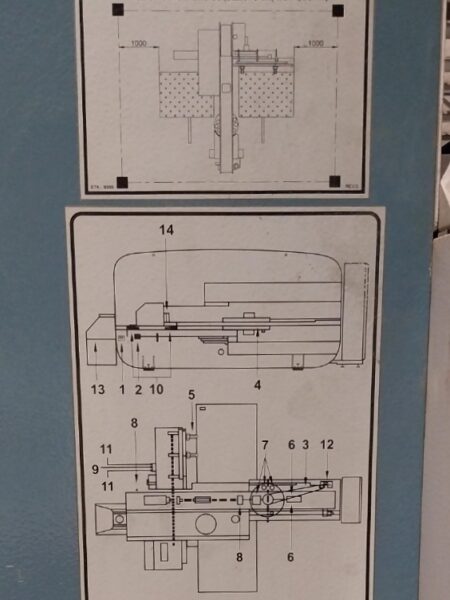

Wykrawarka rewolwerowa DURMA TP9

Wykrawarka rewolwerowa DURMA TP9 zbudowana została w 2007 roku w Turcji przez DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş. Maszyna wyróżniająca się wysoką wydajnością to doskonały wybór do precyzyjnej obróbki arkuszy blachy o maksymalnej grubości 6 mm. Proces obróbczy realizowany jest w pełni automatycznie za pomocą niezawodnej głowicy roboczej, działającej z maksymalną siłą 20 ton. Wraz z nią współpracuje 27-stanowiskowy rewolwer, mogący pomieścić dużą ilość narzędzi o każdej wielkości i każdym rodzaju. Posuw materiału realizowany jest z kolei na dużym stole szczotkowym, który zapobiega powstawaniu rys i zadrapań na powierzchni detalu, a także znacząco obniża poziom hałasu. Stół ten posiada również zaciski, odpowiedzialne za pewne trzymanie materiału w trakcie wykonywanej obróbki. Całość uzupełnia zaawansowany sterownik CNC marki SIEMENS z wieloma przydatnymi funkcjami. Wykrawarka CNC DURMA TP9 waży 12500 kg.

Specyfikacja techniczna wykrawarki DURMA TP9

• maksymalna siła wykrawania : 20 t
• posuw w osi X: 2000 mm + repozycja
• posuw w osi Y: 1250 mm
• prędkość posuwu w osi X/Y: 75/60 m/min
• prędkość posuwu w osi X i Y (równoczesna): 90 m/min
• maksymalna grubość detalu (stal miękka, stacja stała): 6 mm
• maksymalna grubość detalu (stal nierdzewna, stacja stała): 3 mm
• maksymalna grubość detalu (stal miękka, stacja indeksowana): 3 mm
• maksymalna grubość detalu (stal nierdzewna, stacja indeksowana): 1,5 mm
• maksymalny ciężar detalu (przy maksymalnej prędkości wykrawania): 100 kg
• liczba stacji narzędziowych : 27 – w tym:

– stacja A (0,8-12,7 mm): 11
– stacja B (12,8-31,7 mm): 10
– stacja B indeksowana (12,8-31,7 mm): 2
– stacja C (31,8-50,8 mm): 1
– stacja C indeksowana (31,8-50,8 mm): 1
– stacja D (50,9-88,9 mm): 2

• maksymalna średnica narzędzia: 88,9 mm
• długość skoku narzędzia: 40 mm
• liczba uderzeń narzędzia (skok 1 mm, grubość detalu 1 mm): 900/min
• liczba uderzeń narzędzia (skok 25 mm, grubość detalu 1 mm): 300/min
• prędkość obrotu rewolweru: 22 obr/min
• prędkość obrotu stacji indeksowanych: 75 obr/min
• wysokość stołu roboczego: 940 mm
• dokładność pozycjonowania: ± 0,1 mm
• powtarzalność: ± 0,05 mm
• siła zacisków materiału: 1000 Kg
• pojemność zbiornika oleju: 225 l
• moc silnika: 7,5 kW
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 6100 x 4200 x 2500 mm
• ciężar maszyny DURMA TP9: 12500 kg

Wyposażenie wykrawarki do blachy DURMA

• sterowanie CNC: SIEMENS SINUMERIK
• oprogramowanie CAD/CAM: METALIX
• stół roboczy szczotkowy
• optyczne bariery ochronne
• urządzenie chłodzące
• zaciski materiału (2 szt.)
• sterowanie nożne
• pojemnik na odpady
