Wykrawarka rewolwerowa YAWEI NISSHINBO HPI 3048

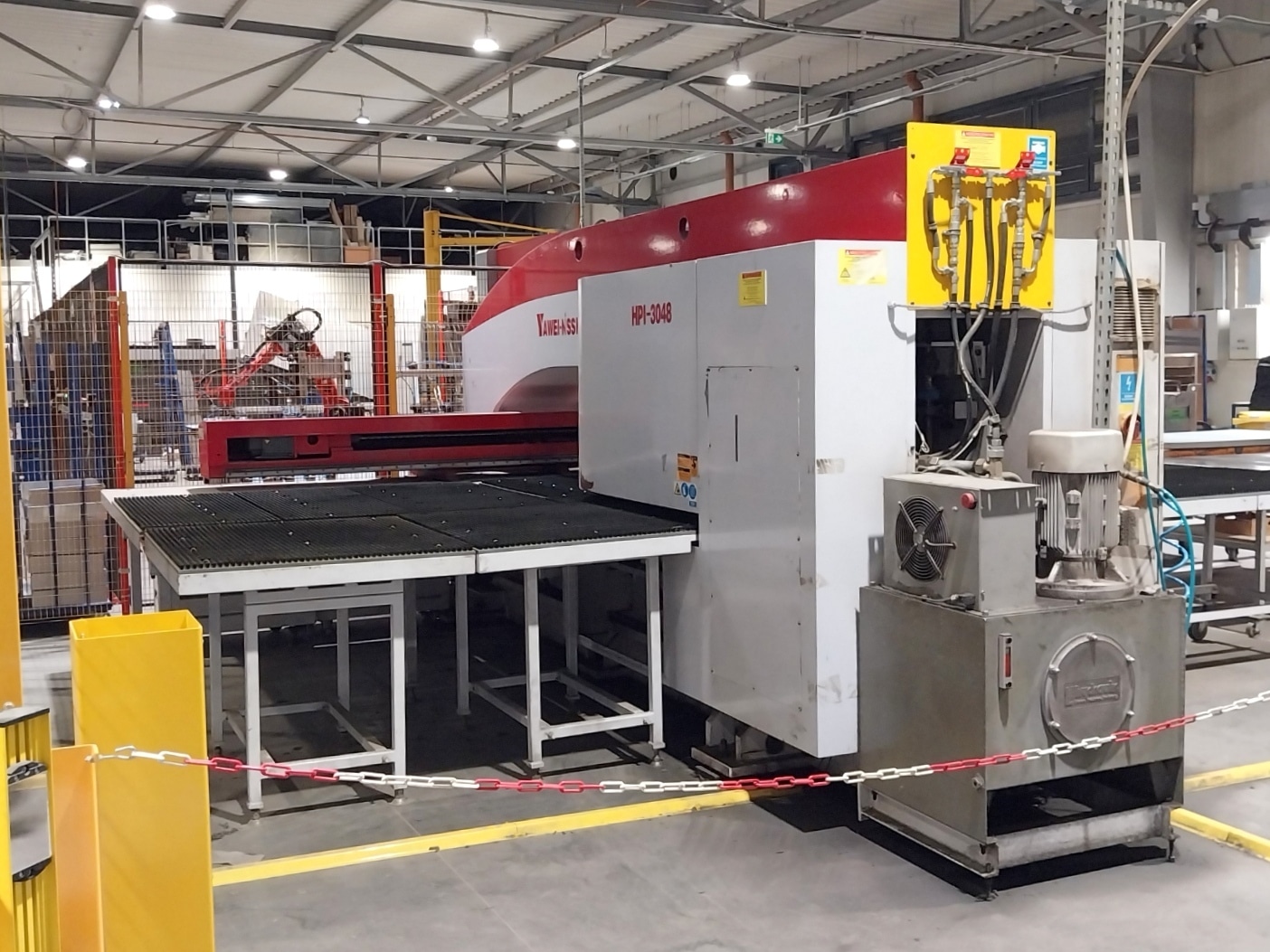

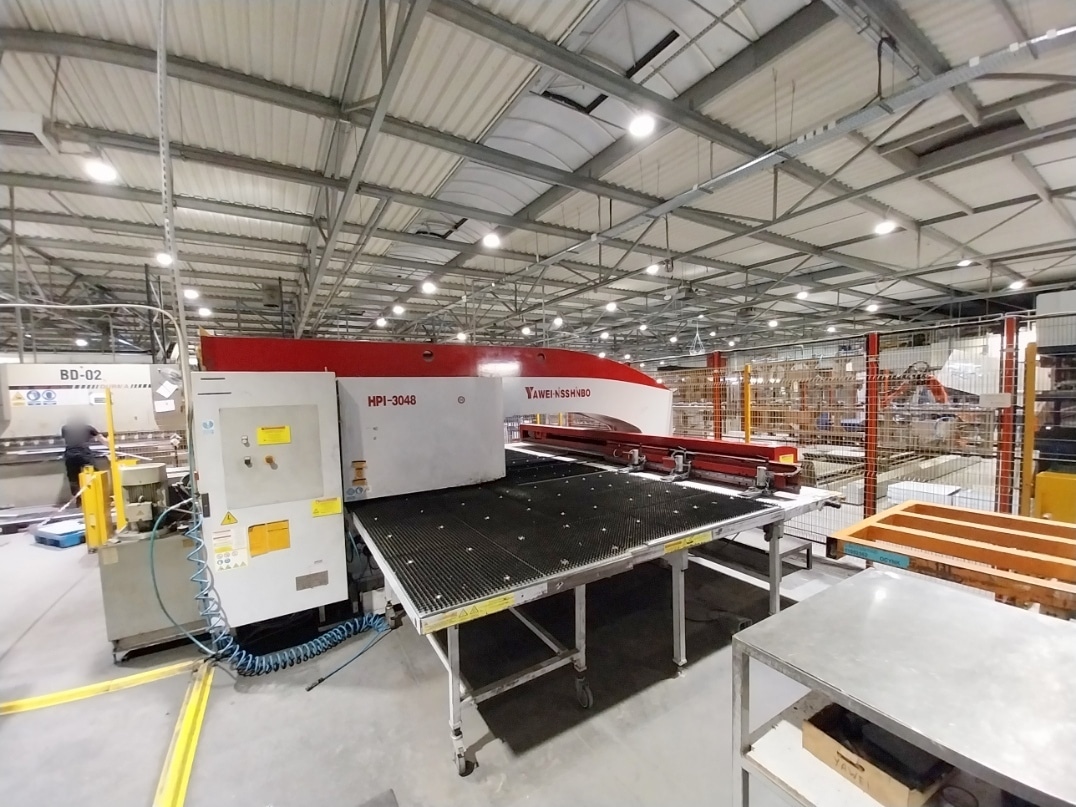

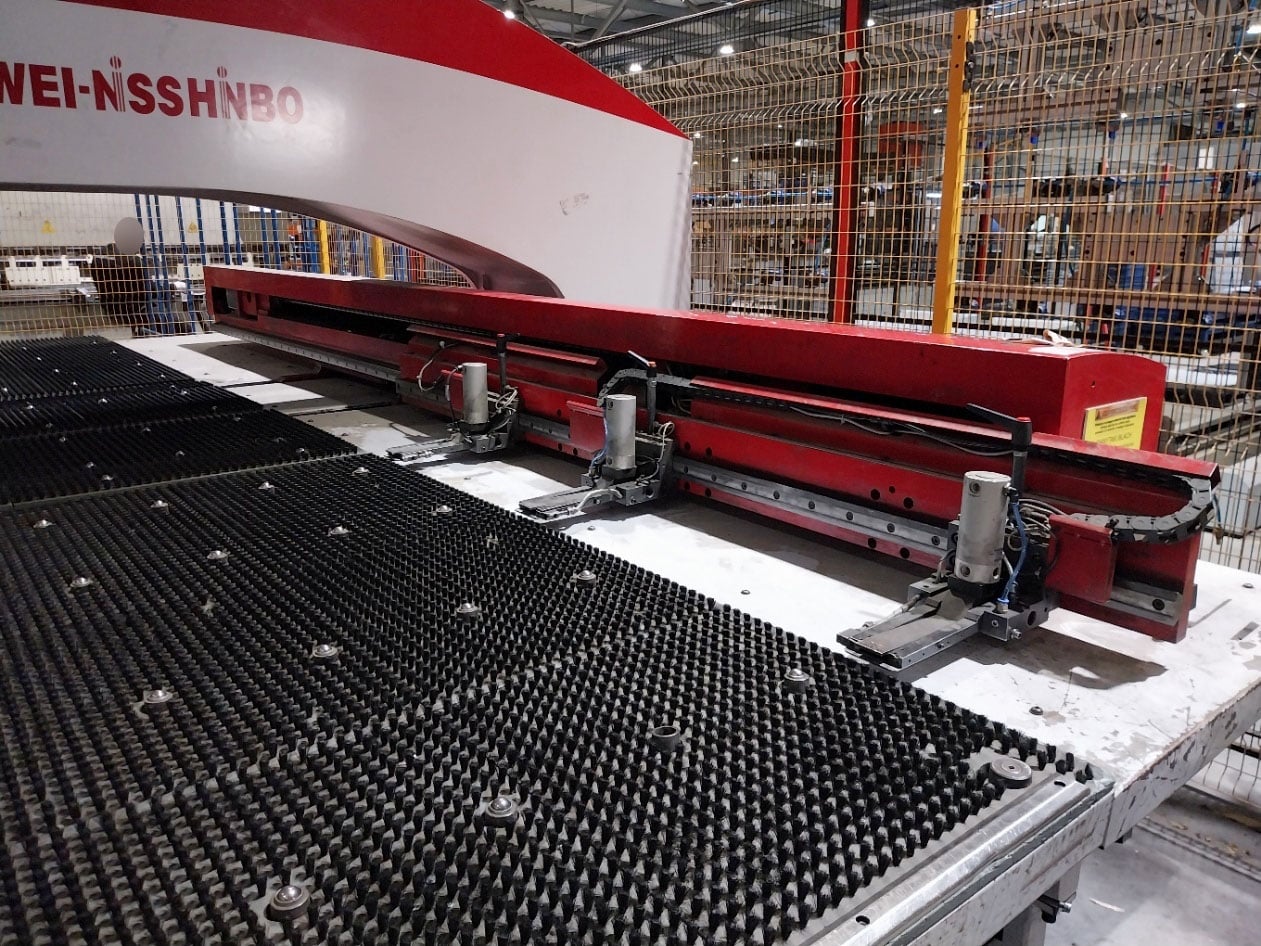

Wykrawarka rewolwerowa YAWEI NISSHINBO HPI 3048 zbudowana została w 2011 roku w Chinach przez Jiangsu Yawei Machine Tool Co., Ltd. Maszyna przeznaczona jest do precyzyjnej obróbki arkuszy blachy o maksymalnej grubości 6,35 mm. Proces obróbczy realizowany jest za pomocą niezawodnej głowicy roboczej, działającej z maksymalną siłą 30 ton. Posuw materiału realizowany jest z kolei na dużym stole szczotkowym, który zapobiega powstawaniu rys i zadrapań na powierzchni detalu, a także znacząco obniża poziom hałasu. Całość uzupełnia inteligentne sterowanie CNC marki SIEMENS z wieloma przydatnymi funkcjami. Wykrawarka CNC HPI-3048-36LA2 waży 18000 kg.

Specyfikacja techniczna wykrawarki do blachy YAWEI NISSHINBO HPI 3048

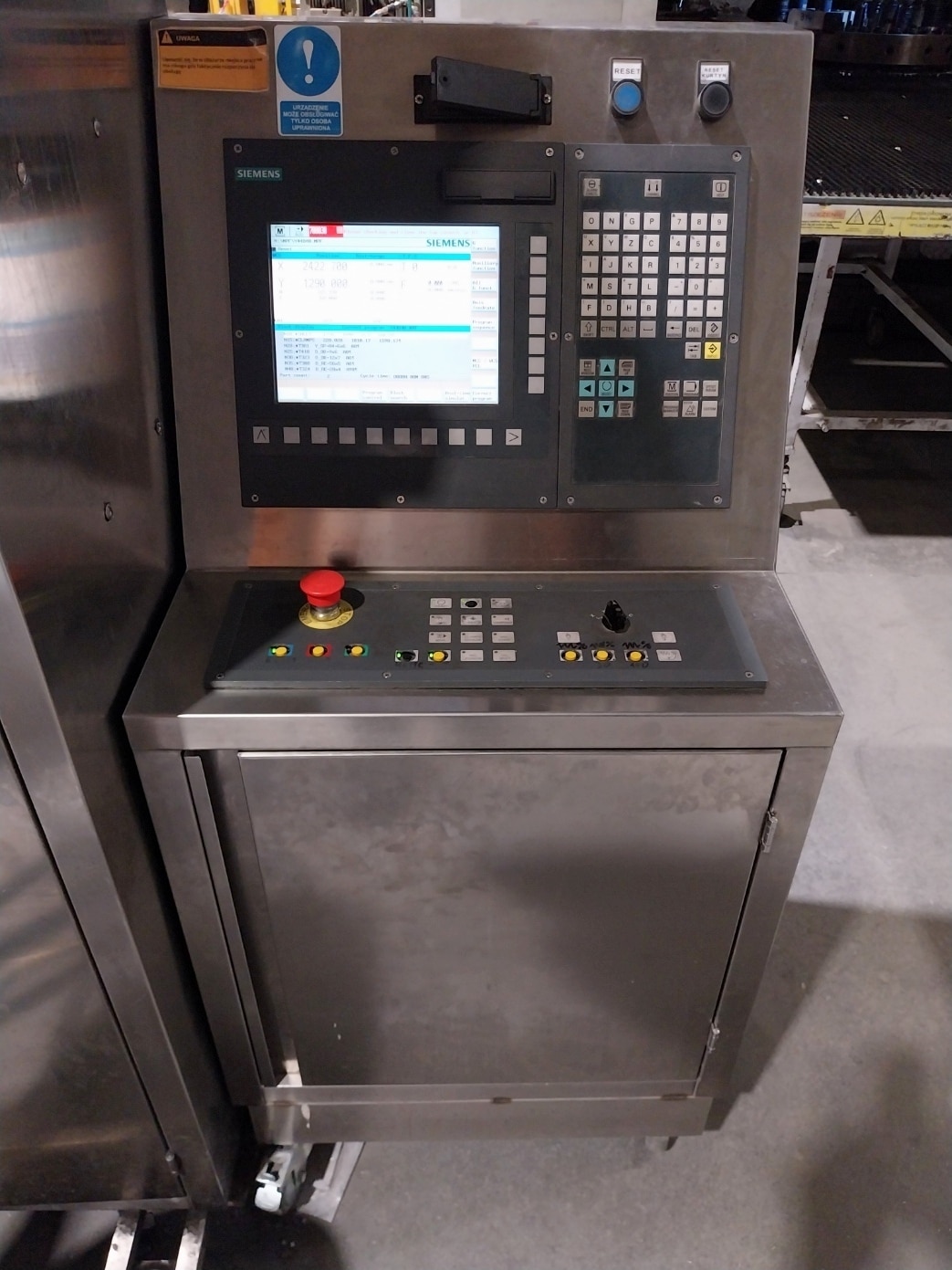

• sterowanie CNC: SIEMENS SINUMERIK 802D
• liczba osi: 5 (X,Y,T,C,Z)
• maksymalna siła wykrawania: 30 t
• maksymalna grubość arkusza blachy: 6,35 mm
• maksymalne gabaryty arkusza blachy (dł. x szer.): 2500 x 1250 mm
• maksymalny ciężar arkusza blachy: 180 kg
• maksymalny ciężar arkusza blachy (przy maksymalnej prędkości wykrawania): 60 kg
• prędkość posuwu w osi X/Y: 75/70 m/min
• długość skoku narzędzia: 40 mm
• maksymalna średnica narzędzia: 88,9 mm
• liczba uderzeń narzędzia w osi X: 580/min
• liczba uderzeń narzędzia w osi Y: 500/min

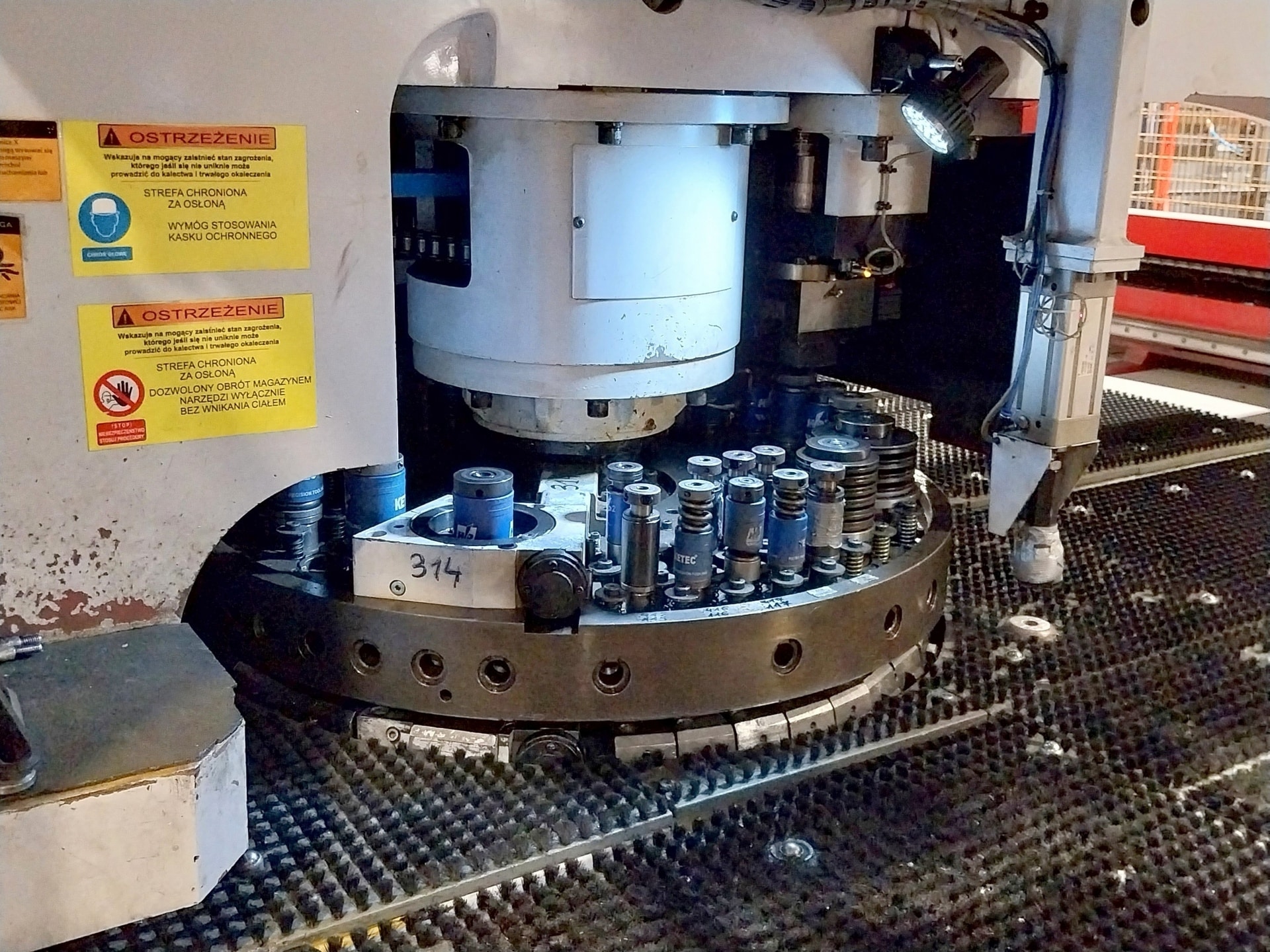

• prędkość obrotu rewolweru: 30 obr/min
• dokładność wykrawania: ± 0,10 mm

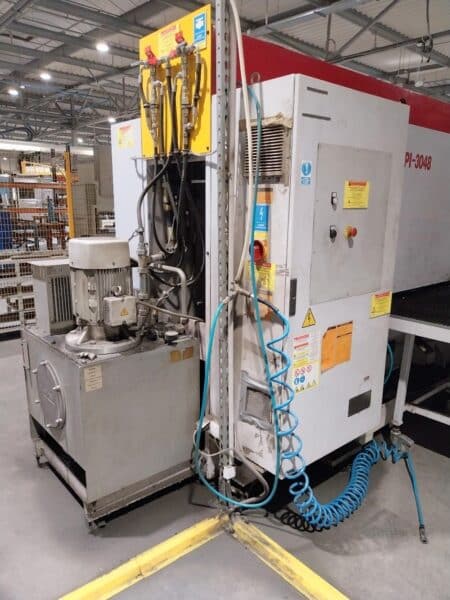

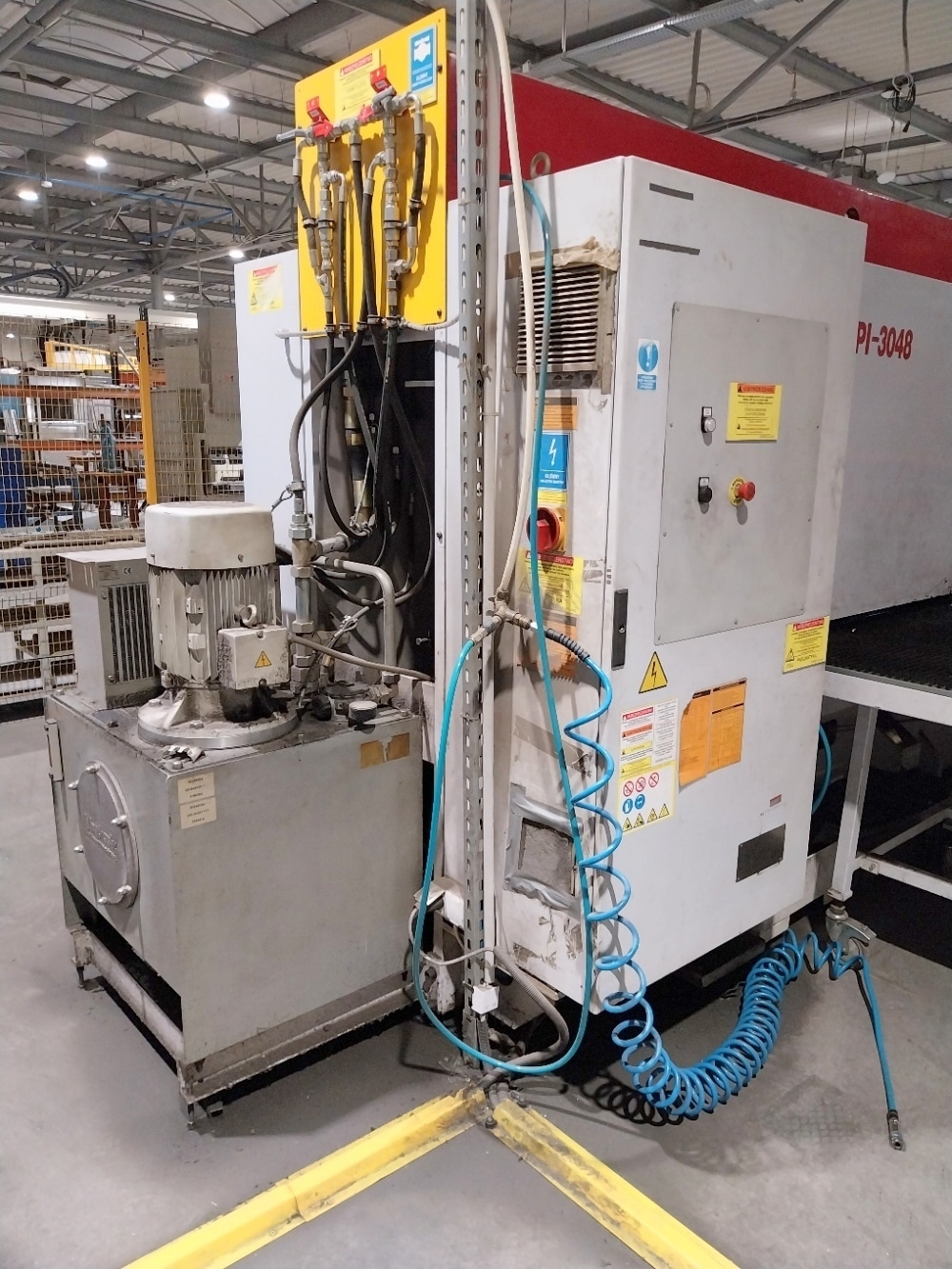

• ciśnienie układu hydraulicznego: 7 MPa
• ciśnienie układu pneumatycznego: 0,6 MPa
• zużycie sprężonego powietrza: 0,25 m3/min
• moc: 45 kW
• zużycie energii elektrycznej: 28 kVA
• temperatura otoczenia: +10°C/+35°C
• poziom hałasu: 83-91 dB(A)
• zasilanie: 3x 400 V; 50 Hz
• ciężar maszyny YAWEI NISSHINBO HPI 3048: 18000 kg
