Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM

Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM был изготовлен в 2018 году в Японии компанией DMG MORI CO., LTD. Предлагаемый станок — отличный выбор для массового производства прецизионных деталей, которые используются в таких отраслях, как автомобильная или аэрокосмическая. Это связано с тем, что NTX 2000/1500 SZM позволяет одновременно точить и фрезеровать заготовки даже с самой сложной геометрией за один рабочий цикл. Сочетание этих двух процессов значительно снижает производственные затраты, а также общее время работы.

Процесс обработки осуществляется с использованием самых современных технологий, доступных на рынке. Она включает в себя, в частности, два шпинделя с лабиринтной системой охлаждения. Эта система была разработана для частого использования охлаждающей жидкости под высоким давлением. Она обеспечивает постоянную высоту нулевой точки на протяжении всего рабочего цикла, независимо от количества выделяемого тепла. Чтобы ограничить влияние теплового расширения, рост температуры гасится спиральной масляной рубашкой, которая окружает шпиндель во время обработки. Конус шпинделя, в свою очередь, постоянно продувается сжатым воздухом.

На поворотной оси B используется двигатель DDM (Direct Drive Motor). Двигатель напрямую передает энергию на вращающуюся ось без использования зубчатых колес, что исключает люфт. Это решение, по сравнению с традиционными системами червячных передач, значительно повышает производительность и гарантирует быструю подачу. Кроме того, для достижения плавной подачи инструмента функция SVC заранее считывает команды программного обеспечения для управления наконечником инструмента и автоматически применяет компенсацию. Все это обеспечивает лучшее качество поверхности и сокращение времени цикла при одновременной 5-осевой обработке заготовок даже с самой сложной геометрией.

Обрабатывающий центр с ЧПУ NTX 2000SZM/1500 также очень прост в управлении. Он управляется с сенсорной панели управления с унифицированным пользовательским интерфейсом CELOS, который обеспечивает последовательное управление станком, визуализацию процесса и создание документации. Операционная система также позволяет расширить функциональность за счет совместимости с различными приложениями. Токарно-фрезерный обрабатывающий центр DMG MORI NTX 2000/1500 SZM весит 16000 кг.

Технические характеристики токарно-фрезерного станка DMG MORI NTX 2000/1500 SZM

Общие данные

• подача по оси X1/Y/Z1: 495/± 125/1560 мм
• подача по оси X2/Z2: 160/1402 мм
• диапазон поворота оси B: ± 120°
• быстрое перемещение по оси X1,Y,Z1: 40 м/мин
• быстрая траверса по оси X2/Z2/A: 30/38/30 м/мин
• быстрая траверса по оси B/C: 100/250 об/мин
• диаметр обработки над поперечным суппортом: 660 мм
• диаметр обработки над поперечным суппортом (турель): 300 мм
• максимальный диаметр поворота (инструментальный шпиндель): 660 мм
• максимальный диаметр поворота (револьверная головка): 274 мм
• максимальный диаметр прутка: 65 мм
• максимальная длина точения: 1540 мм
• максимальное расстояние между концом шпинделя и задней бабкой или между концами шпинделя: 1760 мм

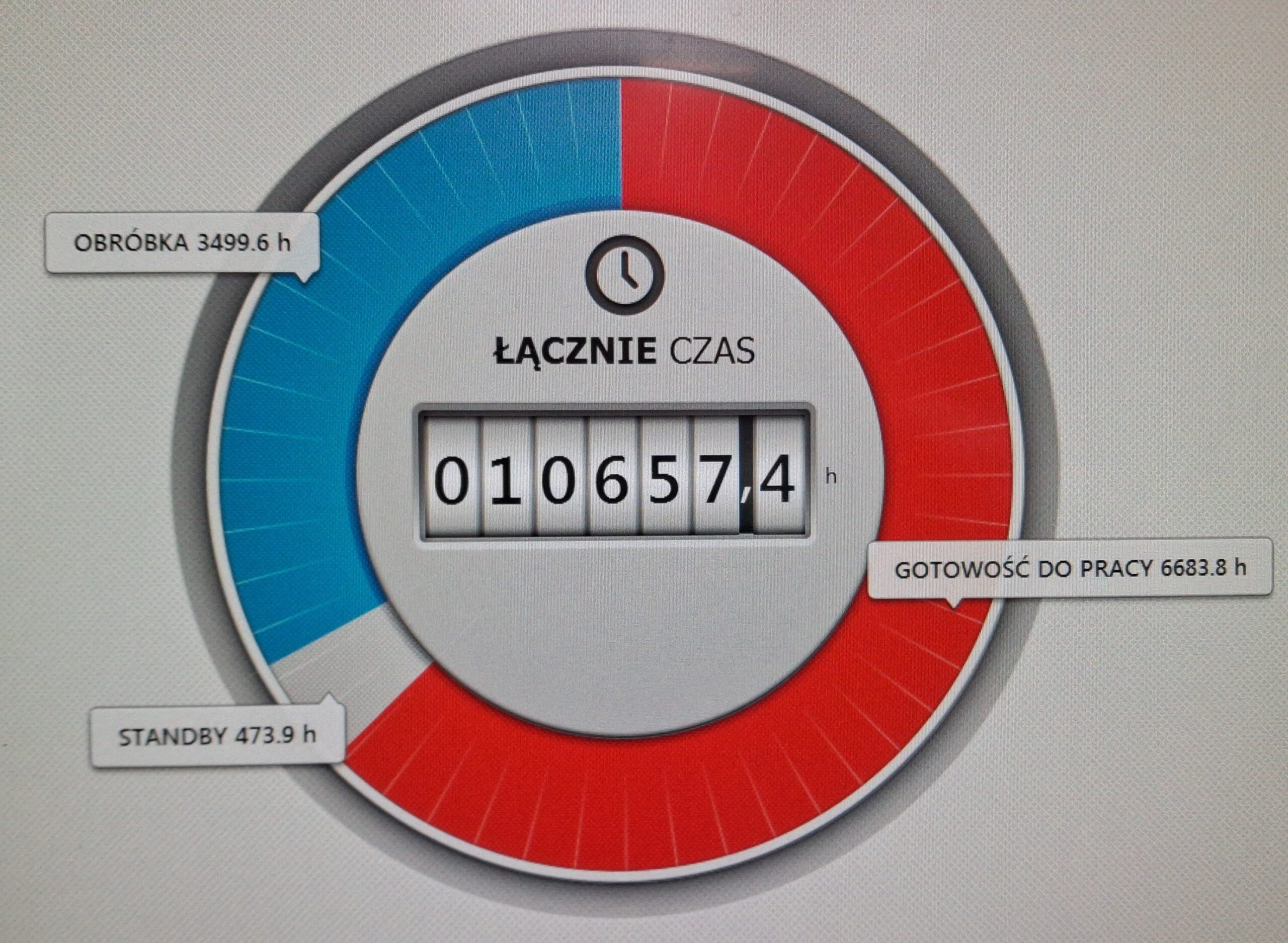

• часы работы: 3499 ч
• время включения станка: 10657 ч
• потребность в сжатом воздухе: 650 л/мин
• мощность двигателя насоса СОЖ: 1,1 кВт
• объём бака для СОЖ: 675 л
• емкость бака охладителя шпиндельного масла: 20 л
• емкость бака для гидравлического масла: 20 л
• объем бака охладителя: 192 л
• занимаемая площадь (Д х Ш): 4110 x 2992 мм
• вес станка DMG MORI NTX 2000/1500 SZM: 16000 кг

Главный шпиндель

• максимальная скорость вращения: 5000 об/мин
• диаметр отверстия: 73 мм
• конец шпинделя: JIS A2-6
• диаметр внутреннего подшипника: 120 мм
• минимальный угол индексации: 0,0001°
• мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
• крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

Контршпиндель

• максимальная скорость вращения: 5000 об/мин
• диаметр отверстия: 73 мм
• конец шпинделя: JIS A2-6
• диаметр внутреннего подшипника: 120 мм
• минимальный угол индексации: 0,0001°
• мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
• крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

Цепной магазин инструментов

• количество позиций: 38
• максимальный диаметр инструмента (соседние позиции заняты/ соседние позиции пусты): 70/125 мм
• максимальная длина инструмента: 300 мм
• максимальный вес инструмента: 8 кг
• держатель инструмента: Capto C6
• Точность индексации по оси B: 0,0001°
• максимальная скорость вращения инструментального шпинделя: 12000 об/мин
• диаметр внутреннего подшипника инструментального шпинделя: 70 мм
• мощность привода инструментального шпинделя (10 мин/непрерывная мощность): 18,5/11 кВт
• крутящий момент инструментального шпинделя (10% ED/непрерывная мощность): 120/44 Нм
• угол индексации муфты инструментального шпинделя: 7,5°

Турель

• количество позиций: 10
• максимальная скорость вращения инструмента: 6000 об/мин
• высота инструментального квадратного хвостовика: 20 мм
• максимальный диаметр хвостовика расточного прутка: 32 мм
• мощность привода вращающегося инструмента (15% ED/непрерывная мощность): 1,5/1,2 кВт
• крутящий момент вращающегося инструмента (15% ED/непрерывная мощность): 4,8/2,3 Нм

Оборудование обрабатывающего центра DMG MORI

• управление ЧПУ: FANUC F31iB5
• сенсорная панель управления ERGOline Touch с унифицированным пользовательским интерфейсом CELOS
• охлаждение шпинделя (инструментальный шпиндель)
• система продувки шпинделя сжатым воздухом
• нижняя, 10-позиционная револьверная головка для приводных инструментов
• сепаратор масляного тумана 200 мм
• конвейер стружки
• система фильтров: KNOLL/ INTERLIT
• система автоматического отключения
• освещение рабочего пространства
• ножной переключатель управления
• USB-порт
