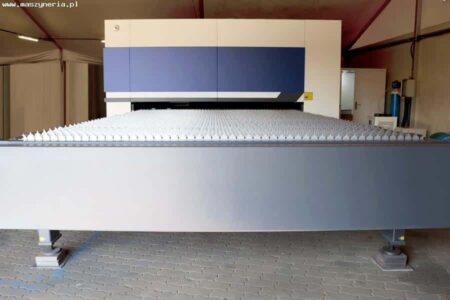

Laserová rezačka FIBER WUXI CHEERON QY-LC1500-2540

Laserová rezačka FIBER WUXI CHEERON QY-LC1500-2540 bola vyrobená spoločnosťou Wuxi Cheeron Qingyuan Laser Technology Co v roku 2020. Stroj je nový, bol zaradený do kontroly nuly až po zakúpení. Stroj používa laserový zdroj IPG Photonics (Nemecko) s výkonom 1,5 kW. Môže rezať bežnú oceľ s maximálnou hrúbkou 16 mm, nehrdzavejúcu oceľ s hrúbkou 8 mm a hliník s hrúbkou 3 mm. Trojosová rezačka vláknových laserov má veľkú reznú pracovnú plochu, ktorá je 4000 x 2500 mm. Je tiež vybavený okrem iného hlavou WSX Laser Head, optickým systémom a softvérom CypCut / by Friends Inc.., Uzavretou a osvetlenou reznou komorou, a veľká LCD obrazovka, ako aj široká škála príslušenstva.

Technické údaje laseru WUXI CHEERON FIBER QY-LC1500-2540

– dva automatické podávacie stoly: 4000 x 2500 mm
– pracovná plocha rezu: 4000 x 2500 mm
– uzavretá, osvetlená rezná komora so silným odťahom plynu
– HD kamery na sledovanie v žacej komore a vonkajšie sledovanie nakladacích stolov
– uzavretý kontajner s ovládacou skriňou, spolupracujúcimi zariadeniami a rôznymi druhmi príloh
– výkon laseru: 1 500 W
– vlnová dĺžka lasera: 1070 nm
– zrýchlenie: 1,0 G
– spotreba energie: 15 kW
– napájanie: 5-žilové, 3-fázové 400 V (+ -5%), 50 Hz (+ -1%)
– maximálna rýchlosť: 90 m / min
– minimálna šírka línie rezu: 0,15 mm (pre materiály s maximálnou hrúbkou 0,4 mm), v závislosti od hrúbky
– mechanická presnosť stola: + -0,05 mm
– presnosť opakovateľnosti umiestnenia osi X, Y, Z: + -0,02 mm
– hrúbka rezu, obyčajná oceľ: maximálne 16 mm, pre sériovú výrobu 12 mm
– hrúbka rezu, nehrdzavejúca oceľ: maximálne 8 mm, pre sériovú výrobu 6 mm
– hrúbka rezu hliníka: 3 mm

Najdôležitejšie súčasti rezača optických vlákien

– laserová hlava s automatickým zaostrovaním: WSX Laser Head
– laserový zdroj: IPG (Nemecko) výrobcom deklarovaná životnosť laserového zdroja je 100 000 ~ 70 000 h, v závislosti od zaťaženia
– optický systém (Veľká Británia)
– pohon jednej osi X: 1 000 W (Fuji, Japonsko)
– pohon jednej osi Y: 2 000 W (Fuji, Japonsko)
– pohon jednej osi Z: 750 W (Fuji, Japonsko)
– solenoidový ventil: Airtec (Taiwan)
– AC stýkač: Schneider (Nemecko)
– tlačidlový modul: Schneider (Nemecko)
– redukcia: Shimpo (Japonsko)
– chladenie: chladič, Hanli HL-1500
– stabilizátor / regulátor napätia: SBW-H-30kVA
– softvér: CypCut / od Friendess Inc.: angličtina; podporované formáty súborov: .dxf, PLT, Gerber, AI. a mnoho ďalších) v systéme Windows

Laser CHEERON QY-LC1500-2540 FIBER je úplne nový, vyrovnaný a okná sú stále chránené fóliou. Montáž a servis stroja je k dispozícii v Poľsku.
