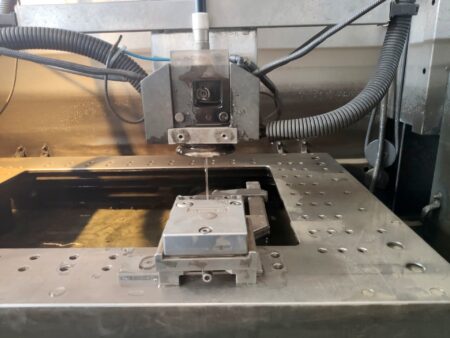

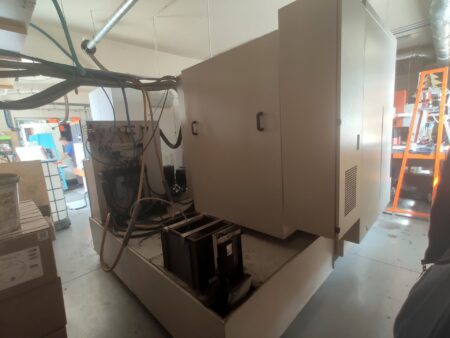

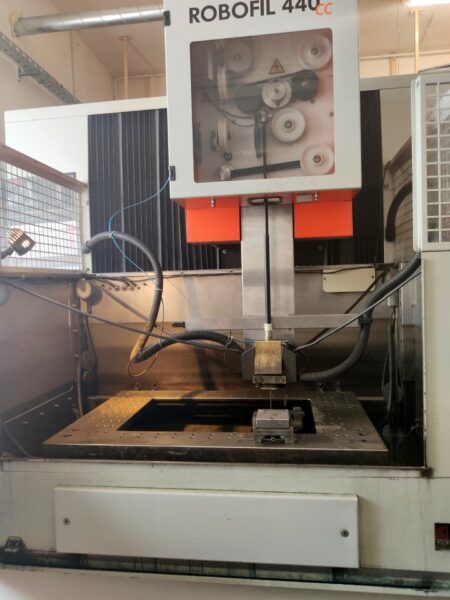

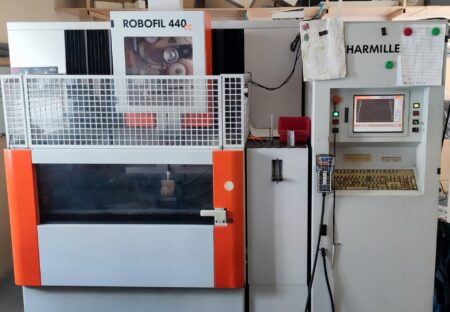

AGIE CHARMILLES ROBOFIL 440 CC huzalos szikraforgácsoló gép

Az AGIE CHARMILLES ROBOFIL 440 CC huzalos szikraforgácsoló gép t 2005-ben gyártották Svájcban. Számszerű vezérléssel van ellátva Windows XP rendszerrel, amely öt tengelyen (X, Y, Z, U, V) megmunkálást tesz lehetővé. Az X, Y és Z tengely mozgási tartománya 550, 350 és 400 mm, a tengely sebessége pedig a 0-900 mm / perc tartományban van. A kúp szöge 30 fok, magassága 400 mm. A gyöngymag lehetővé teszi egy legfeljebb 1500 kg tömegű és 1200x700x400 mm méretű tárgy feldolgozását. A dielektromos, azaz ioncserélt víz teljes kapacitása 1200 l, és áramlását automatikusan szabályozzák. A maró gyors CleanCut generátorral van felszerelve, amely az egész szakaszon véd a elektrolitikus hatástól, a nagyolástól a simításig. 400 mm2 / perc vágási sebességet biztosít és minimális felületi érdességet garantál, 0,2 µm.

Az AGIE CHARMILLES ROBOFIL 440 CC vezetékes EDM gép műszaki paraméterei

– X / Y / Z tengelymenet: 550/350/400 mm
– U / V menet: 550/350 mm
– kúpszög / magasság: + – 30/400 fok / mm
– mozgásmérő rendszer: vonalzók mérése
– XYUVZ mérési felbontás: 0,5 um
– tengelysebesség: 0… 900 mm / perc
– ütközésvédelem tengelyekhez: X, Y, U, V, Z
– a megmunkálás típusa: merülő drótvágás
– a teljes berendezés méretei (szélesség x mélység x magasság): 2600 x 2810 x 2080 mm
– a tartály tömege dielektromos nélkül: 400 kg
– a berendezés teljes tömege dielektromos nélkül: 3250 kg
– a dielektromos berendezés össztömege: 4 450 kg

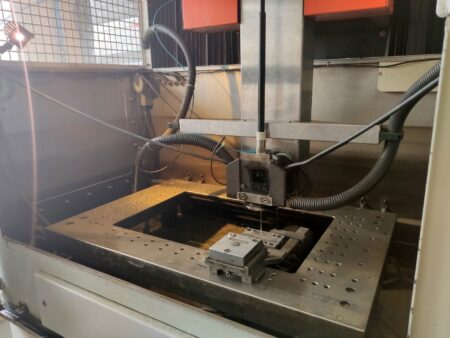

Munkaterület
– típus: kabin 1 szárnyas ajtóval
– max. munkadarab méretei (szélesség x mélység x magasság): 1200 x 700 x 400 mm
– max. munkadarab súlya: 1500 kg
– dielektromos szint min./max. : 0/435 mm
– dielektromos szintbeállítás: automatikus

Öblítés
– programozható nyomásszintek: 4
– befecskendezési nyomás, felső fúvóka: 2/4/8/13 bar
– befecskendezési nyomás, alsó fúvóka: 2/4/8/13 bar

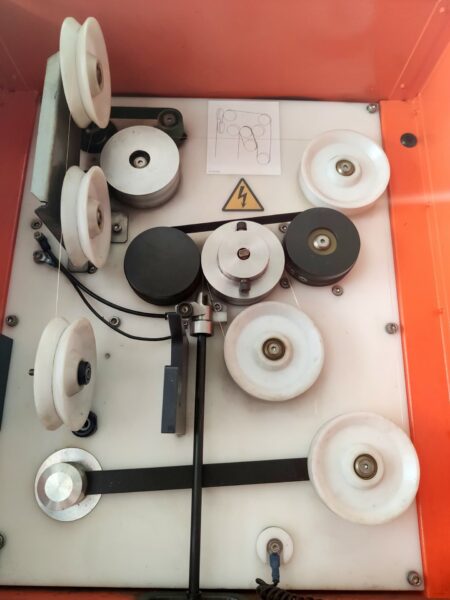

Elektróda / vezeték
– szokásos huzalvezetők: 0,25 mm
– programozható huzaltekercselési sebesség: 0,5… 15 m / perc
– programozható vezetékhúzás: 0,3… 2,5 daN
– automatikus kábelmenetesítés: 0,1 / 0,2 / 0,25 / 0,3 mm
– min. Előlyuk átmérője az automatikus csapoláshoz: 0,8 mm
– max. Magasság 0,25 mm-es huzallal történő automatikus menetvágáshoz: 300 mm
– megengedett súlyok és hengerek: 1,6 (K100) / 3,5 (K125) / 6 (K160) 8 kg (a DIN szabványok szerint) vagy 3 (P3) / 5 (P5) kg (a JIS szabványoknak megfelelően)

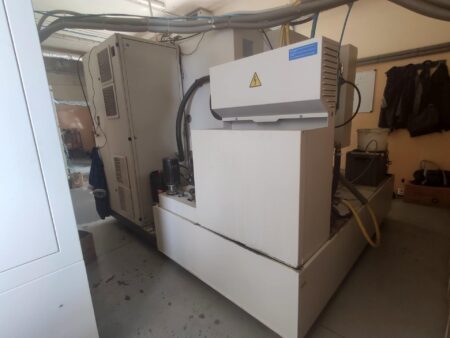

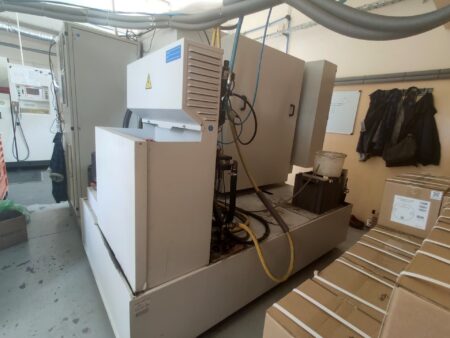

Dielektromos
– típus: ioncserélt víz
– teljes dielektromos térfogat: 1200 l
– szűrőpatronok: 4
– ionmentesítő palack: 1
– az ionmentesítő gyanta teljes térfogata: 20 l

A dielektrikum hűtése
– típus: víz / vízcserélő

Gyors CleanCut generátor
– kétforrású generátor ISOPULSE: FI 240 SL / FI 240 SLP / FI 440 SL / FI 440 SLP
– elektrolitikus hatás elleni védelem: a nagyolástól a simításig
– vágási sebesség: 400 mm2 / perc
– minimális felület (felületi érdesség): 0,20 um Ra

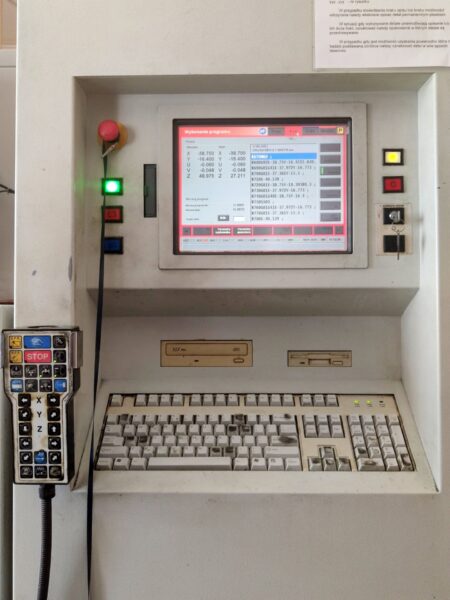

Numerikus vezérlés
– képernyő: 12 „TFT
– elérhető nyelvek: francia, angol, német, olasz, spanyol
– Felhasználói memória kapacitás: 6 Gb
– operációs rendszer: Windows XP
– adatválasztás: érintőképernyő
– billentyűzet: alfanumerikus számítógép
– CD-ROM: szabványos
– Ethernet port, USB: szabványos
– párhuzamos port: szabványos
– távirányító: alapfelszereltség

Villamos energia
– háromfázisú bemeneti feszültség: 400 V
– hálózati frekvencia (2 változat): 50 vagy 60 Hz
– teljesítménytényező: 0,8
– teljes beépített teljesítmény: 10 kVA
– elfogadható ingadozások: + -10%
– megengedett mikrokapcsolások: 4 ms

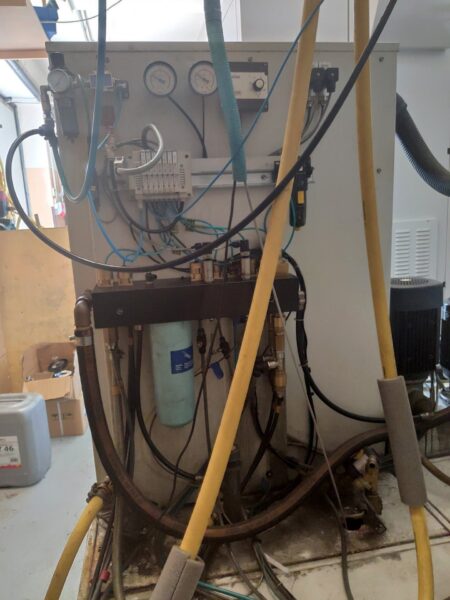

Levegőellátás
– nyomás: 6… 7 bar
– minimális áramlás: 150 l / perc

Megengedett környezeti feltételek
– hőmérséklet az optimális pontosság érdekében: 20 + -1 ° C
– a készülék üzemi hőmérséklete: 15… 30 C
– megengedett relatív páratartalom: 40… 80%
– max. gépi hangkibocsátás (a súlyozott hangnyomás egyenértékű folyamatos szintje a munkahelyen): 76 dB
– hőstabilizációs idő: 3h
– az elektromos berendezések védettségi szintje: IP 43

A főbb lehetőségek listája
– 12 kVA autotranszformátor (feszültség: 204 V, 220 V, 240 V, 380 V, 400 V, 420 V, 440 V, 480 V, 575 V)
– dielektromos hűtő, 50 Hz (termogamma)
– dielektromos hűtő, 60 Hz (termogamma)
– M kiegészítő funkciók
– 0,1 mm átmérőjű készlet
