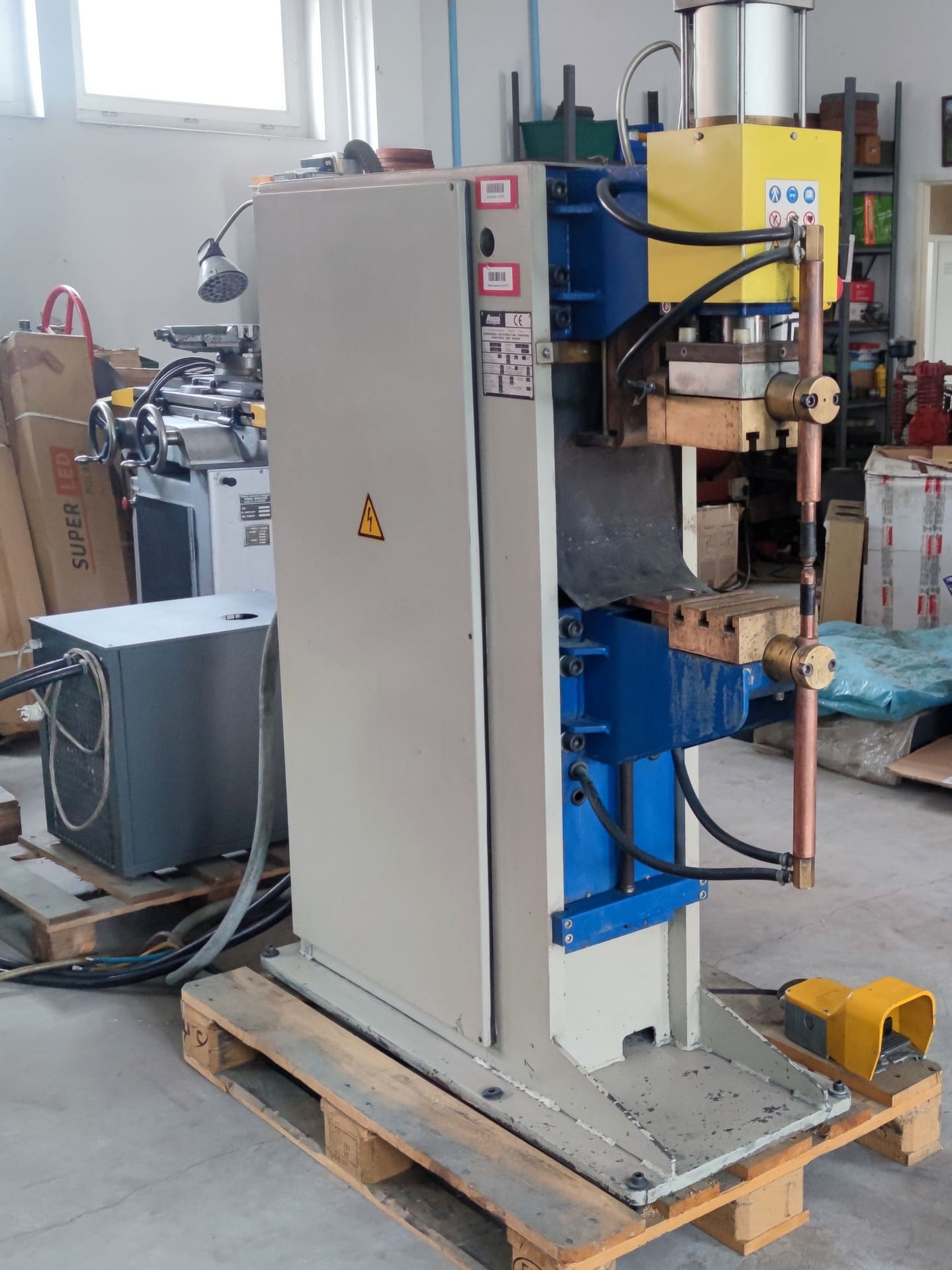

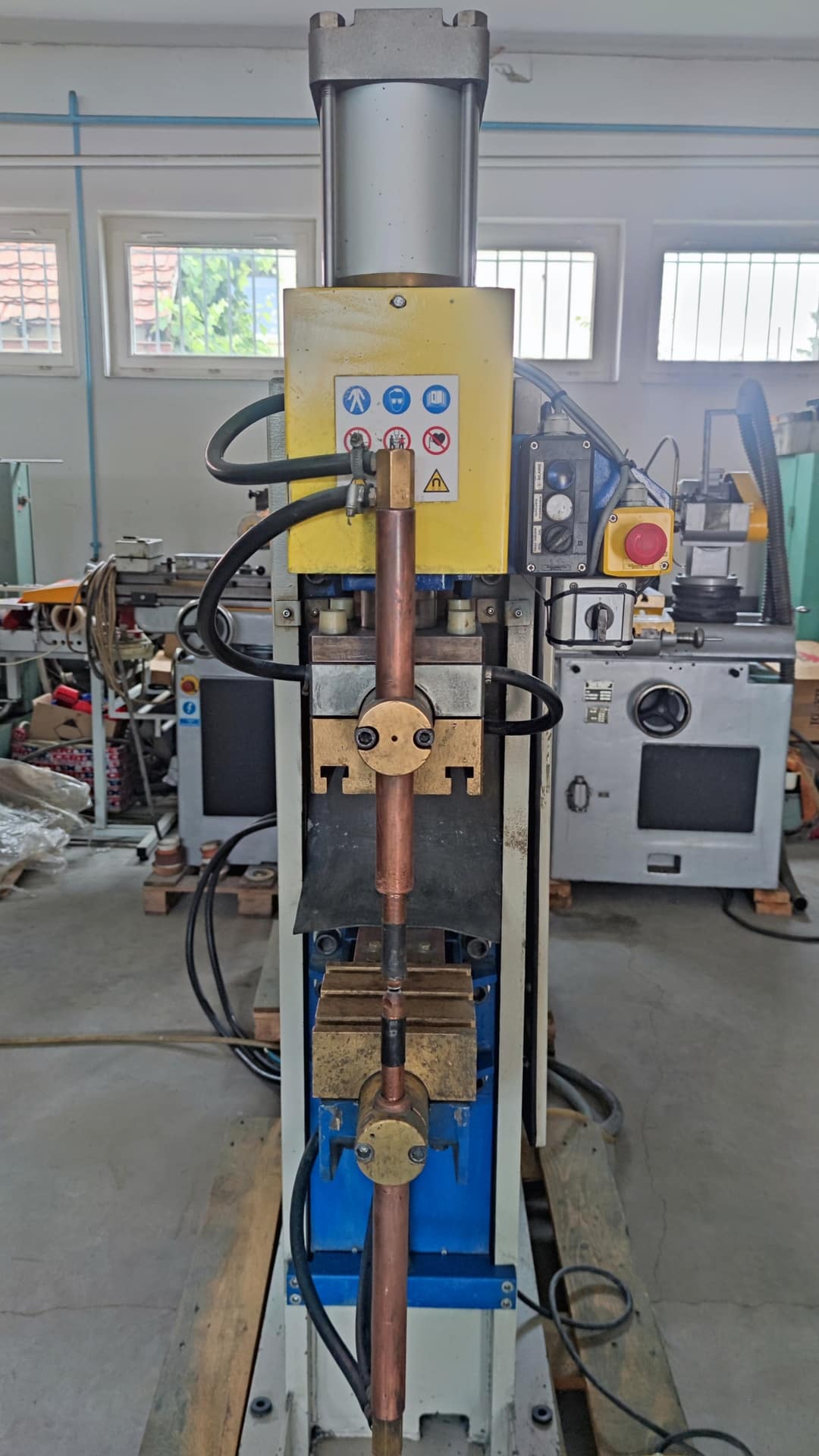

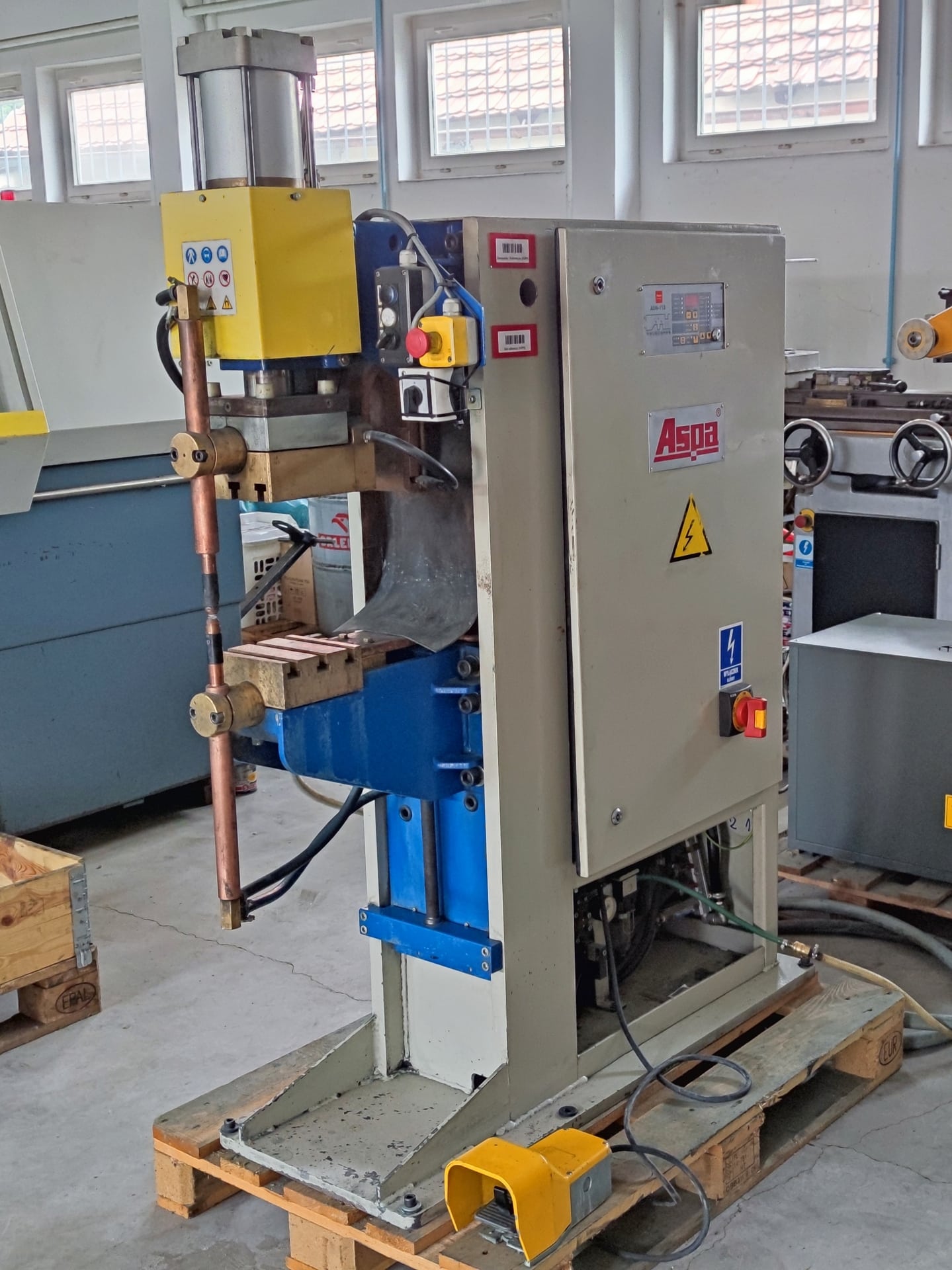

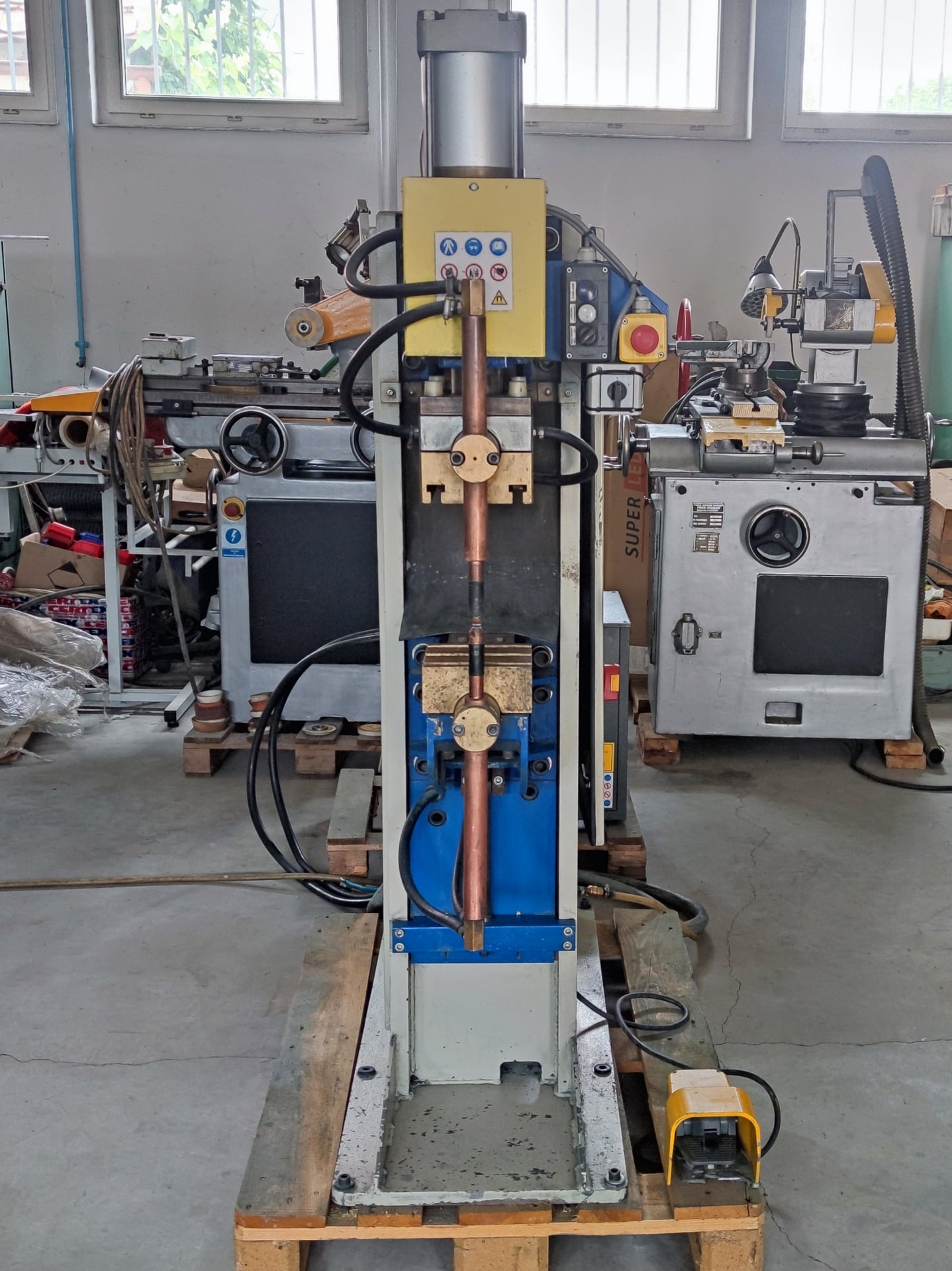

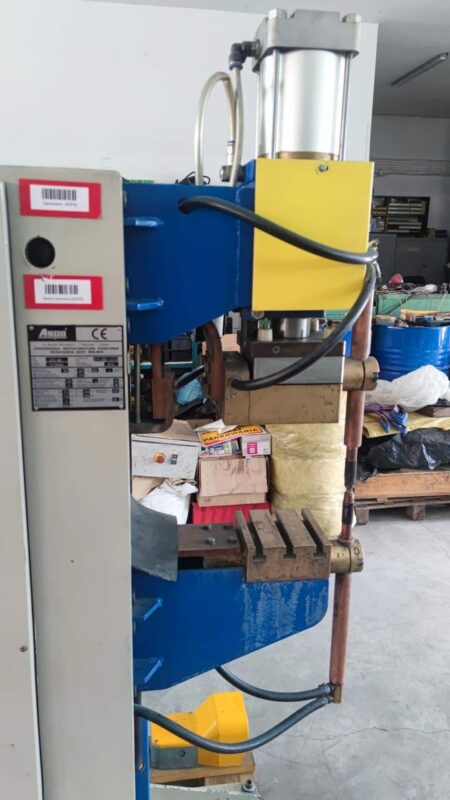

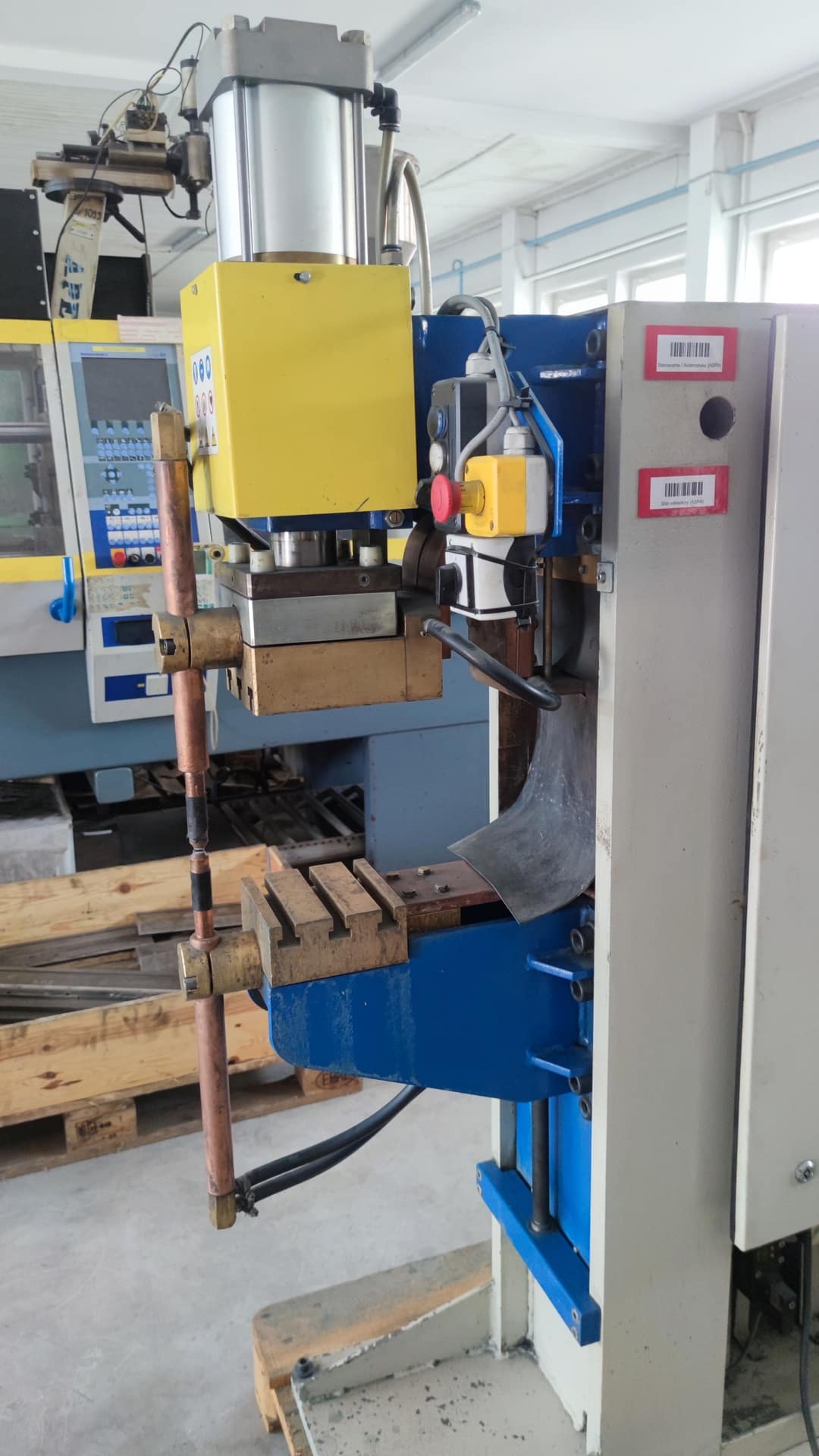

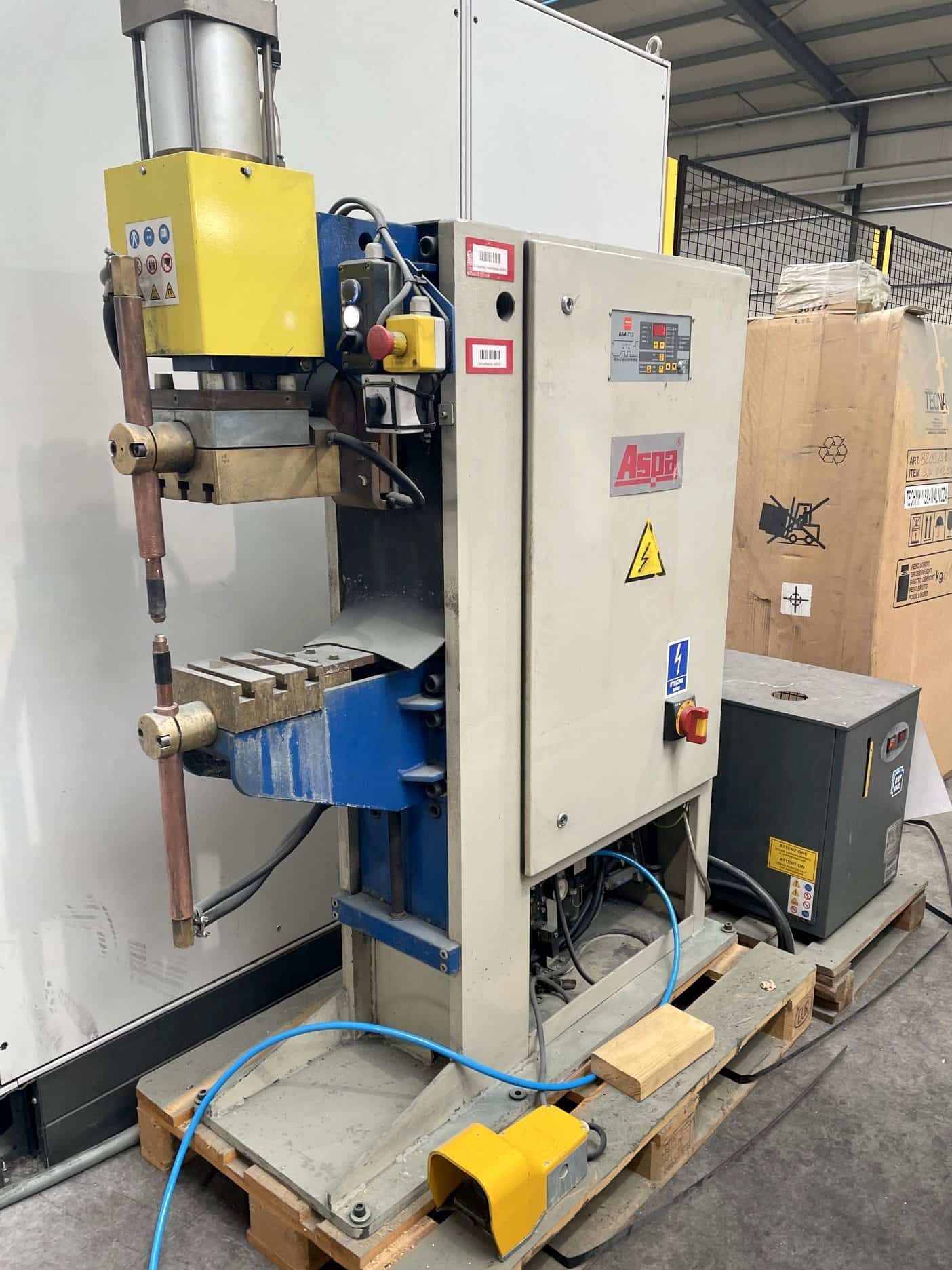

ASPA ZPm-80 ponthegesztő gép

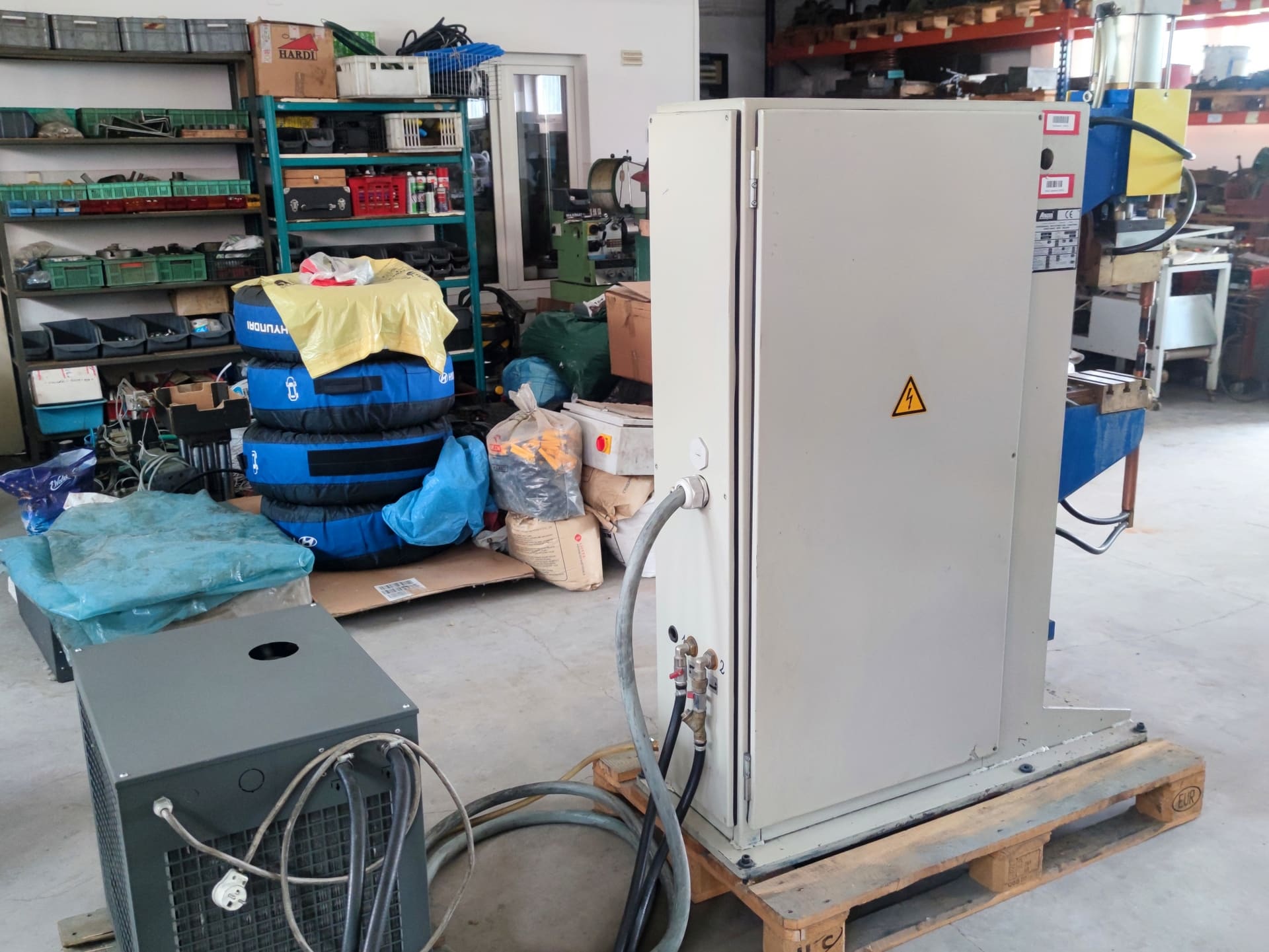

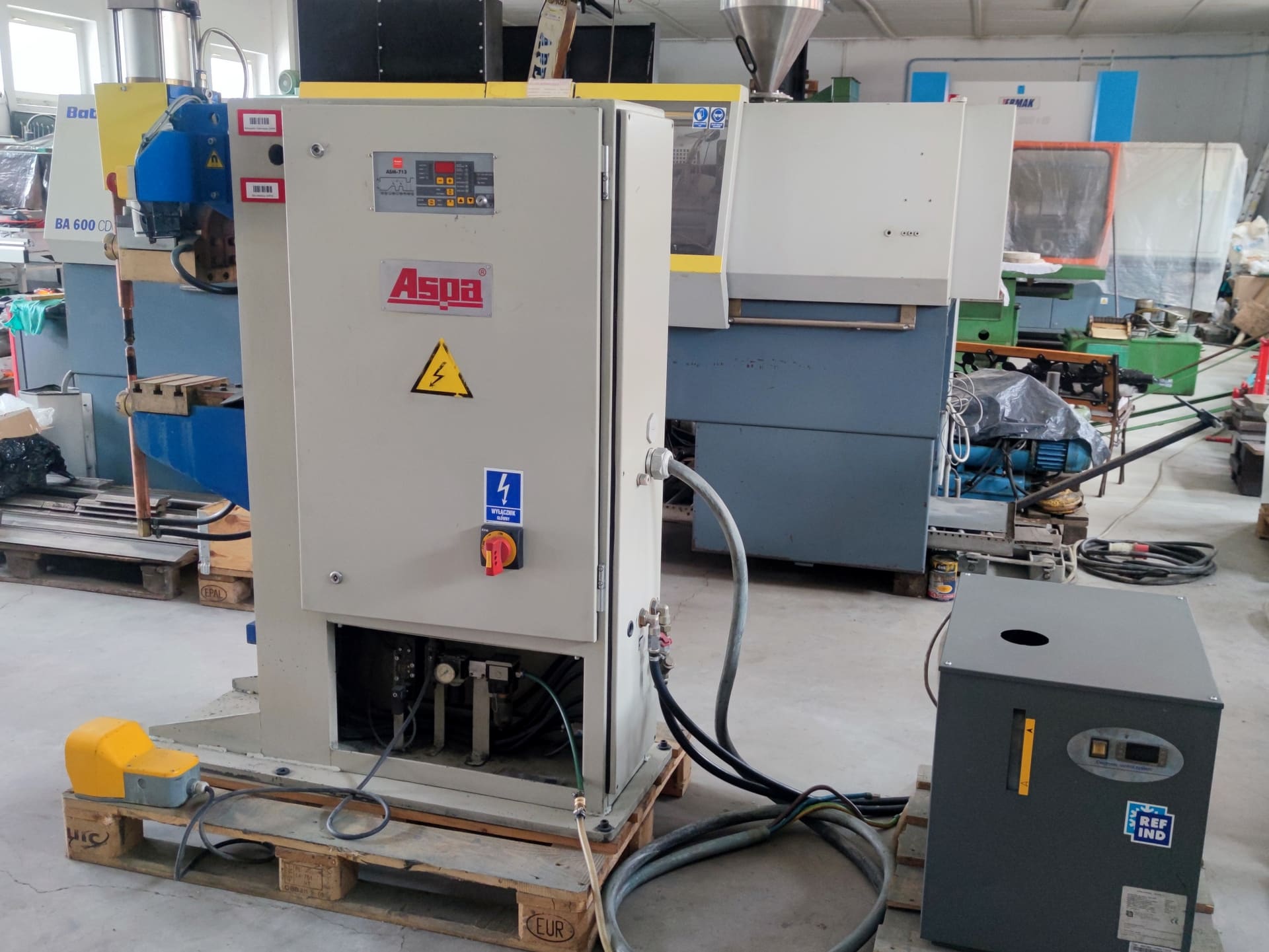

ASPA ZPm-80 ponthegesztő gép, amelyet 2015-ben gyártottak Lengyelországban, többek között alumíniumból, rozsdamentes acélból, sárgarézből és fekete acélból készült munkadarabok ellenállásos pont- vagy vetülékhegesztésére tervezték. A folyamat során a gép két, legfeljebb 6 mm vastagságú fémlemezt melegít, amíg azok képlékeny állapotba nem kerülnek, hogy lehűlés után elválaszthatatlan egésszé egyesítse őket. A munkadarabok összeillesztését elektródák végzik, amelyeken keresztül ponthegesztés esetén 191 kVA, illetve vetülékhegesztés esetén 197 kVA maximális áram folyik át. A ZPM-80 pont- és vetülékhegesztő gép az elektródák hűtésére szolgáló OMI CHW M21 hűtővel, lábvezérlővel és elektródákkal van felszerelve. A gép teljes tömege 690 kg.

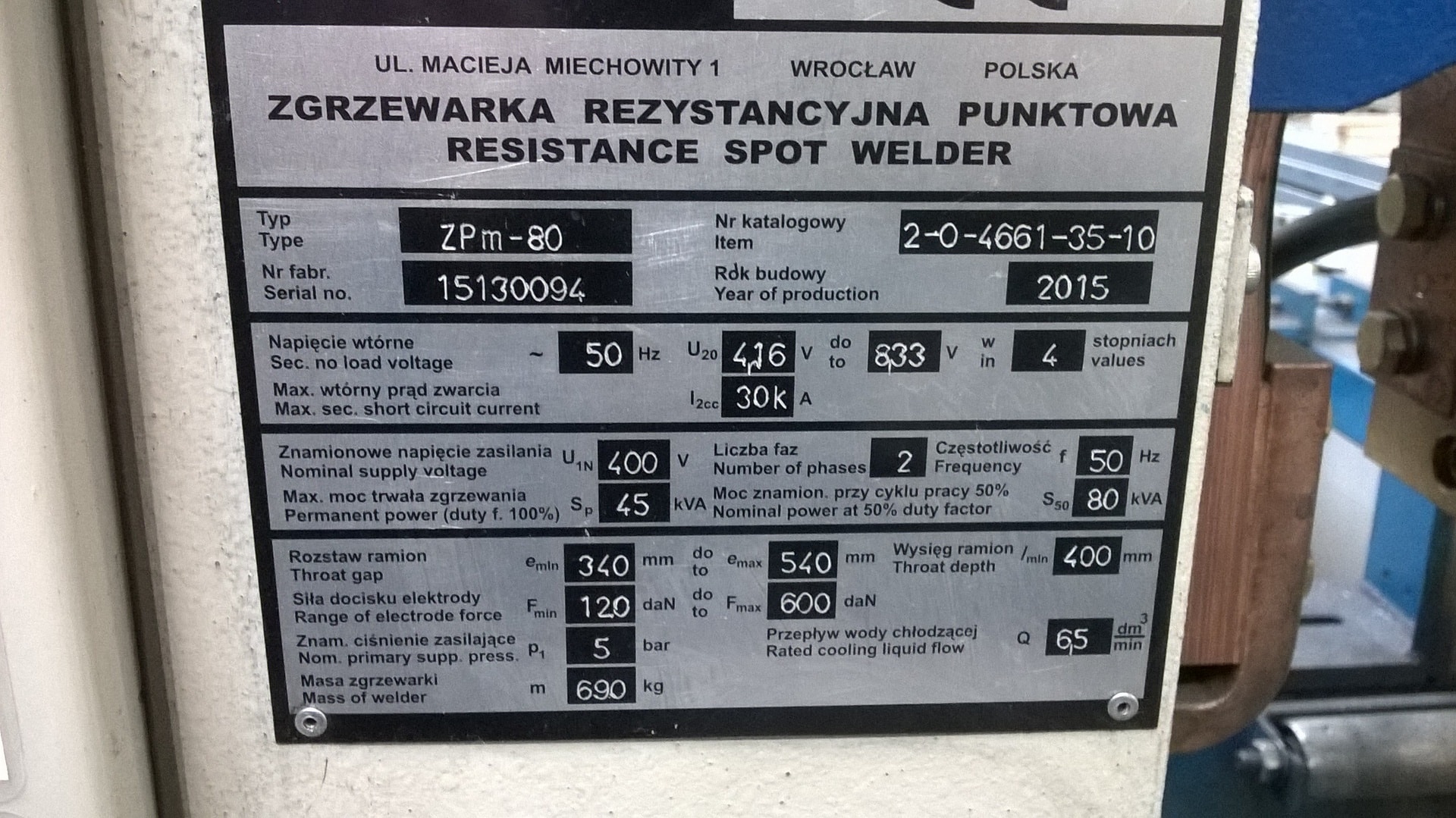

Az ASPA ZPm-80 hegesztőgép műszaki adatai

• feldolgozott anyagok: acél, rozsdamentes acél, alumínium, alumíniumötvözetek, sárgaréz, nikkelötvözetek, krómötvözetek, hőálló acélötvözetek, horganyzott lemezek, kerek acélrudak
• maximális munkadarabvastagság (acél): 6 mm
• maximális munkadarabvastagság (rozsdamentes acél): 2 mm
• maximális munkadarabvastagság (hőálló acél): 2 mm
• maximális munkadarabvastagság (horganyzott acéllemez): 2 mm
• maximális munkadarabvastagság (nikkel/króm ötvözet): 2 mm
• maximális munkadarabvastagság (sárgaréz): 1,5 mm
• maximális munkadarabvastagság (alumínium és ötvözetei): 1,2 mm
• kartávolság-tartomány: 340-540 mm
• kar hatótávolság (ponthegesztés): 400 mm
• kar hatótávolság (vetülékhegesztés): 280 mm
• maximális ponthegesztési teljesítmény: 191 kVA
• maximális vetülékhegesztési teljesítmény: 197 kVA
• szekunder rövidzárlati áram (ponthegesztés): 29 kA
• szekunder rövidzárlati áram (vetülékhegesztés): 30 kA
• maximális ponthegesztési áram: 23,2 kA
• maximális hegesztési áram: 24 kA
• maximális elektródafeszítő erő: 600 daN
• minimális elektródafeszítő erő: 120 daN
• alsó meghosszabbító kar átmérője: 63 mm
• elektródadugótartó átmérője: 32 mm
• elektródakúp: 19 mm
• gépkúp: 1:10
• munkahossz: 75 mm
• maximális szekunder rövidzárlati áram: 30 Ka
• maximális állandó hegesztési teljesítmény: 45 kVA
• névleges teljesítmény 50%-os üzemmódban: 80 kVA
• hűtő hűtőteljesítmény: 2100 W
• hűtővíz áramlás: 6,5 dm3/perc
• maximális hűtővíznyomás: 4 bar
• minimális hűtővíznyomás: 2 bar
• sűrített levegő fogyasztás (1000 ponthegesztés 5 bar nyomáson, maximális munkahossz és ø 125 mm-es henger): 20 m3
• maximális sűrített levegő nyomás: 5 bar
• minimális sűrített levegő nyomás: 1 bar
• minimális vízfogyasztás névleges teljesítmény mellett: 390 l/h
• késleltetett biztosítékok: 250 A
• tömlőátmérő (bemenet/kimenet): 8 mm
• a tömlők minimális belső átmérője: 10 mm
• hálózati kábelek keresztmetszete L=10 m esetén: 2×70+35 mm2
• hálózati kábelek keresztmetszete L=30 m esetén: 2×95+50 mm2
• tápegység: 2x 400 V; 50 Hz
• a ZPm 80 hegesztőgép súlya: 690 kg

Az ASPA ZPm 80 hegesztőgép felszereltsége

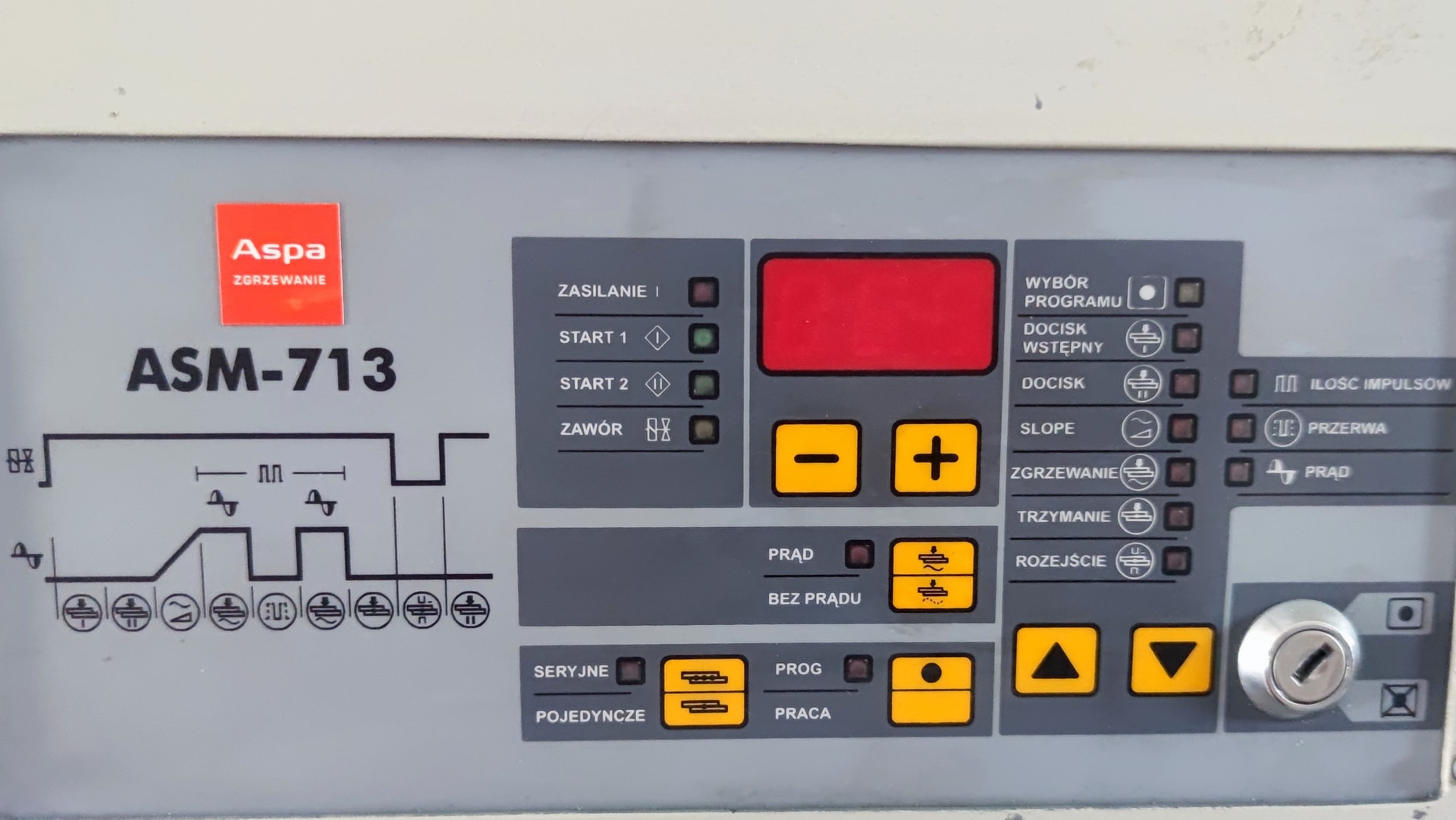

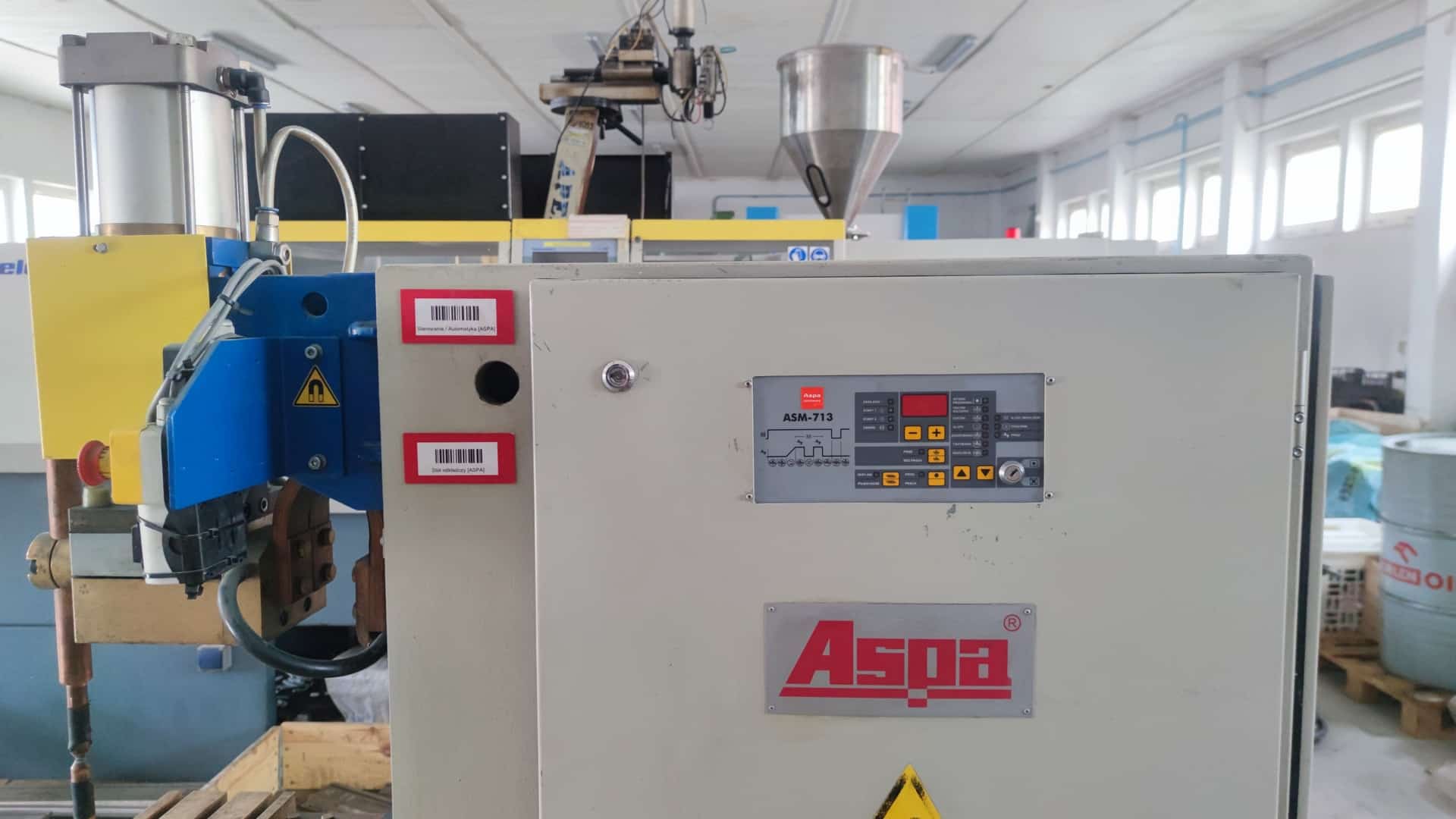

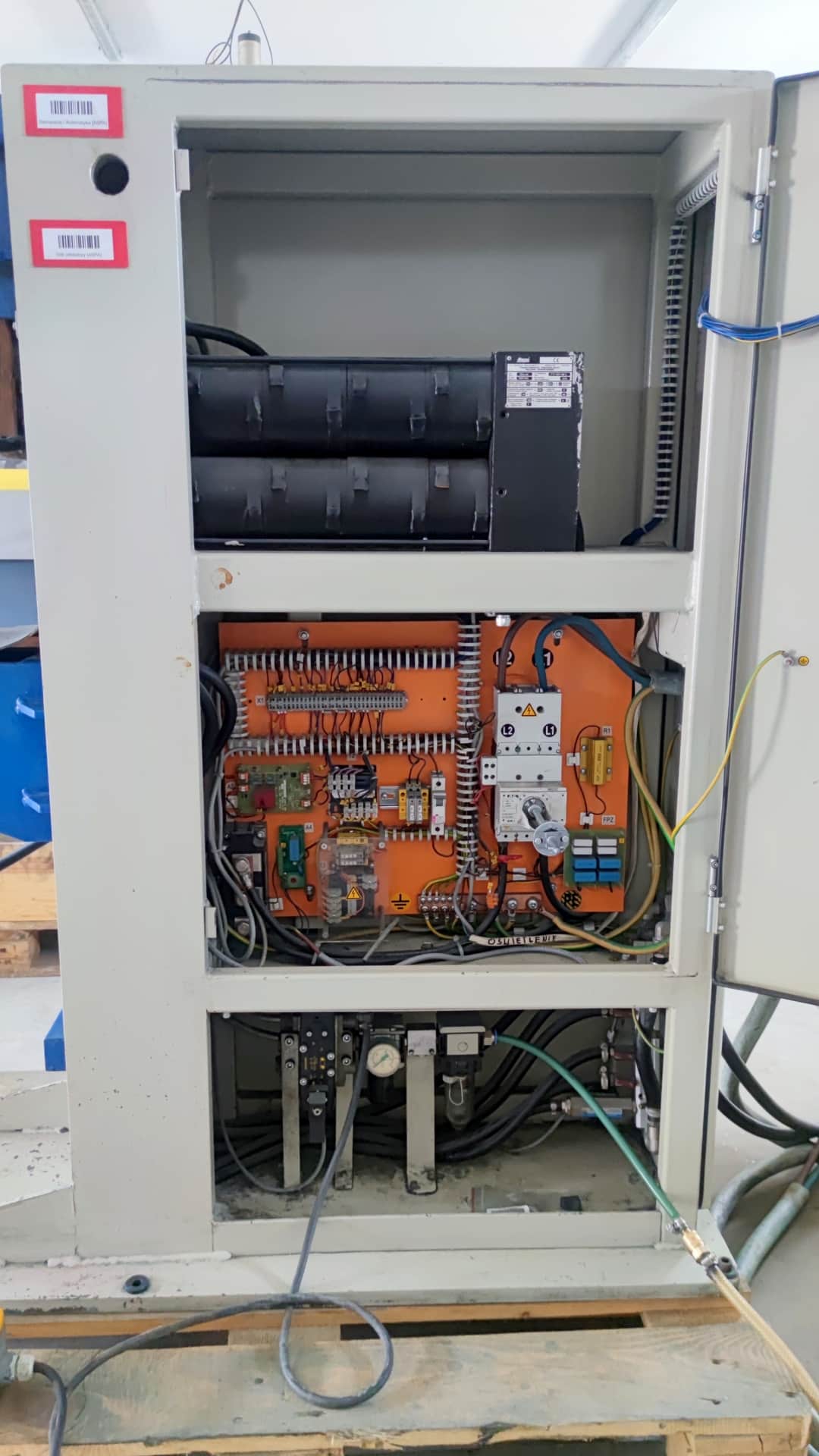

• vezérlőegység: ASPA ASM-713

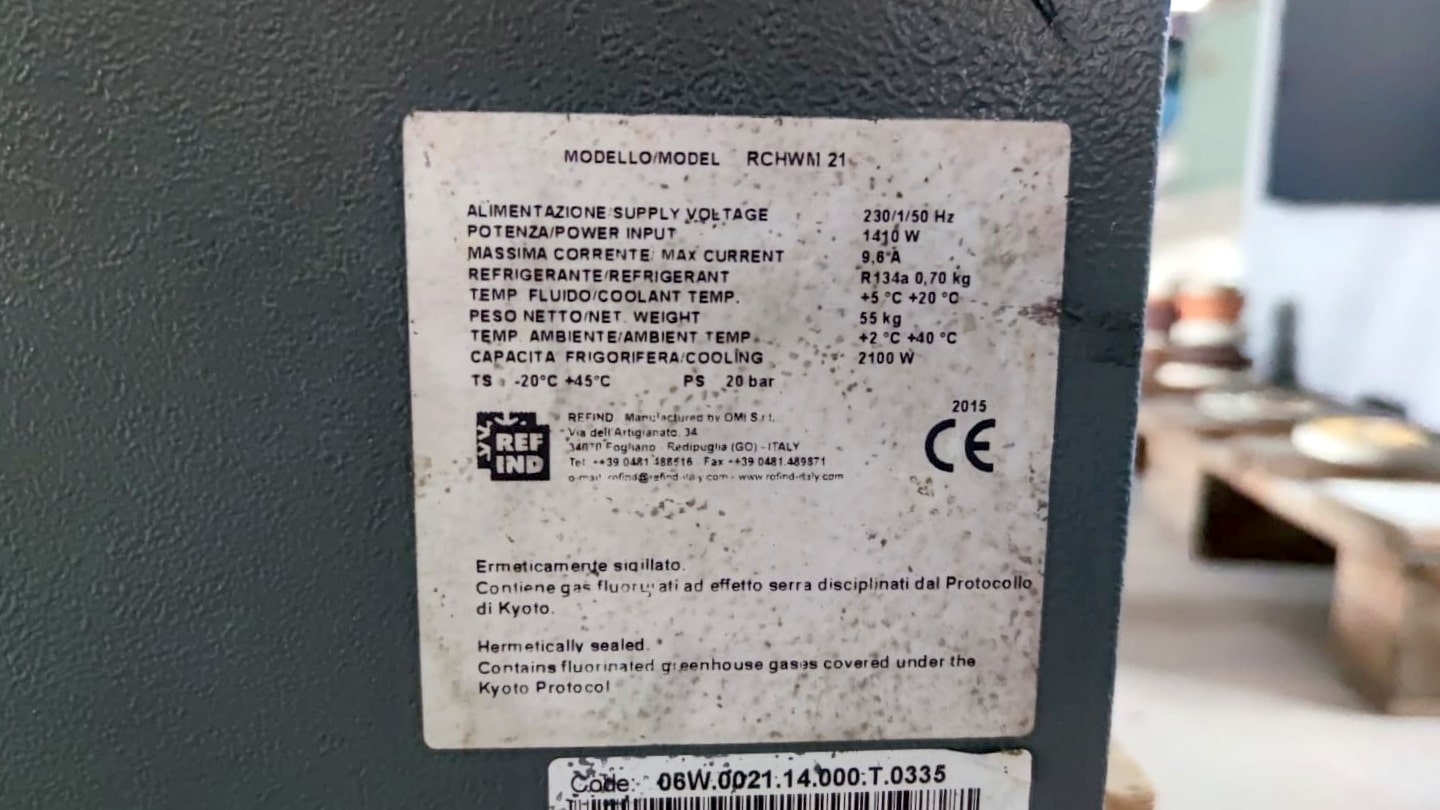

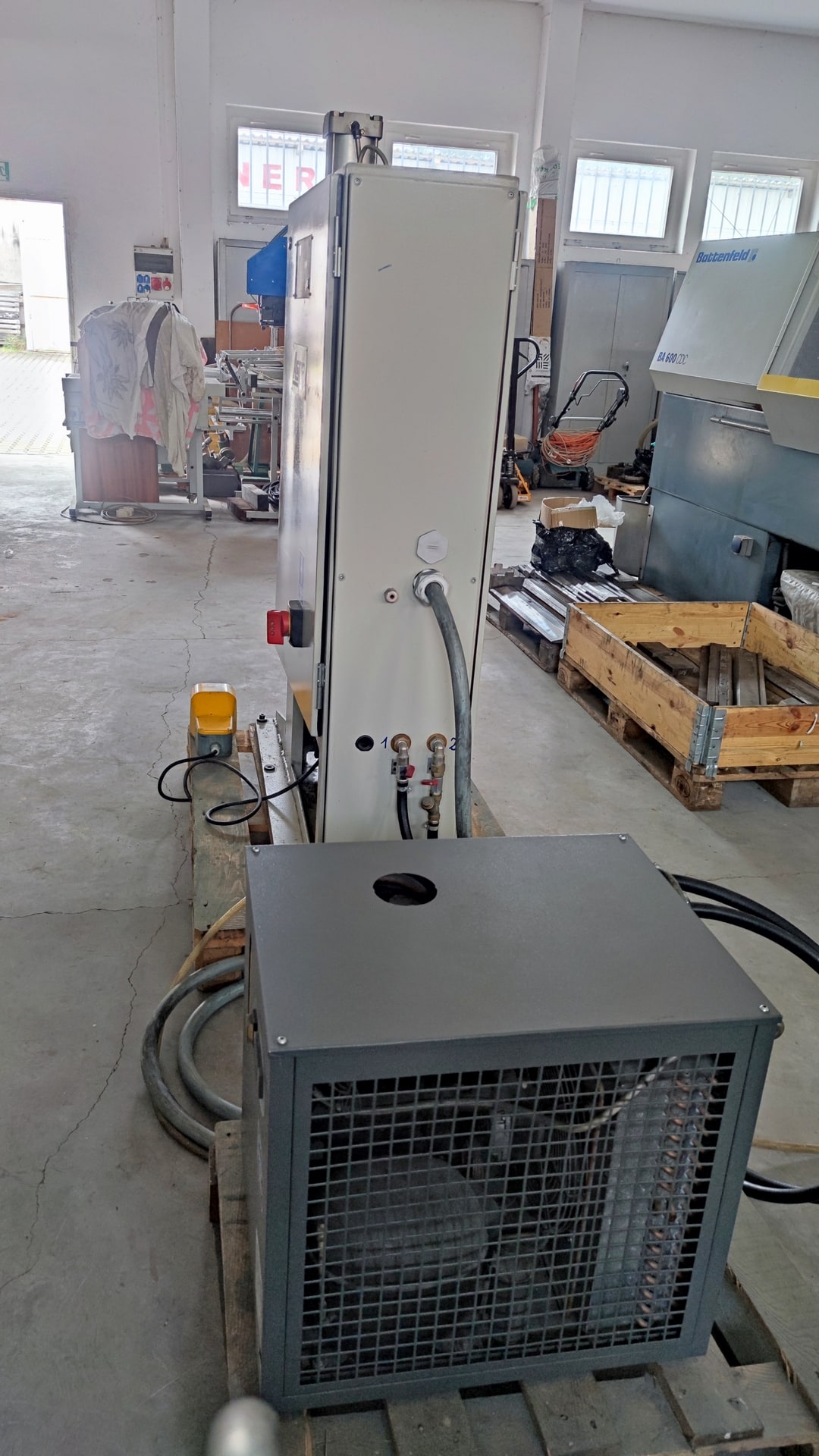

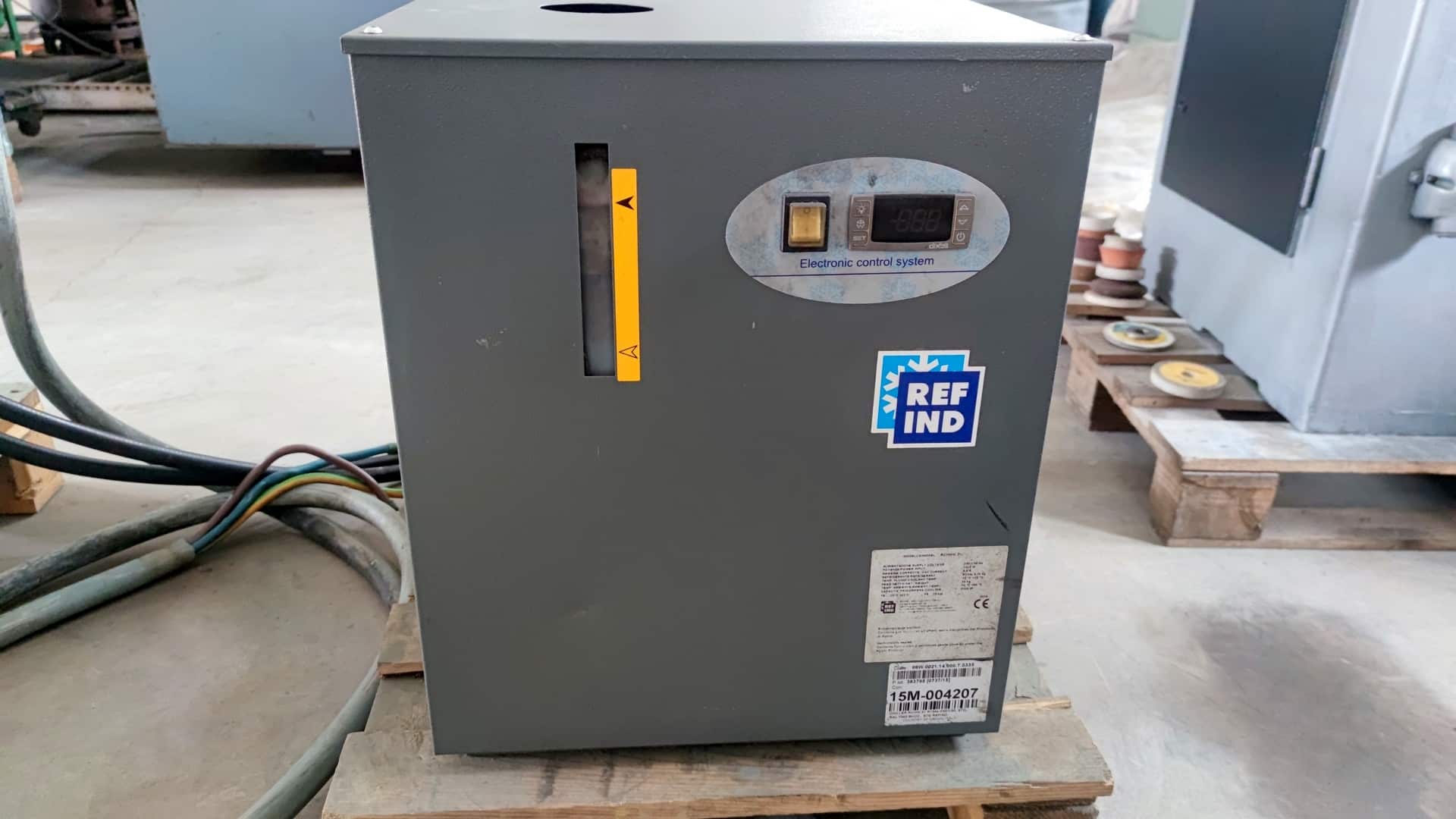

• hűtő: OMI CHW M21

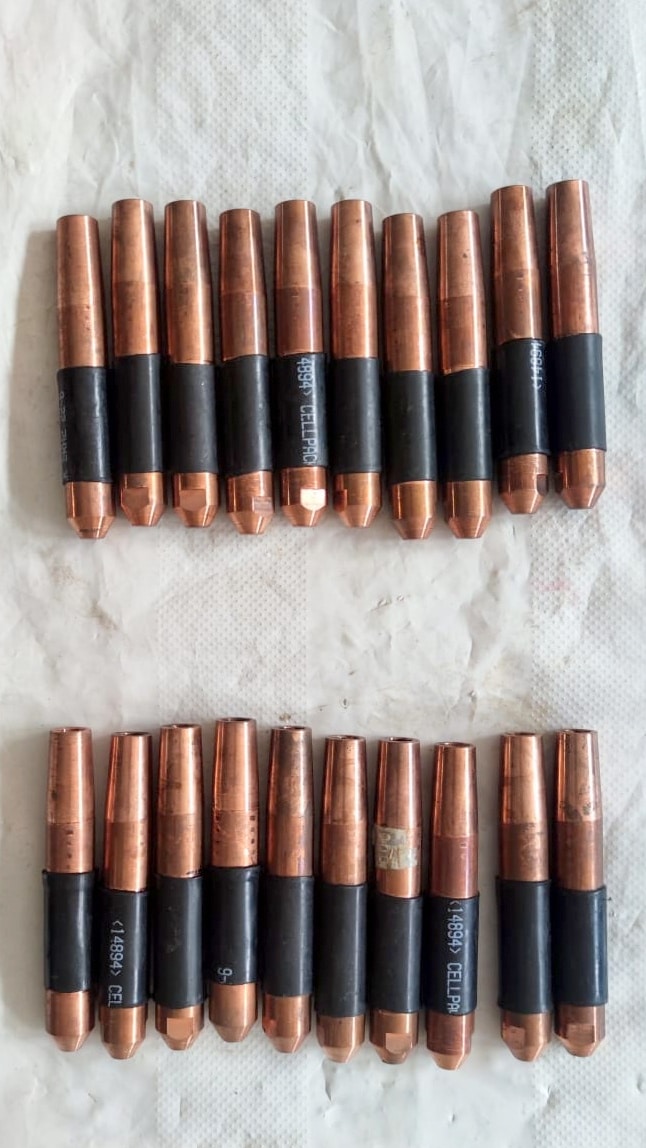

• 20 darab elektróda (10 készlet)
• lábvezérlő
• műszaki dokumentáció
