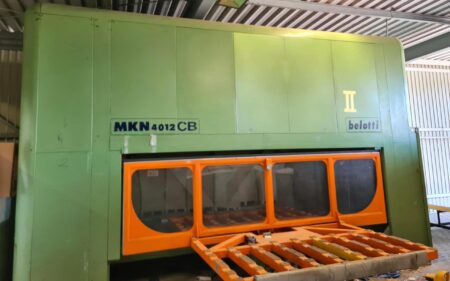

BELOTTI MKN 4012 CB 5-TENGELYES függőleges megmunkálóközpont

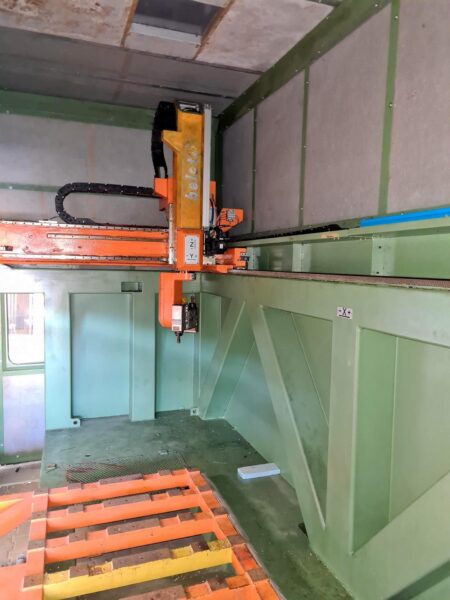

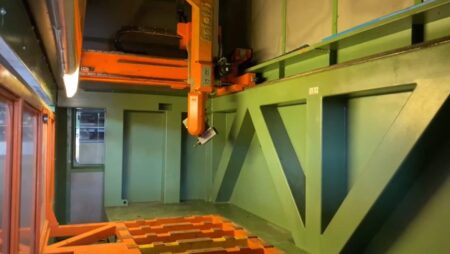

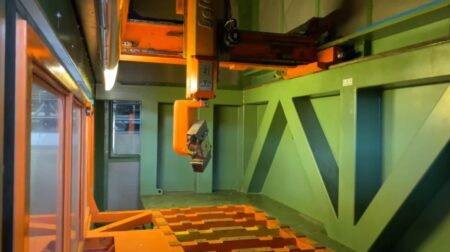

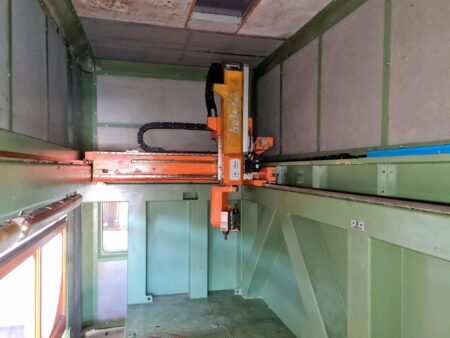

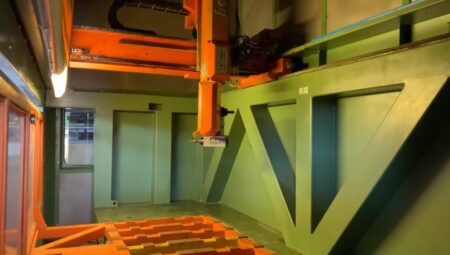

BELOTTI MKN 4012 CB 5-TENGELYES függőleges megmunkálóközpont 2005-ben készült Olaszországban. A gép öt tengelyen (X,Y,Z,C,A) dolgozza meg a munkadarabot, és mindegyik tengely egy-egy kefés szervomotorral van felszerelve. A tengelytolások 4000 mm (X tengely), 1200 mm (Y tengely), 800 mm (Z tengely), -450/+90° (C forgástengely) és -307,5/+7,5° (A forgástengely).

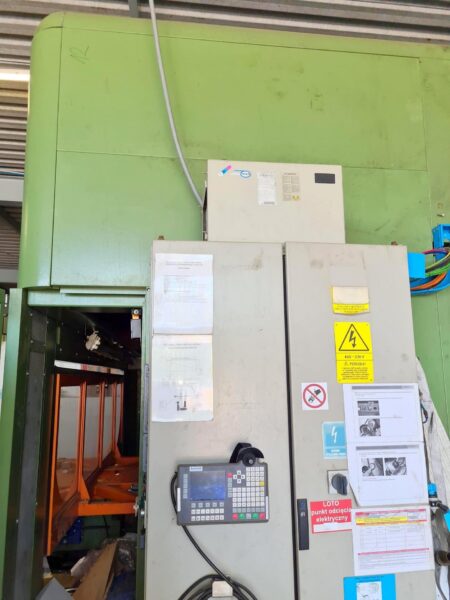

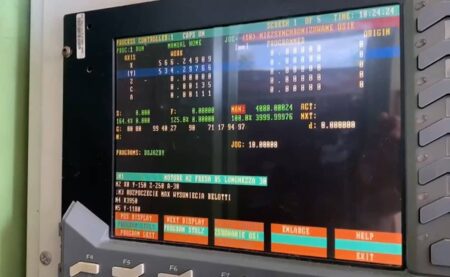

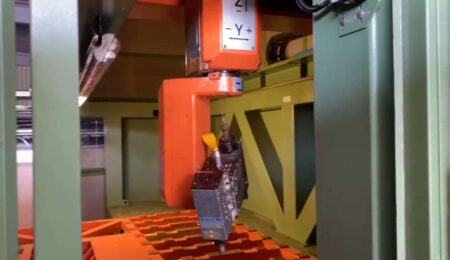

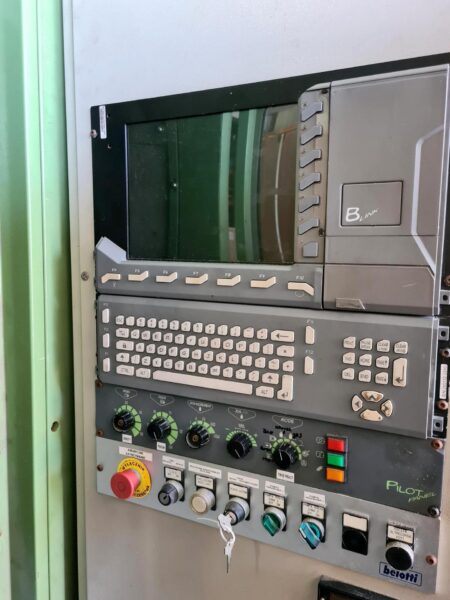

A maróközpont orsója 24000 fordulat/perc sebességgel forog. A megmunkálóközpont vezérlése egy OSAI 10/510 numerikus vezérléssel történik, amelynek vezérlőpanelje a gép testén található. A marógép fel van szerelve be- és kirakodó rendszerrel és automatikus kenéssel is. A gép teljes tömege 5000 kg.

A BELOTTI MKN 4012 CB 5 tengelyes maróközpont műszaki adatai

• 5 tengely (X,Y,Z,C,A)

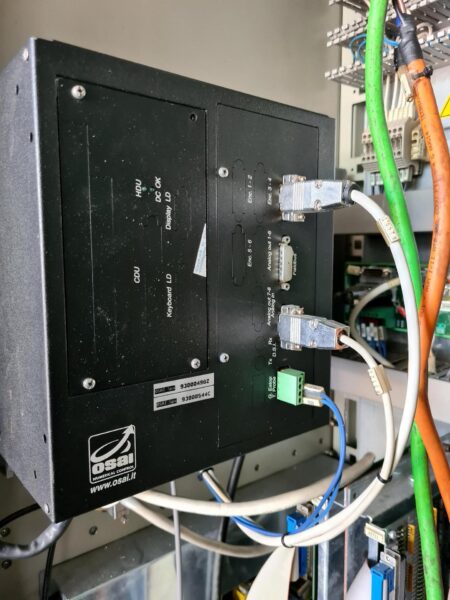

• CNC vezérlés: OSAI 10/510
• előtolási sebesség X/Y/Z tengelyeken: 4000/1200/800 mm
• a forgástengely C szögtartománya: -450/+90°
• a forgástengely A szögtartománya: -307,5/+7,5°
• gyors előtolási sebesség az X/Y/Z tengelyeken: 80/80/60 m/perc
• forgási sebesség a C/A tengelyeken: 40/30 rpm
• orsó fordulatszám: 24000 rpm
• be- és kirakodó rendszer
• automatikus kenés
• energiaellátás: 400V/50 Hz (+/-5%)
• nyomás: 6 bar
• teljesítmény: 26 kVA
• a gép méretei (hosszúság x szélesség x magasság): 6500 x 4900 x 4200 mm
• össztömeg: 5000 kg
