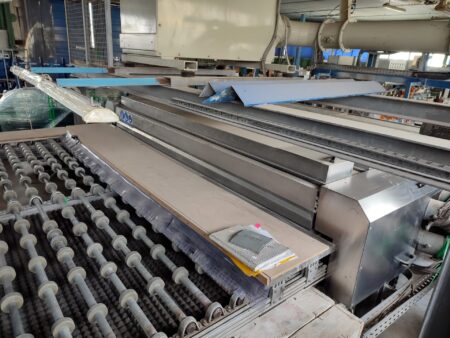

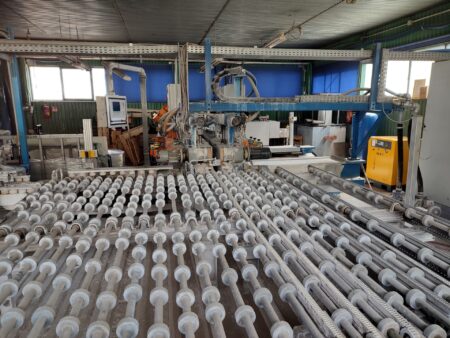

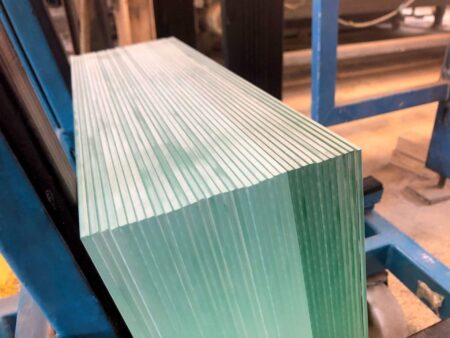

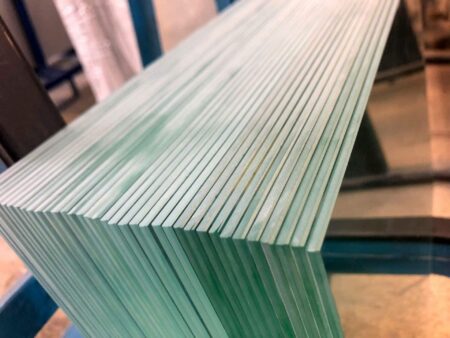

BENTELER tecGrinder üvegcsiszoló gép

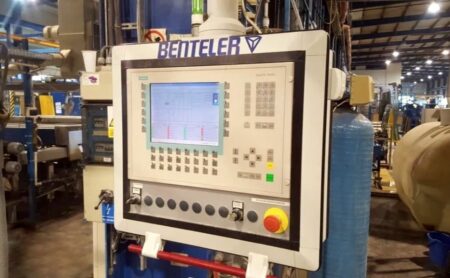

BENTELER tecGrinder üvegcsiszoló gép 2005-ben készült Németországban. A gép, amely egy csiszolóállomásból, egy polírozóállomásból és egy alátétből áll, párhuzamos, legfeljebb 21 mm vastagságú üvegélek egyidejű csiszolására és polírozására szolgál. Az üvegcsiszológép a legmodernebb SIEMENS vezérlővel rendelkezik, amely lehetővé teszi a csiszolási paraméterek egyszerű és kényelmes programozását.

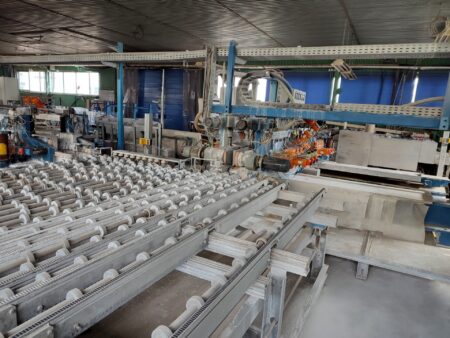

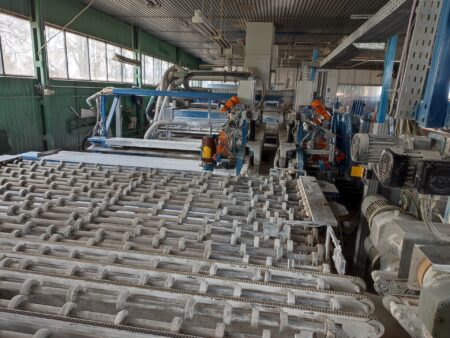

Az üvegfeldolgozási folyamat az üvegtábla magasságának és szélességének automatikus beállításával kezdődik, korrózióálló lineáris vezetők, nyomógerendák és felső nyílások segítségével. A holtjáték kiküszöbölése érdekében a vezérlőrendszer közvetlen mozgást végez a végső pozícióba, a visszafelé irányuló mozgás lelassítása nélkül. A beállítás után a munkadarabokat egy speciális, négy szinkronizált fogazott szalaggal ellátott szállítószalag segítségével mozgatják a feldolgozási szakaszok között.

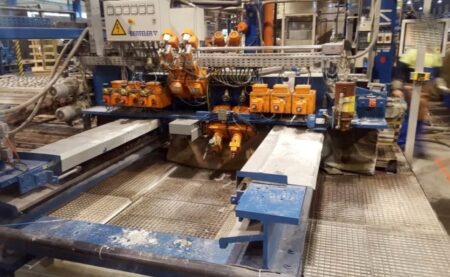

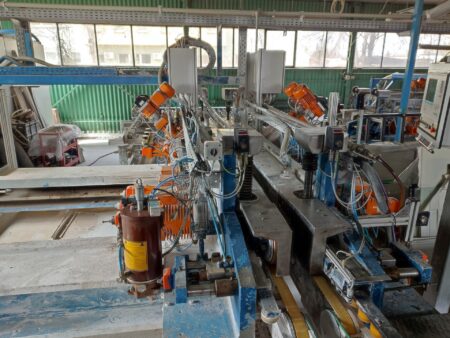

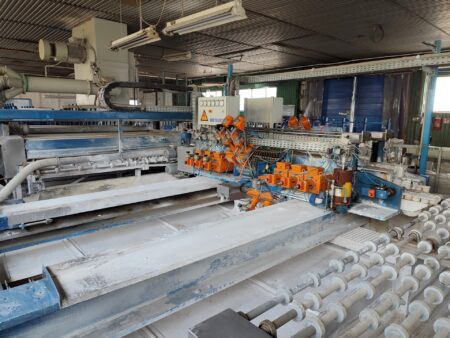

Az üveget a kettős élű üvegmegmunkáló gép teljes hosszában rugalmas nyomóprofillal ellátott nyomószalagok szorítják szilárdan. Minden egyes szállítószalagot külön-külön egy szinkronizált motor hajt. Az üvegcsiszológép csiszolóállomása a precíz élmegmunkálást csúszórotorokkal ellátott, nagy pontosságú BENTELER-csiszolóorsókkal végzi, amelyeket alacsony légnyomással hajtanak, hogy a hűtőfolyadéktól való tartós védelmet biztosítsák.

A csiszolóállomás konstrukcióját nagy merevség jellemzi, és úgy tervezték, hogy megakadályozza a hűtőfolyadék behatolását a gépvázba és a csiszolóorsókba. Miután ez a szakasz befejeződött, a megmunkált üveget gyémánt- és csészekorongokkal ellátott precíziós orsókkal csiszolják. A csiszolókorongok pneumatikusan generált nyomása a rotor lineáris pozícionálásán keresztül szinte súrlódásmentesen kerül átvitelre, ami kíméletes előtolást és pontos nyomást eredményez.

Végül a munkadarabok a BENTELER tecWasher mosógépbe kerülnek, amely a munkadarab alapos mosására és szárítására szolgál. A mosógép SIEMENS S7 PLC vezérlővel van felszerelve a gép belső folyamatainak vezérléséhez. Az üvegmosóval ellátott üvegcsiszológép rendkívül hatékony működést és kiváló megmunkálási minőséget garantál.

A BENTELER tecGrinder üvegcsiszoló gép műszaki adatai

• vezérlőrendszer: SIEMENS
• szervohajtások: SIEMENS
• maximális üvegvastagság: 21 mm
• minimális üvegvastagság: 3 mm
• maximális üveghossz: 2500 mm
• minimális üveghossz: 250 mm
• maximális üvegszélesség: 1500 mm
• minimális üvegszélesség: 180 mm
• munkasebesség: az üveg vastagságától függ
• az élcsiszoló állomás fordulatszáma: kb. 2800 ford/perc
• a peremcsiszoló állomás fordulatszáma: kb. 2800 ford/perc
• gyémántcsiszolókorongok átmérője: 175 mm
• csészecsiszoló kerekek átmérője: 170 mm
• az üvegszélek csiszolásához használt perifériás gyémántcsiszolókorongok átmérője: 50 mm
• maximális szélességbeállítási sebesség: 30 m/min
• szállítószalag sebessége: 1-15 m/min
• nyomórúd beállítása: 180/30 mm/min
• hűtőközeg-szivattyúk száma: 2
• a hűtőközegszivattyúk térfogata: egyenként 280 l/min 1 bar nyomáson
• sűrített levegő nyomása: 6 bar
• zajszint: 80 ± 2 dB(A)
• áramellátás: 3x 400 V; 50 Hz
• tecGrinder gép hossza: 4100 mm

A BENTELER tecWasher üvegmosógép műszaki adatai

• PLC vezérlés: SIEMENS S7
• üvegvastagság-tartomány: 1,5-12 mm
• maximális üvegszélesség: 1000 mm
• tisztítási sebesség: 13 m/min
• referenciavonal: jobb oldali
• minimális üvegszélesség a referenciavonalon: 50 mm
• minimális üveghossz a referenciavonalon: 148 mm
• a mosási szakasz hossza: 592 mm
• a szárítórész hossza: 693 mm
• a permetezési szakasz hossza: 296 mm
• a hengerek átmérője: 40 mm
• kefék átmérője: 110 mm
• szállítószalag sebessége: 5-15 m/perc
• a szállítószalag magassága: 850 ± 25 mm
• sűrített levegő nyomása: 6 bar
• energiafogyasztás: 51 kVA
• zajszint: 80 ± 2 dB(A)
• tápegység: 400 V; 50 Hz
• a tecWasher gép méretei (hosszúság x magasság): 1581 x 1800 mm
