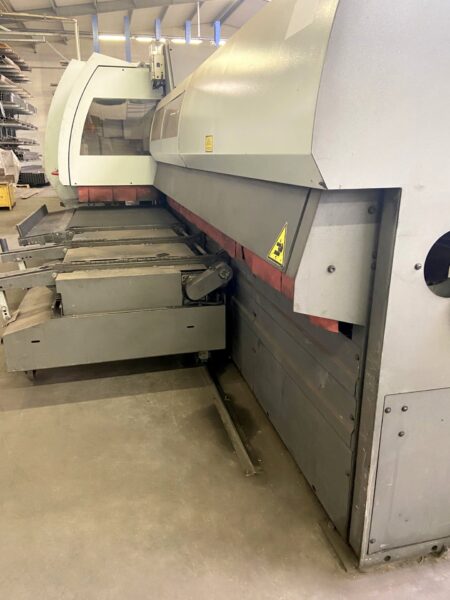

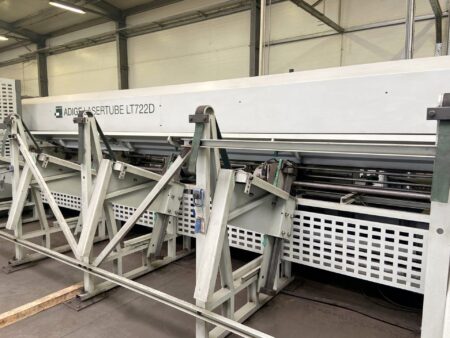

BLM ADIGE LT722D cső lézervágó gép

BLM ADIGE LASERTUBE LT722D cső lézervágó gép 2013-ban gyártották, és közönséges acélból, rozsdamentes acélból és alumíniumból készült csövek vágására tervezték. A gép maximum 152 mm átmérőjű, 100 kg tömegű és 6,5 m hosszú fém munkadarabokat dolgoz fel. A folyamatot egy nagy teljesítményű, 2500 W-os CO2 lézerrel végzi, amely garantálja a vágás magas minőségét, pontosságát és sebességét.

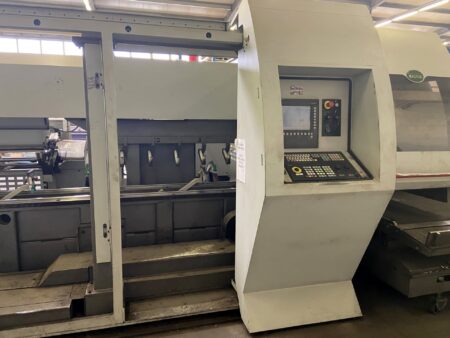

A géptestre szerelt SIEMENS CNC-vezérlő teljes mértékben vezérli a teljes megmunkálási folyamatot, az Artube CAD/CAM szoftver pedig lehetővé teszi a tervezési fázis és a gyártási fázis integrálását is. A lézer teljes tömege 9000 kg.

A BLM ADIGE LASERTUBE LT722D cső lézervágó gép műszaki adatai

• CO2 lézer teljesítmény: 2,5 kW
• forrás típusa: Rofin DC 025 COMPACT
• CNC-vezérlés: SIEMENS
• CAD/CAM szoftver: Artube
• vágófej: 2D Tube Cutter BLM GROUP
• feldolgozott anyagok: lágyacél, rozsdamentes acél, alumínium
• a munkadarab maximális súlya: 100 kg
• maximális csőátmérő: 152 mm
• minimális csőhossz: 3,2 m
• maximális csőhossz: 6,5 m
• a szögletes profil minimális mérete: 12 x 12 mm
• a szögletes profil maximális mérete: 120 x 120 mm
• maximális rakodási hossz: 6,5 m
• kirakodási hossz: 3,5 m
• a rakodórendszer kapacitása: 4000 kg
• befogadási órák: 41889 h
• üzemórák: 28302 h
• teljesítmény: 26 kVA
• tápegység: 400 V ± 10%; 50Hz
• a gép méretei (hosszúság x szélesség x magasság): 10514 x 4600 x 2237 mm
• súly: 9000 kg
