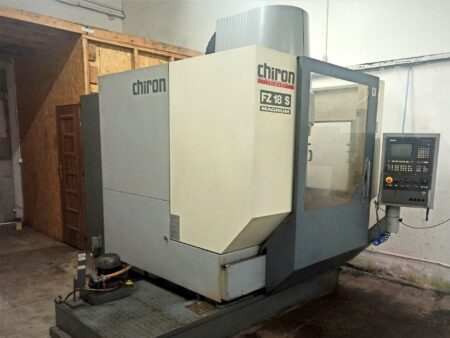

CHIRON FZ 18 S MAGNUM függőleges megmunkálóközpont

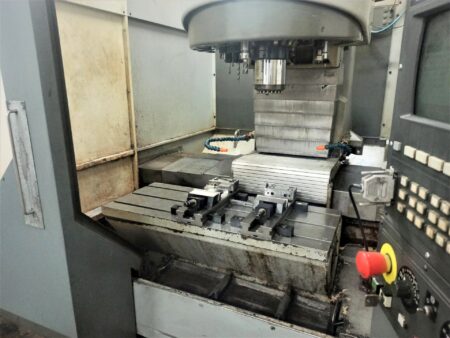

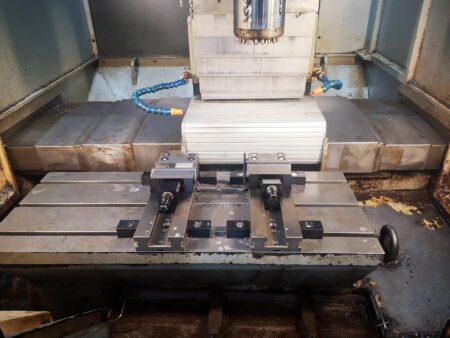

CHIRON FZ 18 S MAGNUM függőleges megmunkálóközpont, amelyet 1997-ben gyártottak Németországban, precíziós munkadarabok megmunkálására tervezték. A megmunkálás egy 1150 x 460 mm (H x SZ) méretű munkaasztalon történik, három tengelyen (X,Y,Z), 750 mm (X tengely), 400 mm (Y tengely) és 425 mm (Z tengely) előtolással. A maróközpontot korábban szerkezeti acél, rozsdamentes acél és alumínium megmunkálására használták.

A gép konstrukciója kiváló minőségű acélból készült, garantálja a kiváló nagy teherbírású stabilitást, a nagy megbízhatóságot és a hosszú élettartamot. Az SK 40-es kúppal felszerelt, 7200 fordulat/perc sebességgel forgó megmunkálóközpont-orsó nagy pontosságú megmunkálást és a gyártási idő jelentős csökkentését biztosítja.

A marógép megmunkálásának és működtetésének minden aspektusa felett teljes körű ellenőrzést biztosít a beépített SIEMENS SINUMERIK 810M CNC-vezérlő, amely nagyméretű és könnyen kezelhető kezelőpanellel rendelkezik. A CNC marógép eredeti szerszámtartókkal, a program továbbítására szolgáló számítógéppel és 20 szerszám befogadására alkalmas szerszámtárolóval van felszerelve. Felár ellenében további Bison szerszámtartók és szerszámtartók vásárolhatók. A CNC marógép teljes tömege 5500 kg.

A CHIRON FZ 18 S MAGNUM maróközpont műszaki adatai

• CNC-vezérlő: SIEMENS SINUMERIK 810M
• munkaasztal mérete (L x W): 1150 x 460 mm
• előtolás az X/Y/Z tengelyen: 750/400/425 mm

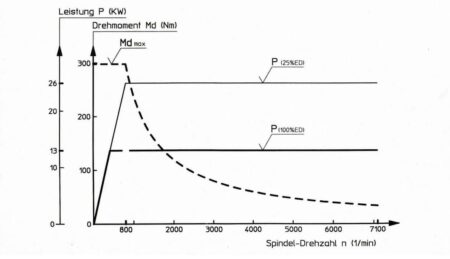

• maximális orsófordulatszám: 7200 ford/perc
• orsókúp: SK 40
• megmunkálási pontosság (osztás): 0,01 mm
• megmunkálási pontosság (körmarás): 0,03 mm
• szerszámtároló kapacitás: 20 db
• maximális szerszámátmérő: 180 mm
• maximális szerszámhossz: 220 mm
• számítógép a program átviteléhez
• kommunikációs port RS233
• teljes energiaigény: 35 kVA
• energiaellátás: 400 V

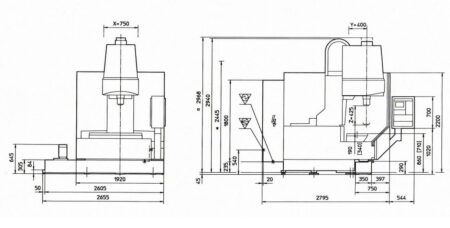

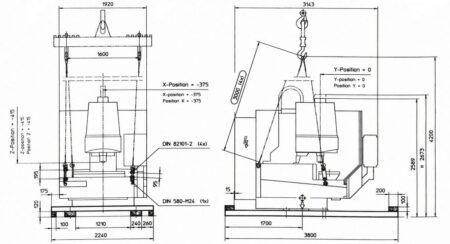

• az FZ 18 S MAGNUM gép méretei (hosszúság x szélesség x magasság): 3143 x 1920 x 2673 mm
• össztömeg: 5500 kg
