CITIZEN CINCOM A20 VIPL CNC eszterga

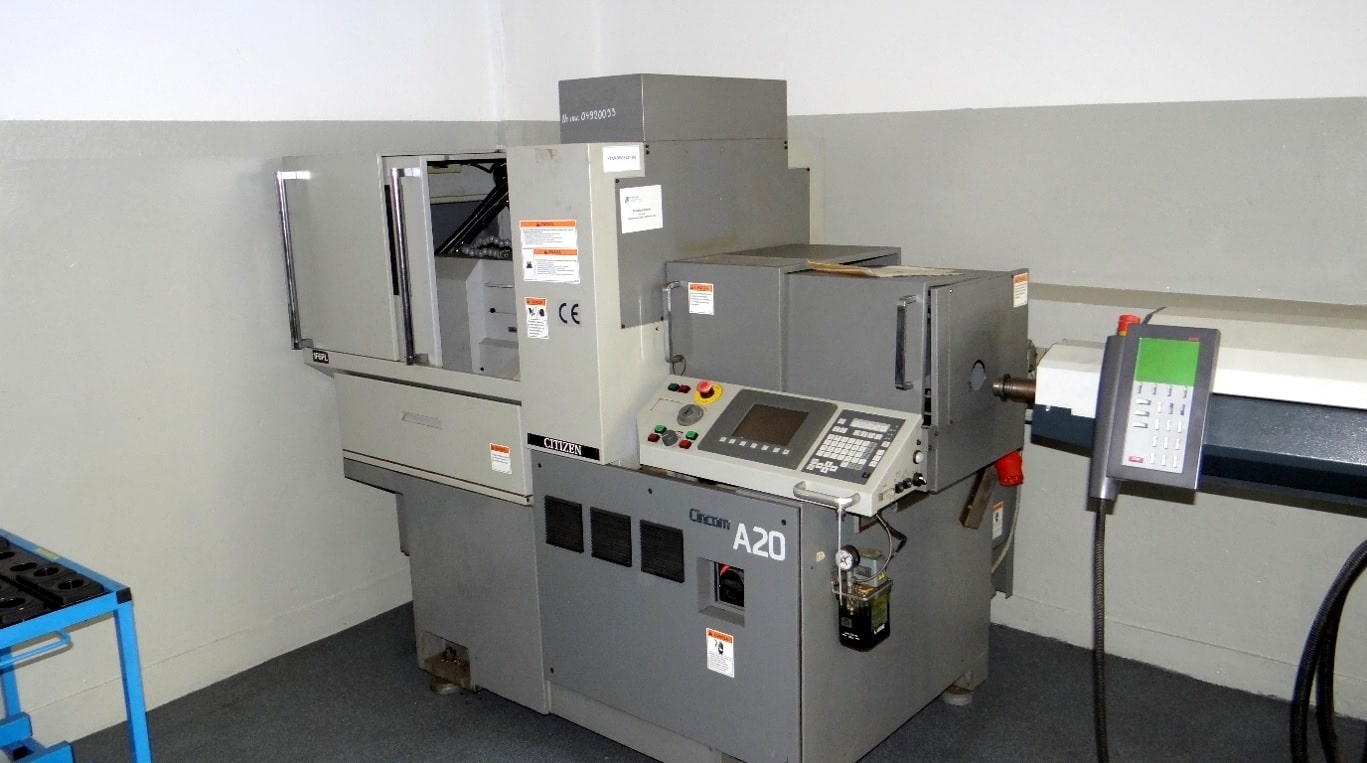

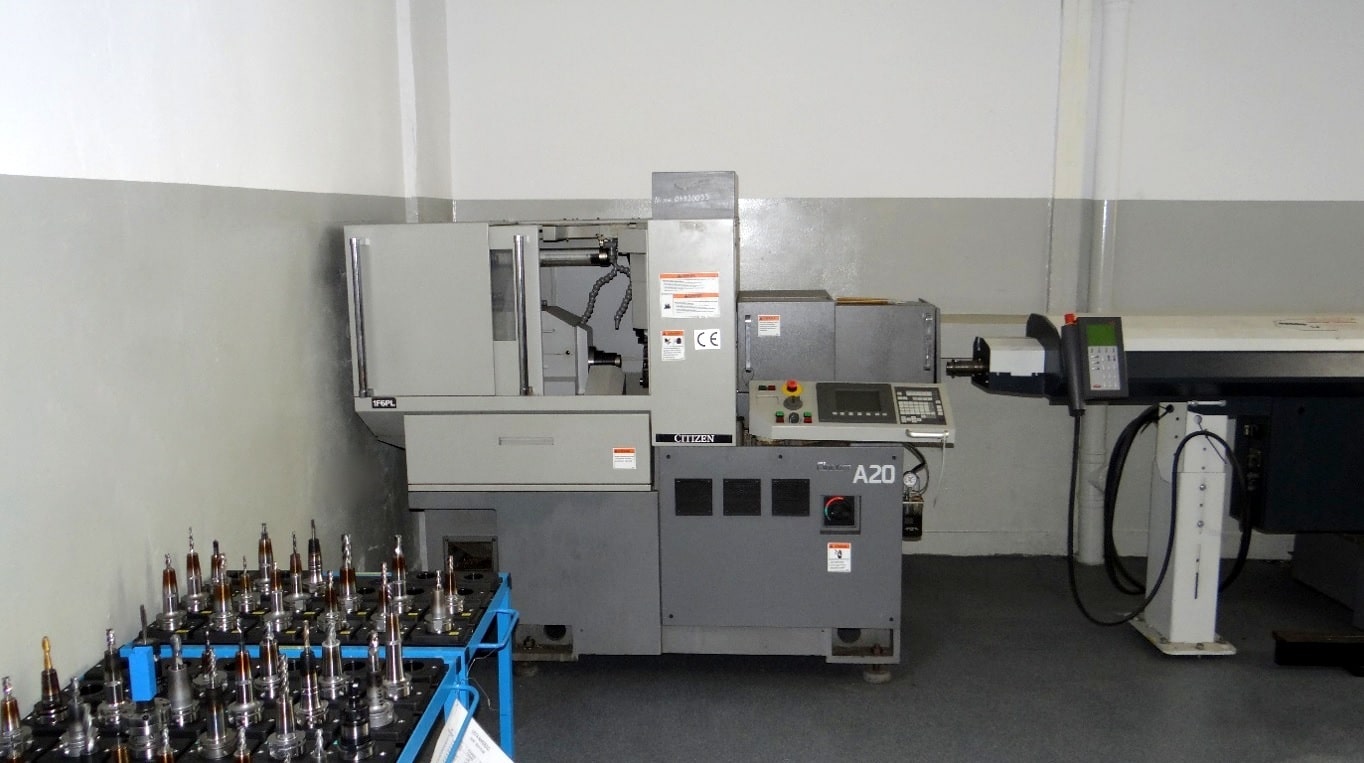

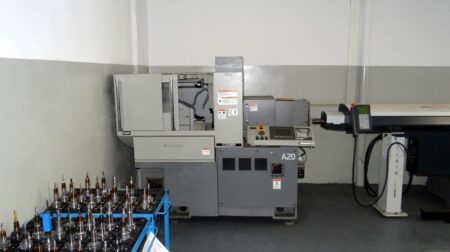

CITIZEN CINCOM A20 VIPL CNC eszterga 2006-ban készült, és a gyártási folyamat során a legnagyobb pontosságot és hatékonyságot biztosítja. A megmunkálás során a speciálisan kialakított ágy merev szerkezetével és nagy hőstabilitásával hatékonyan csökkenti a hőhatást, ami a gép élettartamának és megbízhatóságának növekedését eredményezi. Mindez, valamint a csökkentett alkatrészszámú moduláris felépítés teszi a CINCOM A20 VIPL CNC esztergapadot ideális eszközzé a különböző típusú gyártáshoz.

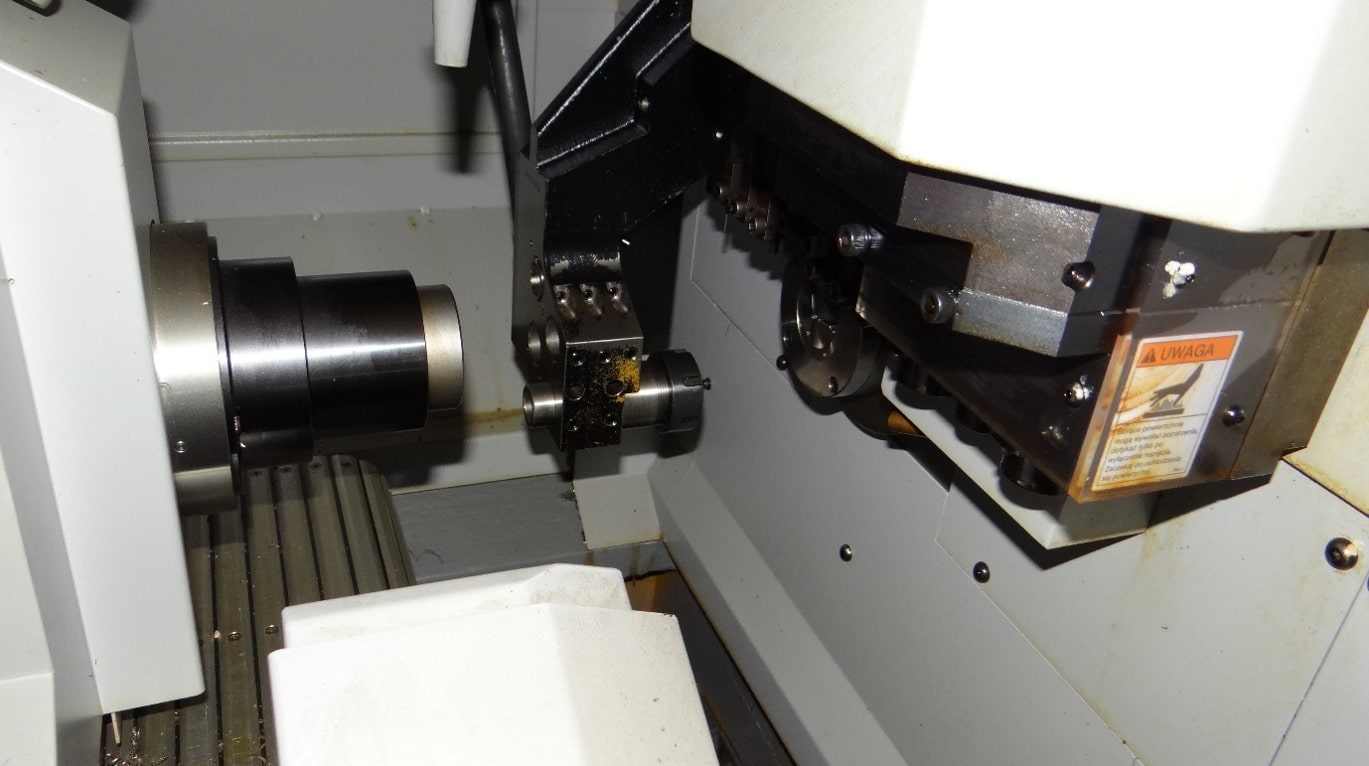

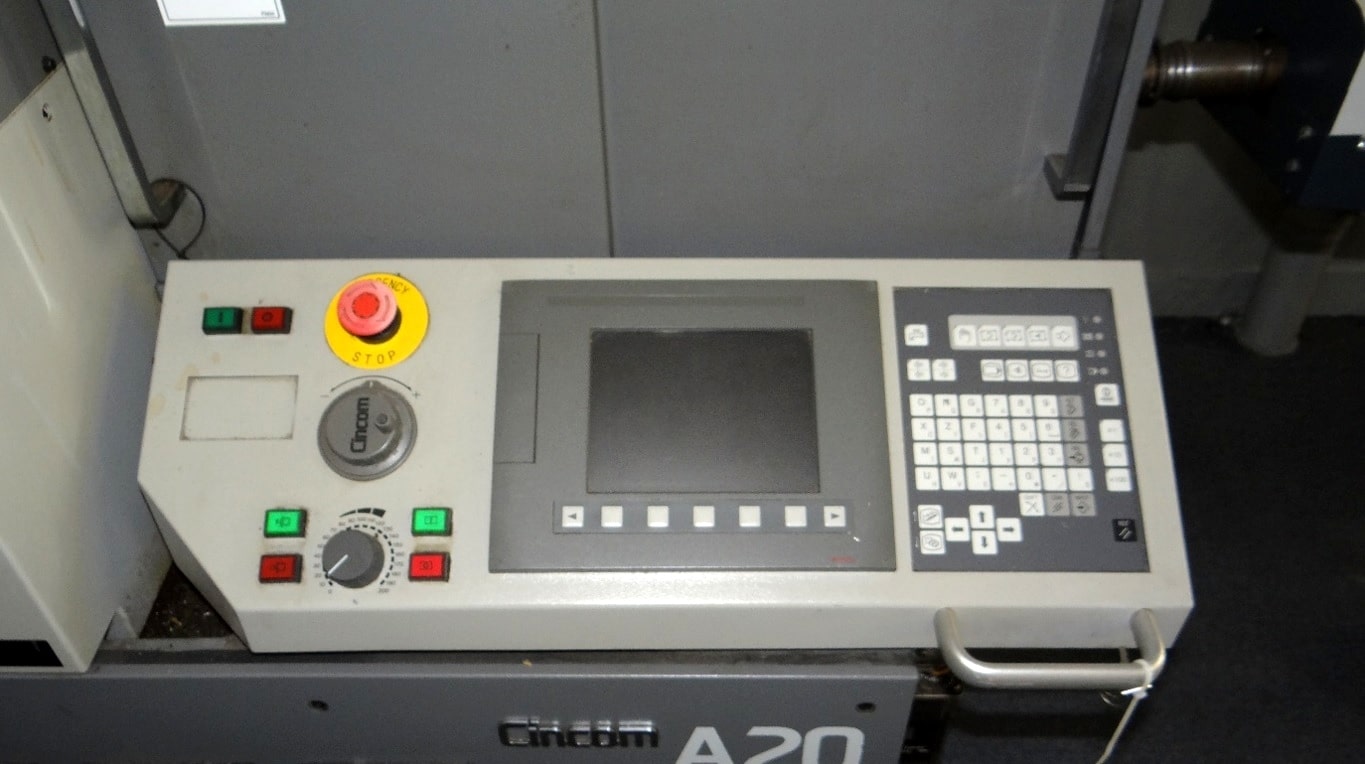

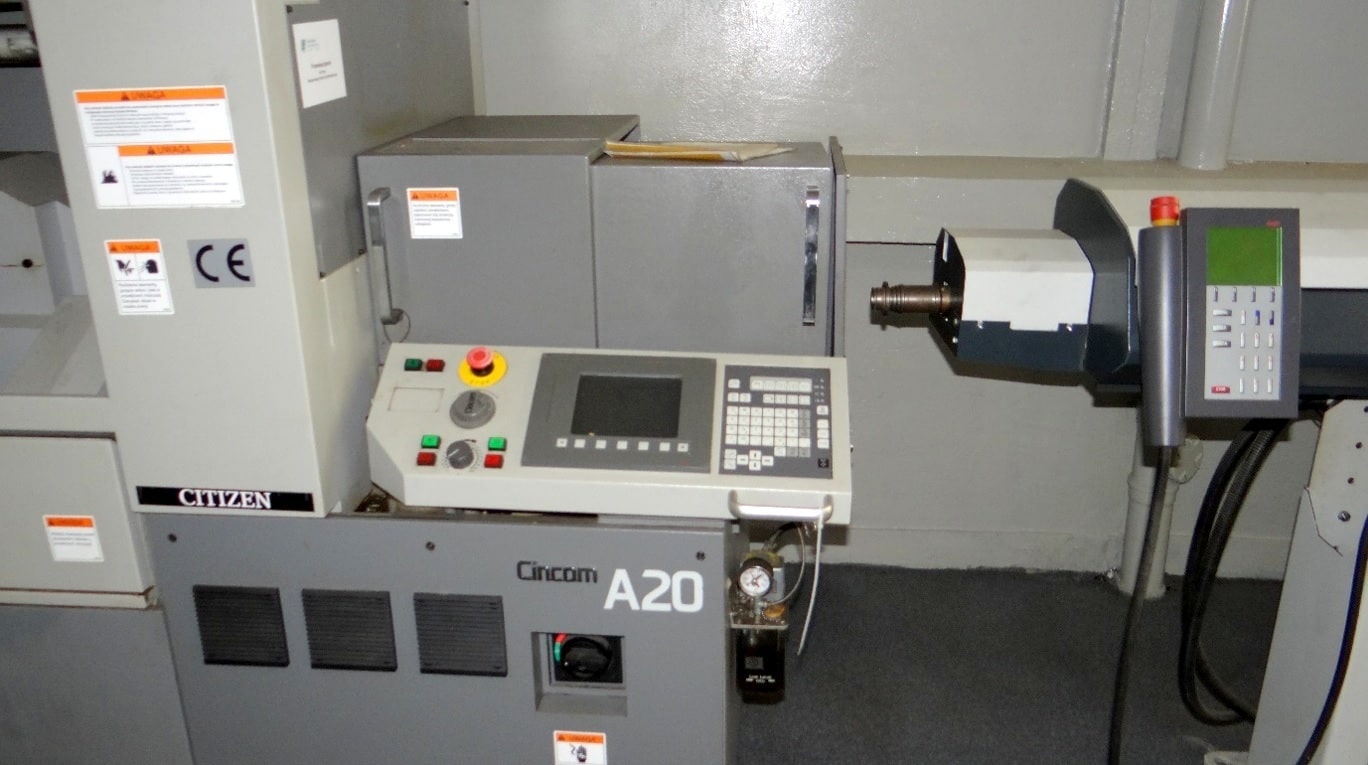

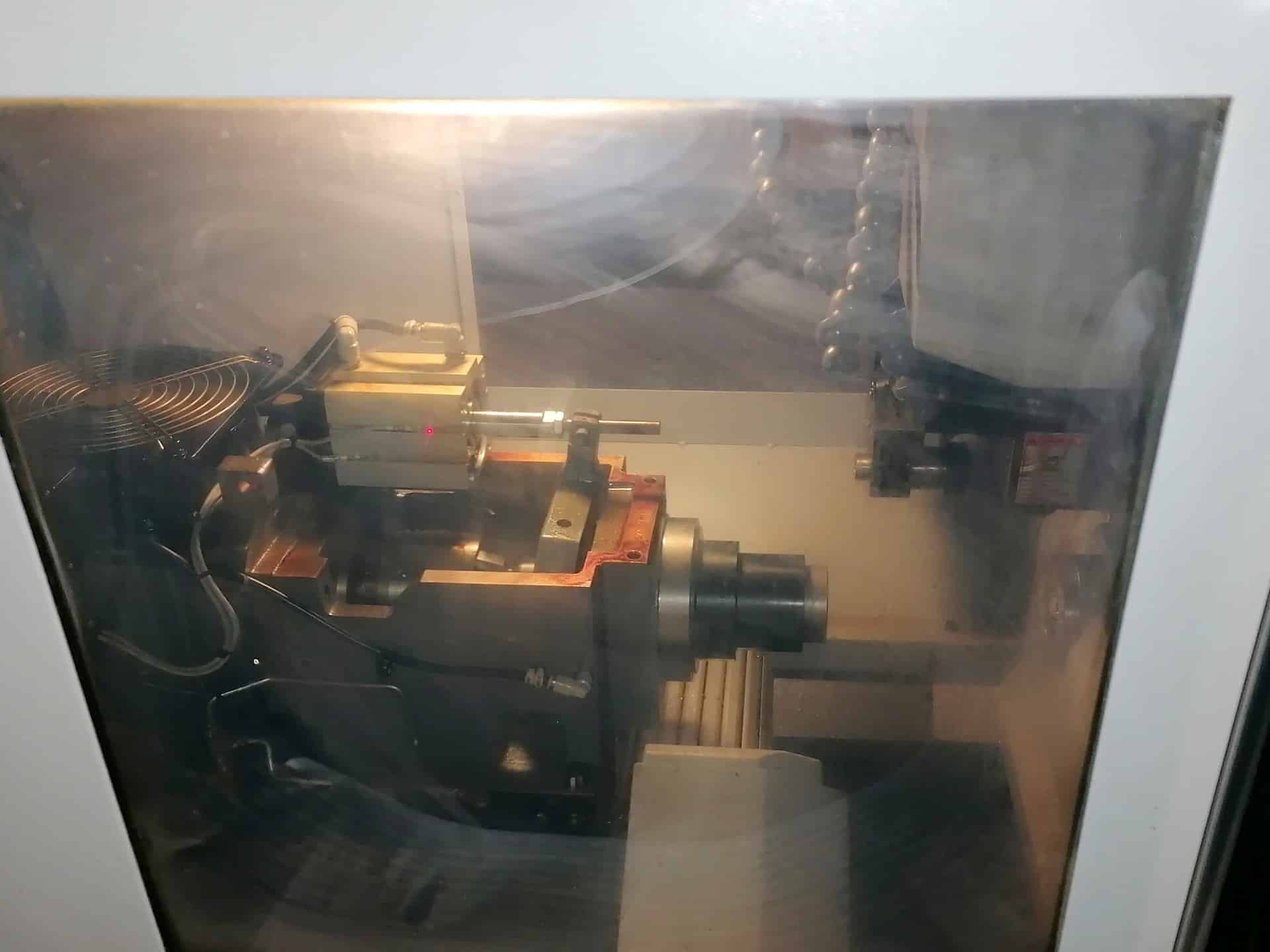

A legfeljebb 20 mm átmérőjű és 135 mm hosszú munkadarabok megmunkálása 7 tengelyen történik egy nagy teljesítményű főorsóval, amely egy váltóáramú motorral szinkronizált, elektroorsót alkotva. Egy külön váltóáramú motorral hajtott persely szintén a gép főorsójával van szinkronizálva. A kezelőpanel egy intuitív FANUC 32i CNC-vezérlőből, egy memóriakártyahelyből és egy, a monitor mellett elhelyezett elektronikus kerékből áll, amely a programok ellenőrzésére szolgál bármilyen sebességnél.

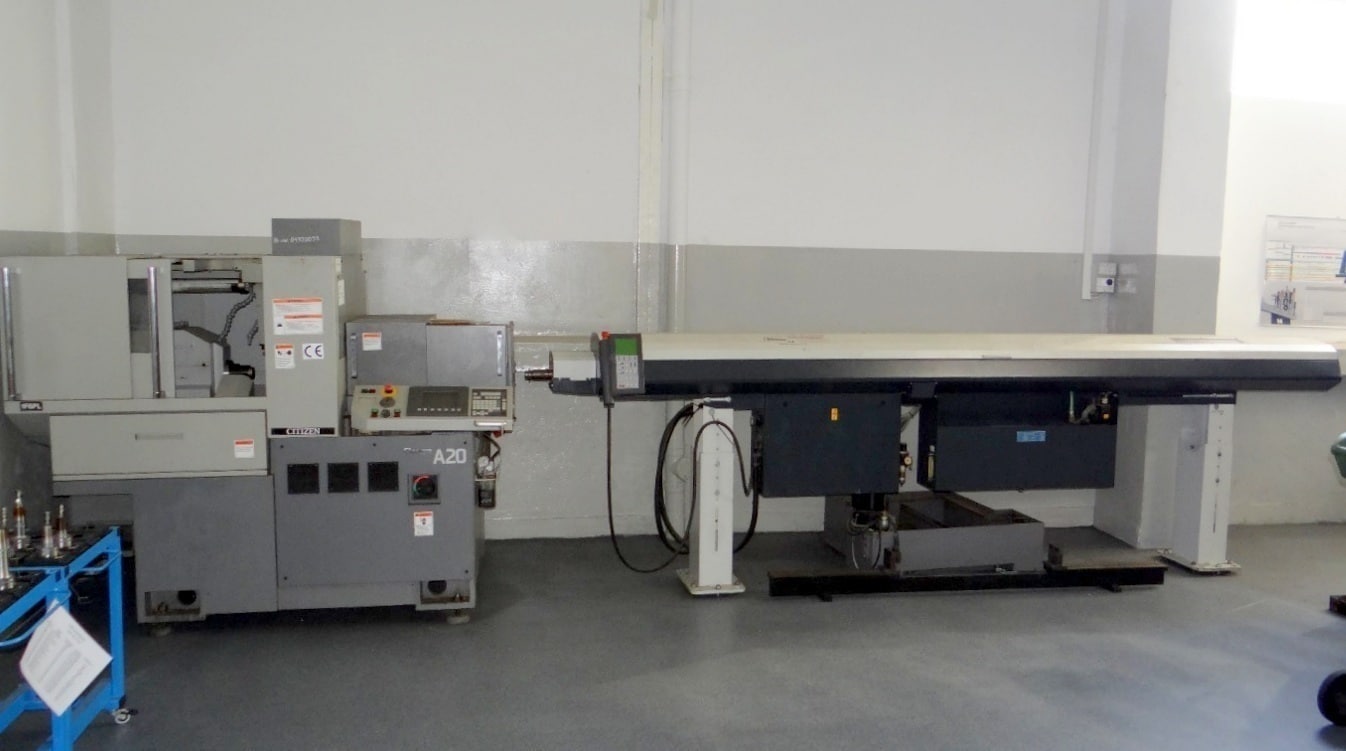

Az esztergapadot széleskörű felszereltséggel kínálják, beleértve egy segédorsót, hajtott szerszámokat és egy LNS Express 220 rúdadagoló. A gép mindössze 69 órát volt üzemben. A CITIZEN svájci típusú eszterga súlya 2300 kg.

A CITIZEN CINCOM A20 VIPL CNC eszterga specifikációi

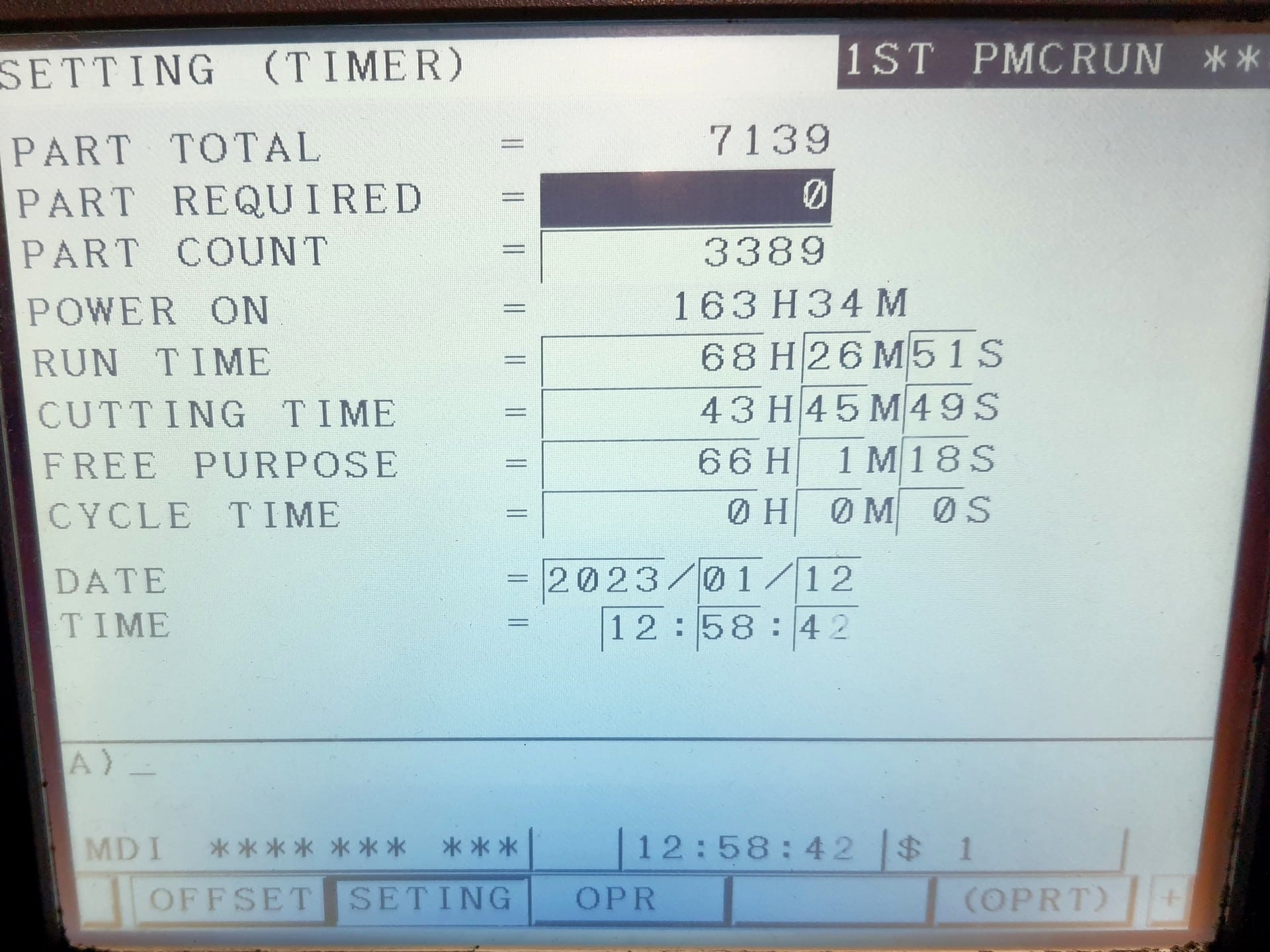

• munkaidő: 69 h
• tengelyek száma: 7
• maximális esztergálási átmérő (főorsó): 20 mm
• maximális esztergálási hossz: 165 mm
• maximális esztergálási átmérő (alorsó): 20 mm
• maximális befogási hossz: 80 mm
• rúdátmérő-tartomány: 2-20 mm
• gyorsmenet az X1 tengelyen: 18 m/perc
• gyorsmenet az Y1, Z1, X2, Z2 tengelyeken: 32 m/min
• C-tengelyes indexelés (főorsó): minden 0,001°
• C-tengely indexelés (alorsó): minden 0,001°
• maximális fordulatszám (főorsó): 8000 ford/perc
• maximális fordulatszám (alorsó): 8000 ford/perc
• maximális meghajtási teljesítmény (főorsó): 3,7 kW
• maximális meghajtási teljesítmény (alorsó): 1,5 kW
• a szerszámok száma a fejben: 21
• meghajtott szerszámok száma: 4
• vágószerszámok száma: 5
• rögzített szerszámok száma a homlokfúráshoz: 4
• rögzített szerszámok száma hátfúráshoz: 8
• a meghajtott szerszámok maximális fordulatszáma: 8000 rpm
• hajtott szerszámok meghajtási teljesítménye: 0,75 kW
• automatikus rúdcsere
• hűtőfolyadék-tartály kapacitása: 150 l
• méretek (H x SZ x K): 2120 x 1240 x 1750 mm
• a gép súlya: 2300 kg

A CINCOM A20 esztergapad felszerelése

• CNC vezérlés: FANUC 32i

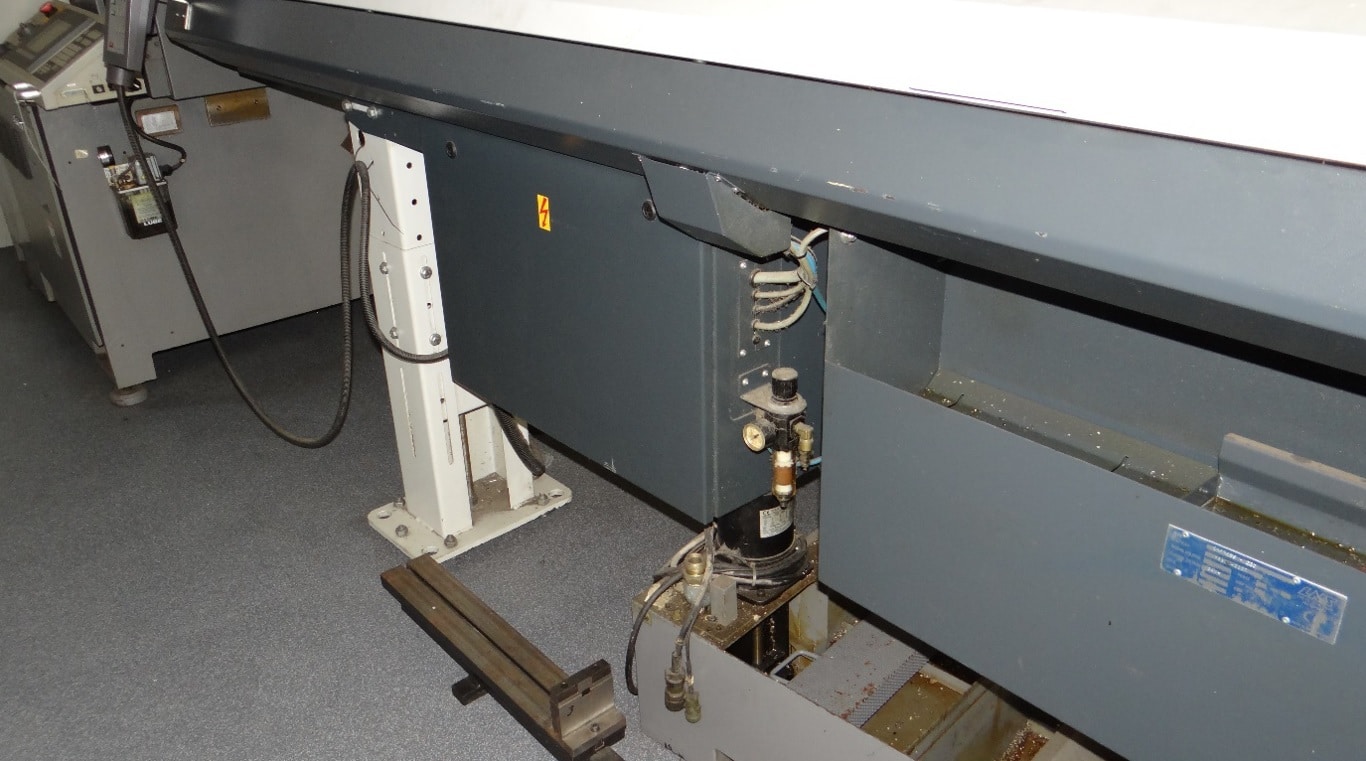

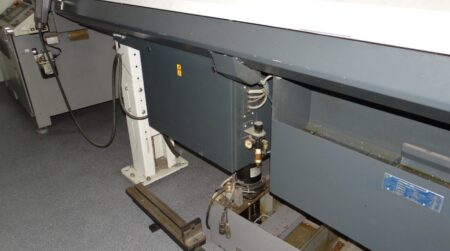

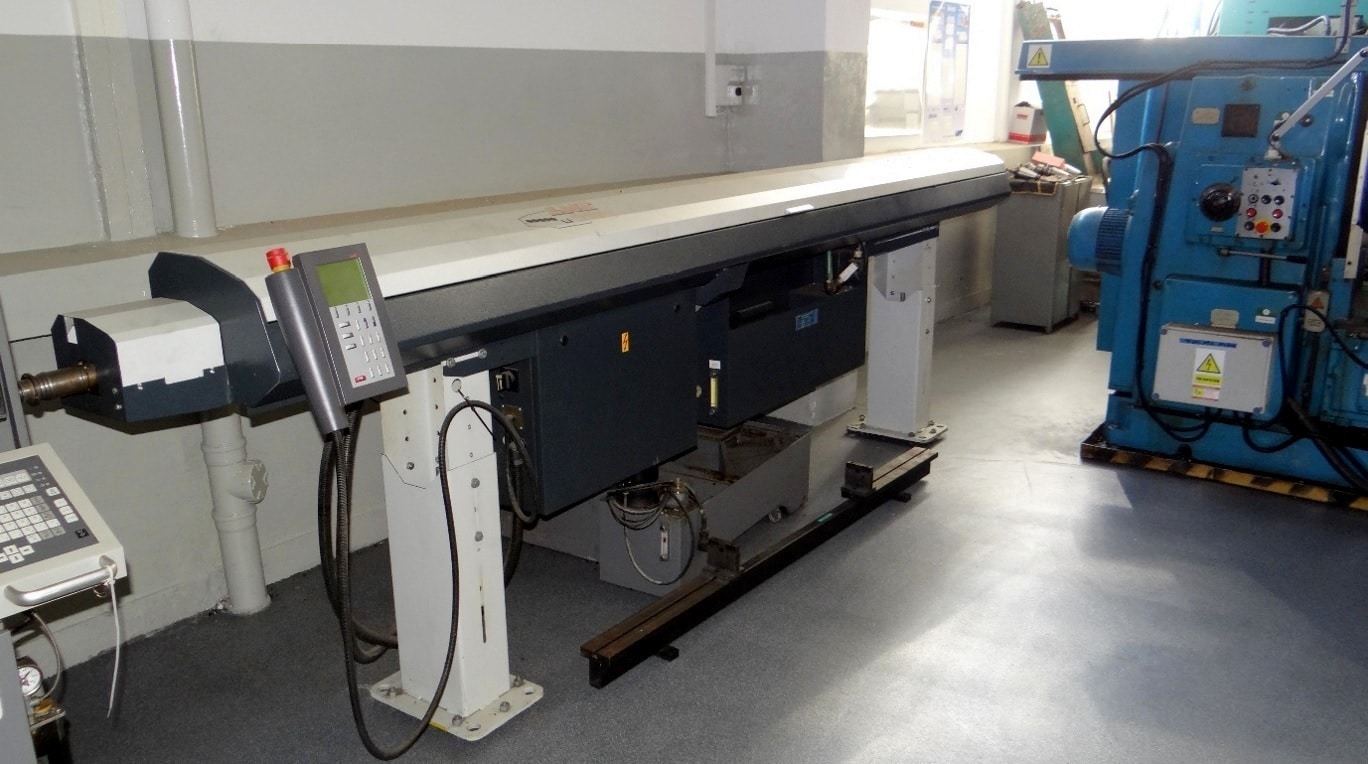

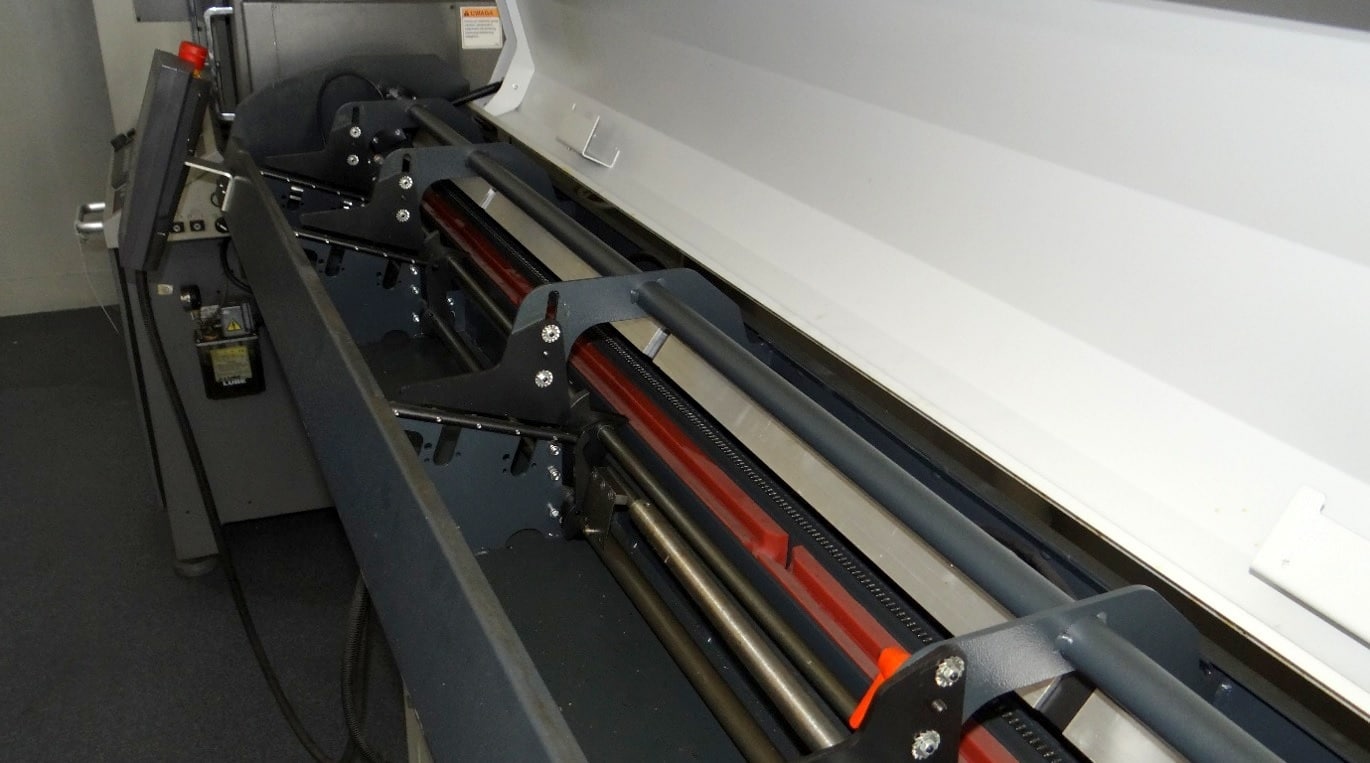

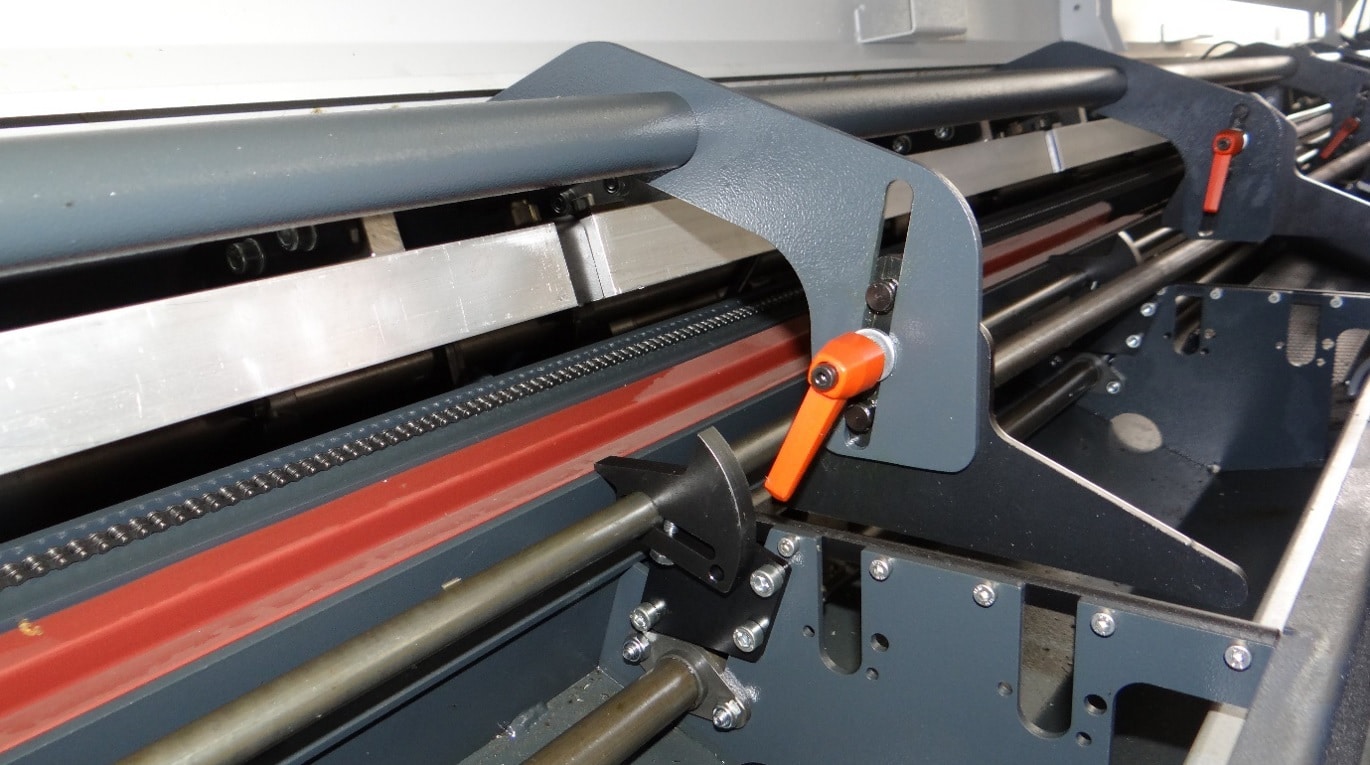

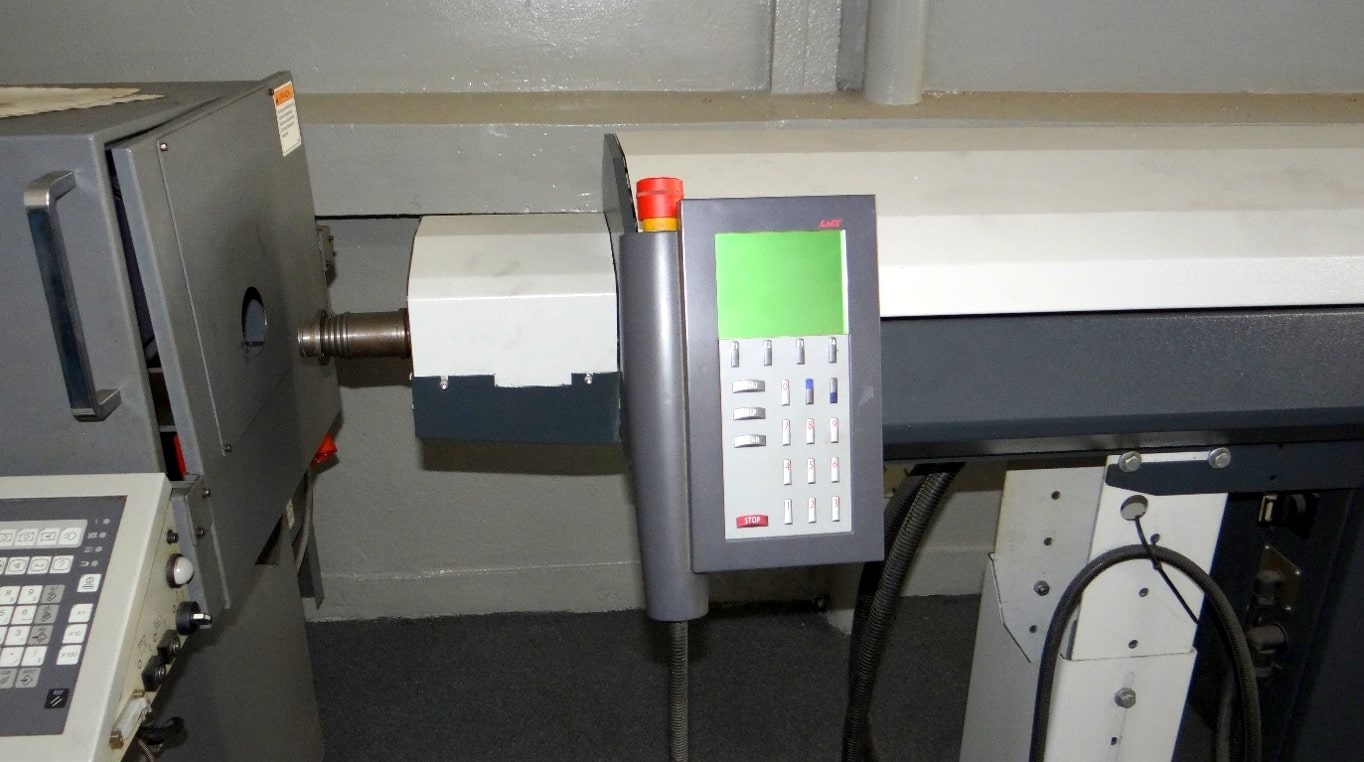

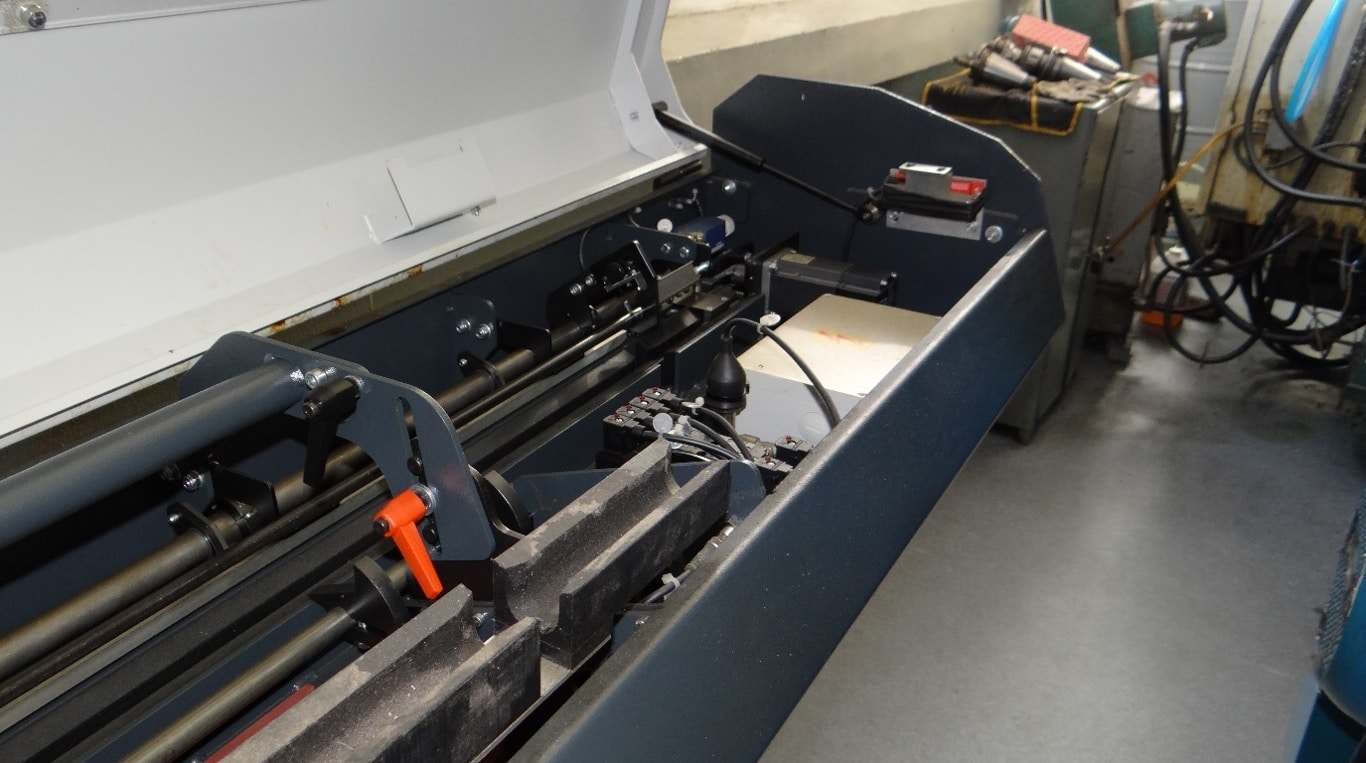

• rúdadagoló: LNS Express 220
• alorsó
• munkadarab-szeparátor (a kész munkadarabok alorsóról történő összegyűjtésére szolgáló eszköz)
• munkadarab-kidobó berendezés átjáróval
• munkadarab-szállító
• 5 állású forgácsolószerszám-tartó
• 2×4 pozíciós támasz a hátsó megmunkáláshoz
• 4 állású támasz az elülső megmunkáláshoz
• befogó persely a főorsóhoz: TF25
• vezetőpersely meghajtással
• forgó szerszámtartó meghajtó

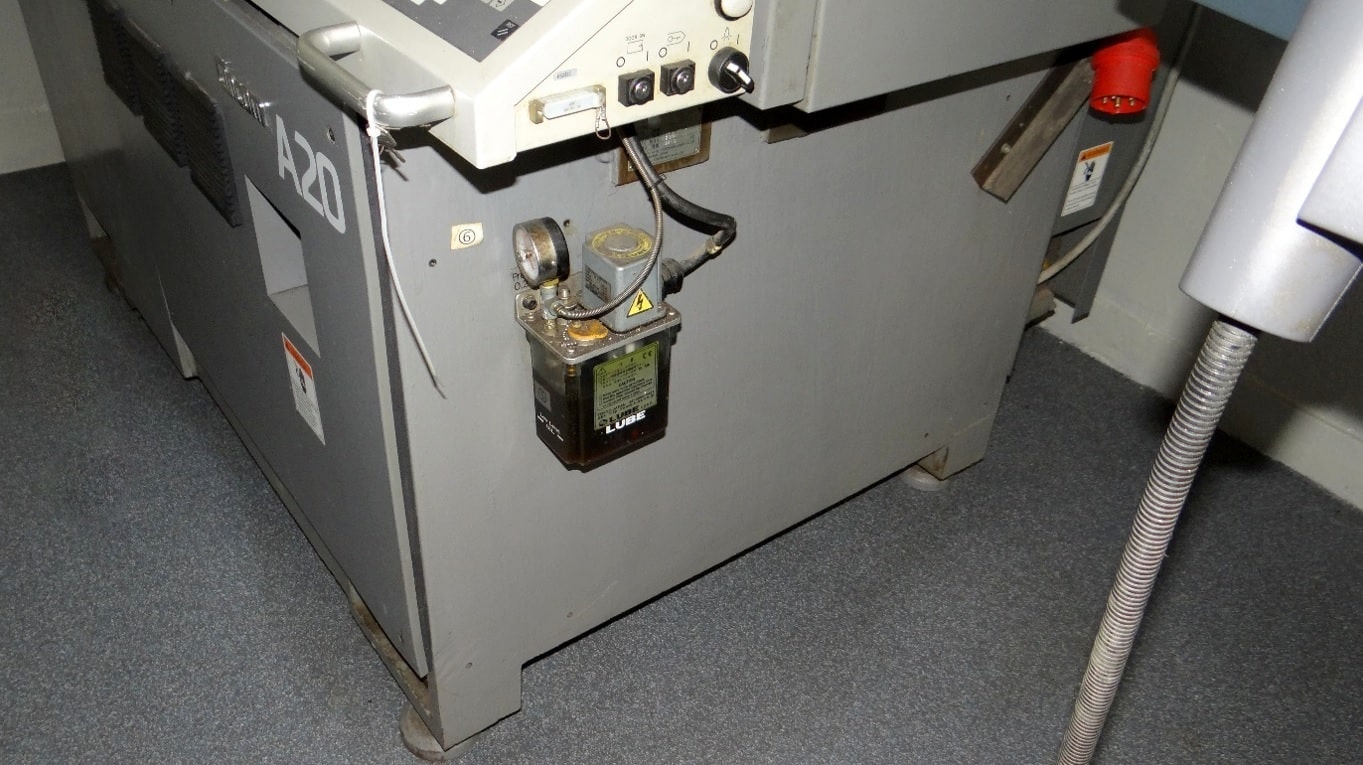

• központi kenés
• tömítőlevegő karima
• munkaterület megvilágítása
