COLCHESTER HARRISON TORNADO T6MS CNC esztergaközpontot

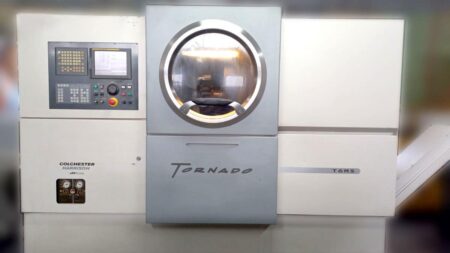

COLCHESTER HARRISON TORNADO T6MS CNC esztergaközpontot 2007-ben készült az Egyesült Királyságban. A 220 mm-es maximális átmérőjű munkadarabok széles körű megmunkálására használt, rendkívül megbízható esztergapad hajtott szerszámokat és kiterjedt felszerelést használ, hogy kiváló felületi pontosságot érjen el olyan műveleteknél, mint a fúrás, a furatolás és a menetvágás.

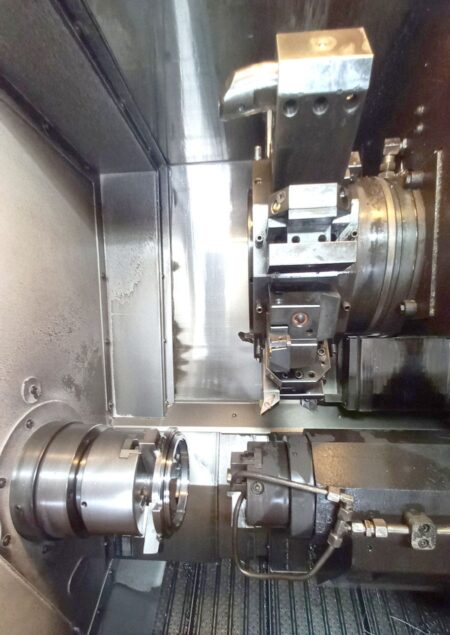

A speciálisan kifejlesztett polimerbetonnal töltött szerkezetre helyezett tömör öntöttvas ágy az esztergálás során az öntöttvasnál akár 300%-kal nagyobb pontosságot, valamint termikus és dinamikus stabilitást ér el. Az esztergálás a teljesen megvilágított gép munkaterében történik, amely egy nagy teljesítményű, 15 kW-os főorsóval és egy 6000 ford/perc maximális fordulatszámmal forgó mellékorsóval van felszerelve. Ez a megoldás lehetővé teszi a munkadarab automatikus áthelyezését a két orsó között, hogy az esztergálás, marás és fúrás a munkadarab másik oldalán folytatódjon.

A TORNADO T6MS CNC eszterga széleskörű felszereltséggel rendelkezik, többek között például rúdadagolóval a termelékenység növelése érdekében a hosszabb gyártási folyamatok során, korszerű FANUC Series 18i-TB CNC-vezérléssel a megmunkálási paraméterek kényelmes beviteléhez és a gép vezérléséhez, 3-pofás hidraulikus tokmányt és 12 állású szerszámfejet tartalmaz. Az automata esztergapad súlya megközelítőleg 4500 kg.

A COLCHESTER HARRISON TORNADO T6MS eszterga műszaki adatai

• maximális esztergálási átmérő: 220 mm
• átfordítható ágy: 440 mm
• előtolás az X/Z/A tengelyen: 200/450/450/450 mm
• gyorsjárat az X/Z/A tengelyen: 25/30/30/30 m/perc
• maximális orsósebesség: 6000 ford/perc
• orsó kúpossága: A2-5
• orsó tokmány mérete: 170 mm
• orsó furata: 64 mm
• az orsó tengelye és a padló közötti távolság: 950 mm
• belső húzócső átmérője: 54 mm
• belső orsócsapágy átmérője: 95 mm
• orsómotor teljesítménye: 15 kW
• maximális rúdhossz: 1000 mm
• maximális rúdátmérő: 54 mm
• keresztirányú vezetőpályák szélessége (A tengely): 240 mm
• minimális pofától-pofáig tartó út (A tengely): 20 mm
• maximális pofától-pofáig tartó út (A tengely): 470 mm
• maximális alorsó fordulatszám: 6000 rpm
• alorsó kúpossága: DIN 6353
• alorsó furata: 55 mm
• alorsó tokmány mérete: ø 130 mm
• alorsócsapszegecs mérete: 33 mm
• alorsó húzócső átmérője: 40 mm
• alorsó húzócső hossza: 370 mm
• alorsó motor teljesítménye: 5,5 kW
• nyomaték az alorsó motorján: 45 Nm
• szerszámállomások száma a szerszámfejben: 12
• a meghajtott szerszámállomások száma: 12
• szerszámfej fordulatszáma: 5000 rpm
• szerszámtartó: VDI 30
• forgó szerszámtartó: DIN 5482 (16X0,8)
• Forgószerszámszár mérete: 20×20 mm
• maximális fúrórúdátmérő: 32 mm
• a szerszámfej forgási iránya: kétirányú
• szerszámfej teljesítménye: 3,75 kW

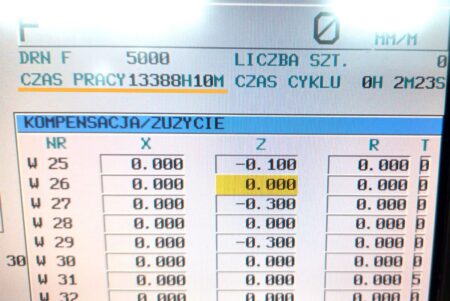

• üzemóra: 13388 h
• golyóscsavar átmérő X,Z,A tengelyen: 32 mm
• golyóscsavar-osztás X/Z/A tengelyen: 8/8/10 mm
• tolóerő az X/Z tengelyen: 3,75/4,445 kN
• C-tengely felbontás: 0,001°
• B-tengely felbontás: 0,001°
• kocsi dőlésszöge: 60°
• hűtőfolyadék-tartály kapacitása: 100 l
• hűtőfolyadék-szivattyú kapacitása (2,5 bar nyomás): 25 l/min
• teljesítményigény: 28 kVA
• helyigény: 3,9 m2
• a TORNADO T6MS gép súlya: kb. 4500 kg

Az esztergagép felszereltsége

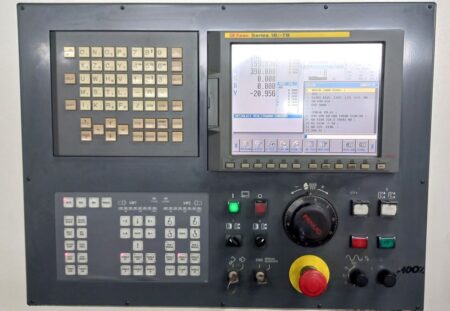

• CNC-vezérlés: FANUC Series 18i-TB
• alorsó

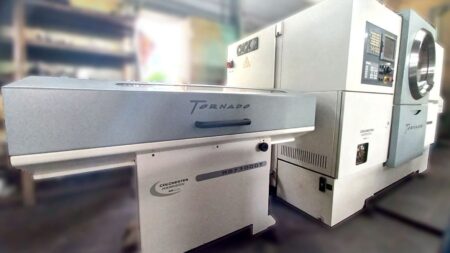

• rúdadagoló
• forgácsszállító
• hajtott szerszámok

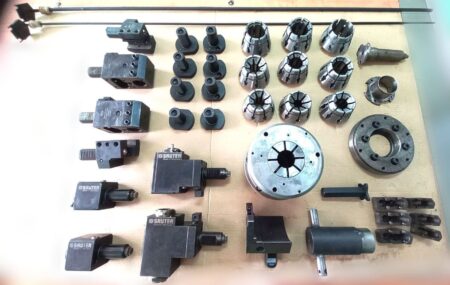

• szerszámtartók (12 db)
• hajtott szerszámtartók (5 db)
• 3-pofás hidraulikus tokmány
• szerszámfej hidraulikus rögzítéssel
• X tengely lineáris skála
• feszítőcsapszeges tokmány
• fogókészlet
• hűtőfolyadék-tartály
• teljes védelem
• munkaterület megvilágítása
