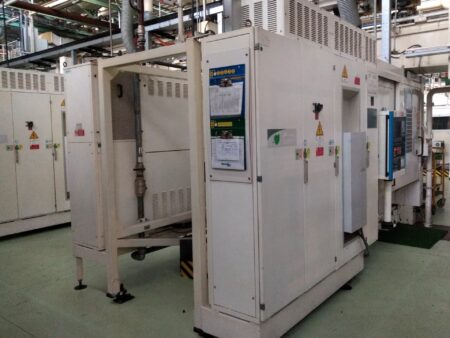

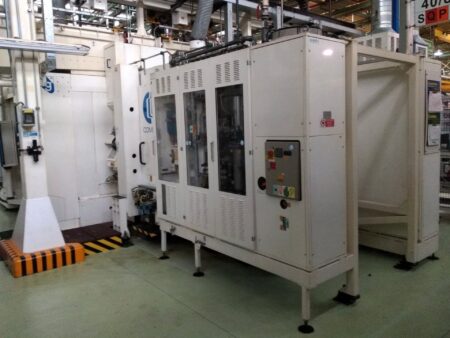

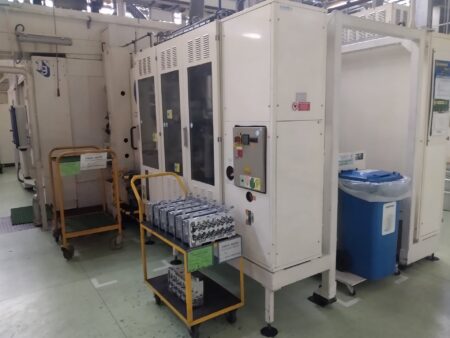

COMAU 1GXL TWIN vízszintes maróközpontot

A COMAU 1GXL TWIN vízszintes maróközpontot 2003-ban gyártotta az olasz Comau S.p.A. vállalat Olaszországban. Az alsó hengerfej megmunkálására szolgáló megmunkálóközpont két, egymással szemben elhelyezett modulból áll, amelyek mindegyike a következőkből áll: egy forgóasztal a megmunkálás során a munkadarabok rögzítésére szolgáló eszközzel, egy mozgó fej maráshoz, fúráshoz és simításhoz, valamint egy 16000 fordulat/perc fordulatszámon forgó, HSK 63 szerszámkúppal ellátott elektroorsó.

A gép elektroorsója a fejrészhez van rögzítve. Fel van szerelve automatikus szerszámrögzítő/kioldó rendszerrel, amely szerszámokat vesz fel/le egy 23 szerszámot tartalmazó forgó tárból. A tárban lévő szerszámok maximális tömege 4 kg, átmérője 170 mm, hossza 270 mm.

A megmunkálóközpont olyan erőművekkel is fel van szerelve, mint például: hidraulikus berendezés, pneumatikus berendezés és hűtőberendezés. Az X/Y/Z tengelyeket SIEMENS Sinumerik 840D CNC vezérlés vezérli, és a maximális előtolási sebességük 630 mm. A COMAU 1GXL TWIN gép teljes tömege 29200 kg.

A COMAU 1GXL TWIN megmunkálóközpont jellemzői

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• megmunkálási sebesség az X/Y/Z tengelyen: 1/1/0,67 m/s
• ciklusidő: 140,4 sec.
• termelés: 25,6 db/óra
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális áramfelvétel: 1370 A
• maximális beépített teljesítmény: 720 kW
• elektromos ellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• össztömeg: 29200 kg
