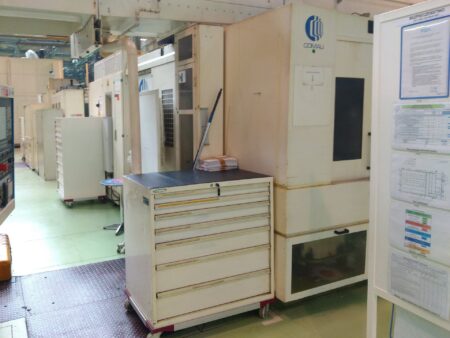

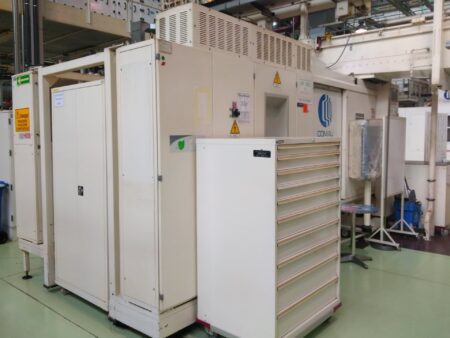

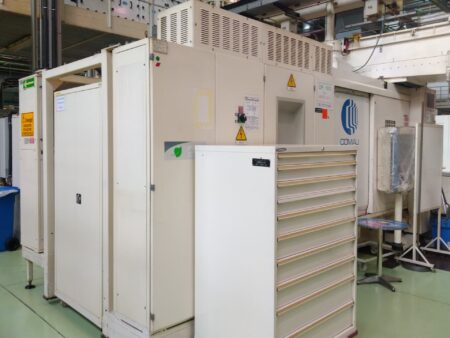

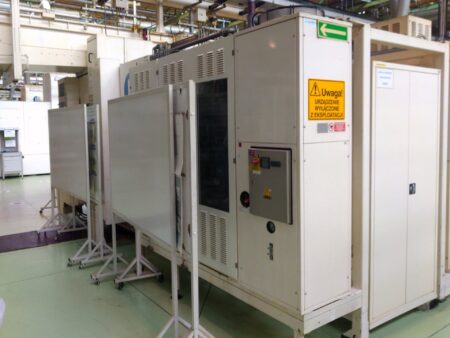

COMAU 1GXL vízszintes megmunkálóközpont

A COMAU 1GXL vízszintes megmunkálóközpont 2001-ben az olasz Comau S.p.A cég építette. A gépet a SIEMENS Sinumerik 840D CNC vezérlő vezérli, és az alsó hengerfej feldolgozására tervezték. A megmunkálóközpont kétállású raklapcserélő egységgel rendelkezik, amely lehetővé teszi a feldolgozás során a külső raklapon lévő részlet be- és kirakodását. A gép orsója 16 000 ford./perc fordulatszámmal forog, és HSK 63 szerszámkúpja van. A szerszámtár 23 darab 170 mm átmérőjű, 270 mm hosszú és 4 kg tömegű szerszám tárolására alkalmas. Az X / Y / Z tengelyek előtolása 630 mm. Az 1GXL megmunkáló központ össztömege 16700 kg.

COMAU 1GXL megmunkálóközpont specifikáció

– CNC vezérlés: SIEMENS Sinumerik 840D
– előtolás az X / Y / Z tengelyekben: 630/630/630 mm
– raklap méretei (hossz x szélesség): 630 x 630 mm
– megengedett legnagyobb súly egy raklapon: 500 kg
– gyorsított előtolás az X / Y / Z tengelyeken: 10 m/sec2
– az X / Y / Z tengely munkasebessége: 1/1 / 0,67 m/s
– ciklusidő: 93,6 mp.
– gyártás: 38,4 db/óra
– Orsó fordulatszám: 16 000 ford./perc
– szerszámok maximális átmérője: 170 mm
– maximális szerszámhossz: 270 mm
– szerszámok maximális súlya: 4 kg
– szerszámtár kapacitása: 23 szerszám
– karos pofatartó szerszámokhoz: HSK 63
– Maximális fogyasztás: 455 A.
– maximális beépített teljesítmény: 240 Kw
– névleges feszültség: 380 V
– áramfrekvencia: 50 Hz
– az elektroorsós hűtőrendszer hűtőteljesítménye: 2800 W
– Teljes áramterhelés: 140 A
– megszakítási teljesítmény: 10 kA
– gép súlya 1GXL: 16700 kg

A COMAU 1GXL gép forgótáblája

A modul elején található a forgóasztal, amelyre a raklapos tábla van felszerelve. Forgása képezi a megmunkálóközpont B tengelyét. Az asztalt egy Brushless motor hajtja a csavar kinematikus mozgása révén egy hosszanti- keresztirányú csapágyon. A szögleolvasást a forgóasztal belsejében elhelyezett kódoló végzi. Az asztal hidraulikus fékkel van felszerelve, amely egy kamrából áll, amely a hidraulikaolaj befogadása után nyomást generál egy féktárcsán, amely a raklaphoz csatlakozik. A forgóasztalra egy raklaplemez van felszerelve, amely csatlakozókkal rendelkezik a raklapot rögzítő pofák reteszeléséhez és feloldásához szükséges teljesítménytényezők, a pofák tisztításához és nyitásának ellenőrzéséhez szükséges levegő, valamint az asztal reteszeléséhez szükséges csatlakozókhoz. A raklaprögzítő lemezen négy alapcsap található, amelyek meghatározzák a raklapok pontos helyzetét. A raklapokat négy hidraulikus pofa rögzíti a lemezhez, amelyek csukott állapotban rögzítik a raklapokhoz csatlakozó négy láncszemet. Egy pneumatikus rendszer szabályozza a pofák kioldását, és enyhe túlnyomást tart fenn a forgóasztalban, így megakadályozza a forgács, a por és a hűtőfolyadék bejutását; ez szabályozza a raklapok helyzetét is az asztalon, és tisztán tartja az alapcsapokat.
