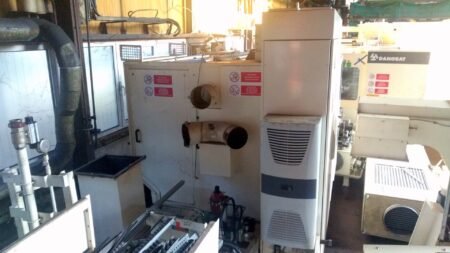

A Danobat NA-500 CNC esztergát 2008-ban a spanyol Danobat cég gyártotta. A gépnek két tengelye van: X és Z, VDI-3425/40 szerszámbefogó rendszer és 6000 ford./perc fordulatszámmal forgó orsó. Az eszterga legfeljebb 320 mm átmérőjű részletet dolgoz meg, az ágyon áthaladó átvezetés megengedett átmérője 590 mm. Az esztergaközpont Siemens numerikus vezérléssel van felszerelve. A teljes tömeg 8 tonna.
A Danobat NA-500 CNC eszterga műszaki adatai
– maximális fordulási átmérő: 320 mm
– megengedett átmérő az ágyon: 590 mm
– maximális távolság az orsó orra és a felső fej felülete között: 850 mm
– távolság az orsó orra és a farokrész között (hátsó szár): 850 mm
– X tengely pálya, felső fej: 265 mm
– az első csapágyak belső átmérője: 120 mm
– a farok tengelyének átmérője: 90 mm
– farokszár tengelyútja: 120 mm
– fejsíkok száma: 12
– az X tengely gyors előtolása: 20 m / perc
– a Z tengely gyors előtolása: 20 m/min
– maximális orsófordulatszám: 6000 ford./perc
– X tengely segédmotor: 10,4 Nm
– Z tengely segédmotor: 10,4 Nm
– feszültség (V / Hz): 400/50
– Teljesítmény: 25 kW
– méretek (H x Ma x Sz): 4900 x 2585 x 2129 mm
– teljes tömeg: 8000 kg
A Danobat NA-500 CNC esztergaközpont berendezése

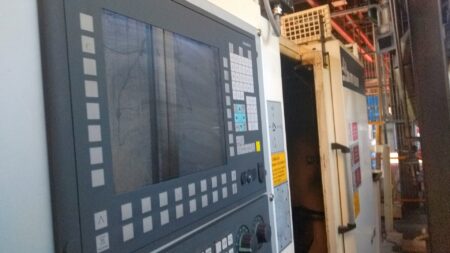

– numerikus vezérlés: SIEMENS
– szerszámrögzítő rendszer: VDI-3425/40
– főtengely vége: ASA-8
