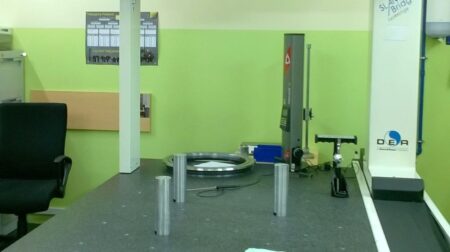

DEA SCIROCCO 151310 koordináta mérőgép

DEA SCIROCCO 151310 koordináta mérőgép 1997-ben Olaszországban gyártották, és bonyolult formájú munkadarabok gyors és nagy pontosságú mérésére használják. A munkadarab mérése érintéses vagy érintésmentes módszerekkel történik, amelyeket aztán pontkoordináták halmazaként ábrázolnak.

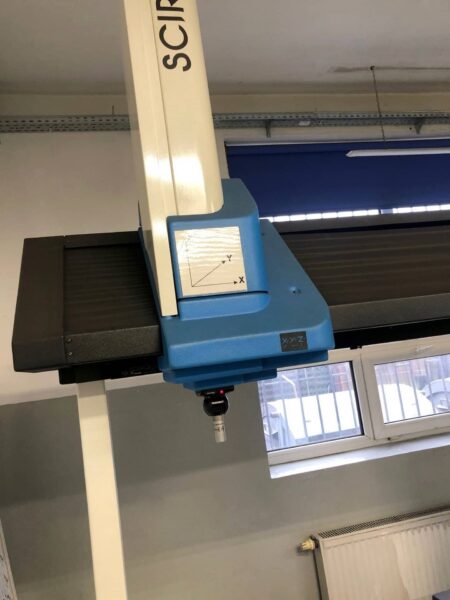

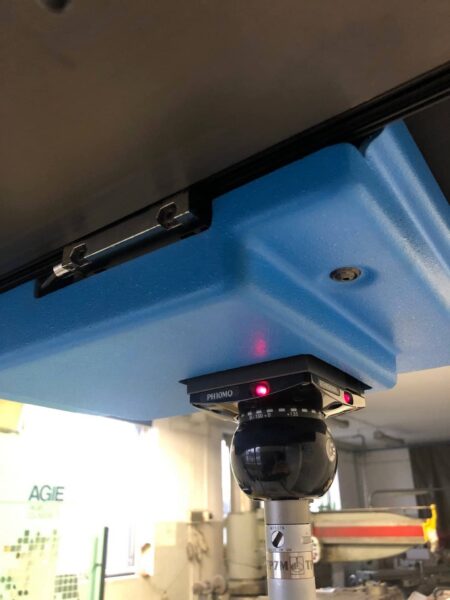

A mért munkadarab méreteit a RENISHAW PH10MQ indexelőfejre szerelt RENISHAW TP7M mérőszondával vesszük fel. A mérőszonda nyúlásmérő technológiát használ a szemcsehibák kiküszöbölésére és a legmagasabb mérési minőség elérésére az X,Y,Z tengelyeken 1500 mm (X tengely), 1300 mm (Y tengely) és 1000 mm (Z tengely) előtolással.

A mérőgépet széles körű felszereléssel kínálják, beleértve egy fejlett PC-DMIS csomagot Windowshoz, amely részletes geometriai méréseket végez. A gép teljes tömege 3650 kg.

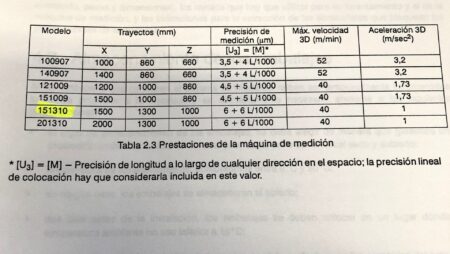

A DEA SCIROCCO 151310 mérőgép műszaki adatai

• mérési tartomány az X/Y/Z tengelyen: 1500/1300/1000 mm
• maximális munkadarab súly: 3500 kg
• ahosszmérés megengedett legnagyobb hibája MPEe: 6 + 6L/1000 µm
• az ismételhetőségi tartomány megengedett legnagyobb határa MPLR0: 2 µm
• maximális mérési sebesség: 1 m/min
• mérési felbontás: 0,5 µm
• pozicionálási sebesség: 40 m/min

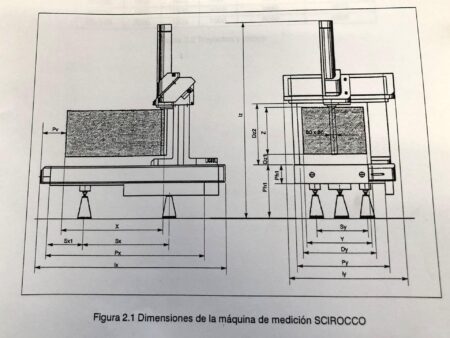

• teljes méretek (hosszúság x szélesség x magasság): 2820 x 1980 x 3480 mm
• a SCIROCCO 151310 gép teljes tömege: 3650 kg

A mérőgép felszereltsége

• indexelhető fej: RENISHAW PH10MQ
• tapintó: RENISHAW TP7M

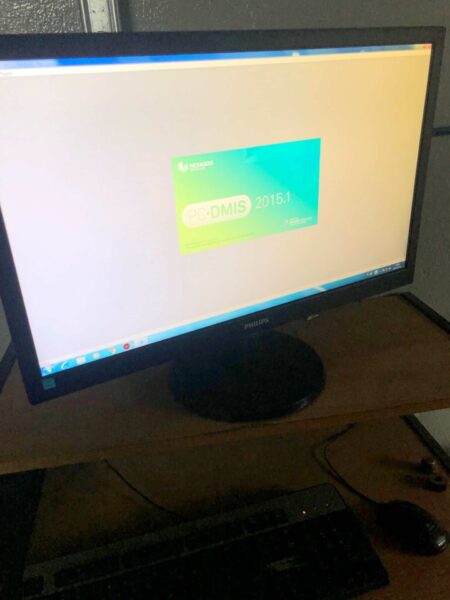

• metrológiai szoftver: PC-DMIS
• adatátviteli szoftver: TESA DATA-DIRECT

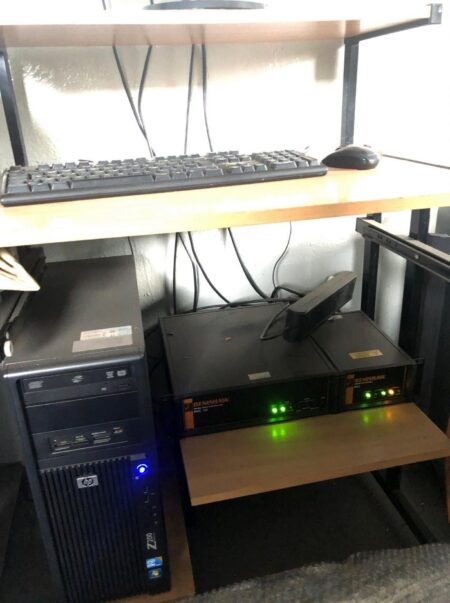

• PC számítógép
