DECKEL MAHO DMU 50V CNC függőleges megmunkálóközpont

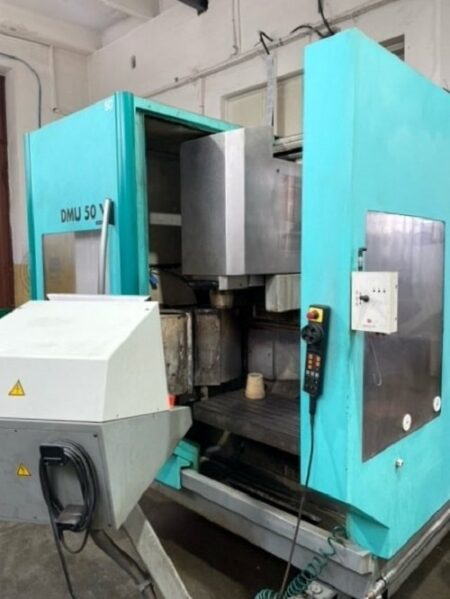

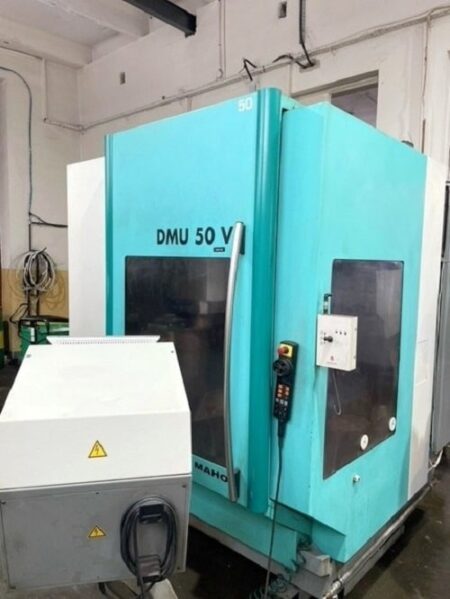

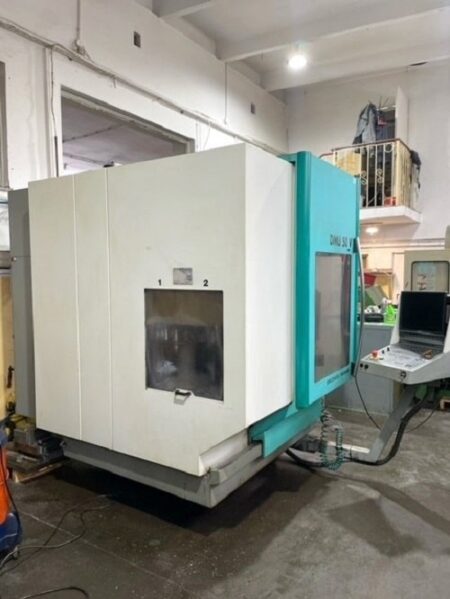

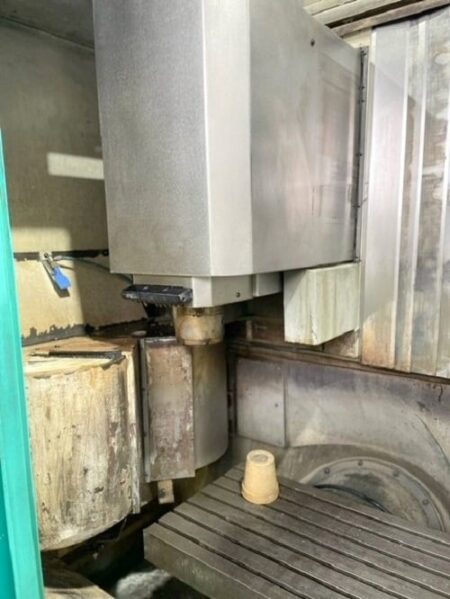

DECKEL MAHO DMU 50V CNC függőleges megmunkálóközpont 2000-ben készült Németországban, fém munkadarabok precíziós megmunkálására. A legfeljebb 180 kg tömegű munkadarabok megmunkálása X/Y/Z tengelyeken történik 500 mm (X tengely), 380 mm (Y tengely) és 380 mm (Z tengely) előtolással. A nagy pontosságot és a munkadarab marási idejének jelentős csökkentését a beépített 15 kW teljesítményű, 15000 fordulat/perc maximális fordulatszámmal forgó orsó garantálja.

A függőleges megmunkálóközpont felszereltsége többek között a 800 mm hosszú és 480 mm széles munkaasztal, valamint a beépített tár cserélővel, amely 24 darab 80 mm átmérőjű szerszám tárolására alkalmas. A kezelő magas szintű kényelmét és komfortját a beszerelt intuitív HEIDENHAIN TNC 426 numerikus vezérléssel ellátott vezérlőpanel biztosítja, amely lehetővé teszi az összes megmunkálási paraméter programozását. A maróközpont teljes tömege körülbelül 4000 kg.

A DECKEL MAHO DMU 50V megmunkálóközpont műszaki paraméterei

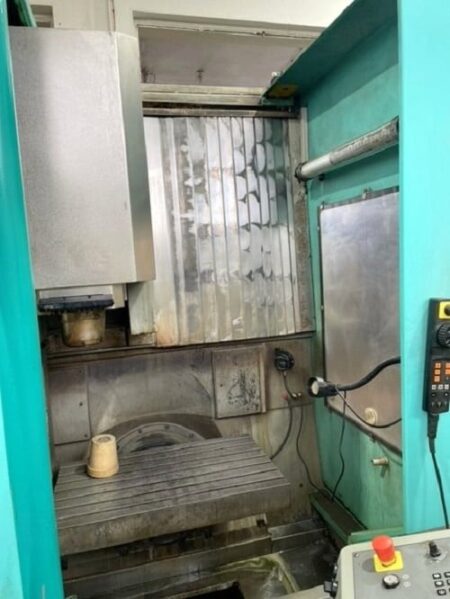

• A munkaasztal méretei (L x W): 800 x 480 mm
• előtolási sebességek az X/Y/Z tengelyen: 500/380/380 mm
• a munkadarab maximális súlya: 180 kg
• minimális orsófordulatszám: 20 rpm
• maximális orsófordulatszám: 15000 rpm
• az orsóhajtás teljesítménye: 15 kW

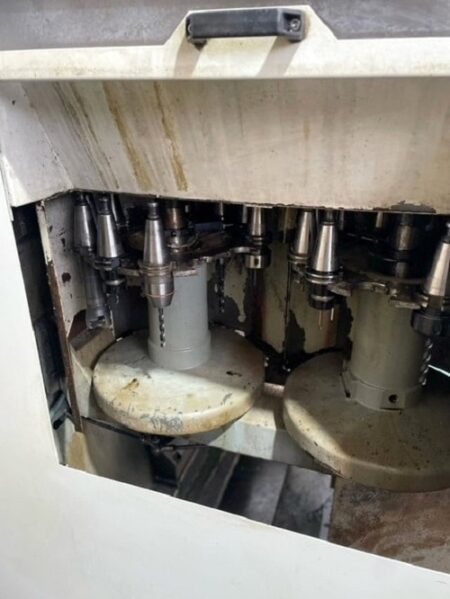

• szerszámtároló kapacitás: 24 db
• maximális szerszámtömeg: 6 kg
• maximális szerszámhossz: 280 mm
• maximális szerszámátmérő: 80 mm
• teljes méretek (hosszúság x szélesség x magasság): 2450 x 1800 x 2384 mm
• a DMU 50 V marógép teljes tömege: kb. 4000 kg

A CNC marógép felszereltsége

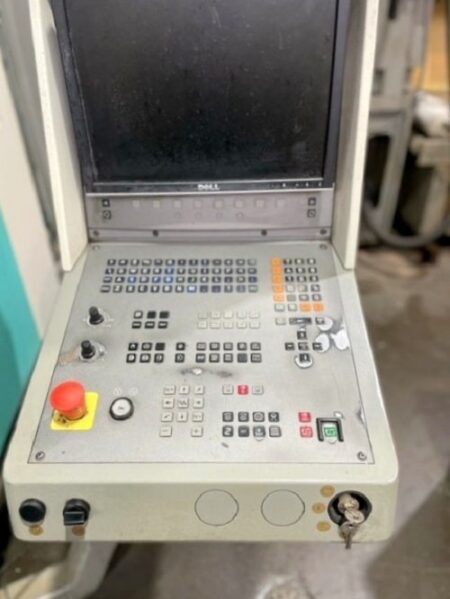

• CNC vezérlés: HEIDENHAIN TNC 426

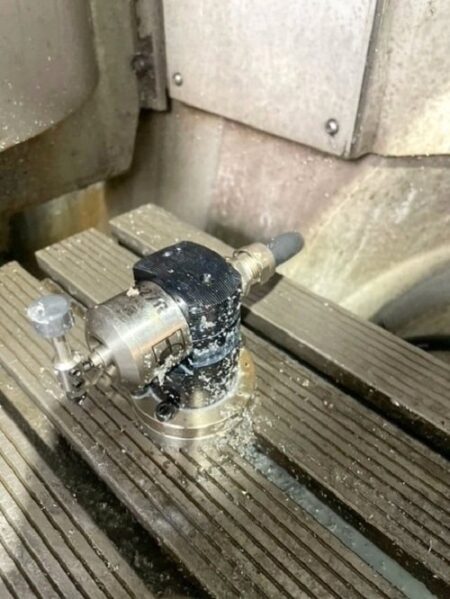

• munkadarab szonda: RENISHAW

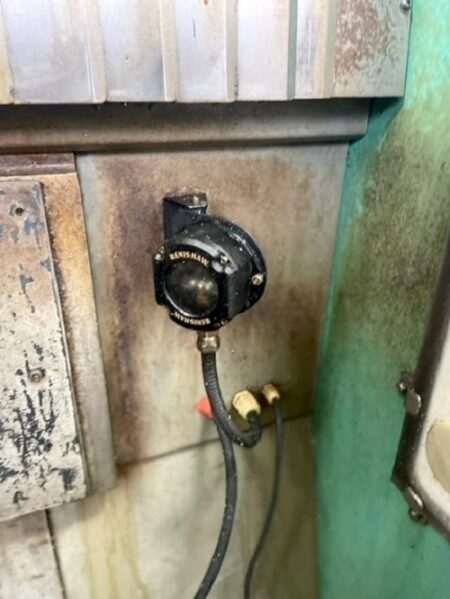

• szerszámmérő szonda: RENISHAW
• szerszámcserélő
• orsókúp: SK40
• szerszámtartók (10 db)
• RS-232-C interfész
