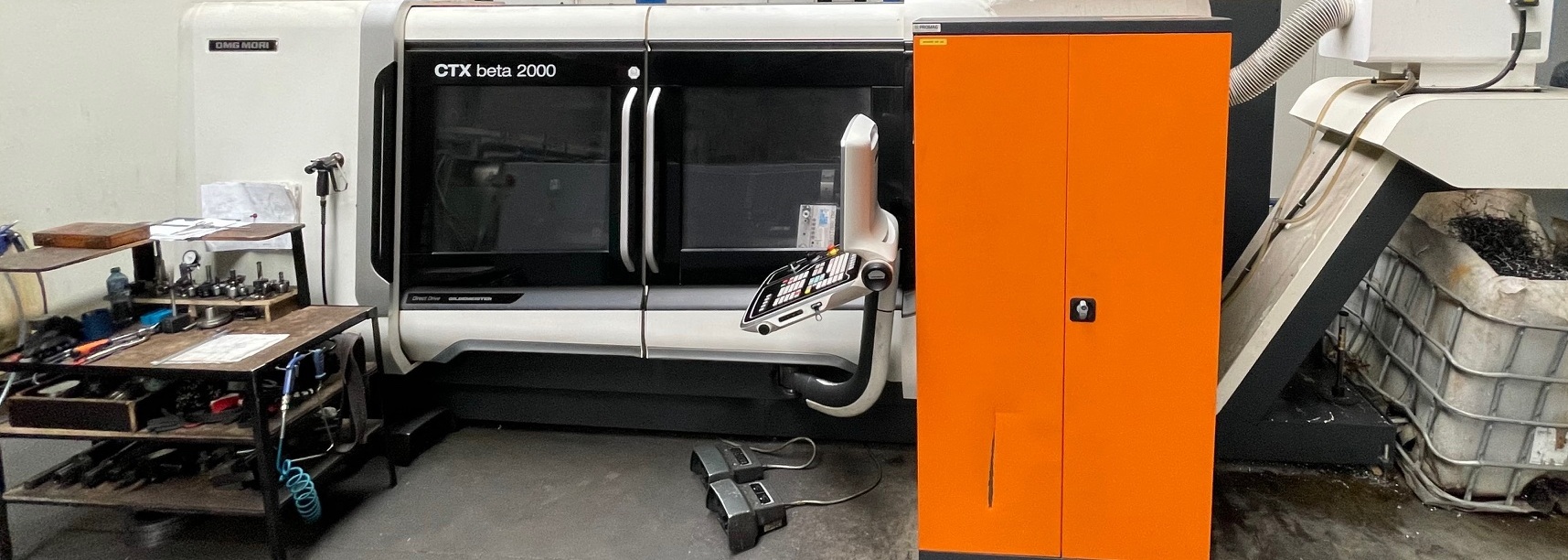

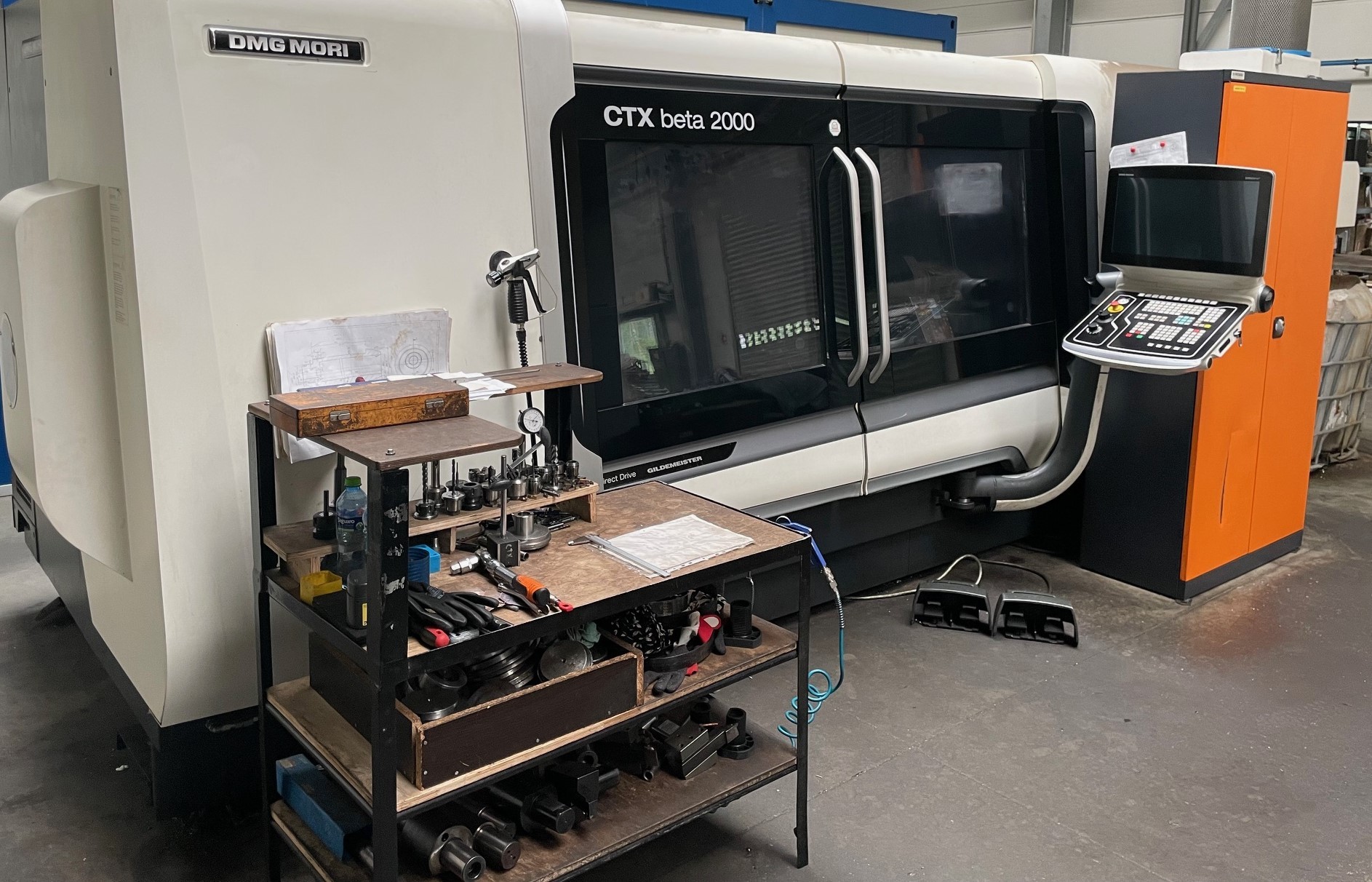

DMG MORI CTX Beta 2000 CNC esztergaközpont

DMG MORI CTX Beta 2000 CNC esztergaközpont 2020-ban készült Olaszországban a Graziano Tortona S.r.l. által. Ezt a rendkívül hatékony gépet széleskörű felszereléssel együtt kínálják, amely jelentősen bővíti a megmunkálási lehetőségeket és garantálja a gyártott alkatrészek nagyfokú ismételhetőségének elérését. A kiegészítő funkciócsomagoknak köszönhetően lehetőség van például precíz fogaskerékmarás vagy sokszög esztergálás elvégzésére.

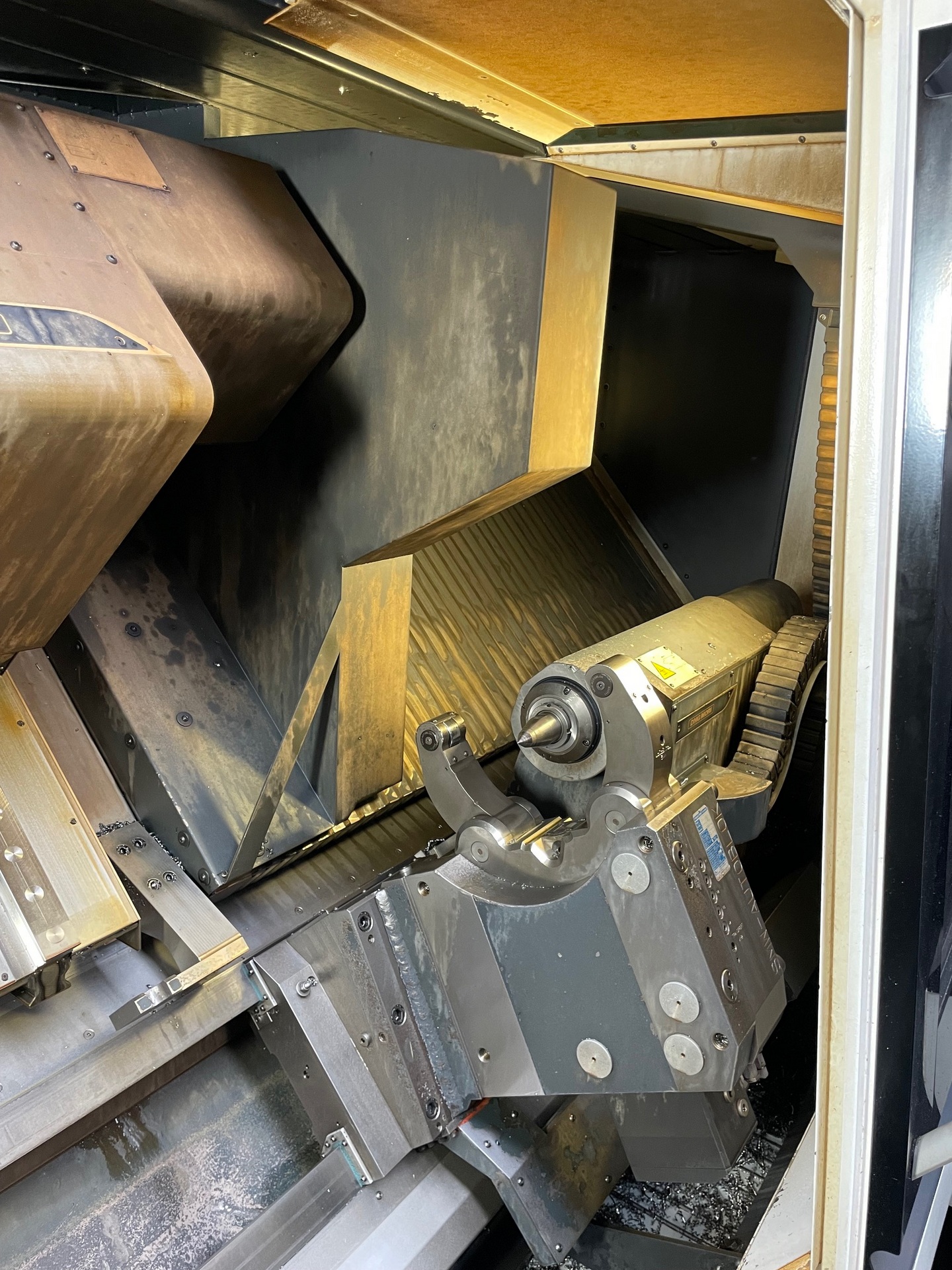

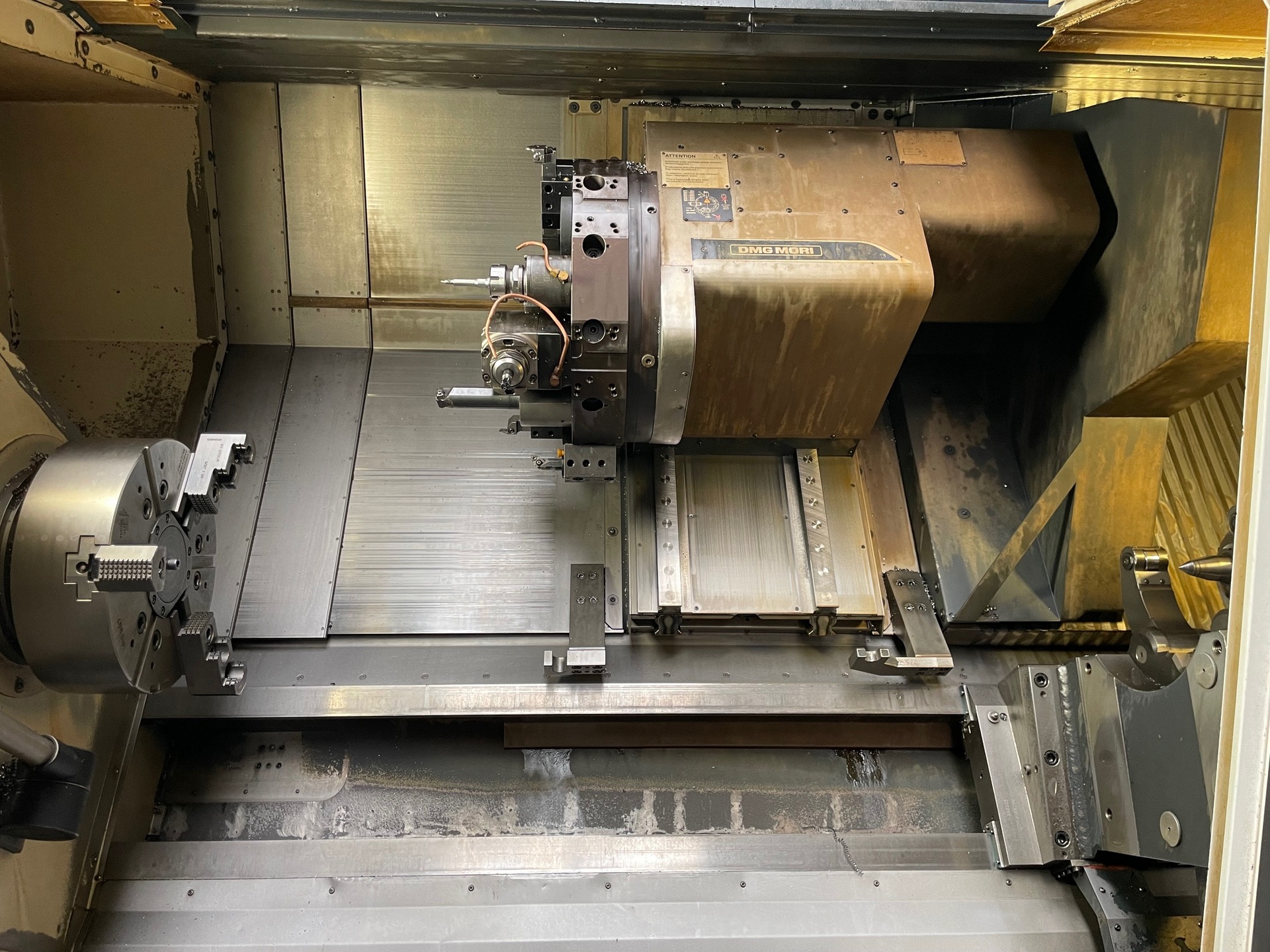

Minden megmunkálási folyamatot egy nagy munkaterületen belül, megbízható orsó és 12 állású revolverről vett vágószerszámok segítségével végeznek. A Z-tengellyel összekapcsolt farokcsapágy ütközésmentesen mozog különálló csúszóvezetőkön, amelyek egy nagy hőstabilitású ágyra vannak szerelve. Ez az ágy kiválóan csökkenti a hő hatását, miközben növeli az összes alkatrész és szerszám élettartamát. A gép élettartama alatt összesen 6219 órát dolgozott. A CTX Beta 2000 CNC eszterga súlya 11000 kg.

A DMG MORI CTX Beta 2000 eszterga műszaki adatai

Általános adatok

• lengés az ágy fölött: 800 mm
• maximális esztergálási átmérő: 600 mm
• maximális rúdátmérő: 102 mm
• maximális esztergálási hossz: 2000 mm
• előtolás X/Y/Z tengelyen: 415/75/2025 mm
• gyorsmenet az X/Y/Z tengelyen: 30/22,5/33 m/min
• előtolóerő az X/Y/Z tengelyen: 9/9/13 kN
• felbontás az X,Y,Z tengelyen: 0,001 mm
• hátsó farokcsapágy meghosszabbítása: 2025 mm
• hátsó farokcsapszeg meghosszabbítás: 150 mm
• farokfutószár átmérője: 120 mm
• farokcsapágy hüvelyk kúpossága: MT5
• maximális hátsó farokcsapágy tolóerő: 1800 daN
• ágy dőlésszöge: 45°
• üzemóra: 6219 h
• minimális sűrített levegőnyomás: 6 bar
• hűtőfolyadéktartály térfogata: kb. 250 l
• hűtőfolyadék-szivattyú teljesítménye: 23 l/perc
• hidraulikaegység tartály kapacitása: kb. 40 l
• maximális hidraulikus egységnyomás: 90 bar
• környezeti hőmérséklet: +15°C/+35°C
• relatív páratartalom: 75%
• zajszint: 75 dB(A)
• tápellátás: 400 V; 50/60 Hz
• a gép méretei forgácsszállító nélkül (H x Sz x M): kb. 5564 x 3150 x 2135 mm
• a DMG MORI CTX Beta 2000 gép súlya: 11000 kg

Főorsó

• maximális fordulatszám: 3600 rpm
• furatátmérő: 121 mm
• orsó orr: 220 h5 mm
• az első csapágy belső átmérője: 160 mm
• hidraulikus fék
• C tengely
• C tengely fordulatszám: 0-200 rpm
• C tengely nyomatéka (40% ED): 770 Nm
• C tengely pontosság: 0,001 mm

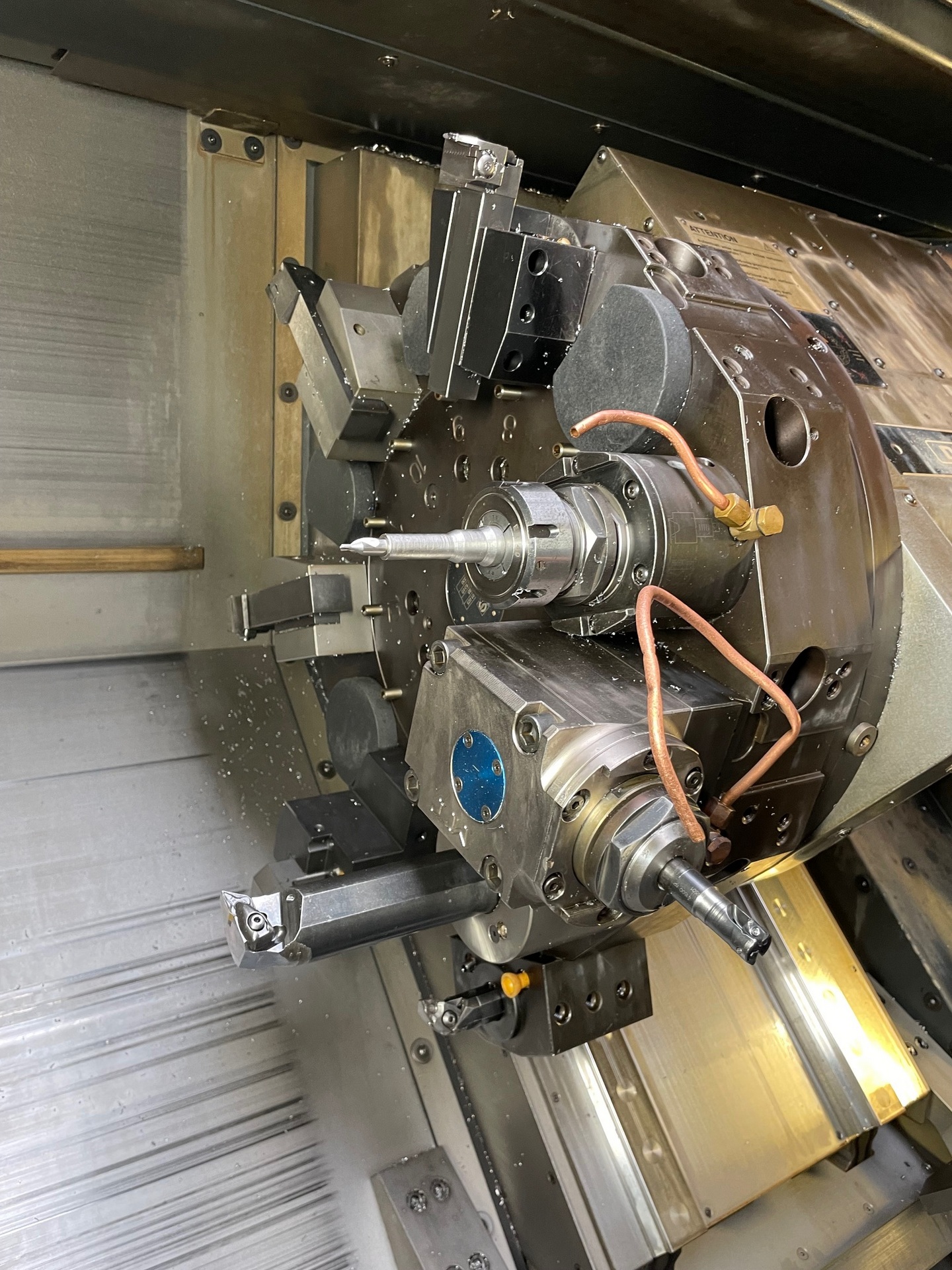

Szerszámfej

• pozíciók száma: 12 + 6 a blokkszerszámokhoz
• a meghajtott szerszámok maximális sebessége: 4000 rpm
• szerszámtartó: VDI 50
• 30°-os indexelési idő: 0,4 s
• meghajtási teljesítmény (40% ED): 12,5 kW
• nyomaték: 70 Nm

A DMG MORI fém esztergapad felszereltsége

• SIEMENS SINUMERIK 840D sl Operate CNC-vezérlés CELOS egységes felhasználói felülettel
• kiegészítő funkció „esztergálás és marás tengelyen kívül”

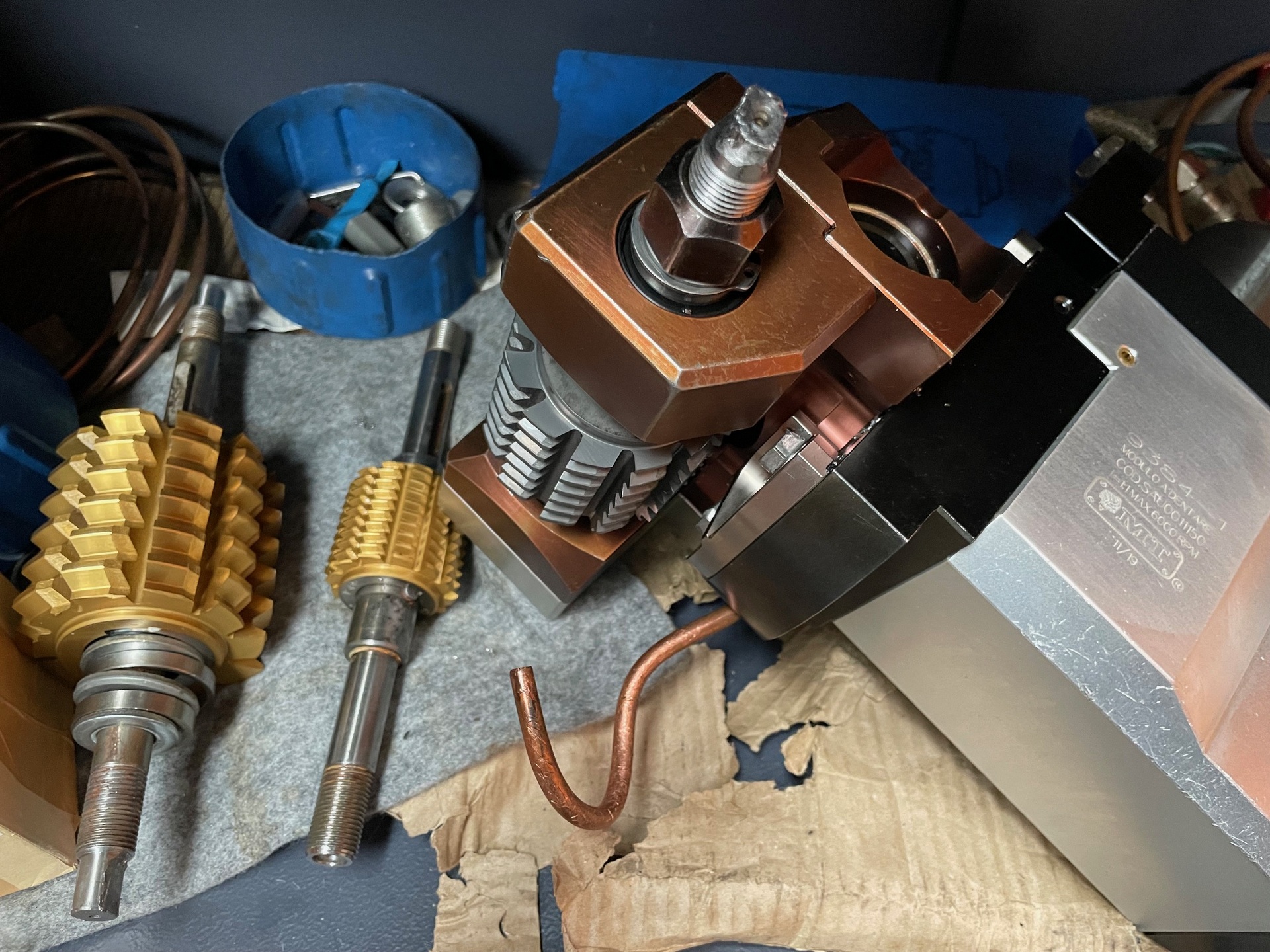

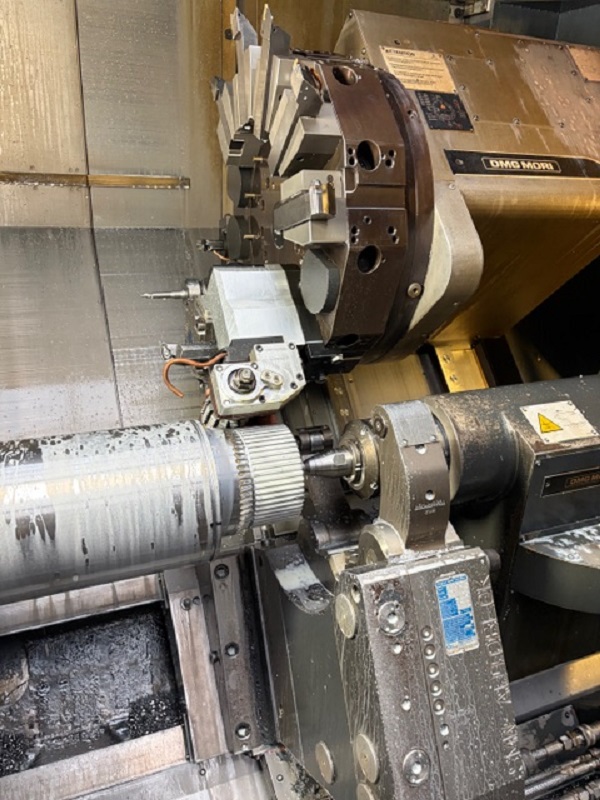

• kiegészítő funkció „fogaskerékmarás fogaskerékmarással”
• kiegészítő funkció „poligon esztergálás elliptikus és sokszög alakzatok megmunkálásához”
• kiegészítő csomag tengelyek megmunkálásához
• Y tengely
• szerszámmérő szonda: RENISHAW RP3
• közvetlen mérőrendszer az X és Y tengelyen

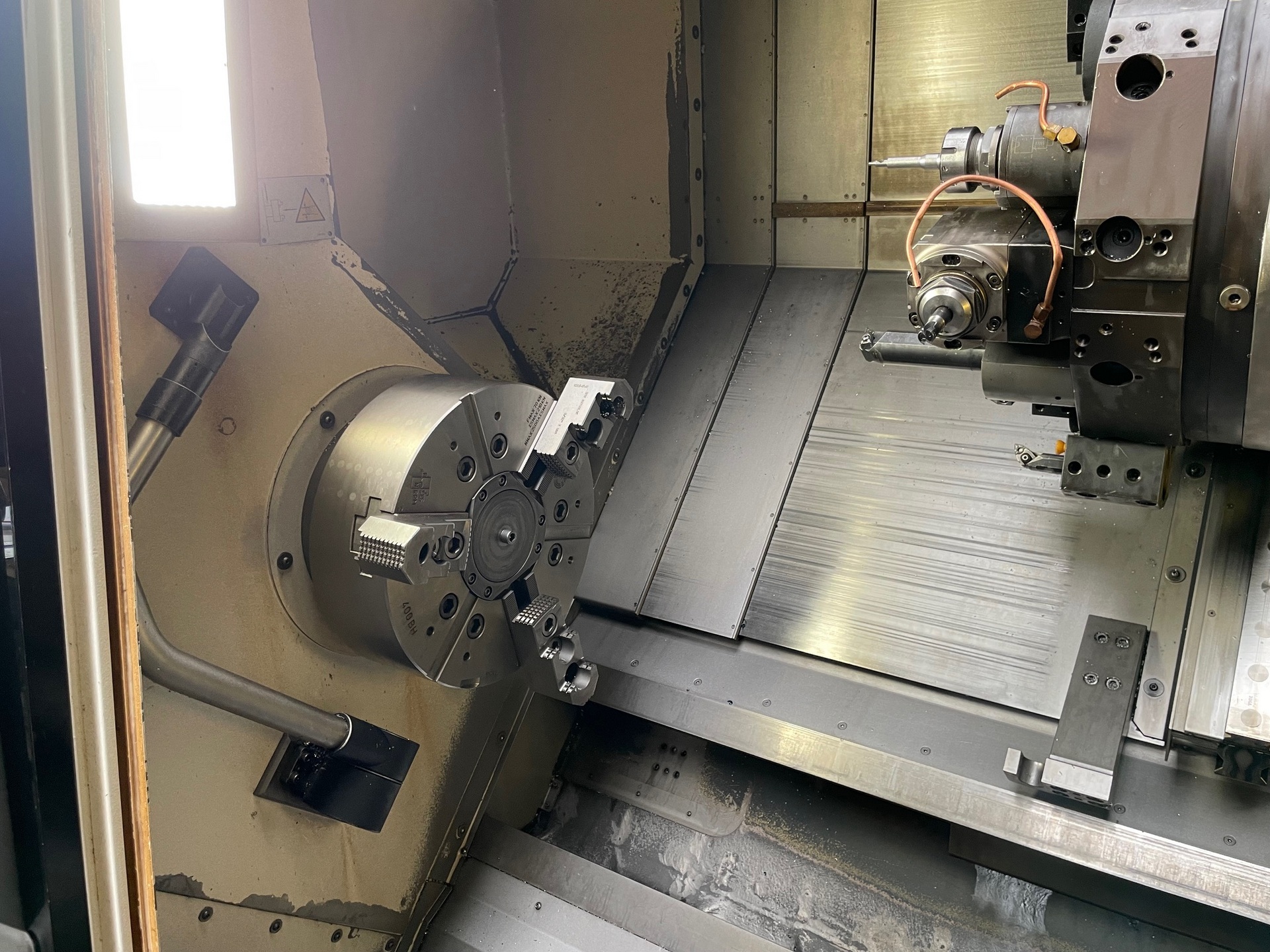

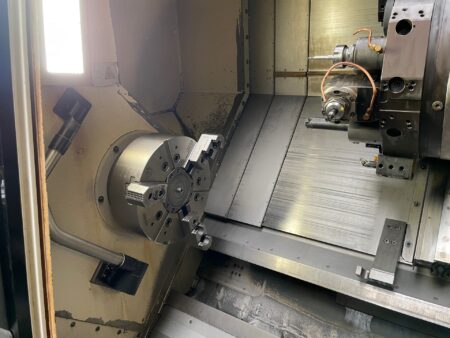

• 3-pofás mechanikus esztergapesztergaprés átmenő furattal
• orsó 104 mm átmérőjű, átmenő furatú befogómechanizmussal

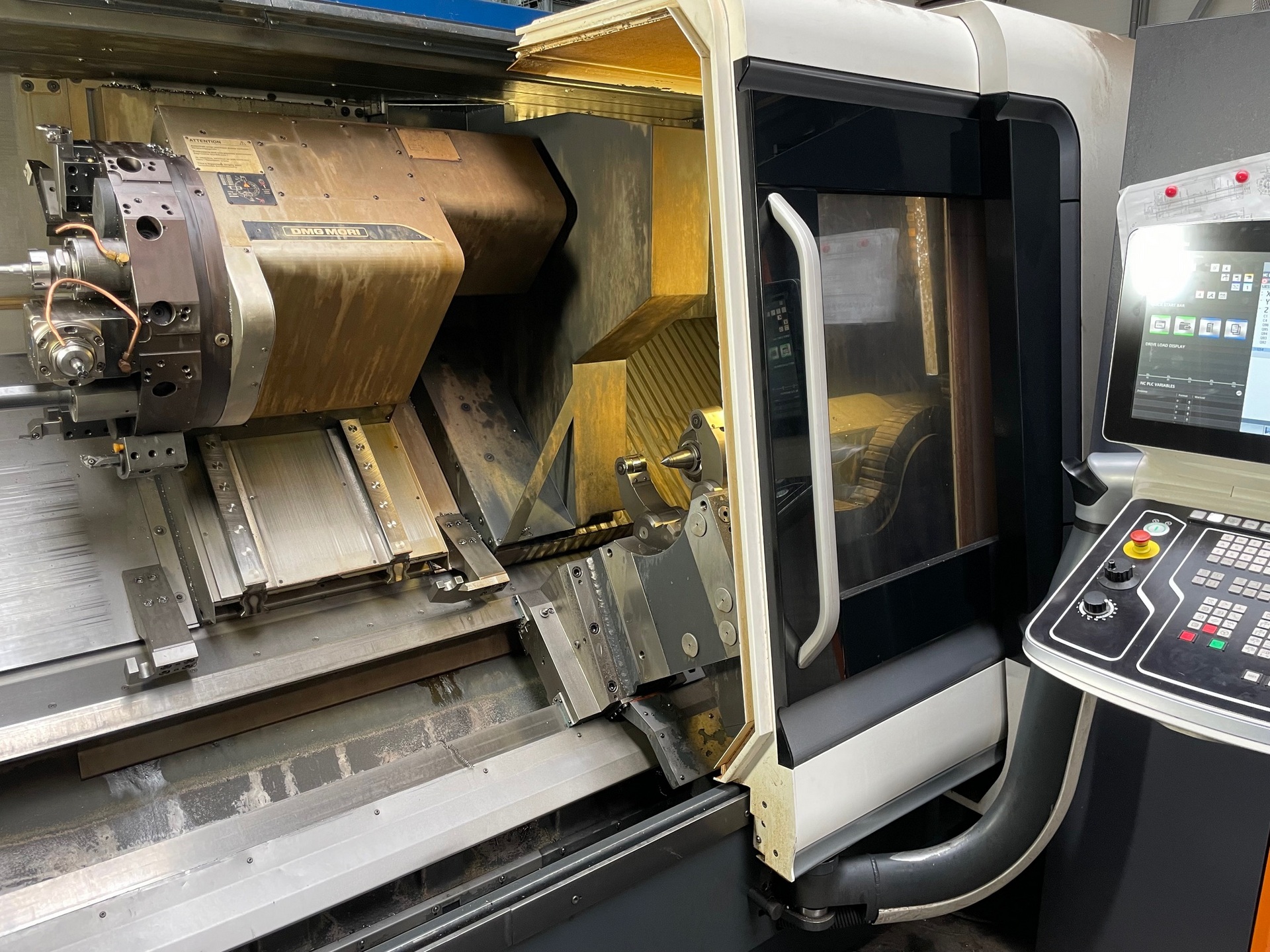

• érintőképernyős vezérlőpanel: DMG MORI ERGOline
• IoTconnector (kommunikációs eszköz a gépek nyílt protokollokon keresztüli hálózatba kapcsolásához)
• DMG MORI Messenger V2 (alkalmazás a gép állapotának ellenőrzésére okostelefonokon, táblagépeken és PC-ken)
• DMG MORI Service Agent (alkalmazás a szükséges karbantartás ellenőrzésére a szükséges pótalkatrészek és berendezések listájával)
• NETservice (távoli műszaki támogatás)
• SERVICEcamera (kamera élő közvetítéshez a NETservice-en keresztül)

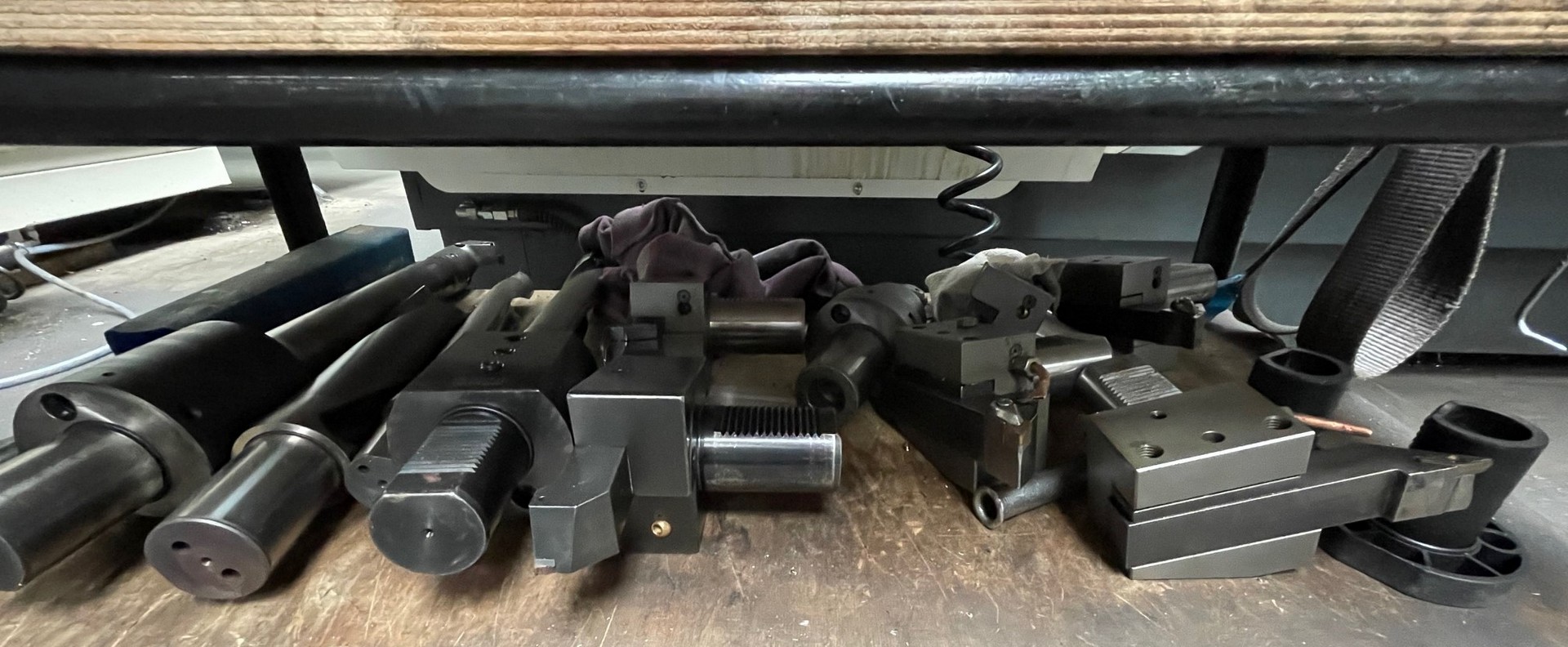

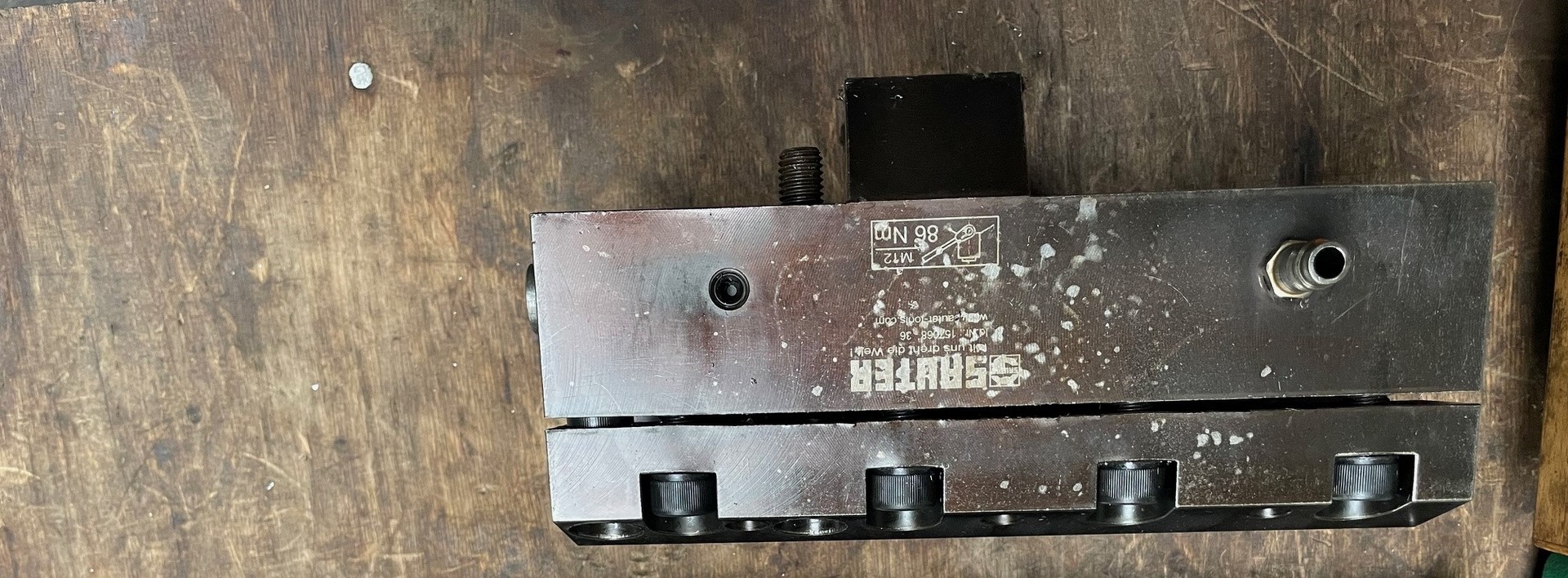

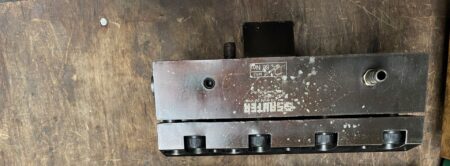

• VDI 50 szerszámtartók
• szerszámtartó fogaskerekek, hornyok, fogak stb. marásához
• szerszámtartó fúrórudak rögzítéséhez

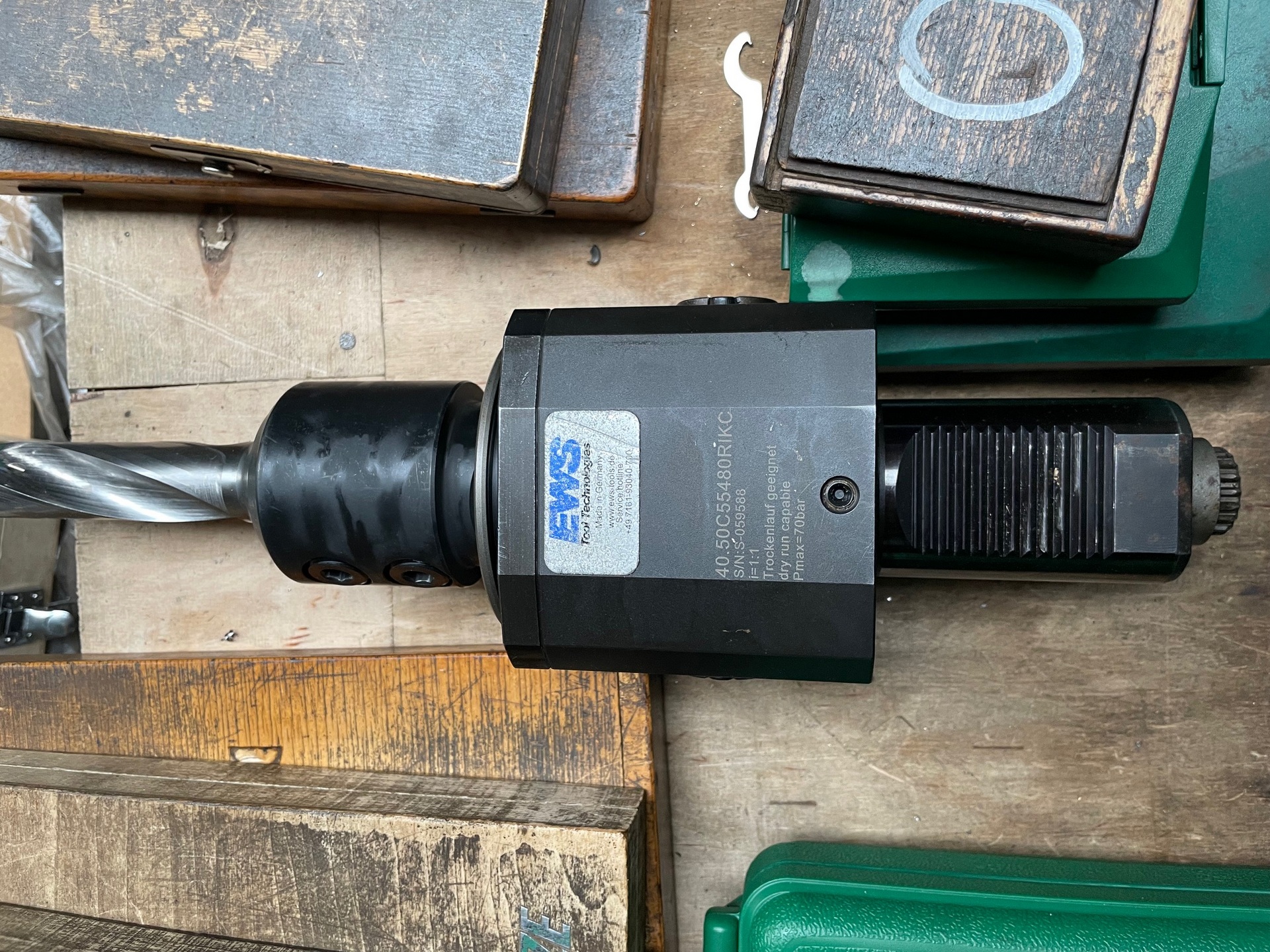

• hajtott szögű szerszámtartó (1 db)
• meghajtott egyenes szerszámtartó (2 db)

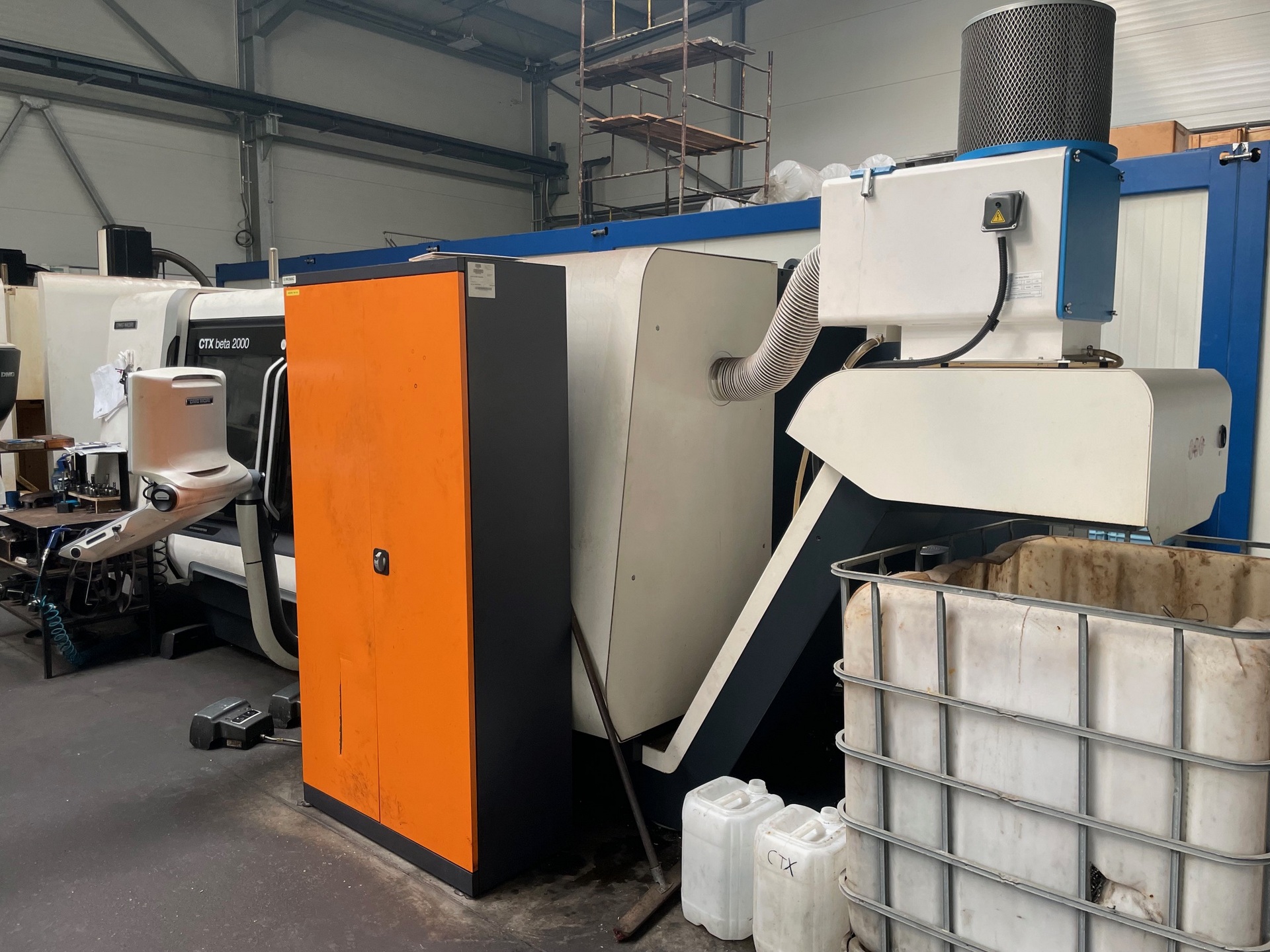

• forgácsszállító
• forgácsöblítő pisztoly
• hűtőfolyadék-szivattyú 12 bar
• hidraulikus egység szivattyúval és szűrőrendszerrel
• olajköd
• automatikus központi kenés
• 4 színű jelzőlámpa
