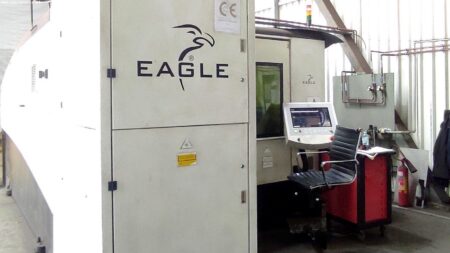

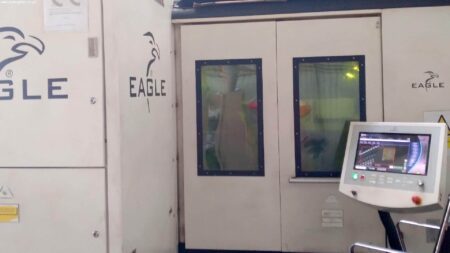

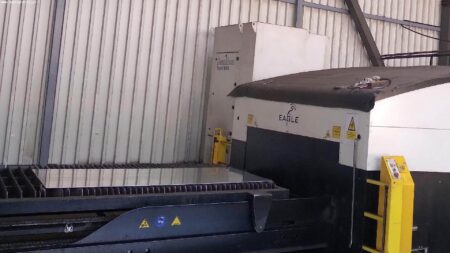

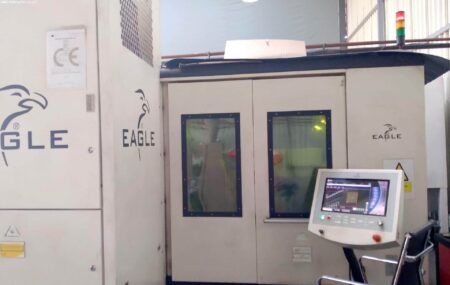

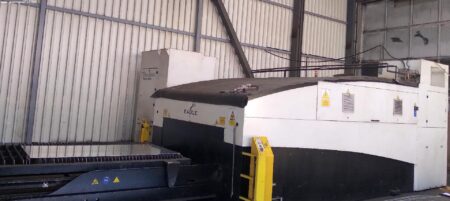

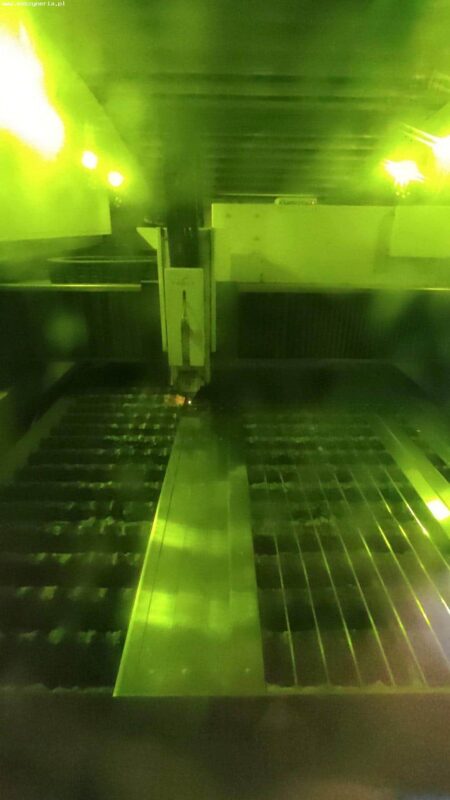

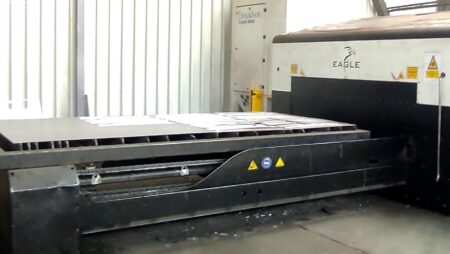

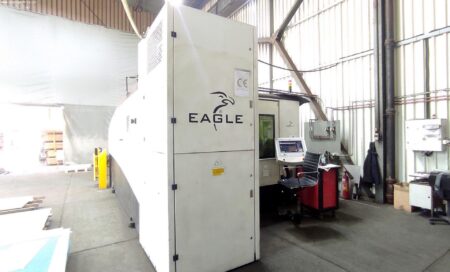

EAGLE INSPIRE 1530 F4.0 lézervágó

Az EAGLE INSPIRE 1530 F4.0 lézervágó 2014-ben gyártották Lengyelországban. A maró lézerteljesítménye 4 kW, a munkaterület az X / Y / Z tengelyeken 3060, 1540, 100 mm. A gép acélt – 20 mm vastagságig, rozsdamentes acélt – 20 mm vastagságig, alumíniumot – 15 mm vastagságig, sárgarézet – 8 mm vastagságig és rezet – 6 mm vastagságig vág. A lézer Beckhoff TwinCAT CNC CNC vezérléssel és Beckhoff lineáris mágneses motorokkal van felszerelve. A lézervágó összesen 17075 munkaórát dolgozott. 2022 márciusában az optikai szálat kicserélték egy új szálra, míg 2022 áprilisában a gépben a lézerforrást cserélték ki.

Az EAGLE INSPIRE 1530 F4.0 szálas lézer műszaki specifikációja

– lézerteljesítmény: 4 kW

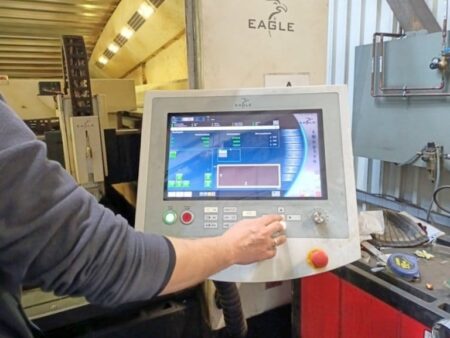

– CNC vezérlés: Beckhoff TwinCAT CNC
– lézerhajtás: Beckhoff mágneses lineáris motorok
– maximális sebesség az X tengellyel párhuzamosan: 250 m/min.
– maximális sebesség az Y tengellyel párhuzamosan: 250 m/perc.
– maximális sebesség, egyidejűleg: 350 m/perc.
– gyorsulás az X és Y tengelyekre: 60 m/s

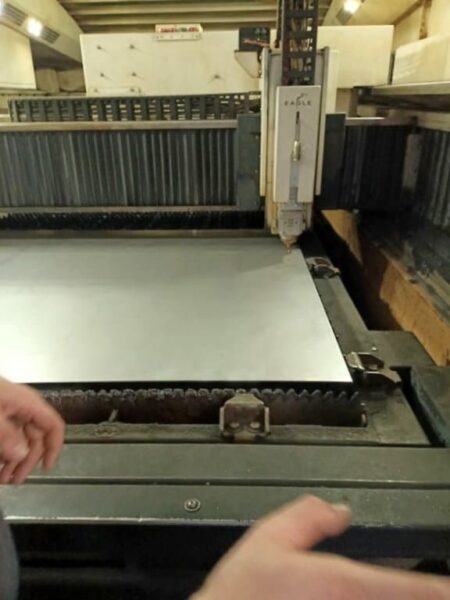

– munkaterület az X / Y / Z tengelyeken: 3060/1540/100 mm
– szerkezeti acél maximális feldolgozási vastagsága: 20 mm
– rozsdamentes acél megmunkálás maximális vastagsága: 20 mm
– alumínium megmunkálás maximális vastagsága: 15 mm
– maximális sárgaréz megmunkálási vastagság: 8 mm
– maximális rézmegmunkálási vastagság: 6 mm
– vágási pontosság: 0,05 mm
– pozicionálási pontosság: 0,05 mm
– ismételhetőség: 0,03 mm
– légnyomás: 6 bar
– N2 nitrogénnyomás: 25 bar
– O2 oxigénnyomás: 10 bar
– sugárkibocsátási idő: 6270,7 óra
– gépi munkaóra: 17075 óra
– vezérlő feszültség: 24 V
– energiaigény: 70 kVA
– fő tápellátás: 400 V / 50 Hz
– gép méretei (H x Sz x Ma): 1000 x 3080 x 3060 mm
– a lézervágó súlya: 20 t
