ECKERT JANTAR 2 plazmavágó és lángvágó gép

ECKERT JANTAR 2 plazmavágó és lángvágó gép 2009-ben gyártották Lengyelországban. A gép célja előre programozott formák vágása fekete acélból, rozsdamentes acélból és alumíniumból készült részletekbe, maximum 30 mm (plazmavágás) vagy 120 mm (oxigénvágás) vastagságban. A vágott anyag vastagságától függően a felszerelt KJELLBERG PerCut 370.1 és KJELLBERG PerCut 370.2 fáklyák akár 20 m/perc sebességgel dolgozzák fel a munkadarabot, így nagyon rövid idő alatt érik el a legmagasabb vágási minőséget.

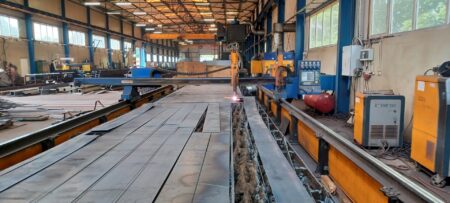

A vágógép nyitott kialakítása lehetővé teszi a munkadarab könnyű elhelyezését a gép 2,5 méter széles és 12 méter hosszú munkaasztalán. A kiváló minőségű hegesztett acélból készült portált a legnagyobb igénybevételt jelentő munka során is nagy merevség jellemzi, garantálva a gépgeometria teljes stabilitását. A vágási folyamat során keletkező port a beépített elszívóasztal távolítja el.

A plazma-gázvágógép számos fejlesztésen esett át, és folyamatosan karbantartották – 2021-ben kicserélték a gázfáklya magasságérzékelőjét és a plazmafáklya tartóját (kb. 45000 PLN költséggel). A plazmavágó és lángvágó gép széleskörű felszereltséggel kínálják, többek között CNC ECS 872 vezérlővel a gép működésének teljes körű vezérléséhez, csövekhez és profilokhoz való rotátorral és KJELLBERG HI Focus 280i lézerforrással.

Az ECKERT JANTAR 2 plazmavágó és lángvágó gép műszaki adatai

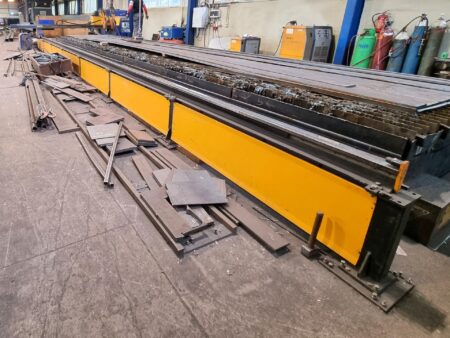

• a munkaasztal méretei (L x W): 12 x 2,5 m
• vágott anyagok: rozsdamentes acél, fekete acél, alumínium
• maximális munkadarabvastagság (plazmavágás): legfeljebb 30 mm
• a munkadarab maximális vastagsága (oxigénvágás): legfeljebb 120 mm
• maximális vágási sebesség: 20 m/perc
• pozicionálási sebesség: 25000 mm/perc
• a lézerforrás tápellátása: 3x 400 V; 50Hz
• a lézerforrás súlya: 422 kg

A plazmavágó és lángvágó gép felszereltsége

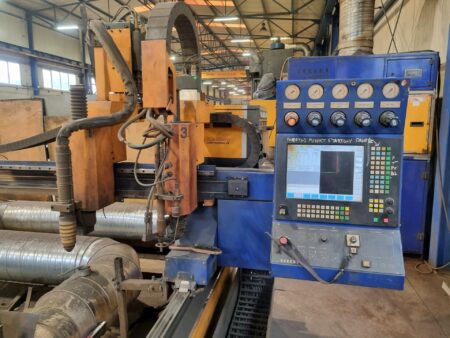

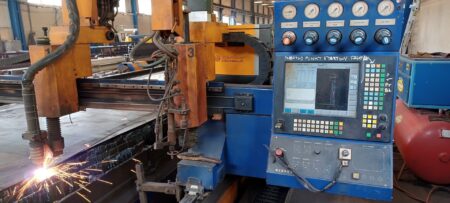

• CNC-vezérlő: ECS 872

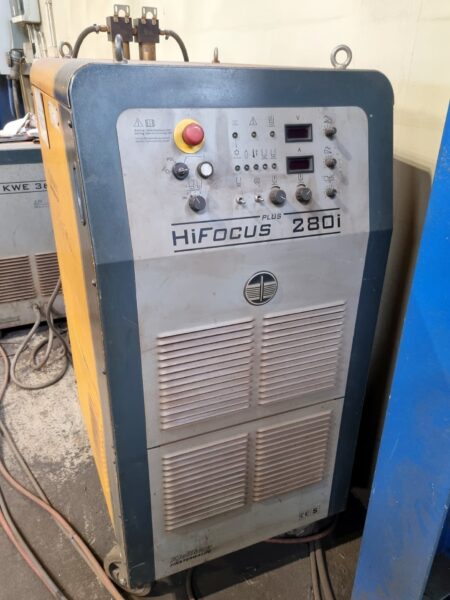

• lézerforrás: KJELLBERG HI Focus 280i

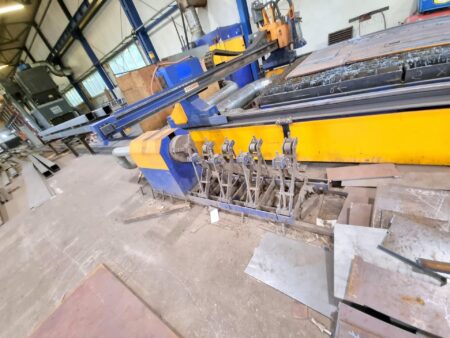

• rotátor csövekhez és profilokhoz
• kihúzóasztal

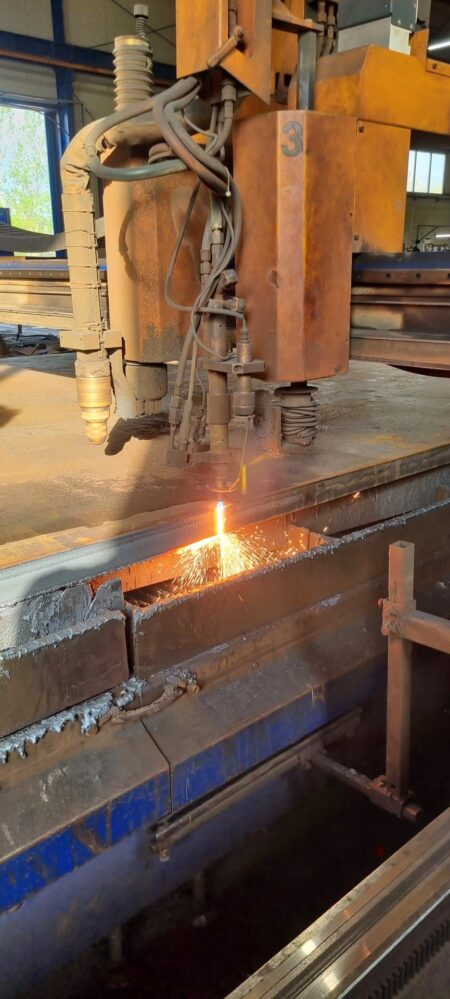

• kis égő: KJELLBERG PerCut 370.1 (2 db)
• nagy égő: KJELLBERG PerCut 370.2 (2 db)

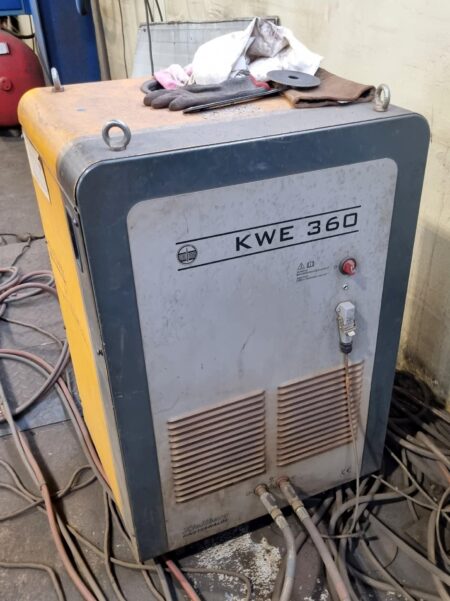

• géphűtő berendezés: KJELLBERG KWE 360
