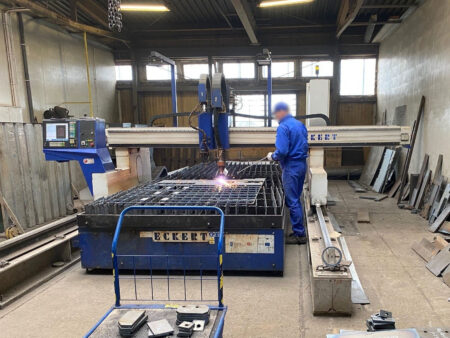

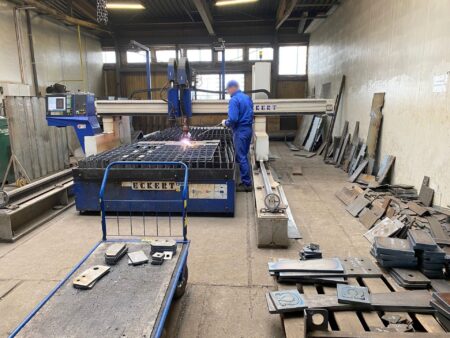

ECKERT SZAFIR BL2 plazmavágó és lángvágó gép

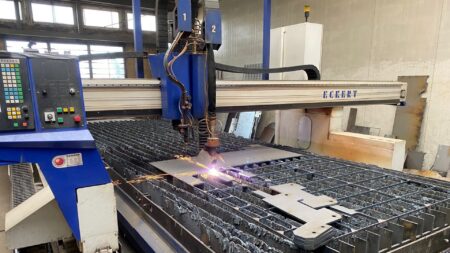

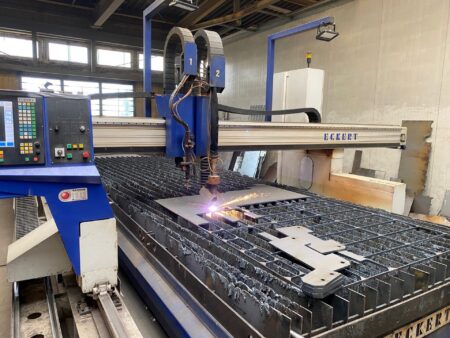

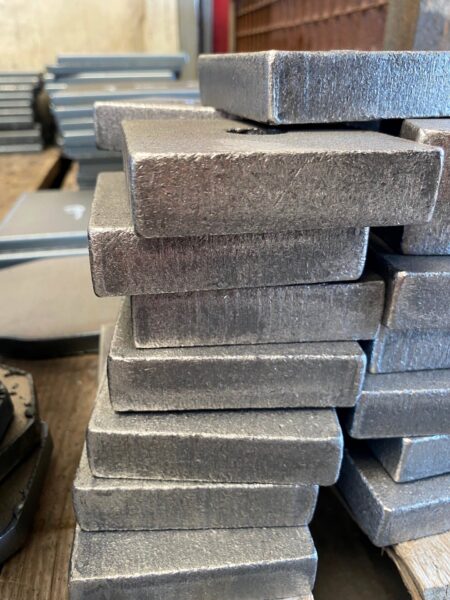

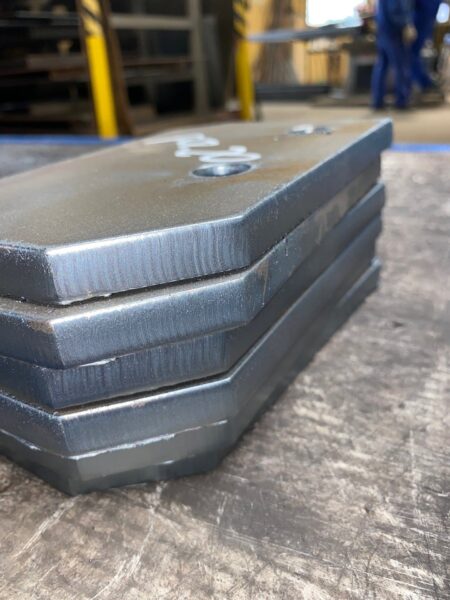

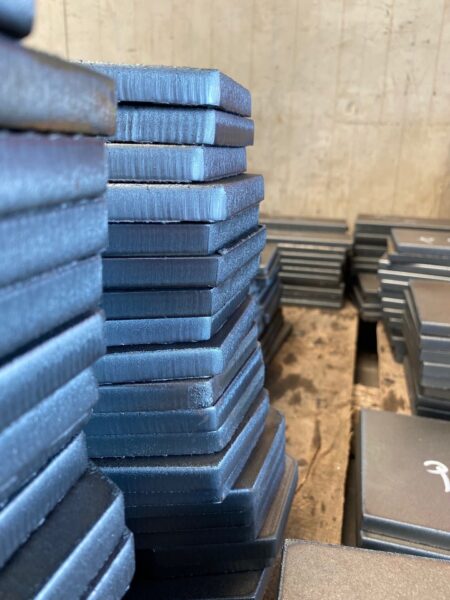

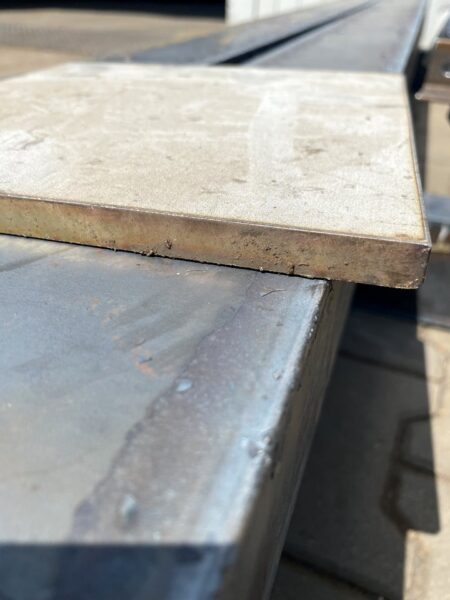

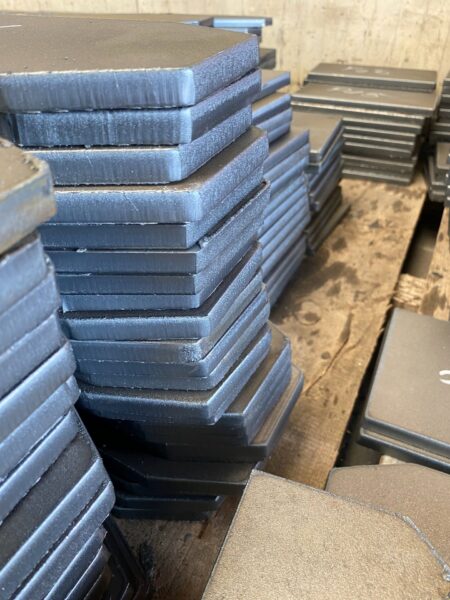

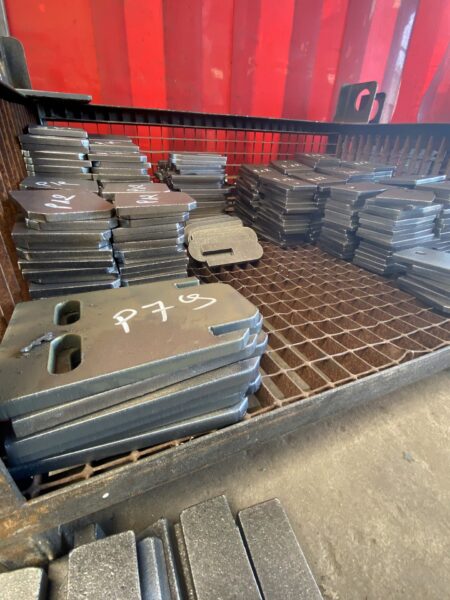

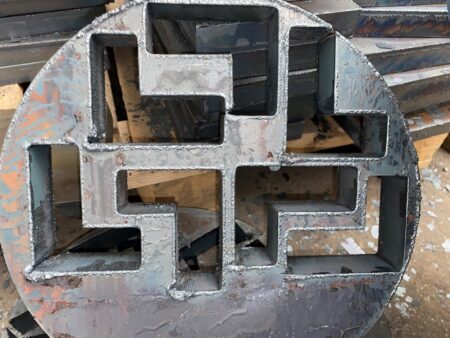

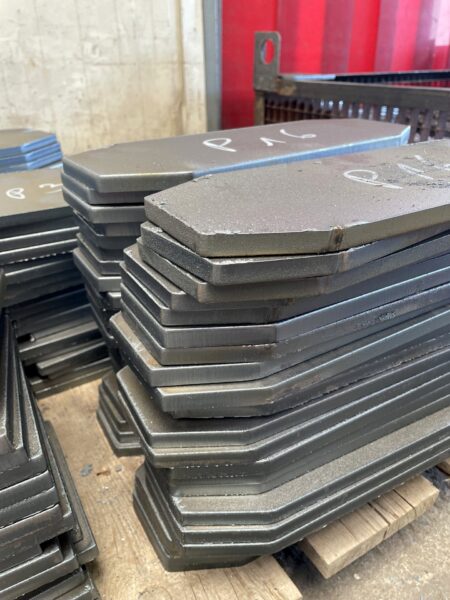

ECKERT SZAFIR BL2 plazmavágó és lángvágó gép 2014-ben gyártották Lengyelországban. A gép előre programozott alakzatok vágására szolgál lágyacélból, rozsdamentes acélból és alumíniumból készült lemezekből, a 700 mm-es plusz szélességgel rendelkező, meghosszabbított portálnak köszönhetően nagyobb munkadarabok megmunkálását teszi lehetővé. A vágott munkadarabokat a legmagasabb minőségű kivitelezés jellemzi – az élek simák, maga a munkadarab pedig tökéletlen.

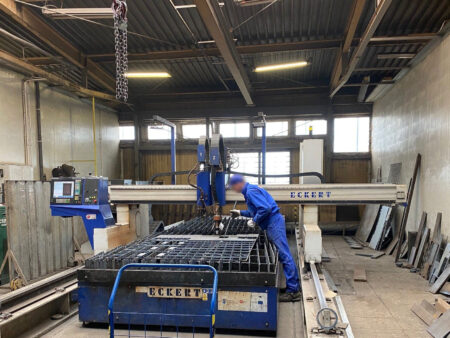

A plazma-gázvágógép nyitott szerkezete, amely kiváló minőségű hegesztett acélból készült, nagy stabilitást és a kezelő szabadságát garantálja, mivel a gép minden oldaláról hozzáférést biztosít a munkaasztalhoz. A beépített, 6000 mm hosszú és 2000 mm széles szekcionált elszívóasztal hatékonyan távolítja el a vágási folyamatból származó port, jelentősen növelve a munkavédelmet és a kényelmet.

A plazmavágó és lángvágó gép széleskörű felszereltséggel rendelkezik, többek között CNC-vezérlővel ECS 872, Eckert CAD/CAM Plus CAD/CAM szoftverrel, a nyersdarabok automatikus elhelyezésével a lemezen és technológiai könyvtárral, valamint a VICTOR TECHNOLOGIES ULTRACUT 200XT plazmaegységgel, amely lehetővé teszi a vágási paraméterek automatikus kiválasztását vagy a plazmarajzolást.

Az ECKERT SZAFIR BL2 plazmavágó és lángvágó gép műszaki adatai

• vágási terület (L x W): 6000 x 2000 + 700 mm
• meghosszabbított úthossz: 2000 mm
• kiterjesztett portálszélesség: 700 mm
• vágott lemez vastagsága átlyukasztással: 25-30 mm
• vágólapok vastagsága a szélektől: 65 mm-ig
• a gép kihúzóasztalának méretei (L x Sz): 6000 x 2000 mm
• a lemeztől való távolság beállításának pontossága: 0,1 mm
• pozicionálási sebesség: 25000 mm/perc
• munkaasztal magassága: 740 mm
• támasz munkahossza: 205 mm
• energiaellátás: 400 V

A plazmavágó és lángvágó gép felszereltsége

• CNC-vezérlő: ECS 872
• CAD/CAM szoftver: Eckert CAD/CAM Plus
• szelvénykivételi asztal
• meghajtó: duplex AC servo

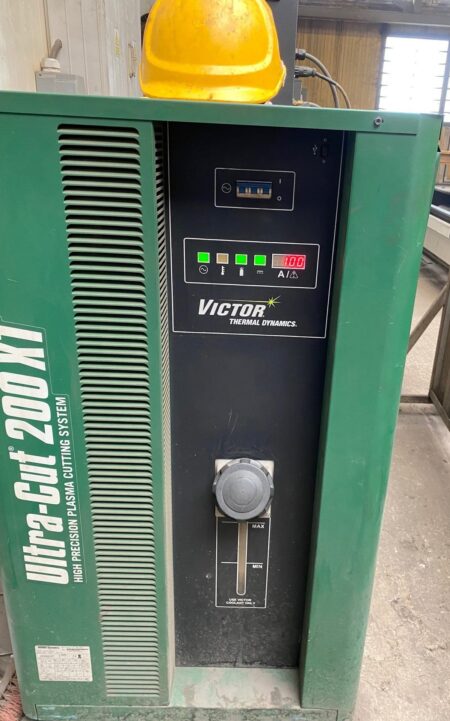

• a gép plazmaegysége: VICTOR TECHNOLOGIES ULTRACUT 200XT
• öntisztító szűrőventilátor PFC típusú
• HD3000 plazmafáklya-tartó a plazmaív intenzitásának mérésével történő távolságbeállítással

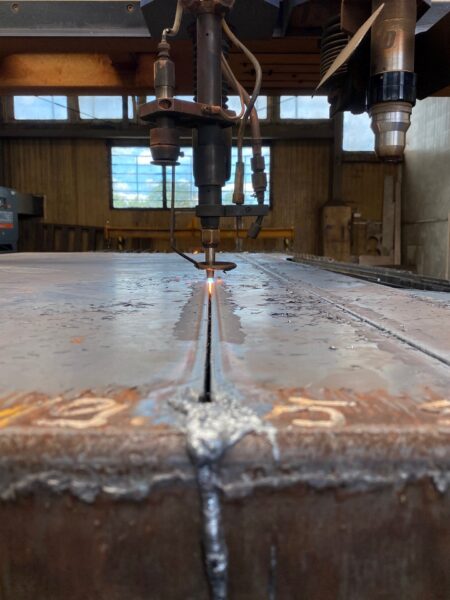

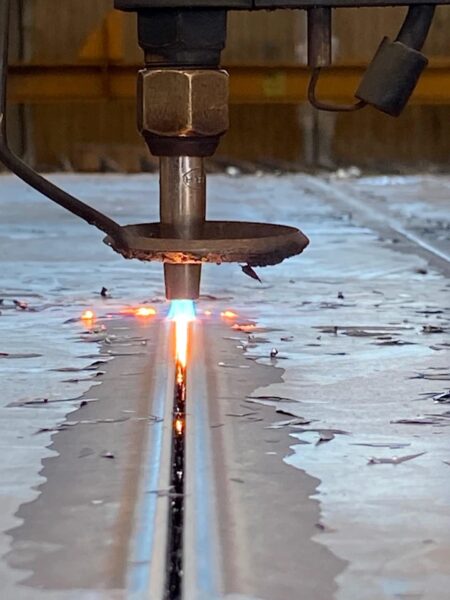

• oxigénfáklya-tartó kapacitív távolságérzékelővel és HARRIS oxigénfáklya automatikus gyújtóval
• automatikus gázkonzol arányos mágnesszelepekkel
• nagynyomású szabályozókészlet az oxigénhez és a tüzelőgázhoz
