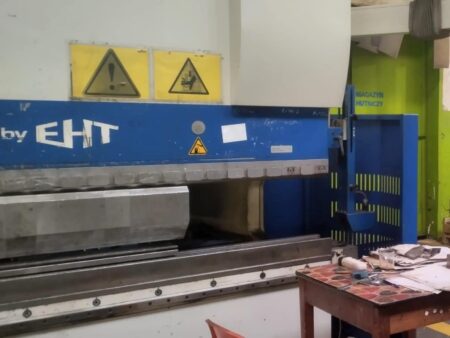

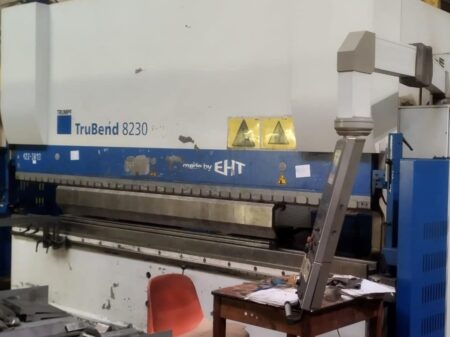

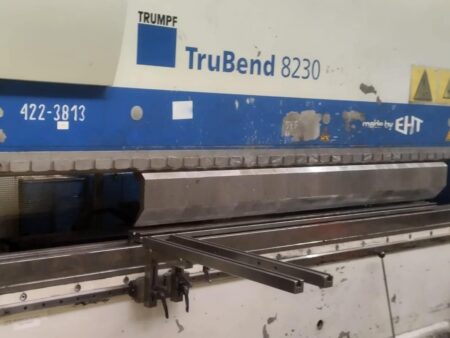

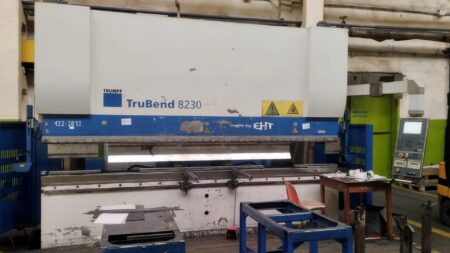

EHT TRUMPF TruBend 8230-40 CNC élhajlító

EHT TRUMPF TruBend 8230-40 CNC élhajlító 2007-ben gyártotta Németországban az EHT Werkzeugmaschinen GmbH (ma Trumpf Werkzeugmaschinen Teningen GmbH). A gép, amelyet nagy termelékenység és kiváló pontosság jellemez, a legfeljebb 4050 mm hosszúságú munkadarabok gazdaságos megmunkálására szolgál. A merev, belső feszültségmentes kialakítás a 230 tonnás préserővel kombinálva kiváló hajlítási eredményeket biztosít még a legnehezebb kihívások során is. A kezelőnek viszont egy kényelmes lábkapcsoló és egy intuitív CYBELEC CNC vezérlés áll rendelkezésére, amelyben néhány lépésben korszerű megmunkálási programok hozhatók létre. A TRUMPF TruBend 8230 CNC hidraulikus élhajlító 18100 kg súlyú.

Az EHT TRUMPF TruBend 8230-40 élhajlító műszaki adatai

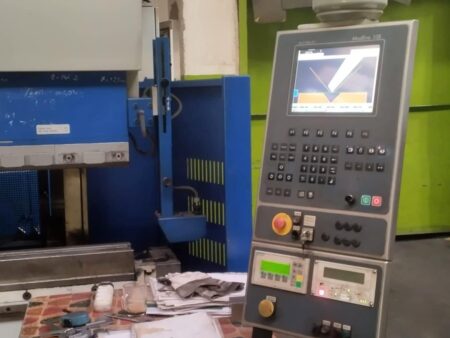

• CNC-vezérlő: CYBELEC ModEva 10S
• tengelyek száma: 5 (X, X1, R, Z1, Z2)
• maximális préserő: 230 t (2300 kN)
• maximális hajlítási hossz: 4050 mm
• csúszómozdulat: 400 mm
• maximális távolság a munkaasztal és a csúszka között: 720 mm
• minimális távolság a munkaasztal és a csúszka között: 320 mm
• X tengely megállási tartománya (a hajlítási vonaltól): 5-1000 mm
• X tengely előtolási sebesség: 500 mm/s
• X tengely meghajtási teljesítmény: 1 kW
• X1 tengely beállítási tartománya (középhelyzettől): ± 125 mm
• X1 tengely előtolási sebessége: 250 mm/s
• X1 tengely meghajtási teljesítménye: 0,85 kW
• R-tengely beállítási tartomány (az asztal felületétől): 65-215 mm
• R tengely előtolási sebesség: 150 mm/s
• R-tengely meghajtási teljesítmény: 1 kW
• Z1 tengely beállítási tartománya (az asztal bal végétől): 430-3450 mm
• Z1 tengely előtolási sebessége: 1000 mm/s
• Z1 tengely meghajtási teljesítménye: 0,85 kW
• Z2 tengelybeállítási tartomány (az asztal bal végétől): 600-3620 mm
• Z2 tengely előtolási sebessége: 1000 mm/s
• Z2 tengely meghajtási teljesítménye: 0,85 kW
• megközelítési sebesség: 170 mm/s
• hajlítási sebesség: 10 mm/s
• visszatérési sebesség: 180 mm/s
• oszlopok közötti távolság: 3550 mm
• elérés: 405 mm
• hidraulikus rendszernyomás: 330 bar
• pneumatikus rendszernyomás: 4,5-6 bar
• olajtartály térfogata: 400 l
• beépített teljesítmény: 30 kW
• főhajtási teljesítmény: 22 kW
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x SZ x M): 6200 x 3590 x 3220 mm
• az EHT TRUMPF TruBend 8230-40 gép súlya: 18100 kg
