ERMAKSAN LASERMAK 6000 6X2 lézervágó

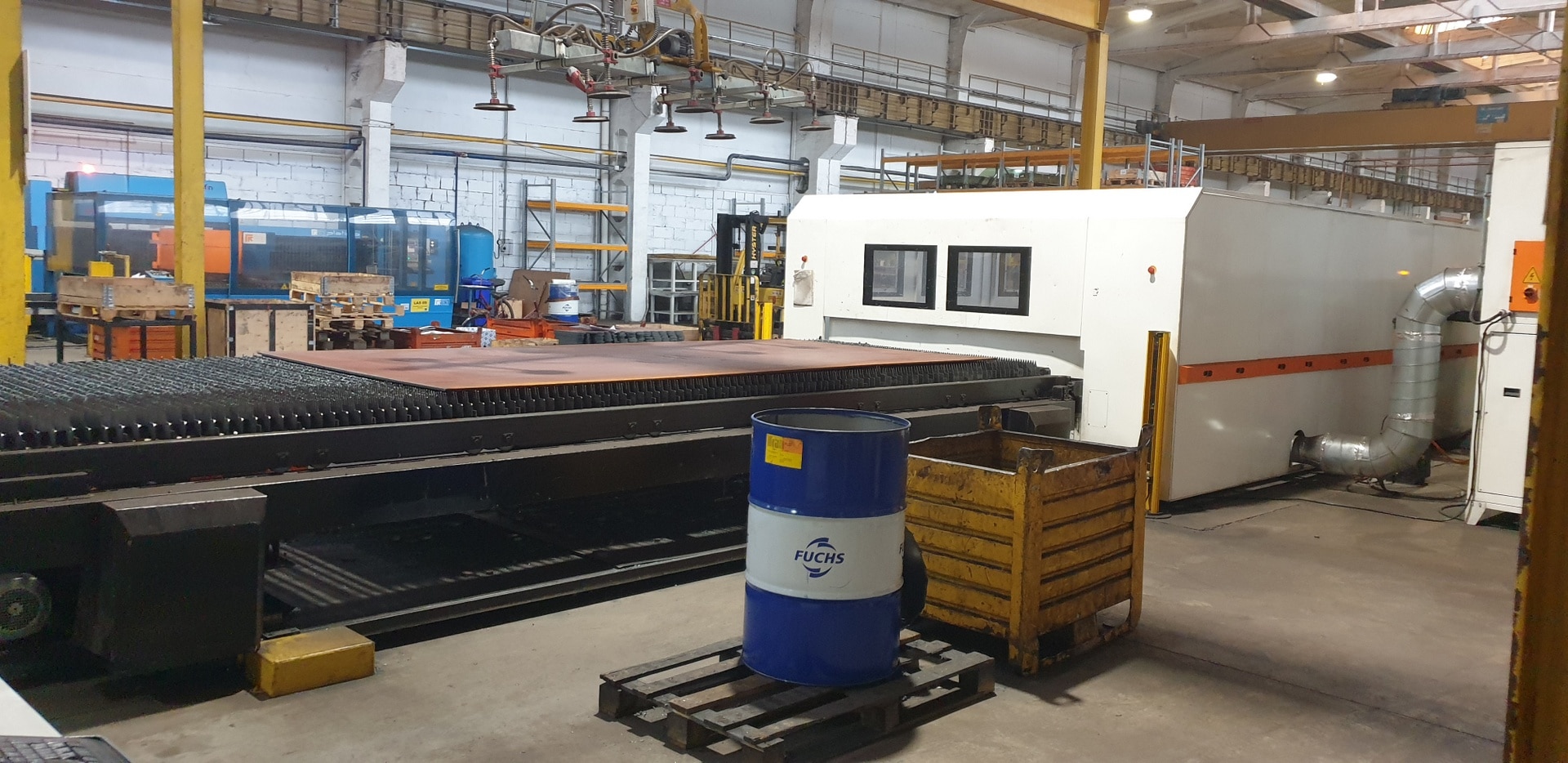

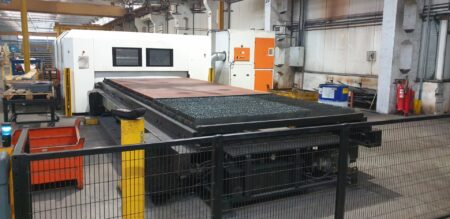

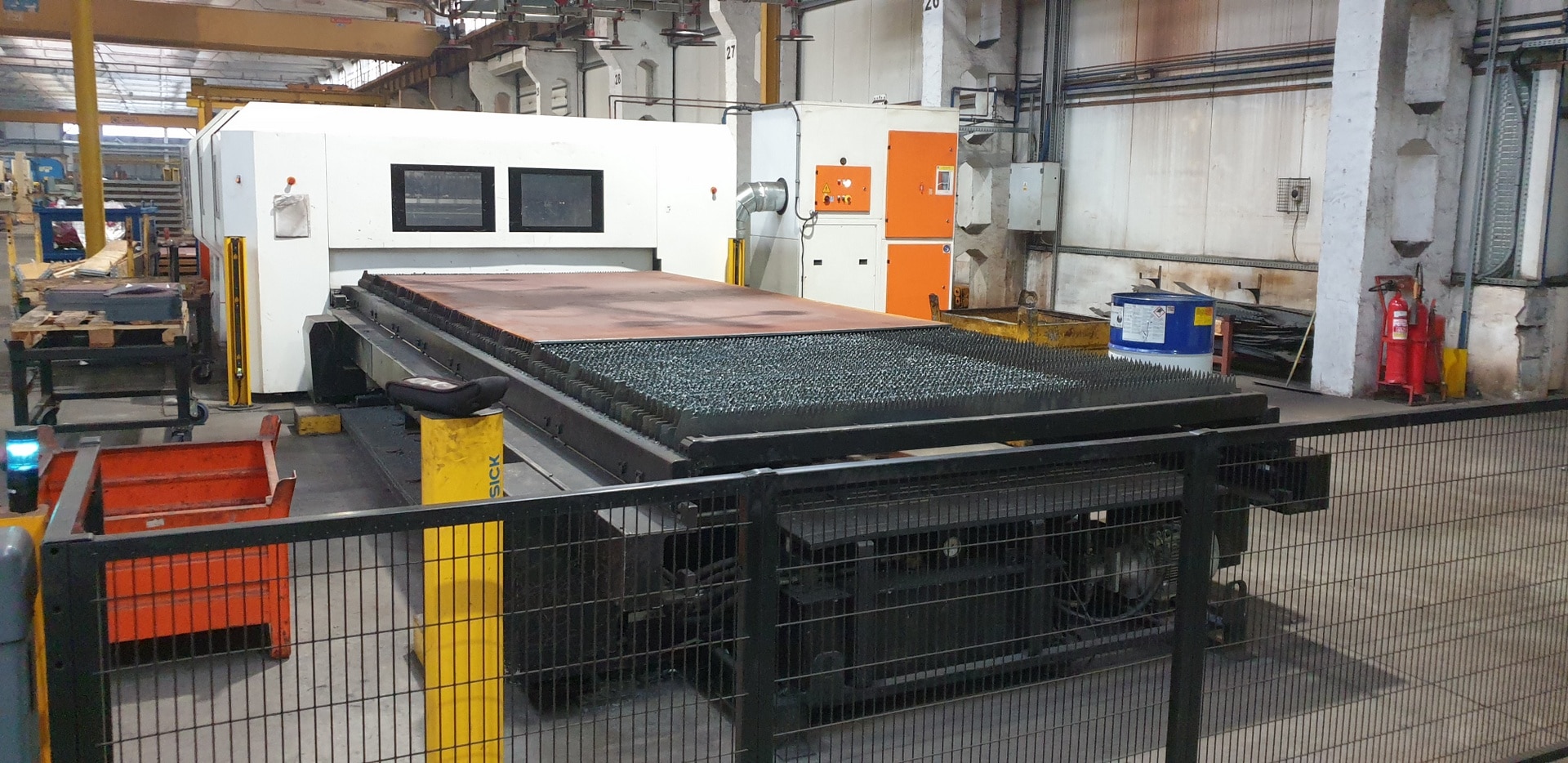

Az ERMAKSAN LASERMAK 6000 6X2 lézervágó 2014-ben készült. CO2 GE Fanuc C6000i-Model C lézerrel van felszerelve, 6000 W teljesítménnyel és 10,6 μM hullámhosszal. 25 mm (közönséges acél), 15 mm (rozsdamentes acél) vagy 12 mm (alumínium) vastagságú feldolgozott lapokat tesz lehetővé. A vágandó lap maximális mérete 2000×6150 mm, súlya 4000 kg. A lézergáz CO2-ból, He-ből és N2-ből áll, és fogyasztása körülbelül 20 l / h. Numerikus vezérlés GE Fanuc 31i-LB sorozat lehetővé teszi a programozást öt tengelyen (X, Y, Z, U (X2), V). A gép többek között LANTEK CAD / CAM szoftverrel és LASERMACH vágófejjel van felszerelve. Ezenkívül a műszer tartalmaz egy elektromos redőnyt, egy figyelmeztető lámpát és egy órás mérőt, amely megmutatja a kipufogó-szivattyú teljes óraszámát.

Az ERMAK LASERMAK 6000 6X2 lézer műszaki paraméterei

– lézerforrás: 6000 W CO2-lézer GE Fanuc C6000i-Model C
– RF: 2 MHz
– teljesítménystabilitás: ± 2% (teljesítménymonitor)
– lézer hullámhossza: 10,6 μM
– sugár üzemmód: Fanuc alacsony rendű mód
– lézer redőny: mechanikus biztonsági redőny
– lézeres gázösszetétel: CO2 / He / N2
– gázfogyasztás lézerrel: 20 l / h
– hűtőfolyadék áramlási sebessége: 250 l / perc
– maximális lemezvastagság: szokásos acél 25 mm (a tesztek során az elért maximális érték: 30 mm), rozsdamentes acél 15 mm, alumínium 12 mm
– teljes energiaigény: 100-120 kW
– vágófej gyújtótávolsága: 5 „-7” -10 „hüvelyk
– maximális lapméret: 6150 x 2000 mm
– a munkadarab maximális tömege: 4000 kg
– géptengelyek: 5 tengely [X, Y, Z, U (X2), V] – tengely mozgási tartománya: X és U tengely – 6200 mm, Y tengely – 2050 mm, Z tengely – 150 mm, V tengely – 4000 mm
– gyorsulások: X tengely, U – 2 G, Y tengely – 3 G, Z tengely – 2 G
– maximális tengelysebesség: 170 m / perc (egyidejű); (az X és Y egyes tengelyek sebessége 120 m / perc)
– pozicionálási pontosság: ± 0,03 mm / perc
– ismétlési pontosság: ± 0,015 mm
– transzferasztal (egység automatikus be- és kirakása): 2 raklap (65 mp)
– hordozógáz: közönséges acél – oxigén (0,5-6 bar), rozsdamentes acél – nitrogén (0,5-25 bar), alumínium – száraz levegő vagy nitrogén (0,5-25 bar)
– vágófej: LASERMECH
– CAD / CAM szoftver: LANTEK CAD / CAM

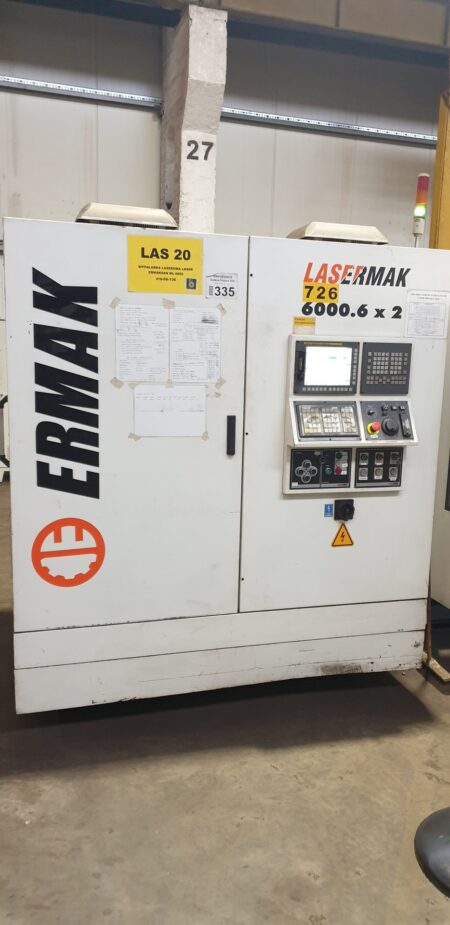

– CNC vezérlő és kezelőpanel: GE Fanuc 31i-LB sorozat (CNC „az LCD képernyőre szerelve” 10,4 hüvelykes színes kijelzővel, 512 KB memóriával és az összes releváns lézer funkcióval, Ethernet, billentyűzet)
– a gép méretei (hossz x szélesség x magasság): 18 820 x 7005 x 2280 mm
– gép tömege: 36500 kg

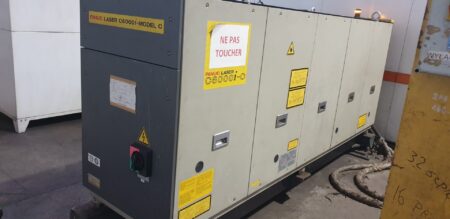

Oszcillátor specifikáció – C6000i-C

– típus: C6000i-C
– módszer: nagysebességű axiális CO2 lézer, amelyet nagyfrekvenciás kisülések gerjesztenek
– felépítés: integrált üzemmód (oszcillátor és tápegység)
– lézer teljesítmény: 6000 W
– impulzus csúcsérték: 7000 W
– lézer hullámhossza: 10,6 μM
– a csomag átmérője (a kijáratnál): legfeljebb 28 mm
– 90 fokos lineáris polarizáció
– impulzus kimeneti frekvencia: 5–2000 Hz
– Pulzus kimeneti parancs arány: 0–100%
– lézergáz: összetétel – CO2 keverék: He: N2; összetétel arány, illetve – 5 ± 0,25%: 60 ± 3,00%: 35 ± 1,75%; gáznyomás – -175 ± 0,025MPa (0,15 – 20 MPa) a nyomtávon mérve; fogyasztás – kb. 20 l / h
– hűtőfolyadék: mennyiség – legalább 125 l / perc; hőmérséklet – 20 – 30 fok; a víz hőmérsékletének stabilitása – ± 2 ° C (a lézer kimeneti stabilitása esetén 2%); keringő víznyomás – 0,5 MPa vagy kevesebb a mérőeszközön; ajánlott hűtési teljesítmény – legalább 66 kW
– teljesítményigény: 200 VAC + 10%, -15%, 50/60 Hz vagy 220 VAC + 10%, -15%, 60 Hz ± 1Hz vagy 230 VAC + 5%, -10%, 60 Hz ± 1 Hz
– szükséges bemeneti teljesítmény: 75 kVA
– maximális áram: 255 A.
– óramérő: a kipufogószivattyú teljes üzemidejének száma
– elektromos redőny: mellékelve
– figyelmeztető lámpa: villog kisütés közben (opcionális)
– súly: körülbelül 1300 kg
