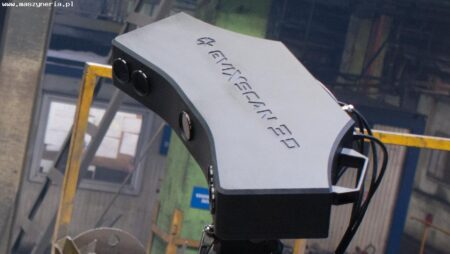

Az EVATRONIX EVIXSCAN 3D HEAVY DUTY QUADRO 3D szkenner a lengyel Evatronix S.A. cég gyártotta. 2015-ben. A készülék az elkészített részlet pontosságának mérésére szolgál. A 3D szkenner mindössze 5 másodperc alatt elvégzi a mérést a telepített 4 db, egyenként 5 megapixeles mátrixú kamerán keresztül. A szkenner mellé kínálják a forgóasztalt és az elkészített részlet pontosságát elemző szoftvert (vezérlő számítógéppel), amivel koordinátagépet és mérőkart lehet cserélni. AzEvatronix Evixscan 3d Heavy Duty QUADRO 3D szkenner előnye a széleskörű alkalmazási lehetősége és a felhasználási lehetősége például gyártósorokon, acélgyárakban, öntödékben, de akár a föld alatt is! A szkenner tökéletesen működik az EVERRICHO ER VMC 1680 LB maróközpontunkkal. EVERRICHO ER VMC 1680 LB függőleges megmunkáló központunkkal 3D szkenner vásárlásakor az ár alkuképes.
Az EVATRONIX eviXscan Heavy Duty QUADRO 3D szkenner műszaki adatai
– forgóasztal
– Fény típusa: kék LED
– Kamerák száma és típusa: 4 x 5Mpix
– Szkennelési pontosság a DE VDI / VDE2634 2. rész szerint, 4,1 Ps: 0,013 mm-től (keskeny) 0,035 mm-ig (széles)
– Pásztázási idő: 5 másodperc
– Mérési tartomány (széles): 370 x 265 x 150 mm
– Mérési tartomány (keskeny): 210 x 145 x 90 mm
– Rácssűrűség (keskeny): 50 pt / mm2
– Rácssűrűség (széles): 161 pt / mm2
– Számítógép csatlakozás: USB 3.0 + HDMI
– Kimeneti formátumok: stl, ply, obj, asc, bin
– Minimális hardverkövetelmények: Windows 7 (64 bites), 16 GB RAM, i5 CPU
– Szoftver: eviXscan, evixscan 3D Suite
– Szkenner (H x Szé x Ma): 520 x 280 x 95 mm
– Szkenner állványon: 1000 x 1000 x 1000 mm
– Szkenner súlya: 7 kg
– Üzemi hőmérséklet: +10°C és +30°C között
– Tápellátás: 110/230 V, 2,5 A, 50/60 Hz
– Védettségi fokozat: IP62
– Teljesítmény: 50 W
Az Heavy Duty szkennercsalád előnyei
– kiváló minőségű objektívek és fényképezőgépek
– hitelesített pontosság a VDI / VDE 2634 2. rész 4.1 Ps szerint
– az optika magas mechanikai stabilitása a szerkezetben található szénszál használatának köszönhetően
– Erős fényforrás Power LED technológiával
– két szkennelési tartomány egy eszközben
– komplett rendszer mobiltokban
– nagy ellenállás a porral és a nedvességgel szemben
– alacsony energia fogyasztás
– önkalibrálási lehetőség
