EXERON DIGMA HSC 600 maróközpont

EXERON DIGMA HSC 600 maróközpont 2010-ben gyártotta Németországban az Exeron GmbH. Ez egy rendkívül sokoldalú, mégis kompakt gép, amelyet precíziós szerszámok és szerszámformák gyártására terveztek. Számos korszerű műszaki megoldás, valamint a széleskörű felszereltség garantálja a gyártott alkatrészek kiváló ismételhetőségét a sokéves intenzív működés során.

EXERON DIGMA HSC 600 a polimerbetonból készült, rendkívül merev portálszerkezet jellemzi. A teljes munkaterületet teljesen maximalizálták a maximális működési szabadság biztosítása érdekében. Rendelkezik minden szükséges felszereléssel, azaz egy megbízható elektrospindellel, egy 30 férőhelyes szerszámtárolóval és egy 900 mm hosszú és 550 mm széles, nagyméretű munkaasztallal.

A megmunkálás teljesen automatikusan, HSM (High Speed Cutting) technológiával történik. Ez a technológia lehetővé teszi a ciklusidő jelentős csökkentését a termelékenység növelése és a magas minőség fenntartása mellett. Az alkalmazott elektroorsó a hőmérséklet-kompenzációnak köszönhetően nem deformálódik termikusan, és állandó hőmérsékletet tart fenn a nagy igénybevételű működés és a nagy sebesség mellett. A forgácsolószerszámokat viszont folyamatosan hűtik, hogy növeljék azok teljes élettartamát.

Minden lineáris tengelyt közvetlenül a holtjátékmentes csigakerék-hajtóművekhez csatlakoztatott digitális meghajtások hajtanak meg. Mozgásuk precíziós gördülő vezetősíneken történik, amelyeken védőburkolatok vannak. A kiváló pozicionálási pontosságot viszont közvetlen optoelektromos mérőrendszerek biztosítják. Mindezt széleskörű felszereltség egészíti ki, amely többek között a fejlett HEIDENHAIN CNC-vezérlést tartalmazza számos hasznos funkcióval, mint például a dinamikus blokk-újraszámítás (look-ahead), a grafikus programteszt és a szerszámkezelés. A DIGMA HSC 600/3 CNC megmunkálóközpont súlya 7000 kg.

Az EXERON DIGMA HSC 600 megmunkálóközpont műszaki adatai

• előtolás az X/Y/Z tengelyen: 650/550/400 mm
• előtolási sebesség az X,Y,Z tengelyen: 50 m/perc
• munkaasztal méretei (H x Sz): 900 x 550 mm
• maximális munkadarab súly (csökkentett dinamikával): 800 kg
• a munkadarab maximális súlya: 400 kg
• maximális elektroorsó fordulatszám: 42000 ford/perc
• elektroorsó meghajtási teljesítmény (S1/ S6 40%): 10/13 kW
• távolság az elektroorsó végétől a munkaasztal felületéig: 200-600 mm
• távolság az elektroorsó végétől a raklapig: 100-500 mm
• szerszámátmérő: 16 mm
• maximális szerszámhossz: 175 mm
• szerszámtartó: HSK 40-E
• T-nyílások száma: 7
• T-nyílások távolsága: 70 mm
• lineáris tengelyek felbontása: 0,0001 mm
• X,Y,Z tengelyek gyorsulása: 1,5 G
• sűrített levegő nyomása: 7 bar
• maximális sűrített levegő fogyasztás: 550 l/min
• energiaigény: 50 kVA
• áramellátás: 3x 400 V; 50 Hz
• szállítási méretek (H x Sz x M): 2400 x 2200 x 2900 mm
• az EXERON DIGMA HSC 600 gép súlya: 7000 kg

Az EXERON CNC marógép felszereltsége

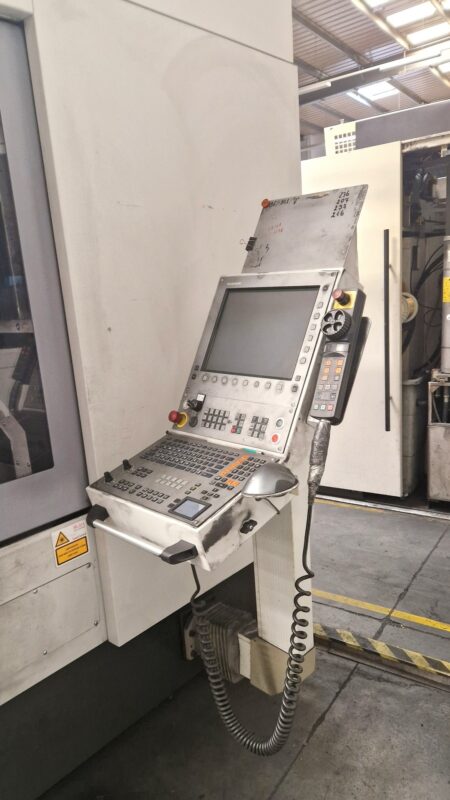

• CNC-vezérlés: HEIDENHAIN iTNC 530
• szoftver: DIGMA Job Management System
• AWEX 50/5 automatikus munkadarab- (elektróda-) és raklapváltó rendszer

– elektródák száma: 50
– maximális elektródaátmérő: 140 mm
– maximális elektródátmérő 25 elektróda esetén: 115 mm
– maximális elektródátmérő 50 elektródánál: 55 mm
– az összes elektróda összsúlya: 150 kg
– raklapok száma: 5
– a raklapra szerelt munkadarabok maximális méretei (H x Sz x M): 320 x 320 x 190 mm
– a raklapra szerelt munkadarabok maximális súlya: 240 kg

• munkadarab mérőszonda: RENISHAW OMP 400
• szerszám mérőszonda: BLUM
• 30 állásos szerszámtároló dupla megfogóval
• automatikus szerszámrögzítő rendszer
• szerszámhossz-, átmérő- és kontúrérzékelő
• közvetlen optoelektromos mérőrendszer minden lineáris tengelyen
• elektródatartó: EROWA ITS 50
• raklettartó: EROWA ER-015661
• zsugorfoglalat-tartók HSK 40-E marógépekhez (50 db)
• hőmérséklet-kompenzáció
• Z-tengely kompenzáció

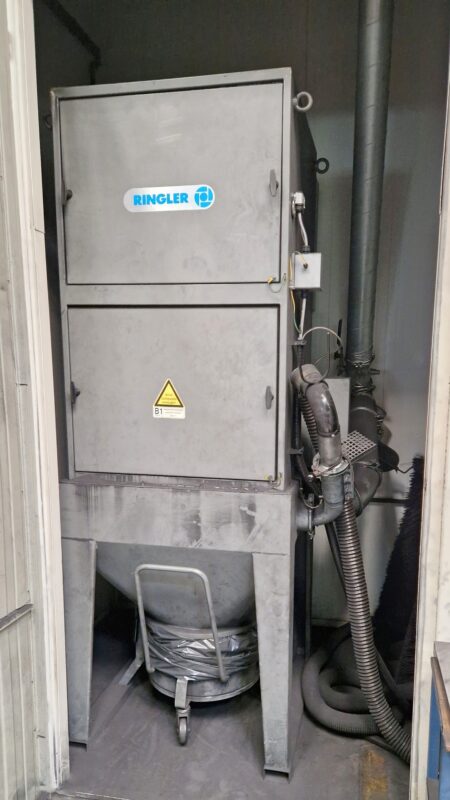

• grafitkivételi egység: RINGLER
• orsóhűtő rendszer
• sűrített levegő fúvóka szerszámhűtéshez és forgácsfúváshoz
• olajköd kenőrendszer 3,6 l-es tartállyal
• görgős vezetősínek védőburkolattal minden lineáris tengelyen
• kézi vezérlés elektronikus kerékkel
• a munkaterület megvilágítása
