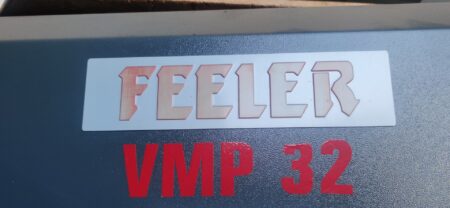

FEELER VMP 32 CNC függőleges megmunkálóközpont

FEELER VMP 32 CNC függőleges megmunkálóközpont 2012-ben készült Tajvanon. Ezt a sokoldalú, széles körű megmunkálási képességekkel rendelkező gépet kifejezetten nehéz, akár 800 kg tömegű munkadarabok precíziós megmunkálására tervezték. A megmunkálási folyamat kiváló pontosságának és precizitásának elérése érdekében megbízható alkatrészeket használnak az orsó és a 22 állású szerszámtárolóból vett vágószerszámok formájában. Ezenkívül az X,Y,Z tengelyek mozgatása csiszolt gördülő vezetőkön történik, ami kiváló dinamikát és előtolásismétlési pontosságot eredményez. Az összes megmunkálási paramétert a neves FANUC cég intuitív CNC-vezérlőjében programozzák. A FEELER maróközpont súlya 5800 kg.

A FEELER VMP 32 CNC marógép műszaki adatai

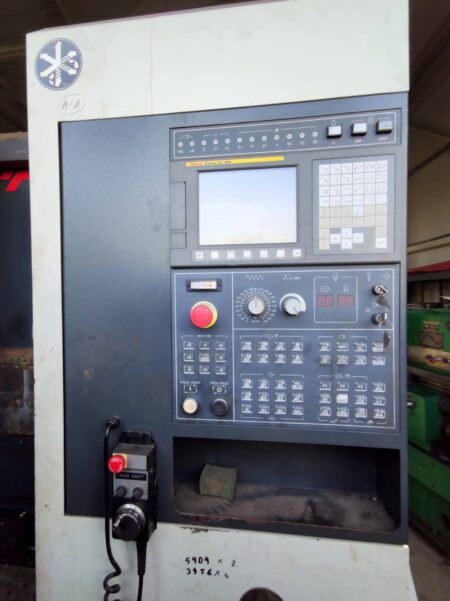

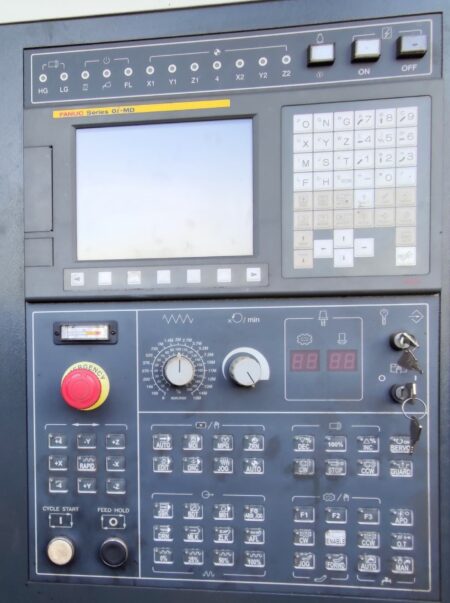

• CNC-vezérlő: FANUC Series 0i-MD
• előtolás az X/Y/Z tengelyen: 820/520/505 mm
• gyorsmenet az X/Y/Z tengelyen: 40/40/30 m/min

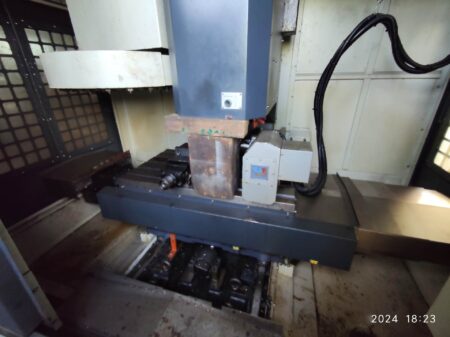

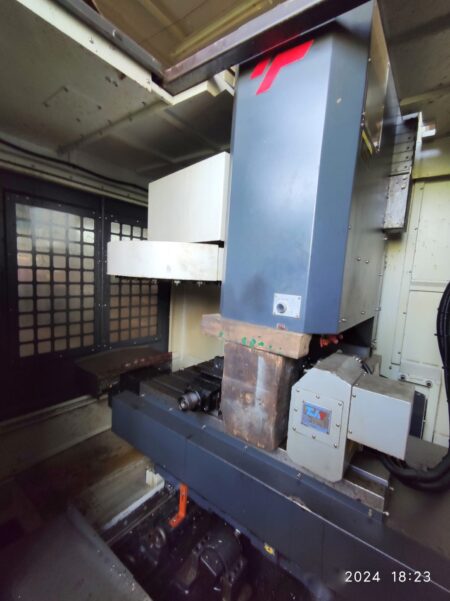

• munkaasztal felülete (L x W): 950 x 520 mm
• a munkadarab maximális súlya: 800 kg
• orsó fordulatszám: 10000 rpm
• orsó kúpossága: SK 40
• orsó meghajtási teljesítmény: 7,5/11 kW
• 22 állású szerszámtároló
• maximális szerszámtömeg: 8 kg
• maximális szerszámhossz: 300 mm
• maximális szerszámátmérő: 90 mm
• maximális szerszámátmérő (szomszédos szerszám nélkül): 150 mm
• T-nyílások száma: 5
• T-nyílás szélessége: 18 mm
• T-nyílások közötti távolság: 100 mm
• az orsó vége és a munkaasztal felülete közötti távolság: 100-605 mm
• távolság a munkaasztal közepétől az oszlop felületéig: 300-820 mm
• távolság az orsó tengelyétől az oszlop felületéig: 560 mm
• a munkaasztal felülete és a padló közötti távolság: 920 mm
• üzemi nyomás: 6-8 bar
• főmotor teljesítménye: 15 HP
• tápegység: 3x 220 V; 50 Hz
• méretek (H x Sz x M): 2905 x 2260 x 2800 mm
• a gép súlya: 5800 kg
