GILDEMEISTER CTX 200 CNC eszterga

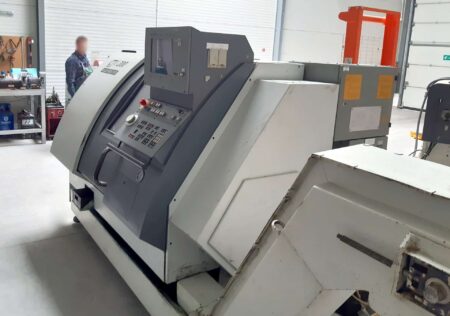

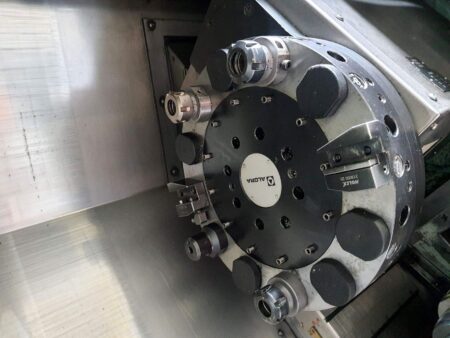

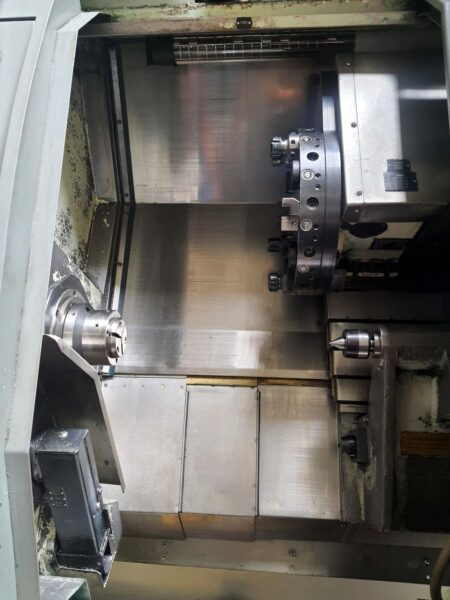

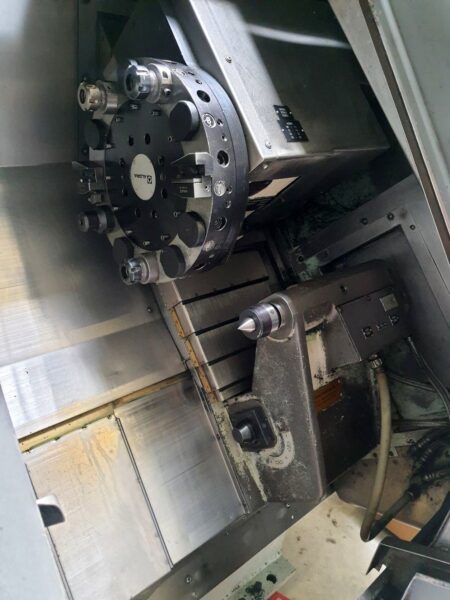

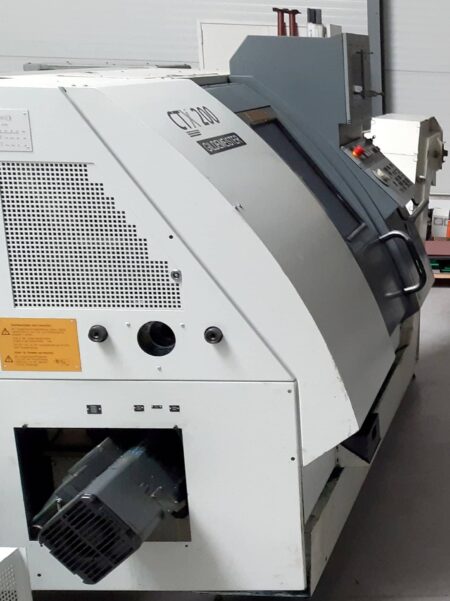

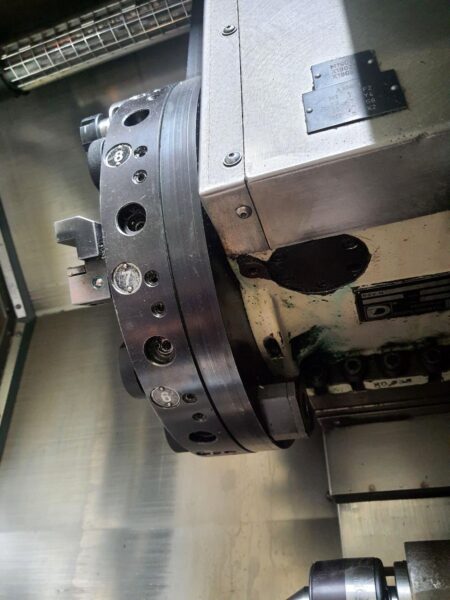

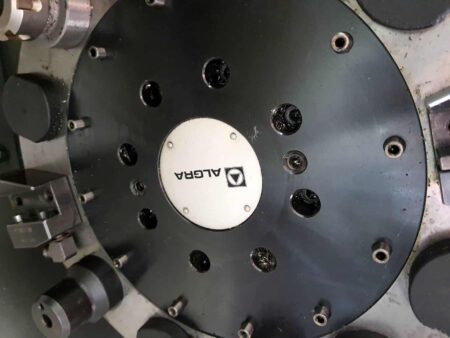

GILDEMEISTER CTX 200 CNC eszterga 1997-ben gyártották Németországban. A gép célja a legfeljebb 210 mm átmérőjű és 350 mm hosszúságú fém munkadarabok precíz megmunkálása. A masszív felépítésű gép tizenkét állású szerszámfejjel van felszerelve, amely széles körű, magas minőségű megmunkálást tesz lehetővé. Az esztergaközpont nagy teljesítményű orsója percenként 25 és 5000 között forog, és 56 mm-es furatmérettel rendelkezik.

Az esztergapad felszereltségéhez tartozik még az esztergálási folyamatok programozására szolgáló HEIDENHAIN ELTROPILOT 1190 numerikus vezérlés LCD-képernyővel, forgácsszállító és az LNS Quick load servo II rúdadagoló. A gép össztömege 2900 kg.

A GILDEMEISTER CTX 200 eszterga műszaki paraméterei

• maximális esztergálási átmérő: 210 mm
• maximális esztergálási hossz: 350 mm
• X tengely mozgása: 160 mm
• X/Z tengelyen történő gyorsmenet: 12/16 m/perc
• szerszámtároló kapacitás: 12 db.
• minimális orsófordulatszám: 25 rpm
• maximális orsófordulatszám: 5000 rpm

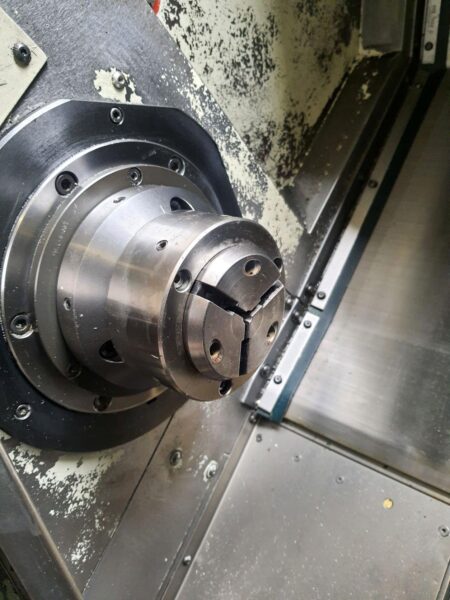

• orsó furata: 56 mm
• orsó hézag: 42 mm
• szerszámtartó típusa: VDI 20
• vezérlési nyelv: angol, német

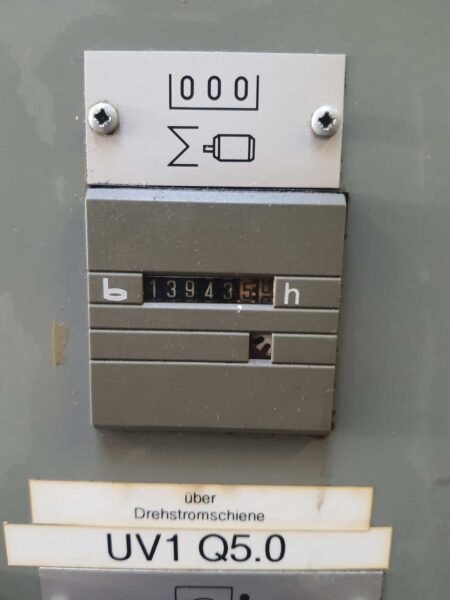

• nyitvatartási idő: 13943 h
• az eszterga méretei forgácsszállítóval (H x B x H): 3930 x 1651 x 1690 mm
• a CTX 200 gép teljes tömege: 2900 kg

Az eszterga felszereltsége

• CNC-vezérlés: HEIDENHAIN ELTROPILOT 1190

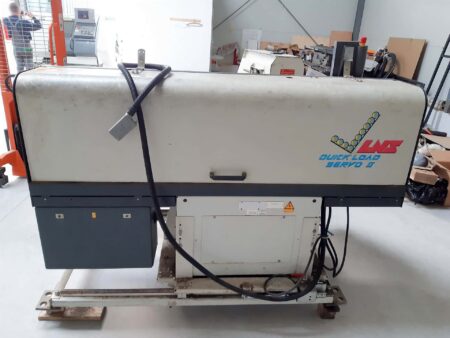

• rúdadagoló: LNS Quick load servo II

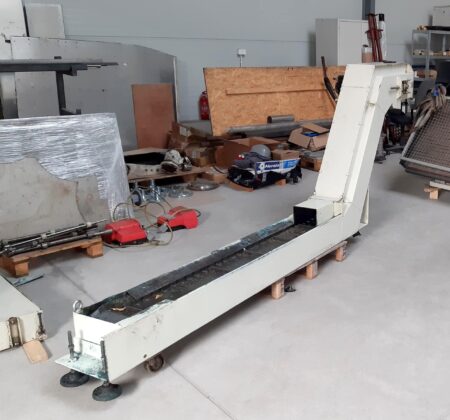

• forgácsszállító

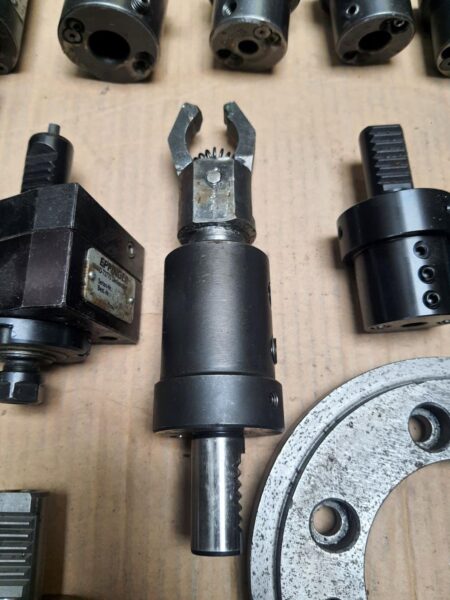

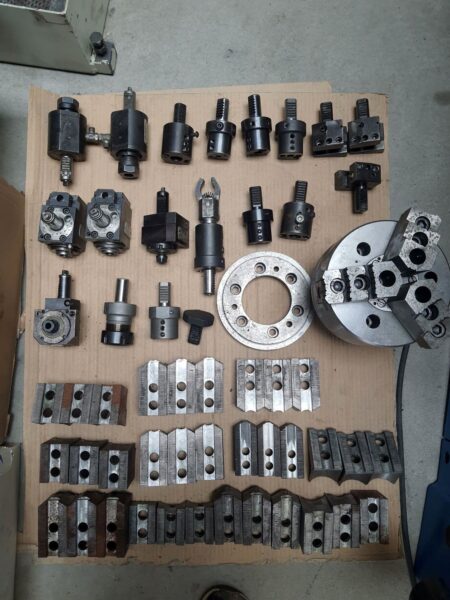

• szöghajtású szerszámtartók (3 db)
• axiális meghajtású szerszámtartók (2 db)
