GILDEMEISTER CTX 420 V6 LINEAR CNC eszterga

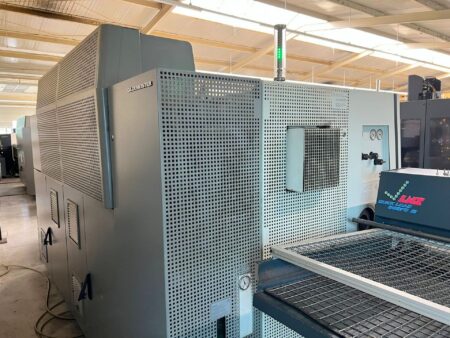

GILDEMEISTER CTX 420 V6 LINEAR CNC eszterga 2007-es németországi gyártású olyan munkadarabok precíziós megmunkálására tervezték, amelyek maximális hossza 600 mm, átmérője pedig 565 mm (a csúszda felett) vagy 680 mm (az ágy felett). A gépet masszív kivitelezés és nagyfokú megbízhatóság jellemzi, és az új esztergálási lehetőségeket kínáló széles körű felszereltségével együtt a legigényesebb ügyfeleket is kielégíti.

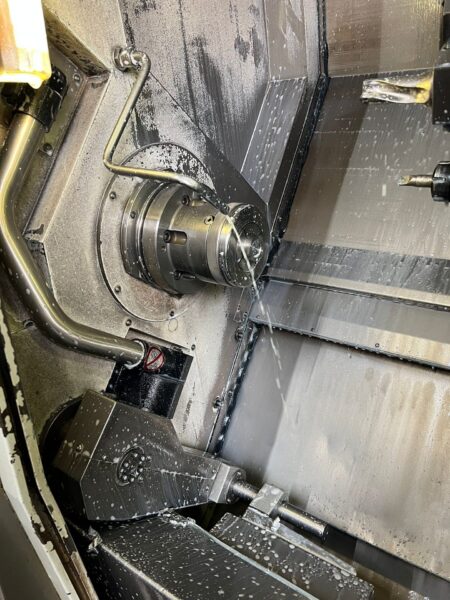

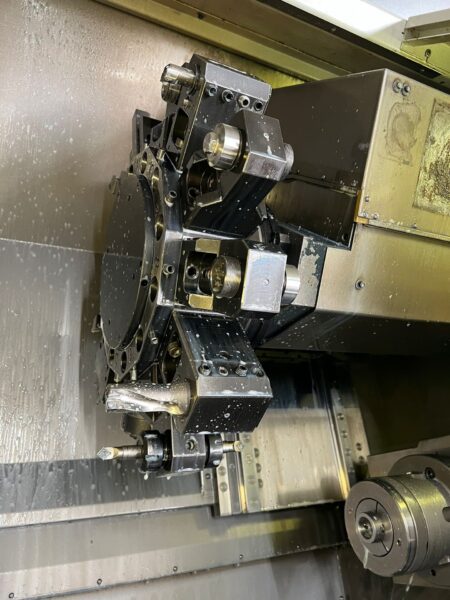

A széles körű megmunkálást végző és 4500 ford/perc maximális fordulatszámot elérő meghajtott szerszámok az esztergaközpont tizenkét állásos szerszámtárolójában tárolhatók. Az 5000 ford/perc sebességgel működő főorsóval és egy további 32 kW-os ellenorsóval kombinálva az eszterga számos új lehetőséget kínál a munkadarabok esztergálásához.

Az esztergaszéles körű felszereltséggel kínálják, amely többek között egy modern és intuitív HEIDENHAIN plus iT CNC-vezérlőből, rúdadagolóból és forgácsszállítóból áll. A gép össztömege 7000 kg.

A GILDEMEISTER CTX 420 V6 LINEAR eszterga műszaki adatai

• maximális esztergálási hossz: 600 mm
• maximális esztergálási átmérő: 560 mm
• maximális esztergálási átmérő (csúszda felett): 565 mm
• maximális esztergálási átmérő (ágy felett): 680 mm
• esztergálási átmérő (ellenorsó): 250-325 mm
• a hajtott szerszámok száma a fejtámlában: 12 db.
• a meghajtott szerszámok maximális sebessége: 4500 ford/perc
• előtolási sebesség az Y tengelyen: 80 mm (+40/-40 mm)
• tengelyek közötti távolság: 635 mm
• maximális tokmányátmérő: 250 mm
• főorsó fordulatszám-tartománya: 25-5000 rpm
• maximális főorsó teljesítmény: 35 kW
• maximális főorsónyomaték: 370 Nm
• ellenorsó fordulatszám-tartomány: 35-7000 rpm
• maximális ellenorsó teljesítmény: 32 kW
• maximális ellenorsó-nyomaték: 200 Nm
• maximális orsóátmérő: 68 mm
• orsó furata: 79 mm

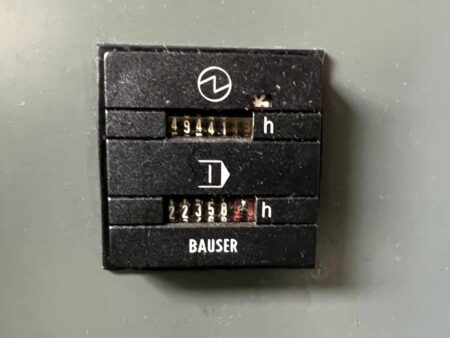

• üzemóra: 22358 óra
• teljes méretek (hosszúság x szélesség x magasság): 3500 x 2350 x 3500 mm
• a gép szállítási méretei (H x B): 3500 x 2180 mm
• a gép szállítási szélessége (kezelőpanellel): 2400 mm
• a gép szállítási szélessége (vezérlőpanel nélkül): 1900 mm
• rúdadagoló méretei (H x B x H): 3700 x 1200 x 1650 mm
• a CTX 420 V6 LINEAR gép teljes tömege: 7000 kg

Az eszterga felszereltsége

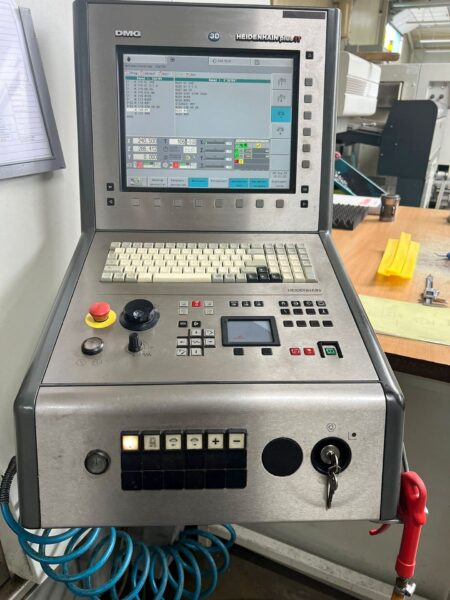

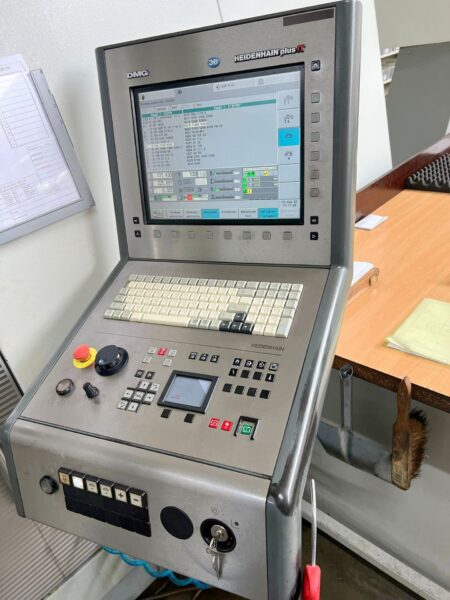

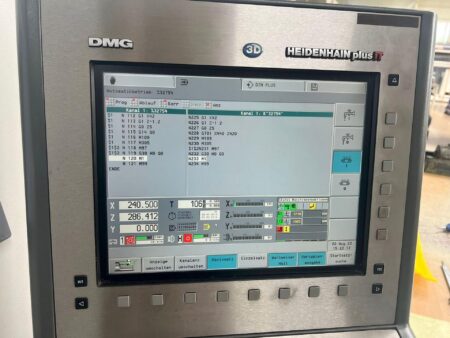

• CNC-vezérlő: HEIDENHAIN plus iT

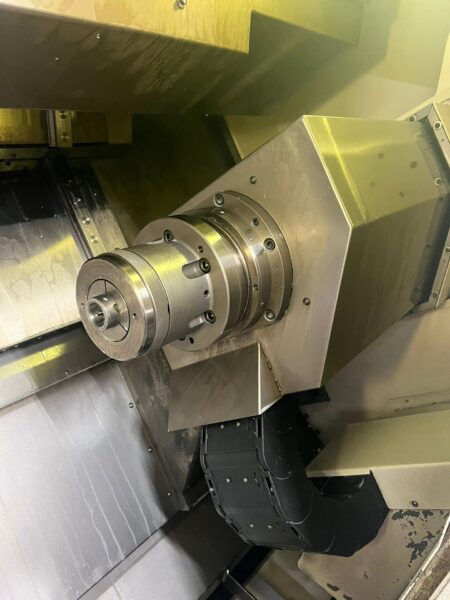

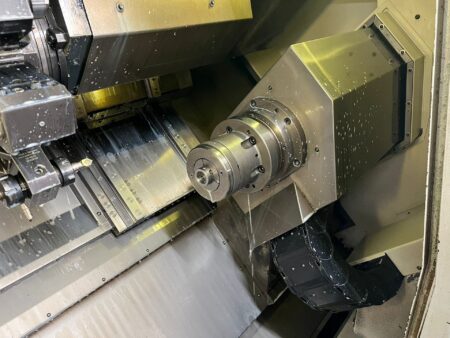

• ellenorsó
• szerszámmérő szonda
• rúdadagoló

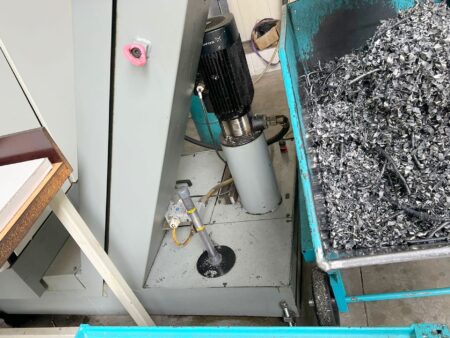

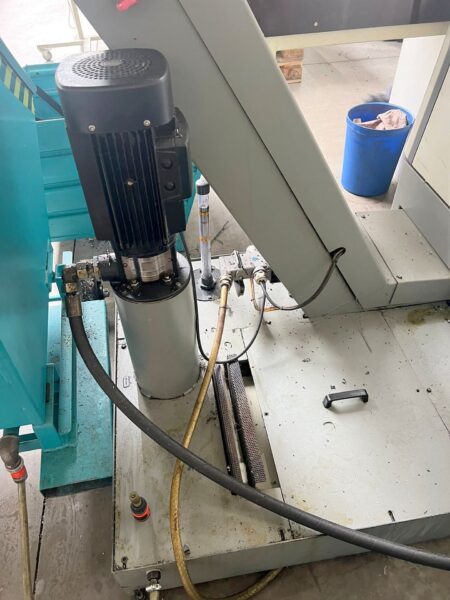

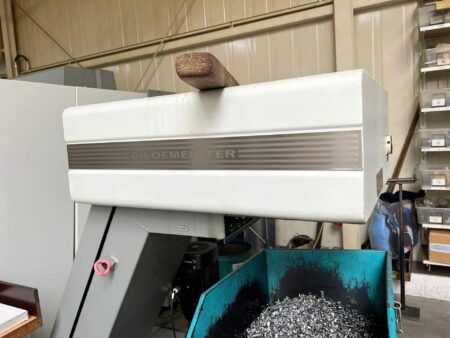

• forgácsszállító
• a gép Y tengelye

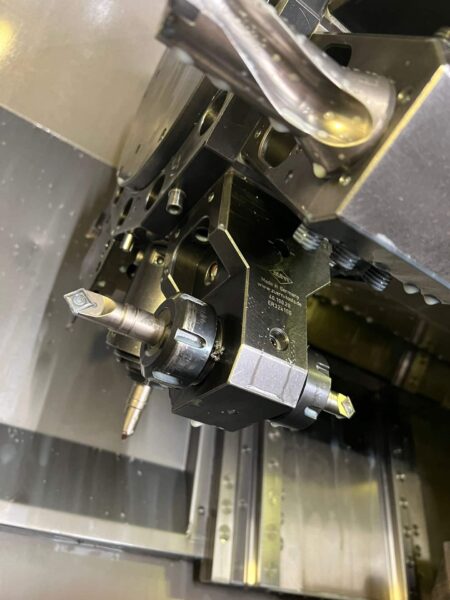

• meghajtott szerszámok szerszámtartókban (4 db)
• szerszámtartók: VDI 40 (2 db)

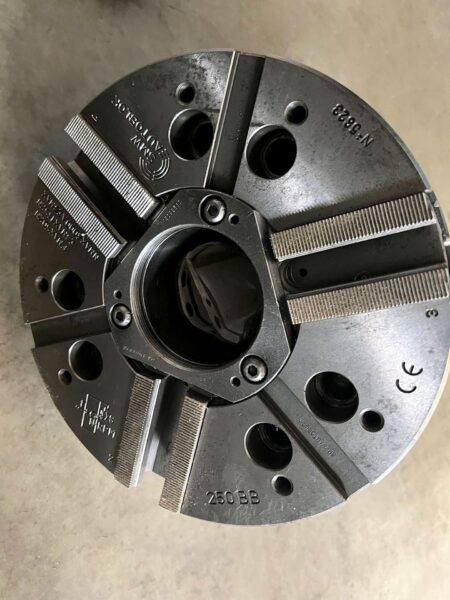

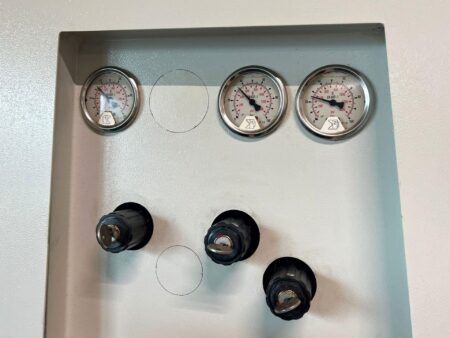

• 3-pofás pneumatikus tokmány
