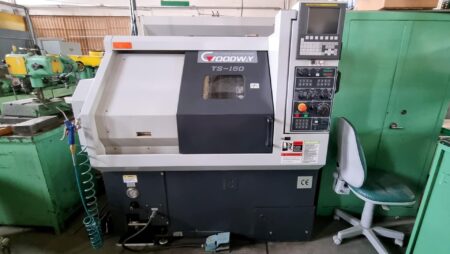

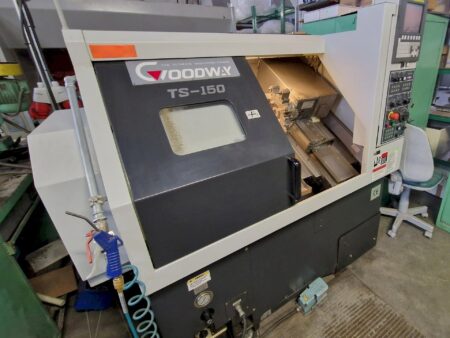

GOODWAY TS-150M CNC eszterga

GOODWAY TS-150M CNC eszterga 2008-ban gyártották Tajvanon. A gép kis méreteinek és kompakt, stabil kialakításának köszönhetően a legintenzívebb munkák során is nagy pontosságú esztergálást tesz lehetővé az alumíniumból, vasból, öntöttvasból, rézből és rozsdamentes acélból készült munkadarabok esetében. A legfeljebb 220 mm átmérőjű és 305 mm hosszú munkadarabok megmunkálása kézi vagy automatikus üzemmódban történik a beépített FANUC Series 0i-TC CNC-vezérléssel.

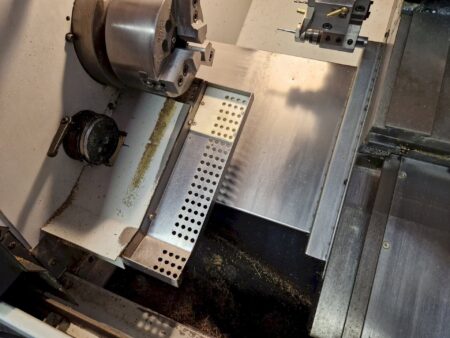

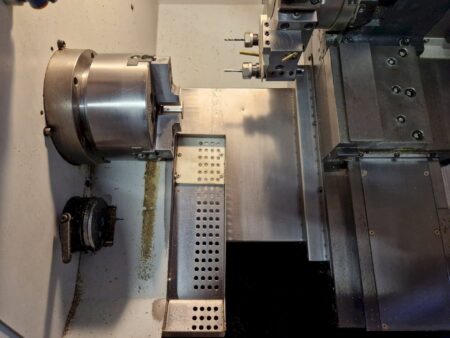

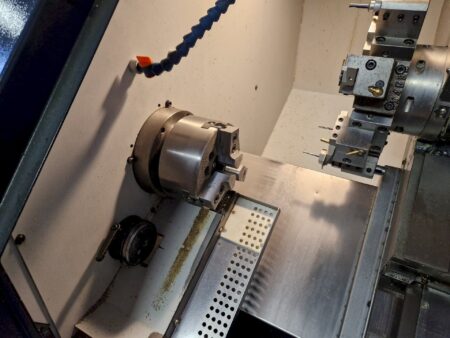

A CNC eszterga teljesen megvilágított munkaterülettel rendelkezik, amelynek belsejében például egy 152 mm átmérőjű, automatikus hidraulikus rögzítővel ellátott tokmány, edzett indukciós csúszóvezetők és egy rendkívül precíz, 6000 fordulat/perc maximális sebességgel forgó orsó található. A gép felszereltségéhez többek között szerszámtartók és egy YOEN MB-CE transzformátor tartozik. A GOODWAY TS 150M esztergaközpont súlya 1800 kg.

A GOODWAY TS-150M eszterga műszaki adatai

• maximális esztergálási átmérő: 220 mm
• maximális esztergálási hossz: 305 mm
• előtolás X/Z tengelyen: 305/320 mm
• X,Z tengelyen történő gyorsmenet: 24 m/perc
• pozicionálási pontosság X,Z tengelyen: ± 0,005 mm
• ismételhetőségi pontosság X,Z tengelyen: ± 0,003 mm
• maximális rúdátmérő: Ø 42 mm
• tokmány átmérő: 152 mm
• maximális orsófordulatszám: 6000 rpm
• minimális orsófordulatszám: 60 rpm
• maximális orsójárat: 55 mm
• orsómotor: FANUC β3/10,000i
• orsóteljesítmény (állandó működés/ 30 perc): 4/5,5 kW
• átjáró a támaszvédő felett: 330 mm
• átjáró a keresztcsúszda felett: 60 mm
• maximális átjáró a hosszabbítóhüvelyen: 45 mm
• az első csapágy belső átmérője: 80 mm
• a bütykös magassága a padló felett: 1040 mm
• a szerszámfejben lévő pozíciók száma: 8
• meghajtott szerszámpozíciók száma: 8
• szerszámméretek (négyzet alakban): 20 x 20 mm
• Szerszámméretek (kerek): ø 25 mm
• szerszámfej pozícionálási pontosság: 0,00069°
• szerszámfej ismételhetőségi pontosság: 0,00027°
• fej indexelő meghajtás: FANUC AC szervomotor
• fejindexálási idő (beállítás): 0,2 s
• fejindexálási idő (180°-os forgatás): 0,5 s
• CS-tengely meghajtás típusa: orsómotor
• minimális CS-tengely indexelési pontosság: ± 0,001°
• CS-tengely dinamikai pontosság: ± 0,02°
• maximális munkadarabhossz (munkadarabfelvevő): 180 mm
• maximális munkadarab-átmérő (munkadarab-felvevő): Ø 60 mm
• maximális munkadarab súly (munkadarab-felvevő): 4 kg
• tolóerő X,Z tengelyen: 190 kgf
• golyóscsavar átmérő X,Z tengelyen: 28 mm
• golyóscsavar löket X,Z tengelyen: 8 mm
• hidraulikus rendszer tartálykapacitása: 40 l
• hűtőtartály kapacitása: 80 l
• hűtőrendszer szivattyúmotor teljesítménye: 0,2 kW
• hidraulikaszivattyú motor teljesítménye: 0,75 kW
• zajszint: 80 dB(A)
• áramellátás: 3x 220 V; 50/60 Hz
• méretek (hosszúság x szélesség x magasság): 1705 x 1350 x 1777 mm
• a TS-150M gép súlya: 1800 kg

Az eszterga felszereltsége

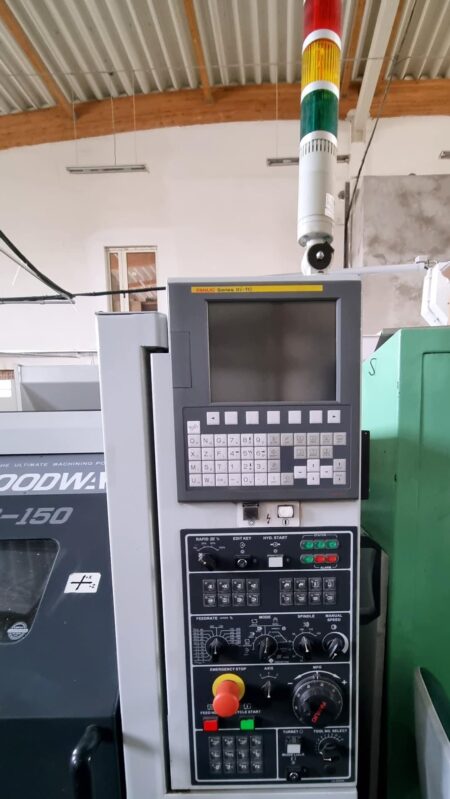

• CNC-vezérlés: FANUC Series 0i-TC
• C tengely az orsón
• transzformátor: YOEN MB-CE
• KITAGAWA 3-pofás tokmány, 152 mm átmérővel

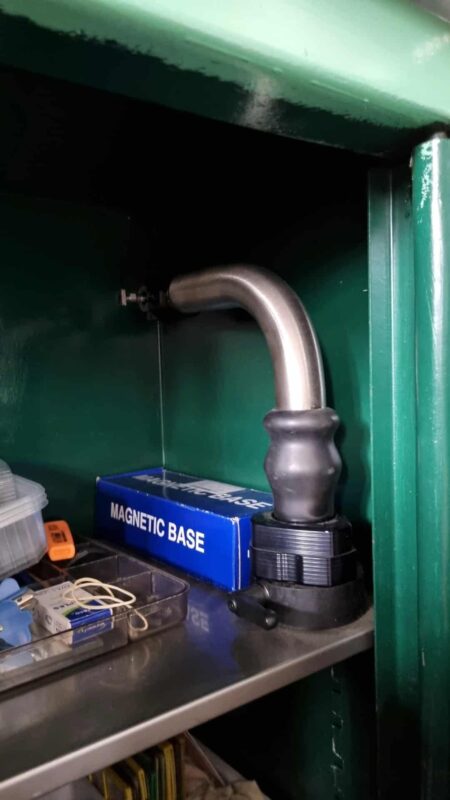

• mérőszonda
• X,Z tengely AC szervomotorok 0,9 kW

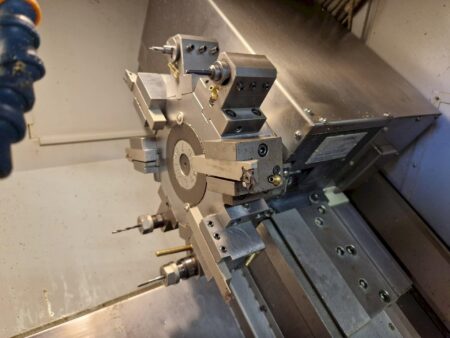

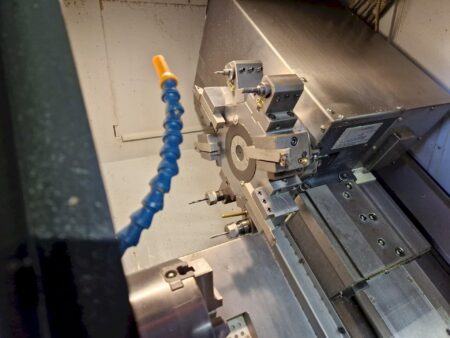

• revolverfej 8 szerszám meghajtásával
• kenési rendszer szivattyús motor: SHOWA MV30103B 220 V
• orsócsúcs: A2-5
• edzett indukciós csúszóvezetők
• munkadarabfelvevő

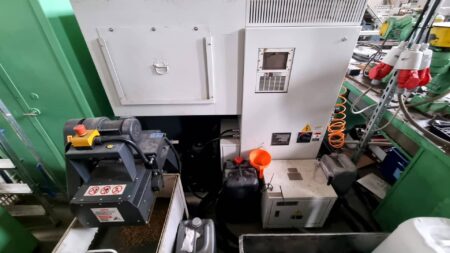

• szalag forgácsfelvevő
• központi kenés

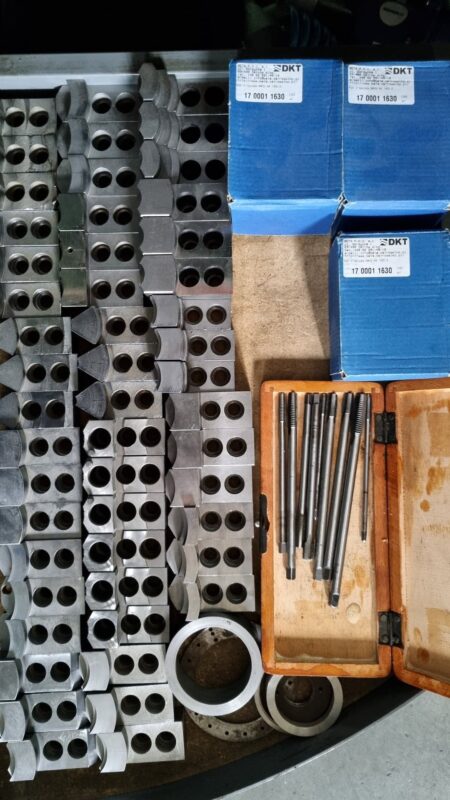

• puha állkapocs készlet a tokmányhoz
• rúdszorító
• kések

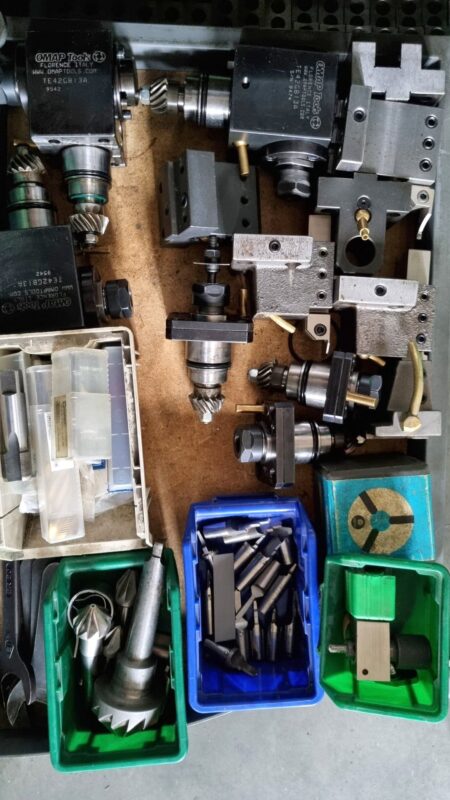

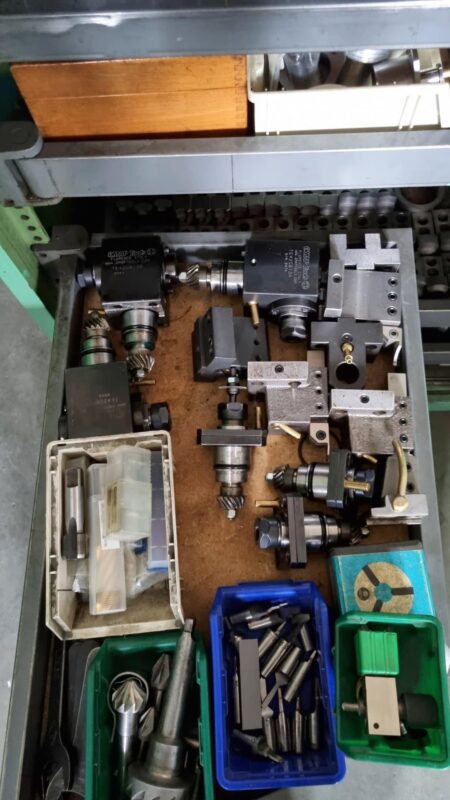

• 0°-os szerszámtartó (3 db)
• 90°-os szerszámtartó (3 db)

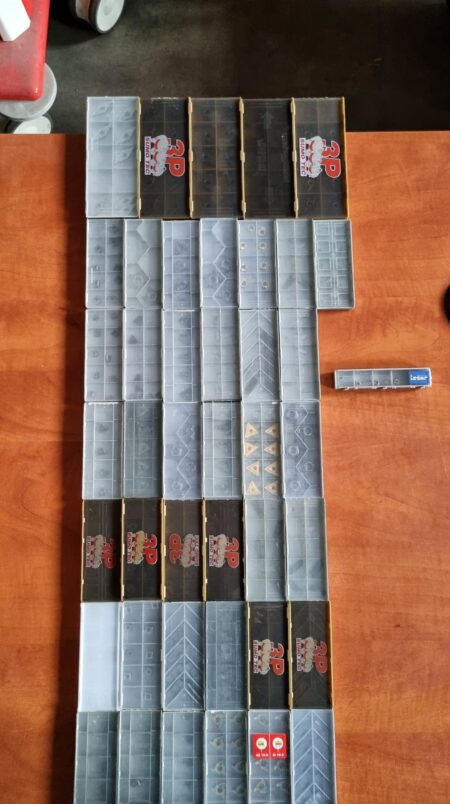

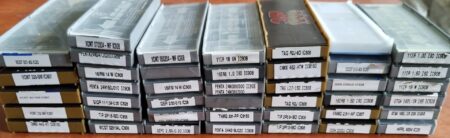

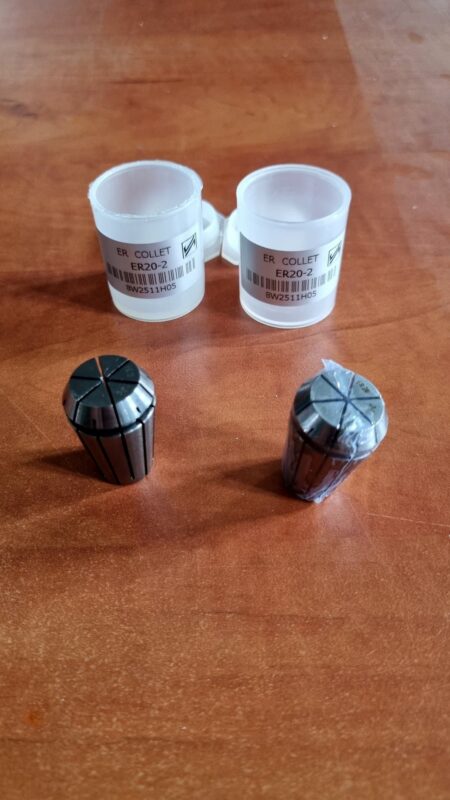

• kiegyenlítő betétkészlet

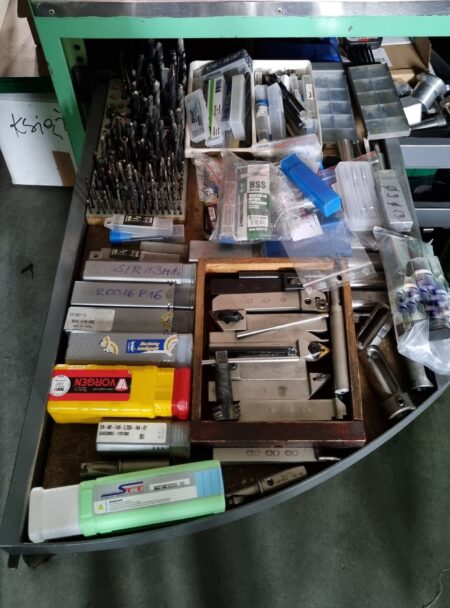

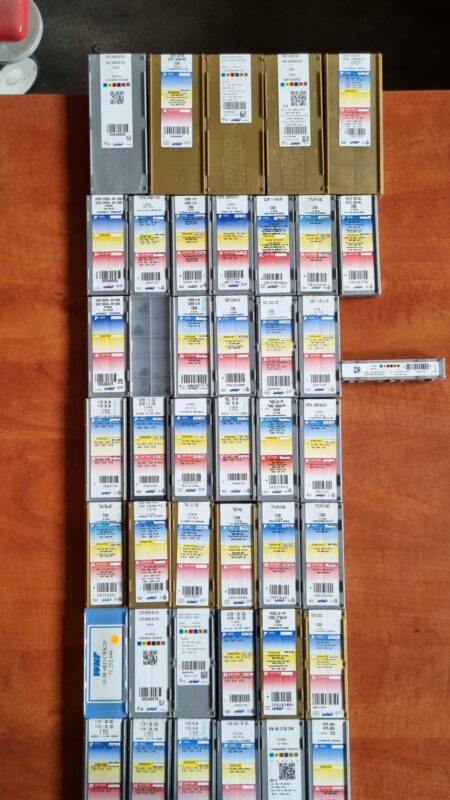

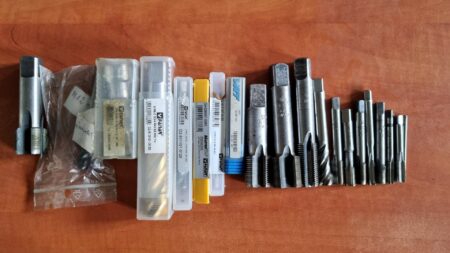

• vágószerszámok

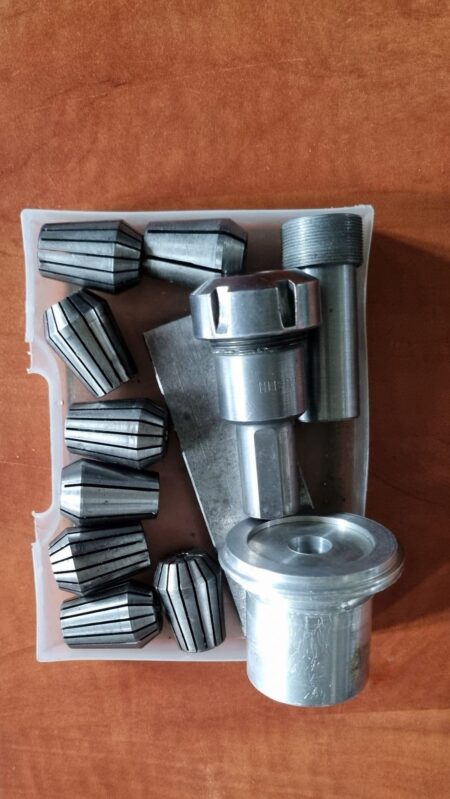

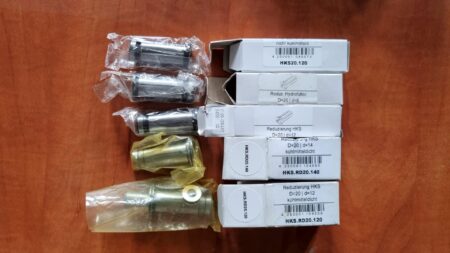

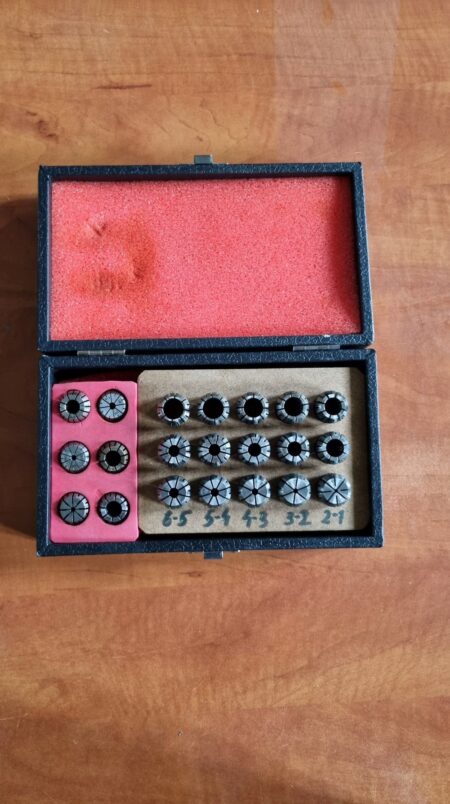

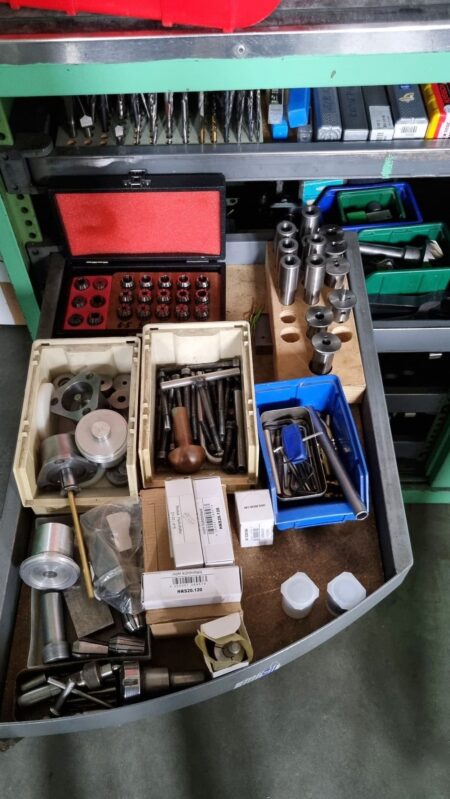

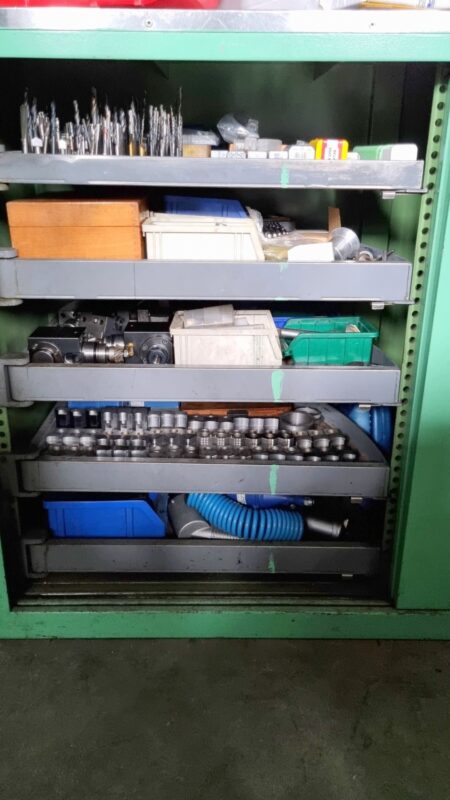

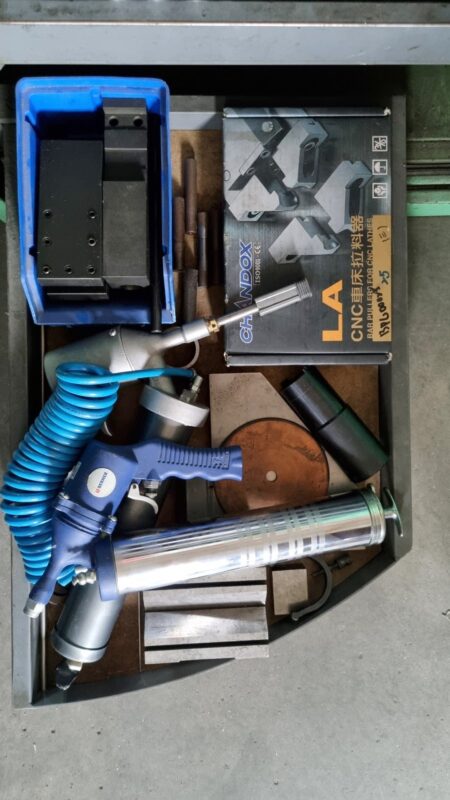

• szerszámkészlet
• orsóorientáció és merev furatmegfúrás
• hűtőrendszer GRUNDFOS 3 bar
• szellőztetett elektromos fülke
• teljes kabin ütésálló üveggel és zárható ajtókkal
• munkaterület megvilágítása
• biztonsági reteszelés a szorítás meghibásodásakor
• megvilágított riasztórendszer
• nyomáskapcsoló áramkimaradás esetén
• teljes műszaki dokumentáció
• CE-jelölés és tanúsítvány
