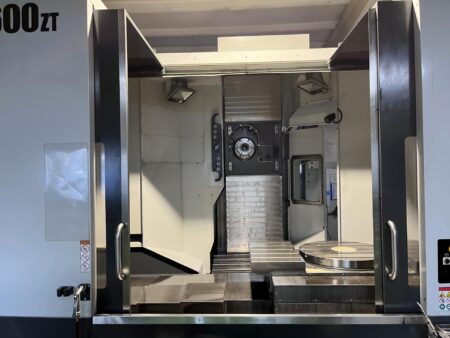

HAAS EC-1600ZT CNC megmunkálóközpont

HAAS EC-1600ZT CNC megmunkálóközpont 2020-ban gyártotta az Egyesült Államokban a neves márka, a HAAS AUTOMATION INC. Az akár 4536 kg tömegű, nehéz munkadarabok megmunkálására tervezett gép a funkcionalitás, a termelékenység és a pontosság ideális kombinációja. Ennek a kihívásnak való megfelelés érdekében a gép olyan széleskörű berendezésekkel van felszerelve, mint a forgóasztal (4. tengely), a kétfokozatú orsó és a tágas tár automatikus szerszámcserélővel. A HAAS EC 1600ZT CNC vízszintes megmunkálóközpont eddig mindössze 3 percig üzemelt. A gép teljes súlya megközelítőleg 13472 kg.

A HAAS EC-1600ZT maróközpont műszaki adatai

• előtolás az X/Y/Z tengelyen: 1626/1270/1016 mm
• előtolás a B tengelyen: 360°
• gyorsjárat az X,Y,Z tengelyen: 15,2 m/perc
• munkaasztal felülete (L x W): 1626 x 914 mm

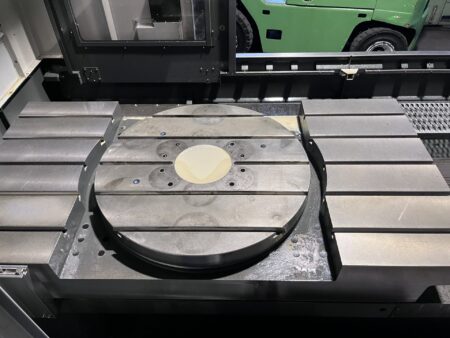

• befogólemez átmérője (forgóasztal): 762 mm
• maximális munkadarab súly: 4536 kg

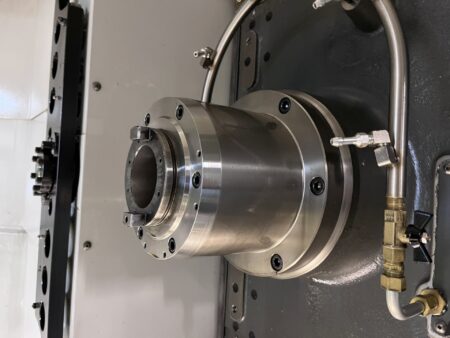

• maximális orsófordulatszám: 7500 ford/perc
• orsó kúpossága: CT vagy BT 50
• orsóhajtás típusa: 2 sebességes hajtómű
• orsóhajtás teljesítménye: 22,4 kW
• maximális orsónyomaték (700 ford/perc): 460 Nm
• szerszámtároló kapacitás: 50+1
• maximális szerszámátmérő (szomszédos nyílás foglalt/szomszédos nyílás üres): 102/254 mm
• maximális szerszámhossz (a szegecselővonaltól): 508 mm
• maximális szerszámsúly: 13,6 kg
• átlagos szerszámváltási idő: 8 s
• átlagos szerszámváltási idő forgácsról forgácsra: 12,6 s
• orsó középvonal az asztaltól: 304 mm
• T-nyílások száma: 7
• T-nyílások szélessége: 15,9-16 mm
• T-foglalatok közötti távolság: 125 mm
• nyitvatartási idő: 3 perc

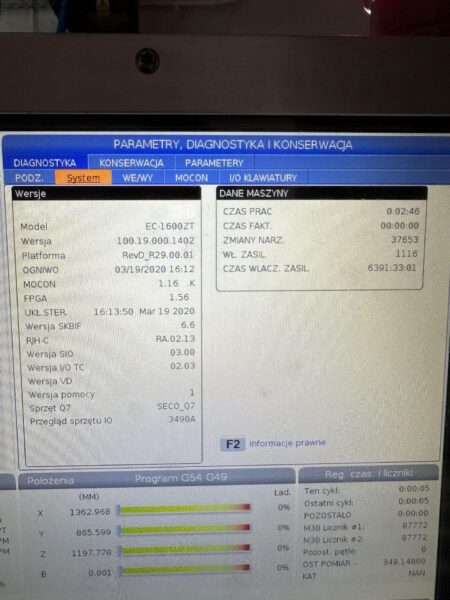

• bekapcsolási idő: 6391 óra
• hűtőfolyadék-tartály kapacitása: 360 l
• levegőfogyasztás (6,9 bar): 255 l/min
• minimális légnyomás: 5,5 bar
• áramellátás: 3x 440 V; 50/60 Hz
• a HAAS EC-1600ZT gép súlya: kb. 13472 kg

A HAAS CNC marógép felszereltsége

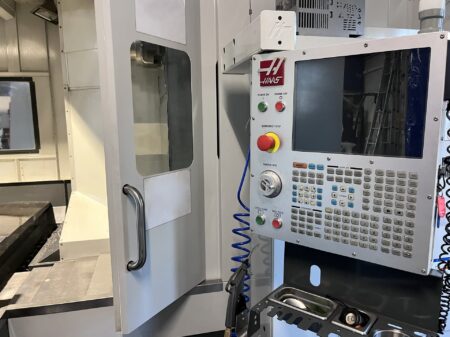

• CNC-vezérlés: HAAS
• integrált 4 tengelyes (B tengely)
• szerszámmérő szonda: RENISHAW
• munkadarab mérőszonda: RENISHAW

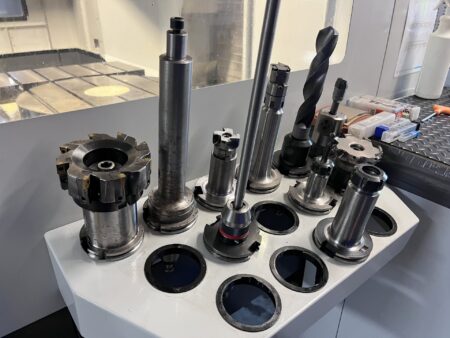

• szerszámok
• SMTC típusú automatikus szerszámcserélő
