Centrum obróbcze CNC HAAS EC-1600ZT

Centrum obróbcze CNC HAAS EC-1600ZT zbudowane zostało w 2020 roku w Stanach Zjednoczonych przez renomowaną markę HAAS AUTOMATION INC. Maszyna zaprojektowana z myślą o obróbce ciężkich, ważących nawet 4536 kg detali stanowi idealne połączenie funkcjonalności, produktywności oraz precyzji. W wyzwaniu tym doskonale sprawdza się oferowane wraz z maszyna bogate wyposażenie w postaci m.in. stołu obrotowego (4 oś), dwustopniowego wrzeciona oraz pojemnego magazynu z automatycznym zmieniaczem narzędzi. Centrum obróbcze poziome CNC HAAS EC 1600ZT przepracowało dotychczas zaledwie 3 minuty. Całkowity ciężar maszyny wynosi około 13472 kg.

Specyfikacja techniczna centrum frezarskiego HAAS EC-1600ZT

• posuw w osi X/Y/Z: 1626/1270/1016 mm
• posuw w osi B: 360°
• prędkość posuwów w osi X,Y,Z: 15,2 m/min
• wymiary stołu roboczego (dł. x szer.): 1626 x 914 mm
• średnica płyty mocującej (stół obrotowy): 762 mm
• maksymalny ciężar detalu: 4536 kg
• maksymalna prędkość obrotowa wrzeciona: 7500 obr/min
• stożek wrzeciona: CT lub BT 50
• rodzaj napędu wrzeciona: 2-biegowa przekładnia
• moc napędu wrzeciona: 22,4 kW
• maksymalny moment obrotowy wrzeciona (przy 700 obr/min): 460 Nm
• pojemność magazynu narzędziowego: 50+1
• maksymalna średnica narzędzia (sąsiednie gniazdo zajęte/sąsiednie gniazdo puste): 102/254 mm
• maksymalna długość narzędzia (od linii nitowania): 508 mm
• maksymalna waga narzędzia: 13,6 kg
• średni czas wymiany narzędzia: 8 s
• średni czas wymiany narzędzia wiór-wiór: 12,6 s
• linia środkowa wrzeciona od stołu: 304 mm
• ilość rowków T-owych: 7
• szerokość rowków T-owych: 15,9-16 mm
• rozstaw rowków T-owych: 125 mm

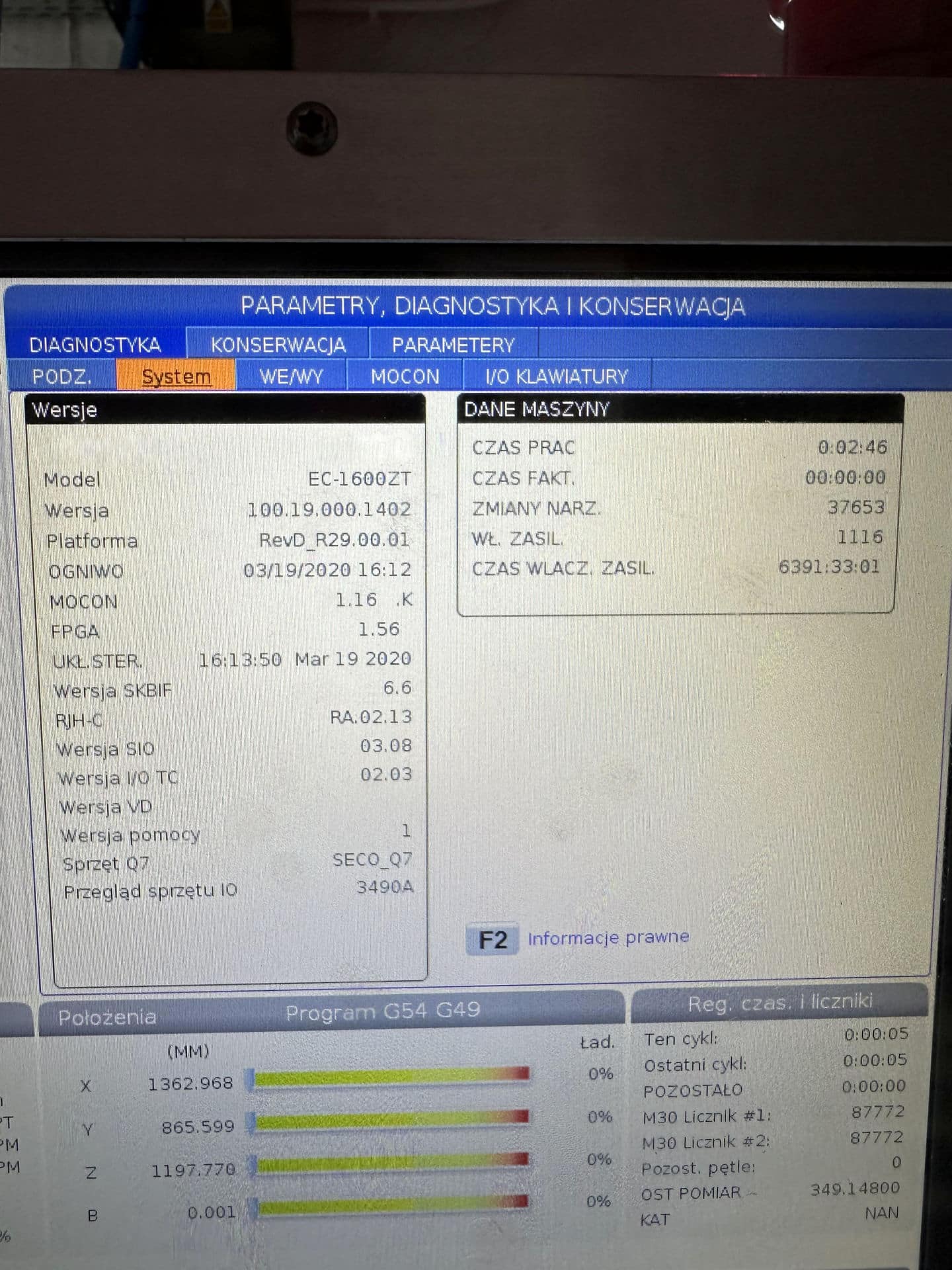

• roboczogodziny: 3 min
• czas włączania zasilania: 6391 h
• pojemność zbiornika na chłodziwo: 360 l
• zapotrzebowanie na powietrze (6,9 bar): 255 l/min
• minimalne ciśnienie powietrza: 5,5 bar
• zasilanie: 3x 440 V; 50/60 Hz
• ciężar maszyny HAAS EC-1600ZT: ok. 13472 kg

Wyposażenie frezarki CNC HAAS

• sterownik CNC: HAAS
• zintegrowana 4-oś (oś B)
• sonda pomiarowa narzędzi: RENISHAW
• sonda pomiarowa detali: RENISHAW
• narzędzia
• automatyczny zmieniacz narzędzi typ SMTC
