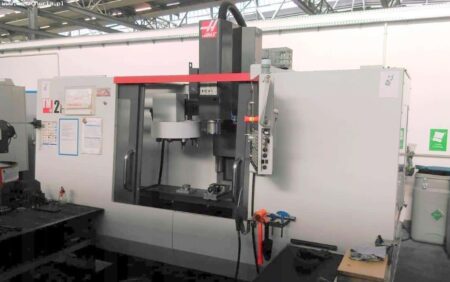

HAAS TM 2P CNC megmunkáló központ

A HAAS TM 2P CNC megmunkáló központ 2015-ben gyártották. A Haas CNC marógép 5,6 kW-os orsóval és 10 szerszámos tárral rendelkezik.

A HAAS TM 2P CNC marógép műszaki adatai

– munkaóra: 11 000 óra
– X tengely mozgása: 1016 mm
– Y tengelymenet: 406 mm
– Z tengelymenet: 406 mm
– az orsó végétől az asztalig (maximum): 508 mm
– orsó orra az asztalhoz (minimum): 102 mm
– maximális orsóteljesítmény: 7,5 LE, 5,6 kW
– maximális sebesség: 6000 ford / perc
– legnagyobb nyomaték: 1200 ford / perc
– orsóhajtás típusa: Közvetlen sebesség, Szíjhajtás, Közvetlen sebesség, Szíjhajtás
– orsó kúp: CT vagy BT 40
– Orsócsapágy kenése: Zsír csomagolva
– orsóhűtés: léghűtéses
– munkaasztal hossza: 1466 mm
– a munkaasztal szélessége: 267 mm
– a táblázat T-réseinek szélessége: 16 mm
– távolság a T-rések közepétől: 102 mm
– a standard T-slot táblák száma: 3
– maximális asztali terhelés (egyenletesen elosztva): 454 kg
– X tengely maximális motorerő: 8896 N
– az Y tengely motorjának legnagyobb ereje: 8896 N
– a Z tengely motorjának maximális ereje: 8896 N

Adagoló a maróközponthoz

– legnagyobb vágás: 10,2 m / perc.
– a zuhatag sebessége X-en: 10,2 m / perc.
– a zuhatag sebessége Y-n: 10,2 m / perc.
– a zuhatagok sebessége Z-ig: 10,2 m / perc.

HAAS TM 2P CNC megmunkáló központ szerszámtárja

– típus: Körhinta
– kapacitás: 10
– a szerszám maximális átmérője (teljes szomszédos foglalat): 89 mm
– a szerszám maximális súlya: 5,4 kg
– szerszámcsere ideje: 5,7 s
– chip-chip szerszámcsere ideje: 6,5 s

A szállítódoboz méretei

– nemzeti paletta: 331 cm x 199 cm x 249 cm
– export raklap: 331 cm x 199 cm x 249 cm
– a HAAS TM-2P gép tömege: 2359 kg
