HAAS VF-4 CNC függőleges megmunkálóközpont

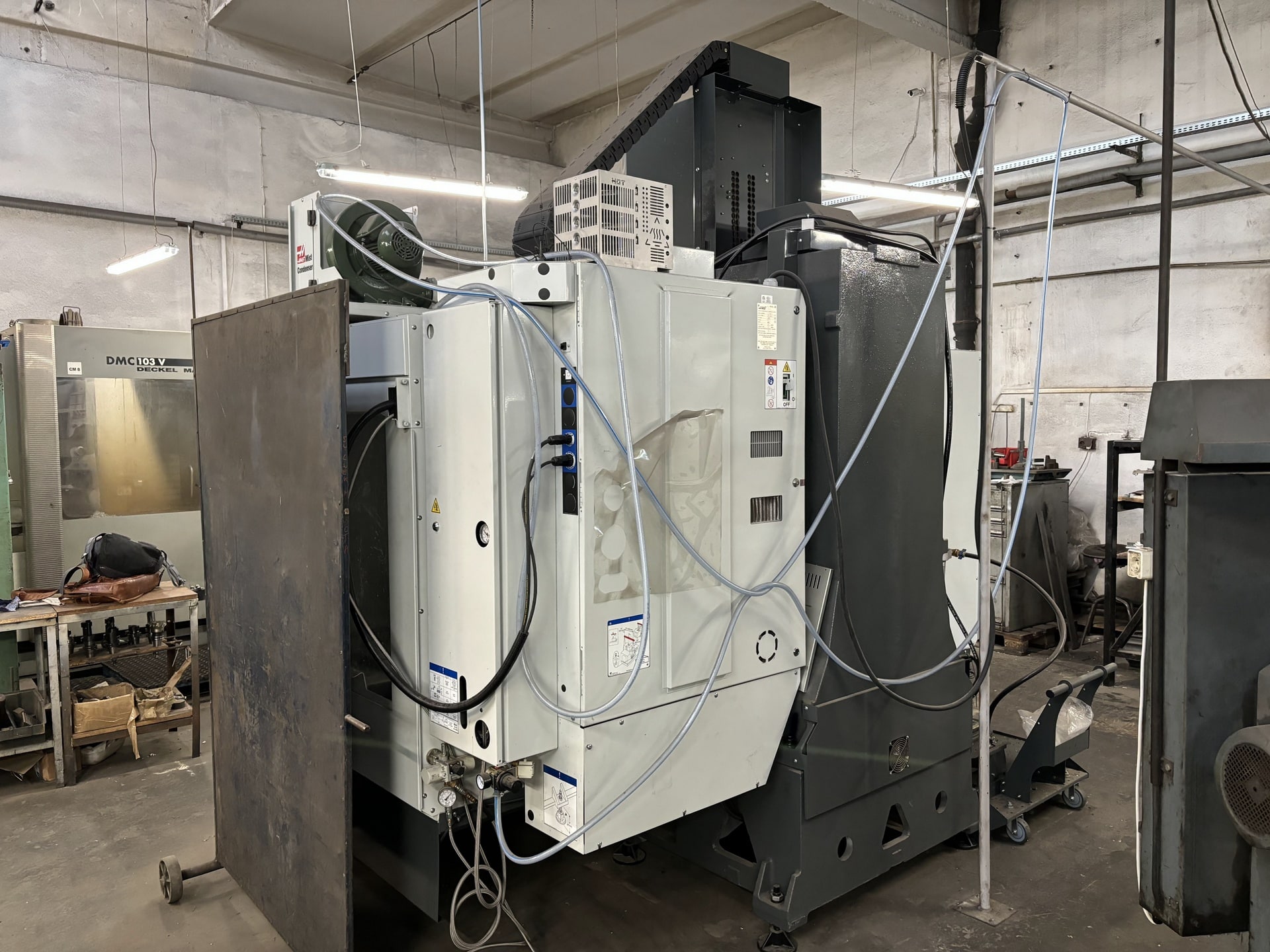

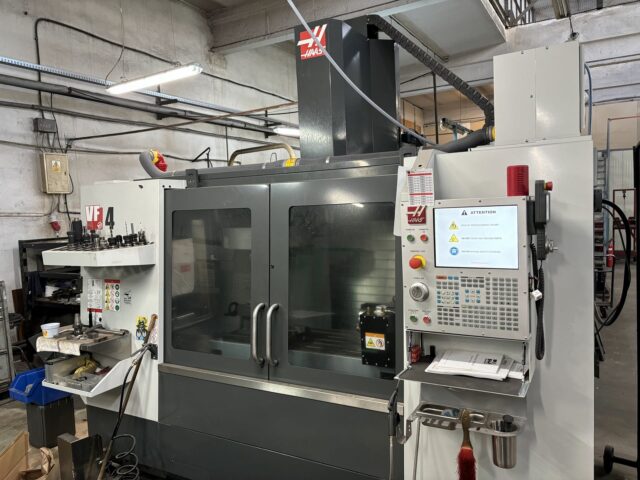

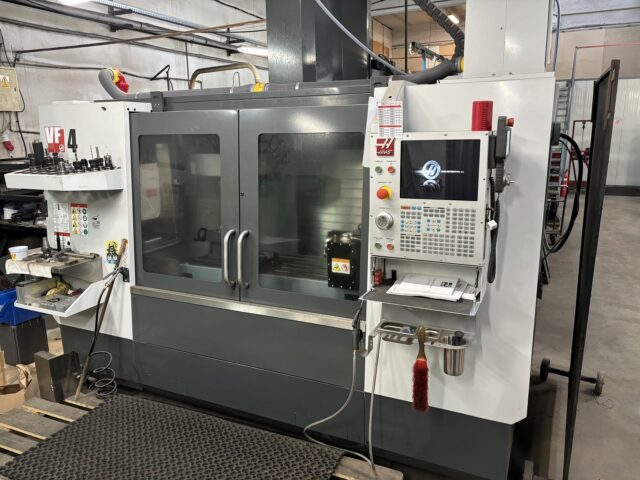

HAAS VF-4 CNC függőleges megmunkálóközpont amely 2022-ben készült az USA-ban, tökéletes választás bármely gyártóüzem számára. A funkcionalitást, termelékenységet és pontosságot ötvöző gép még a legnagyobb terhelés mellett is kiváló megmunkálási eredményeket ér el. Mindez a rendkívül stabil felépítésnek köszönhető, nagy munkaterülettel, amely magában foglal egy nagysebességű orsót, egy forgóasztalt és egy szerszámméréshez és munkadarab-beállításhoz szükséges szondakészletet. Ezenkívül a gépben rejlő lehetőségek és a megmunkálási képességek teljes kihasználása érdekében a beépített HAAS CNC-vezérlőt utólag gyorsabb processzorral és számos további funkcióval szerelték fel.

A kínált HAAS VF 4 CNC megmunkálóközpont eddig kevés időt dolgozott, és tökéletes állapotban van. A gép össztömege 6033 kg.

A HAAS VF-4 CNC marógép műszaki adatai

• előtolás az X/Y/Z tengelyen: 1270/508/635 mm
• gyorsjárat az X,Y,Z tengelyen: 25,4 m/perc
• előtolási sebesség az X,Y,Z tengelyen: 16,5 m/perc
• munkaasztal méretei (L x W): 1321 x 457 mm
• maximális munkadarab súly: 1588 kg
• maximális orsófordulatszám: 8100 ford/perc
• orsó nyomatéka (2000 fordulat/percnél): 122 Nm
• orsó nyomatéka (450 fordulat/percnél, 2 fokozatú sebességváltó opcióval): 339 Nm
• maximális orsóteljesítmény: 22,4 kW
• a munkaasztal felülete és az orsó közötti távolság: 102-737 mm
• orsó kúpossága: ISO 40
• 20 állásos szerszámtároló
• maximális szerszámátmérő: 89 mm
• maximális szerszámtömeg: 5,4 kg
• szerszámcsere-idő: 4,2 s
• pozicionálási pontosság: ± 0,005 mm
• pozícionálás ismételhetősége: ± 0,003 mm
• T-nyílás szélessége: 16
• T-nyílások közötti távolság: 80 mm
• X és Y tengelyek maximális húzóereje: 11,3 kN
• Z tengely maximális húzóereje: 18,6 kN
• a gép bekapcsolási ideje: 1435 h
• sűrített levegő nyomása: 6,9 bar
• sűrített levegő fogyasztás: 113 l/min
• hűtőfolyadék-tartály kapacitása: 208 l
• áramellátás: 3x 440 V; 50/60 Hz
• a gép súlya: 6033 kg

A HAAS maróközpont felszerelése

• CNC-vezérlés: HAAS
• HAAS HRT 210 forgóasztal d=210 mm-es befogólemezzel, központi furattal és T-nyílásokkal.
• szerszámméréshez és munkadarab-beállításhoz szükséges tapadókészlet mérési ciklusokkal (SO, MACRO, COORD és VPS)
• gyorsabb vezérlőprocesszor Look-Ahead funkcióval (gyorsabb alakmegmunkálás 3 tengelyes interpolációval)

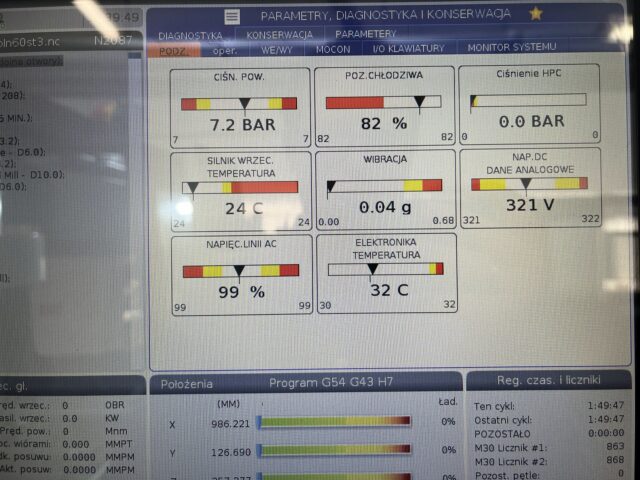

• HaasConnect rendszer (a gép állapotának távfelügyelete VNC protokollon keresztül)
• Rotary Brake Booster rendszer (akár 50%-kal nagyobb fékezési nyomaték a forgóasztalon)
• RunStopJogContinue funkció (szerszámhoz való hozzáférés a program megszakítása nélkül)
• EPFDM modul (áramkimaradás vagy súlyos hálózati feszültségesés korai észlelése)
• SafeRun rendszer (az ütközések hatásainak minimalizálása)
• restart program funkció (a program újraindítása bármely blokkból)
• menetvágási funkció kompenzációs tartó nélkül
• 3-pofás tokmány 203 mm átmérővel, megfordítható
• kézi farokcsapágy forgóasztalhoz Morse 3-as kúppal
• tüskék (20 db)
• SK40 ER32 szerszámtartók (20 db)
• ER32 fogókulcsok (18 db)
• automatikus központi kenőrendszer
• elektronikus gomb
• orsóhűtő rendszer
• csavaros forgácskidobó
• kiegészítő forgácsszűrő készlet (hálós szűrő + fém forgácsfogó)
• olajköd-elvezetés
• olajleválasztó a hűtőfolyadéktartályban
• hűtőrendszer kihúzható hűtőfolyadék-tartállyal
• távvezérlő panel kiegészítő színes kijelzővel
• programozható hűtőközeg fúvóka szöghelyzet
• orsókúp-fúvórendszer
• az orsóhúzó csavarok hőkompenzációja
• gyári adaptáció az orsón keresztül történő opcionális hűtőközeg-ellátó rendszer beépítéséhez
• a munkaterület megvilágítása
• Ethernet + WiFi hálózati kártya
