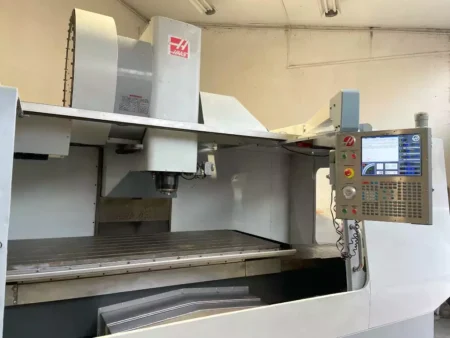

HAAS VF-9/50 függőleges megmunkálóközpont

A HAAS VF-9/50 függőleges megmunkálóközpont 2006-ban készült az Egyesült Államokban. A HAAS CNC-vezérléssel felszerelt gép három tengelyen, 2134 mm (X tengely), 1016 mm (Y tengely) és 762 mm (Z tengely) előtolással lehetővé teszi egy legfeljebb 1814 kg tömegű munkadarab megmunkálását. A maróközpont gyors előtolásai 15,2 m/perc.

A függőleges maróközpont 22,4 kW-os orsója 7500 fordulat/perc fordulatszámon működik, és ISO 50-es kúppal rendelkezik. A HAAS VF-9/50HE CNC marógép szerszámtárolóval is fel van szerelve, amely 30+1 szerszám befogadására alkalmas, maximális átmérője 102 mm, hossza 406 mm, súlya 13,6 kg. A szerszámtároló nagyon gyors, mindössze 4,2 másodperces szerszámcserét tesz lehetővé.

A HAAS VF-9/50 maróközpont műszaki adatai

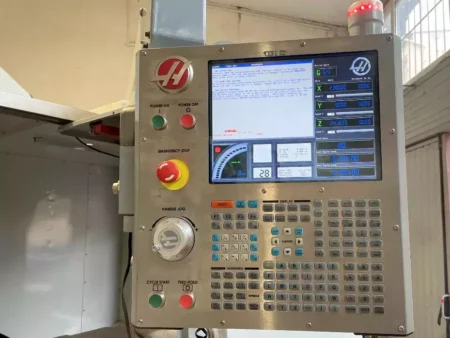

• CNC-vezérlés: HAAS
• előtolási sebesség az X/Y/Z tengelyeken: 2134/1016/762 mm
• gyors előtolási sebesség az X,Y,Z tengelyeken: 15,2 mm/perc
• maximális munkamozgás: 12,7 mm/min
• maximális munkadarab súly: 1814 kg

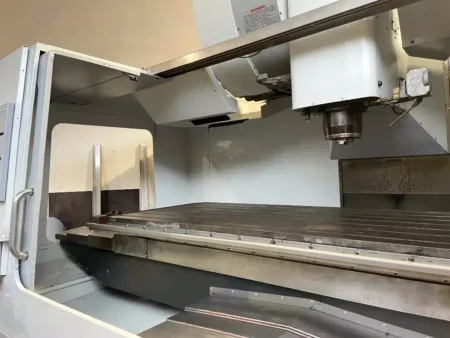

• munkaasztal méretei (hosszúság x szélesség): 2134 x 914 mm
• orsó fordulatszám: 7500 rpm
• orsókúp: ISO 50
• maximális orsóteljesítmény: 22,4 kW
• az orsó vége és az asztal közötti távolság: 102-864 mm
• T-nyílás szélessége: 15,875 mm
• T-nyílások közötti távolság: 125 mm
• maximális nyomaték 500 fordulat/percnél: 610 Nm
• maximális tengelyhajtási teljesítmény: 3,73 kW
• maximális nyomaték a tengelyhajtásnál: 11 kN
• szerszámtároló kapacitás: 30 + 1
• maximális szerszámátmérő: 102 mm
• maximális szerszámhossz: 406 mm
• maximális szerszámsúly: 13,6 kg
• szerszámváltási idő: 4,2 s
• pozicionálási pontosság: +/- 0,0076 mm
• ismételhetőség: +/- 0,0051 mm
• légnyomás: 6,9 bar
• légáramlás: 113 l/min
• gép súlya: 12020 kg
