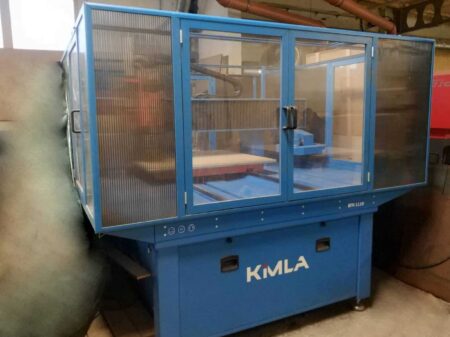

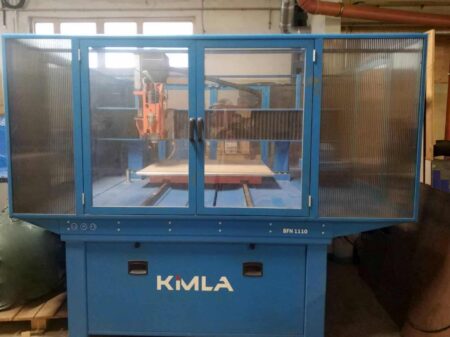

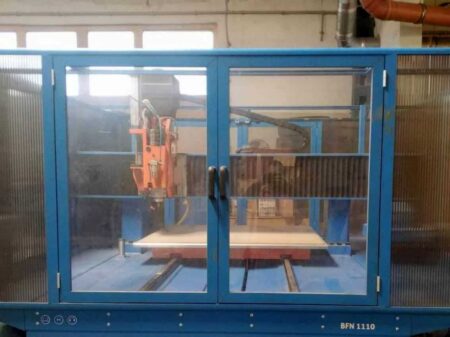

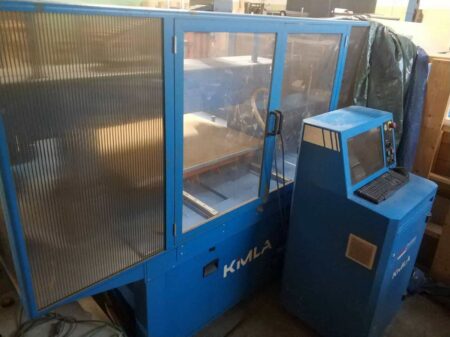

KIMLA BFN 1110 CNC megmunkálóközpont

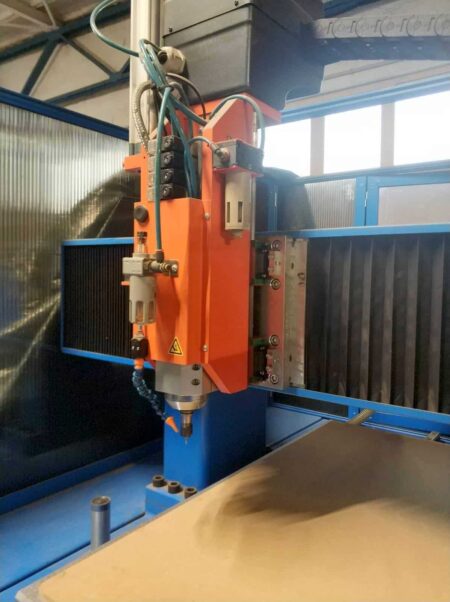

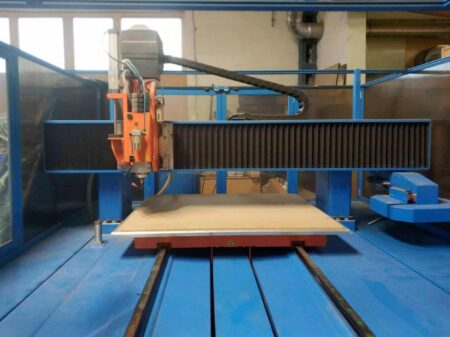

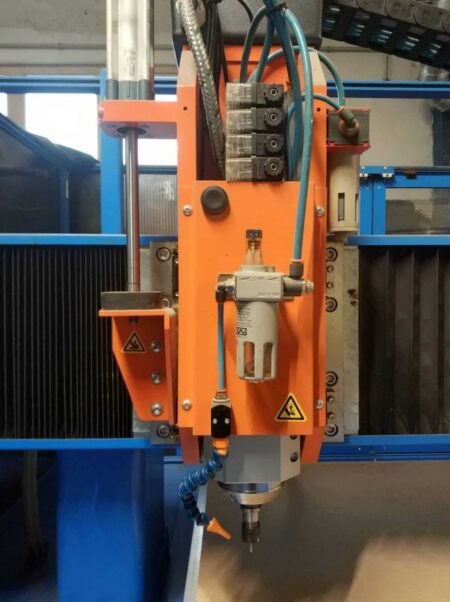

KIMLA BFN 1110 CNC megmunkálóközpont 2013-ban készült Lengyelországban. A gép szármarókkal, vésőmarókkal vagy fúrókkal többek között acélból vagy alumíniumból készült fröccsöntőformákat, szerszámokat vagy lyukasztókat gyárt. A marógép szervohajtású tengelyei a maximálisan 18000 fordulat/perc sebességgel forgó orsóval együtt rendkívül hatékony, gyors és pontos folyamatot garantálnak a munkadarabok marásához 1100 mm (X tengely), 1000 mm (Y tengely) és 500 mm (Z tengely) előtolású munkaterületen.

A megmunkáláshoz használt szerszámok olajködhűtéssel vannak ellátva az élettartamuk meghosszabbítása érdekében, a rendkívül hasznos szerszámhossz-korrekciós funkció pedig megakadályozza a beállítási eljárásokkal kapcsolatos hibákat. A CNC-faragó plotter átfogó felszereltséggel rendelkezik, amely többek között KIMLA CNC-vezérlőből, NESTING funkcióval ellátott CAD/CAM-szoftverből és BECKER vákuumszivattyúból áll. A maró- és gravírozógép összsúlya 2 tonna.

A KIMLA BFN 1110 CNC marógép műszaki adatai

• előtolási sebességek az X/Y/Z tengelyen: 1100/1000/500 mm
• gyorsjárati sebesség az X/Y/Z tengelyen: 180 mm/s
• minimális orsófordulatszám: 10000 rpm
• maximális orsófordulatszám: 18000 rpm
• pozicionálási pontosság: 0,001 mm

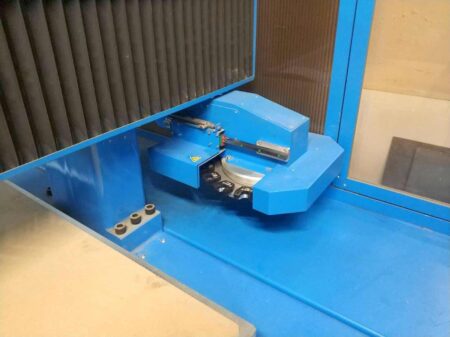

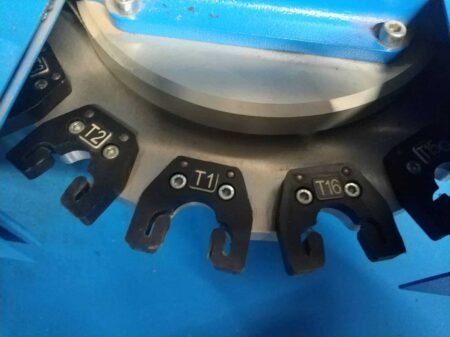

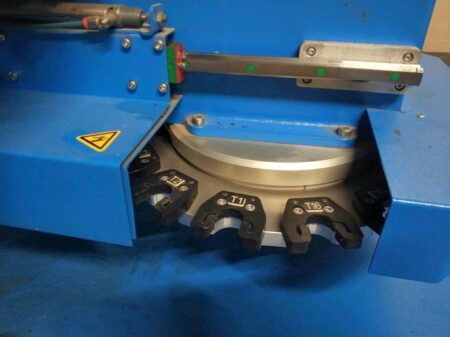

• szerszámtároló kapacitás: 16 db
• teljesítmény: 7 kW
• tápegység: 400 V; 50 Hz
• nyomás: 8 bar
• szállítási méretek (hosszúság x szélesség x magasság): 2400 x 2350 x 2400 mm
• a BFN 1110 gép teljes tömege: 2000 kg

A CNC-portálmarógép felszereltsége

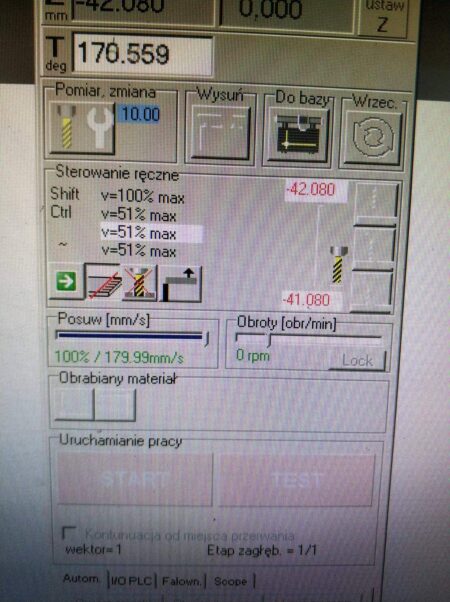

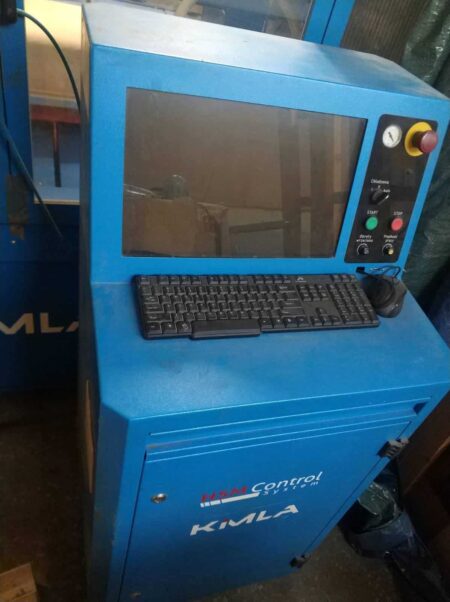

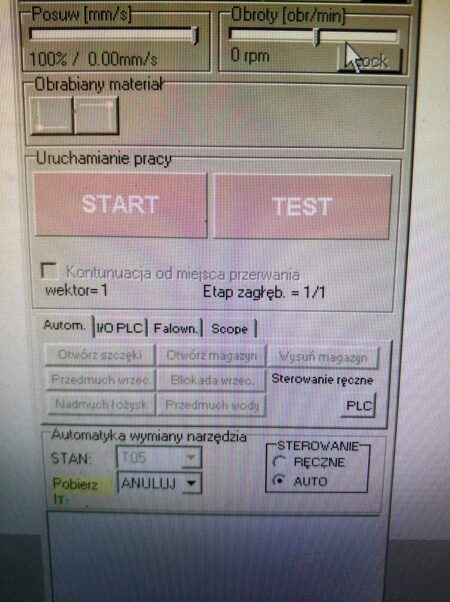

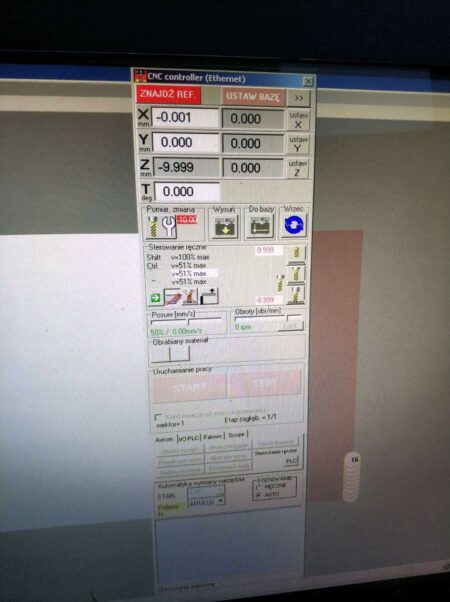

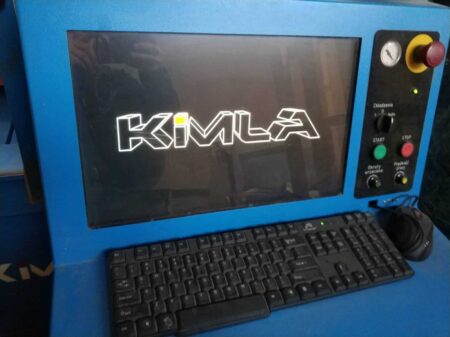

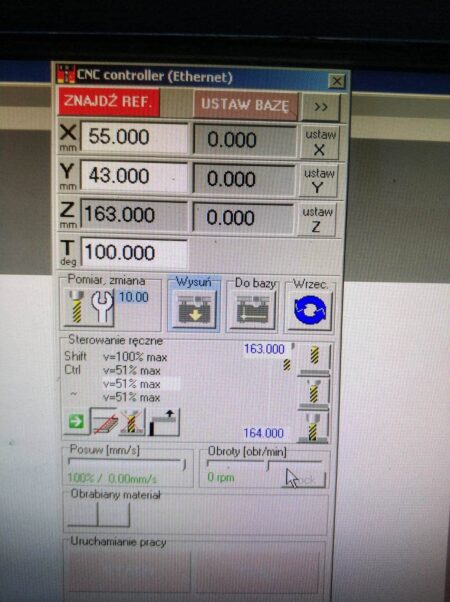

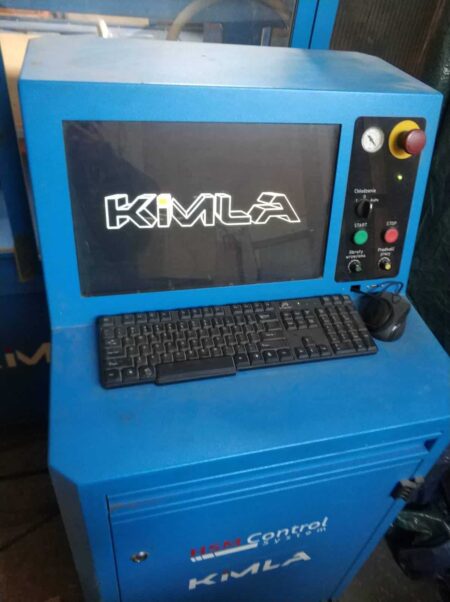

• CNC-vezérlés: KIMLA
• CAD/CAM szoftver NESTING funkcióval

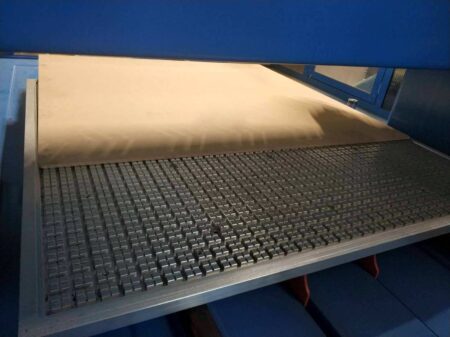

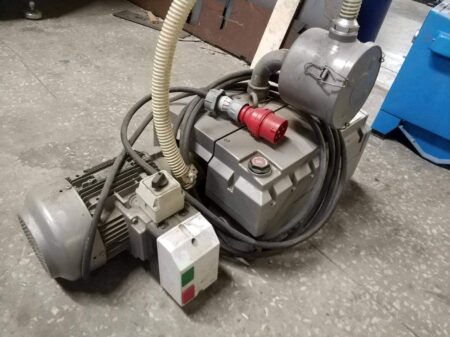

• vákuumszivattyú: BECKER
• tengely szervomotorok
• olajködhűtés
• automatikus szerszámhossz-korrekciós rendszer
