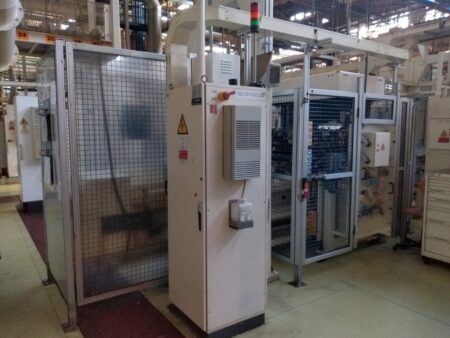

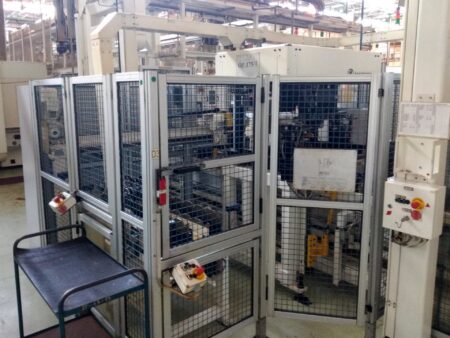

MARPOSS M110 forgattyús tengelyek mérőgépét

A MARPOSS M110 forgattyús tengelyek mérőgépét 2002-ben gyártotta a MARPOSS S.p.A. Olaszországban. A gépet SDI 4 hengeres motortengelyek mérésére tervezték. Fel van szerelve SIEMENS S7-300 PLC vezérlővel, egy 10 darabos csatornával a selejtes alkatrészek számára, valamint egy siklószállítóval, amely a raklapokról leveszi a selejtes alkatrészeket, és a selejtes csatornába helyezi őket.

A MARPOSS M110 mérőgép a következő ellenőrzéseket végzi a motorok forgattyútengelyein:

• a főtengelycsapágyak három szakaszának átmérőjének mérése
• mérés a karima 1 keresztmetszetében
• a szár átmérőjének mérése 3 szelvényben
• a főtengelycsapok koncentricitásának mérése
• a 28. átmérőjű szár koncentricitásának mérése
• a 29. szárátmérő koncentricitásának mérése
• karima koncentricitásának mérése
• a főcsapágyak koncentricitásának mérése
• a főcsapágyak hengercentrikusságának mérése

Munkadarab mérési ciklusa az M110 gépet

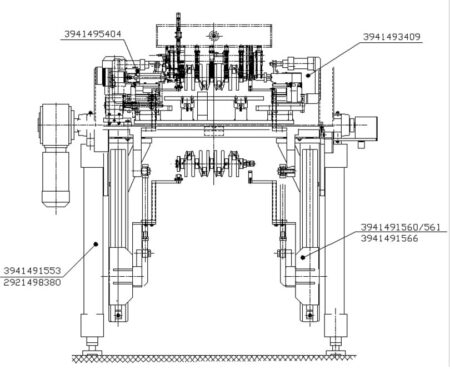

A mérések dinamikus módszerrel történnek. Egy előretoló rögzíti a raklapot a munkadarabbal a mérőállomás alatt, majd az emelő megemeli a motortengelyt a méréshez. A lendkerék felőli első forgattyúcsapra ható, mindig lefelé (befelé és kifelé) mutató két vezető korrigálja annak szögelrendezését, garantálva a húzófuratok-csapok összehangolását.

A laza lapát és a motoros lapát egyszerre záródik, kiemelve a munkadarabot az emelő „V”-jéből. A motoros pengén elhelyezett csapok a munkadarab megfelelő furataiba hatolnak, hogy a forgatás során megfelelően áthúzzák azt. A mérőállomás hajtóműves motorja a mérőcellákat a forgásba állított munkadarabra viszi át.

A munkadarab félig elforgatása után, amely a készülék mechanikai beállításához szükséges, a mérések elvégzésére kerül sor. Egy újabb elforgatás után a munkadarab ugyanabban az irányban áll vissza, mint amikor betették. A mérőcellák ismét felemelkednek; amikor elengedik a munkadarabról, a penge és az ellenpenge felváltva kinyílik. A munkadarab ismét az emelő „V” alakú elemére esik, amely visszatolja azt az alatta lévő raklapra.

Ha a munkadarab jó, akkor tovább halad a soron. Ha viszont a tengely hibásnak minősül, akkor a tüske visszahelyeződik a raklapra, de a mérőtengely után 1300 mm-rel egy előretolóval megáll.

Ezen a ponton a sikló egy pneumatikus henger segítségével felveszi a motortengelyt (dorn és karima), leemeli a raklapról, és egy hajtóműves motor segítségével a selejtcsatorna „V” referenciájához szállítja. A selejtcsatorna fogaskerekes motorja ezután a „V”-t működteti, amely felveszi a motortengelyt, és a selejtcsatorna rögzített „V”-jének 1. állomásához szállítja, amíg az meg nem telik.

A MARPOSS M110 forgattyús tengelyek mérőgépét műszaki adatai

• PLC vezérlő: SIEMENS S7-300
• elektronikus mérőműszer: Marposs E9066
• mérőbitek száma: 44
• a mérések teljes száma: 38
• munkadarab-ciklusidő: 22 másodperc
• tisztítási és kalibrálási ciklusidő: 42 másodperc
• a hibás munkadarabok kirakodásának ideje: 29 másodperc
• meghajtás típusa: elektromechanikus és pneumatikus
• csatornakapacitás a selejtes munkadarabok számára: 10 db.
• légkondicionáló berendezés: RITTAL SK3203-100
• üzemi nyomás: 0,45 MPa
• biztonsági nyomás: 0,40 MPa
• tápfeszültség: 24 Vdc
• átlagos levegőfogyasztás: 6 Nm3/h
• tápfeszültség: 380Vac háromfázisú
• frekvencia: 50 Hz
• maximális energiafogyasztás: 5 KVA
• névleges áram: 7,5 A
• MARPOSS M110 gép méretei (H x B x H): 4400 x 3850 x 2600 mm
• a gép súlya: 3500 kg
