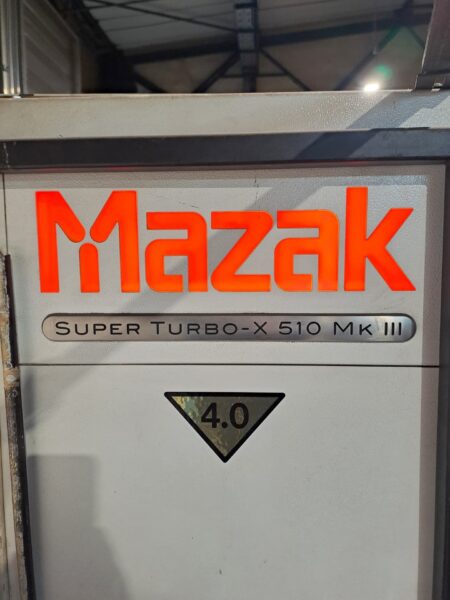

MAZAK SUPER TURBO X510 MK III lézervágó

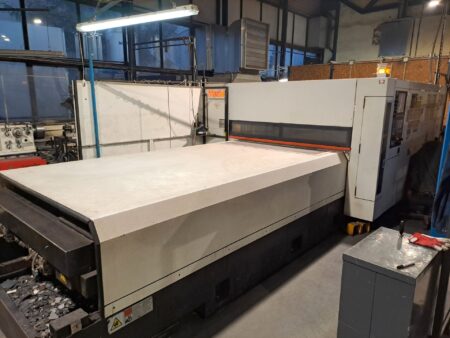

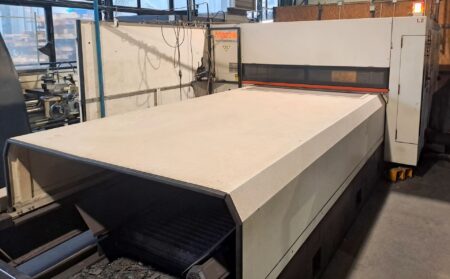

MAZAK SUPER TURBO X510 MK III lézervágó 2012-ben gyártotta a japán YAMAZAKI MAZAK CORP. A többek között acélból és alumíniumból készült munkadarabok megmunkálására tervezett gép kiváló vágási eredményeket garantál mind az egyedi gyártás, mind az intenzív sorozatgyártás során. A megmunkálási folyamatot egy autofókusszal és 7,5″-es objektívvel ellátott vágófej végzi. A gép kialakításába integrált, a legnagyobb energiakibocsátású lézerrezonátor stabil 4 kW-os lézersugarat generál, amely biztosítja, hogy a lemez éleket példátlan pontosság, simaság és egyenetlenségek hiánya jellemzi.

A kiterjedt felszereltséghez tartozik többek között egy MAZATROL CNC-vezérlés, egy hűtő és egy többkamrás elszívórendszer. A SUPER TURBO X510 MK III lézer eddig egy műszakban napi maximum nyolc órán át működött. Minden javítást, karbantartást és olajcserét folyamatosan végeztek. A gép teljes tömege 12700 kg.

A MAZAK SUPER TURBO X510 MK III lézervágó gép műszaki adatai

• lézerteljesítmény: 4 kW
• előtolás az X/Y/Z tengelyen: 3260/1545/150 mm
• vágási terület (H x Sz): 3000 x 1500 mm
• maximális munkadarabvastagság (acél): 25 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 10 mm
• a munkadarab maximális méretei (H x Sz): 3050 x 1525 mm
• a munkadarab maximális súlya: 915 kg
• lézerrezonátor üzemóra: 16300 h
• a MAZAK SUPER TURBO X510 MK III gép súlya: 12700 kg

A MAZAK lézervágó gép felszereltsége

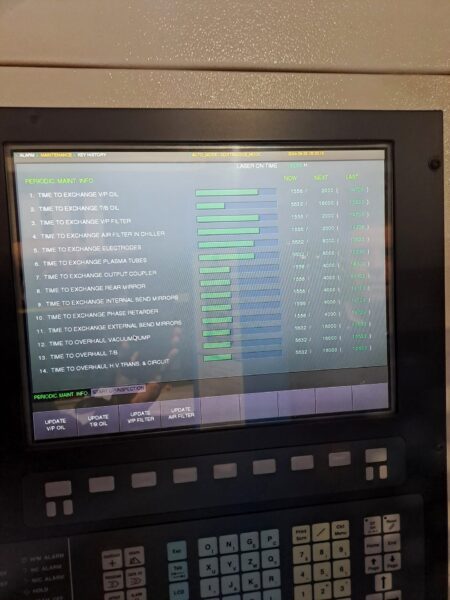

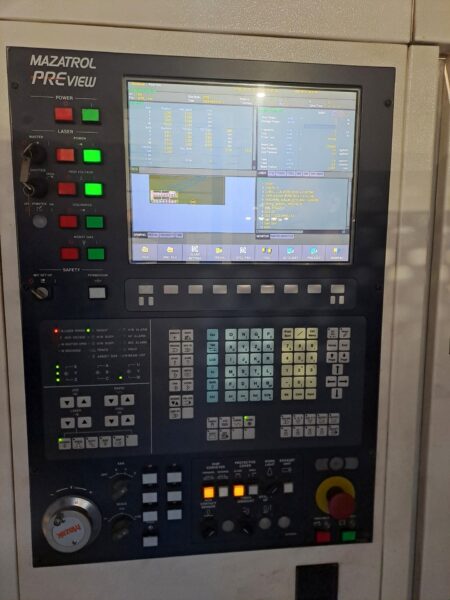

• CNC-vezérlő: MAZATROL PREVIEW
• lézerrezonátor: YB-L40C10T

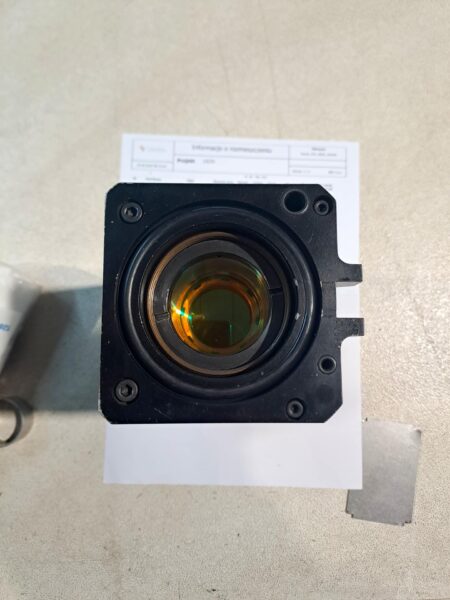

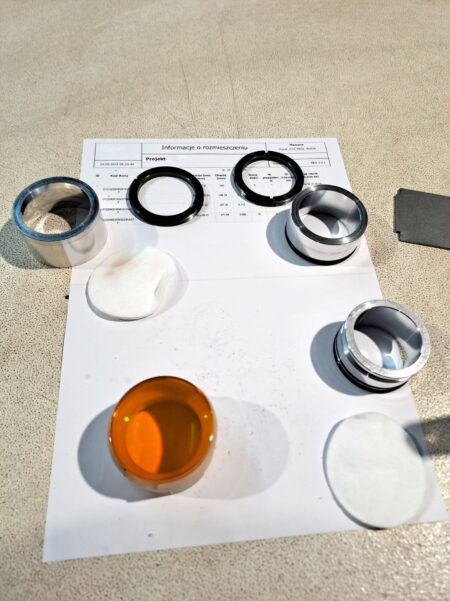

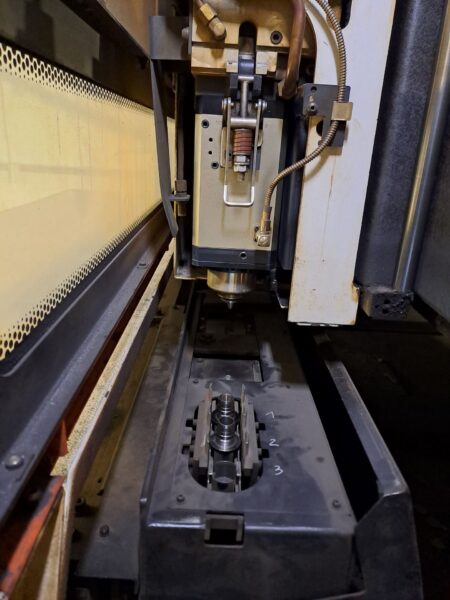

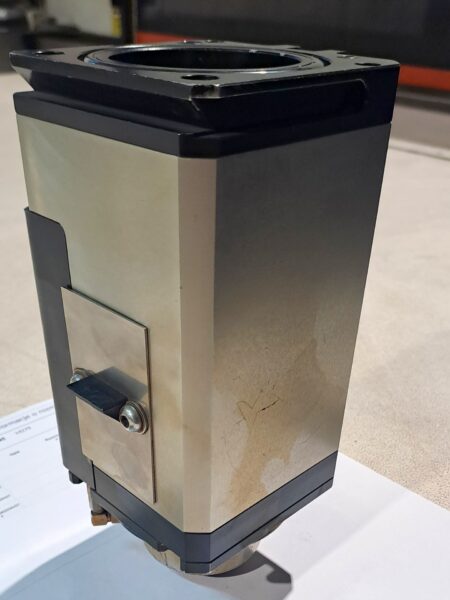

• vágófej autofókusszal és 7,5″-os lencsével

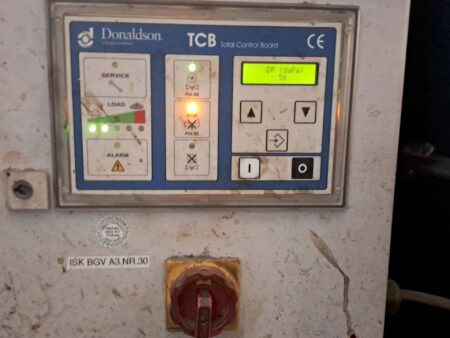

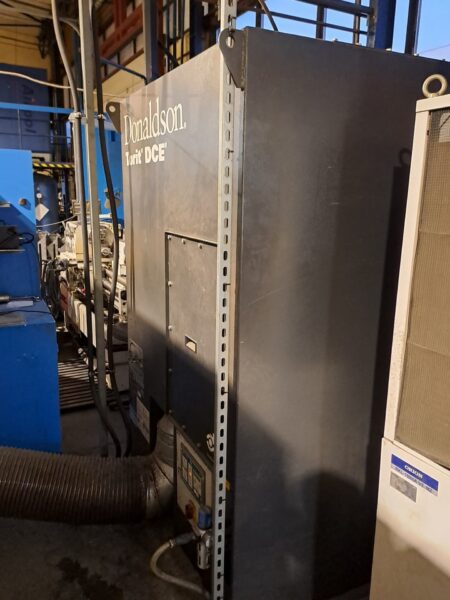

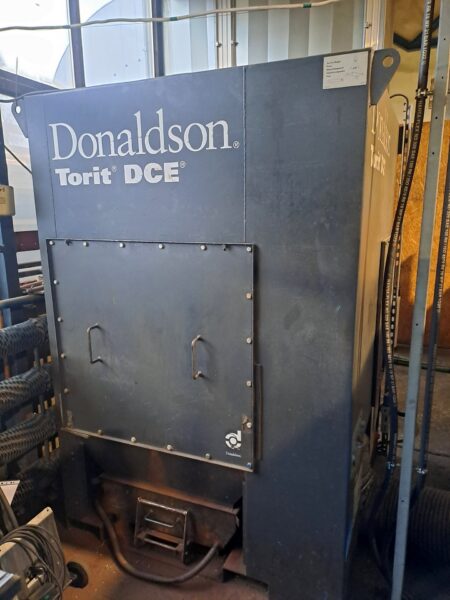

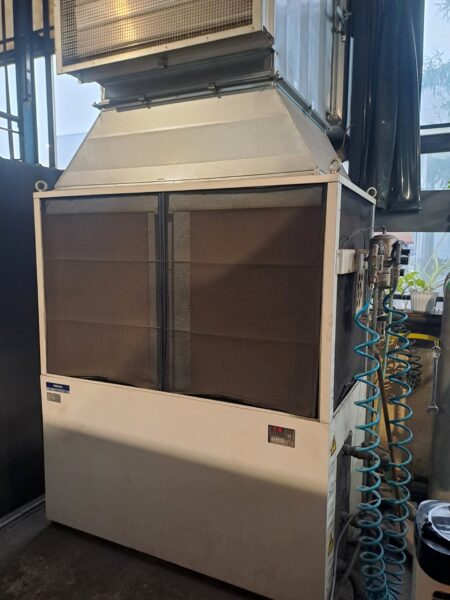

• többkamrás elszívórendszer: DONALDSON TORIT DCE

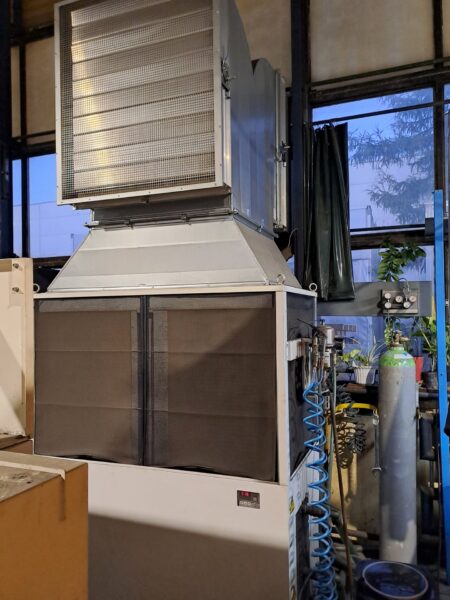

• hűtőegység: ORION RKL-11000A-VE-MZ

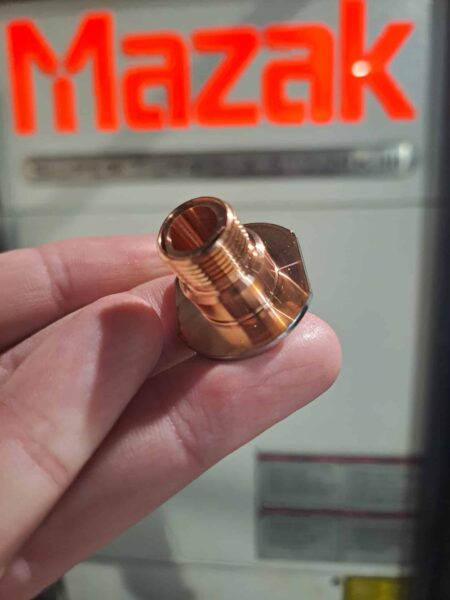

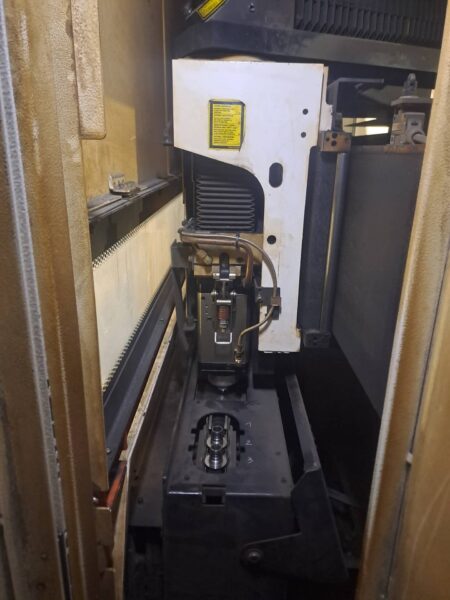

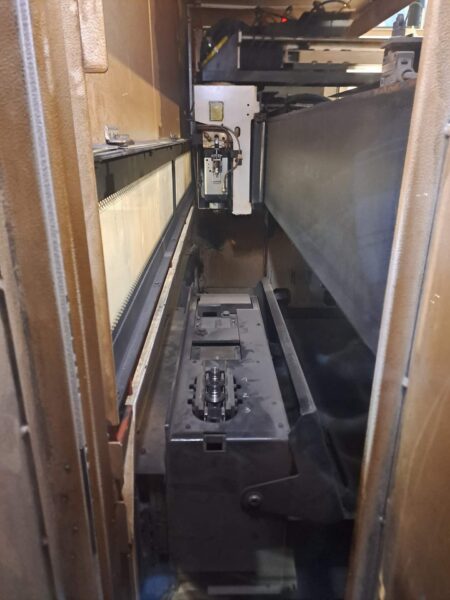

• fúvókamagazin (3 db)
