MITUTOYO CRYSTA-Apex S 776 koordináta mérőgép

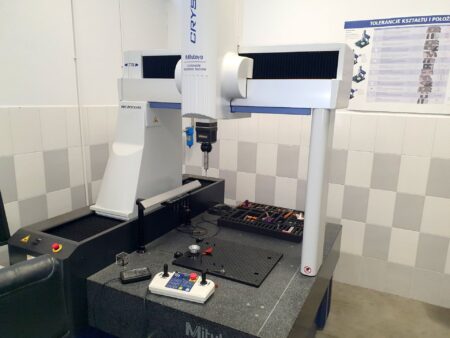

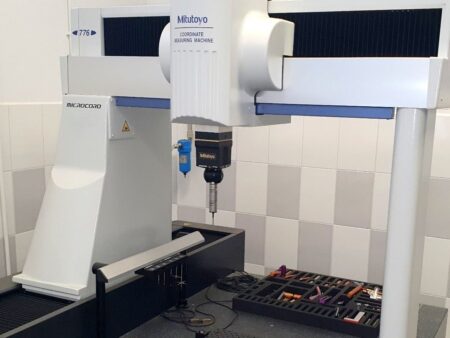

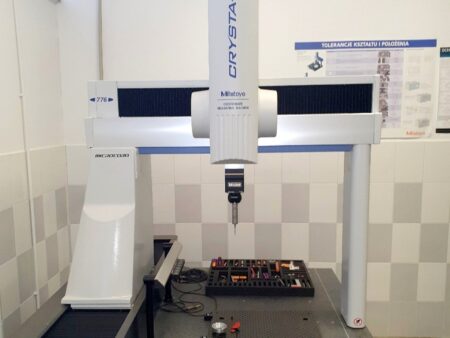

MITUTOYO CRYSTA-Apex S 776 koordináta mérőgép 2017-ben készült Japánban. A technológiailag fejlett CMM (koordináta-mérőgép), amelyet a legnagyobb pontosság és objektivitás jellemez, a munkadarabok nagy pontosságú mérésére szolgál érintéses vagy érintésmentes módszerekkel. A munkadarabra szerelt RENISHAW SP25M szonda által végzett mérés koordinátapontok halmazaként jelenik meg, ami lehetőséget ad összetett alakú alkatrészek mérésére.

A gép rendkívül stabil felépítésének és a kiváló minőségű alkatrészeknek köszönhetően kiváló eredmények érhetők el. A munkadarab mérése 8 mm/s sebességgel történik egy 860 mm hosszú és 1420 mm széles gránit munkaasztalon, amelyre legfeljebb 800 kg tömegű munkadarabok helyezhetők. A CRT AS 776 mérőgép átfogó felszereltséggel rendelkezik, amely többek között a következőkből áll: RENISHAW FCR 25 tár az összes szondával és tartozékkal, valamint MCOSMOS V4 szoftver az összes mérési feladat egyszerű végrehajtásához. A gép teljes tömege 1675 kg.

A MITUTOYO CRYSTA-Apex S 776 mérőgép műszaki adatai

• mérés X/Y/Z tengelyen: 700/700/600 mm
• munkaasztal méretei (L x W): 860 x 1420 mm
• felbontás: 0,1 µm
• maximális mérési sebesség: 8 mm/s
• maximális munkadarab súly: 800 kg
• maximális munkadarab magasság: 800 mm
• a hosszmérés megengedett legnagyobb hibája MPEE0: 1,7+3 L/1000 µm
• maximálisan megengedhető egyetlen toll formahiba MPEPFTU: 1,7 µm
• maximálisan megengedett pásztázó tapintási hiba MPETHP: 2,3 µm (50 s)
• meghajtási sebesség (nagy sebességű üzemmód): 0-80 mm/s
• meghajtási sebesség (alacsony sebességű üzemmód): 0-3 mm/s
• meghajtási sebesség (finom sebességű üzemmód): 0,05 mm/s
• meghajtási sebesség (CNC üzemmód): 8-300 mm/s
• maximális meghajtási gyorsulás tengelyenként: 1,333 mm/s2
• légnyomás: 0,4 MPa
• levegőfogyasztás: 60 l/min
• teljes méretek (hosszúság x szélesség x magasság): 1470 x 1700 x 2730 mm
• a CRYSTA-Apex S 776 gép teljes tömege: 1675 kg

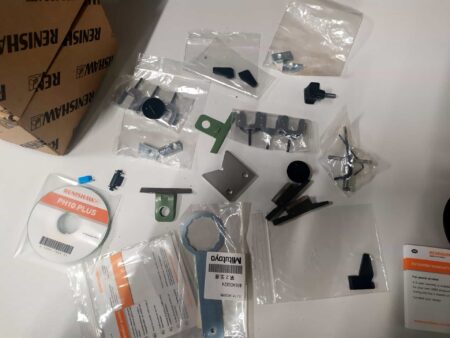

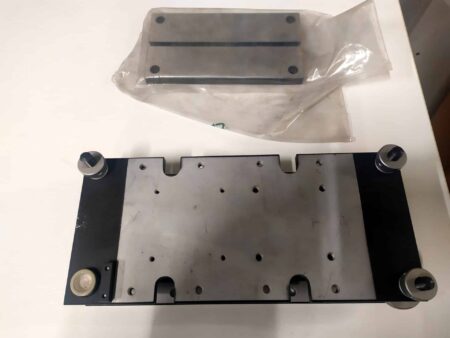

A mérőgép felszereltsége

• mérőszonda: RENISHAW SP25M
• szoftver: MCOSMOS V4

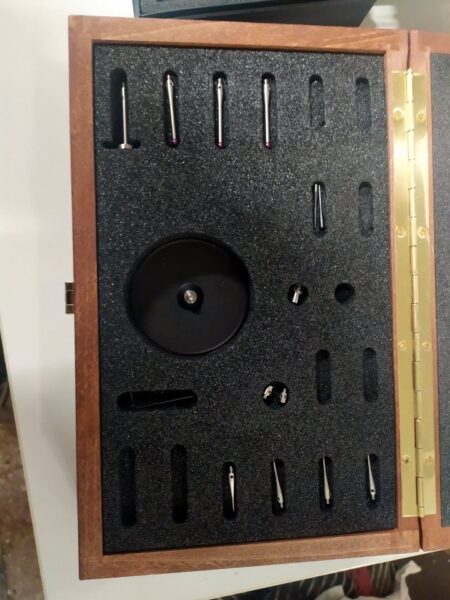

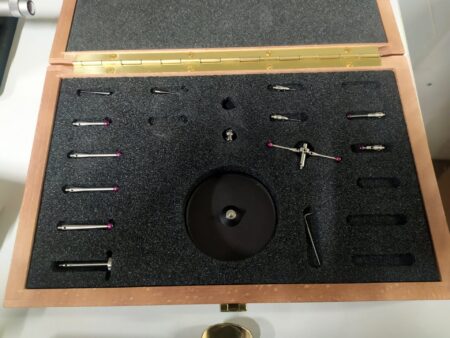

• automatikus tollcserére szolgáló tár: RENISHAW FCR 25
• gránit munkaasztal
• mikrométeres mélységmérők
• elektronikus mérőkaliberek
• digitális mikrométerek készlete

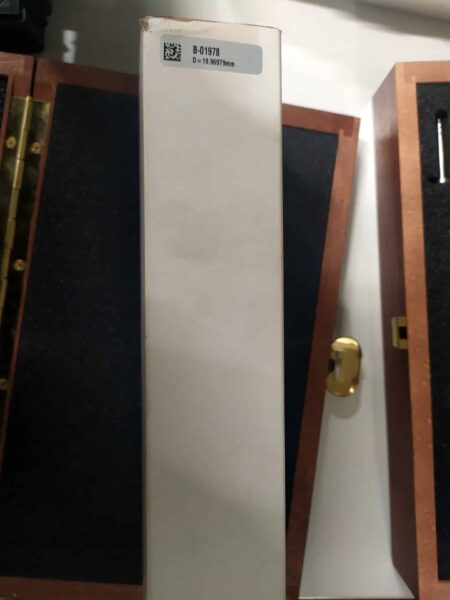

• állítógyűrűk
• mikrométeres mérőfejek
• mikrométertartó

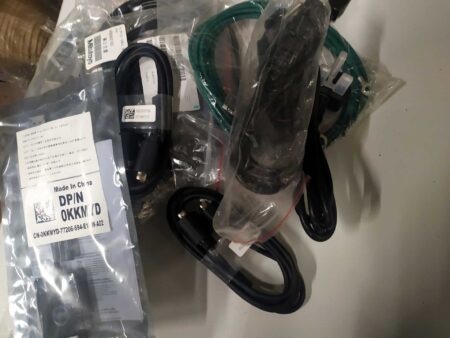

• asztali számítógép: DELL Precision T 3620
• monitor: DELL (2 db)
• nyomtató
