OKUMA LB 15 CNC esztergagépet

Az OKUMA LB 15 CNC esztergagépet Japánban 1989-ben fejlesztették ki. Fel van szerelve egy numerikus vezérlővel OSP 5000L-G CNC rendszer és egy toronnyal, amelybe 12 szerszámot szerelhetünk fel. A gépnek van egy hidraulikus tokmánya, amelynek átmérője 250 mm. Az eszterga orsó 70-3800 ford / perc sebességgel forog, átmérője 75 mm.

Az OKUMA LB-15 CNC eszterga műszaki adatai

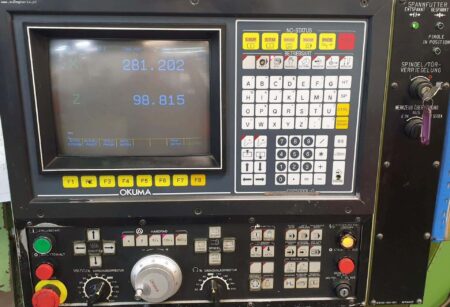

– CNC vezérlés: OSP 5000L-G CNC rendszer (német)
– adatátvitel: RS232

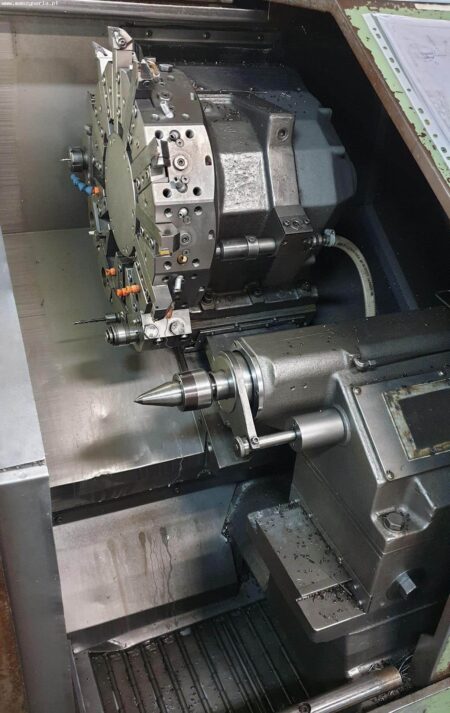

– szerszámos revolver: 12 állású, BOLT ON típusú

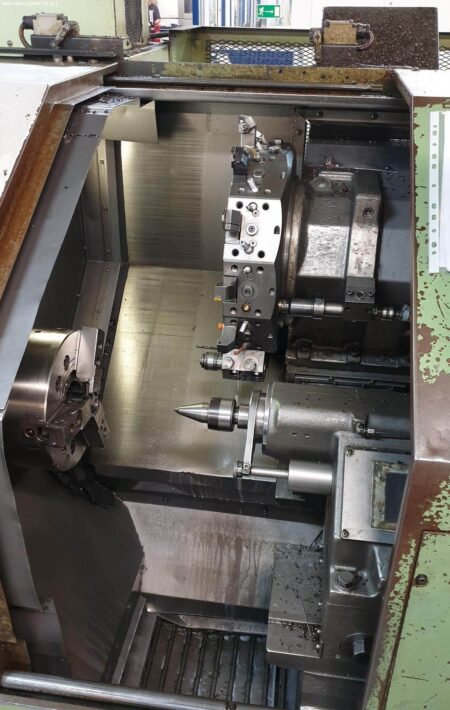

– eszterga tokmány: 250 mm
– orsó: 70-3800 ford / perc. (11 kW, 30 perc; 7,5 kW – folyamatos üzem)
– nem átmenő orsó
– az orsó furatának átmérője: fi 75 mm (70 mm mélységben, az esztergapapucs felületétől mérve, pofák nélkül)
– az orsó furatának átmérője: fi 28 mm (200 mm mélységben, az esztergapapucs felületétől mérve, pofák nélkül)
X tengely mozgása: 400 x 0,001 mm
– Z tengelymenet: 500 x 0,001 mm
– vágási sebesség XZ: 0,01-1000 mm / ford.
– XZ előtolás: 12 000 mm / perc.
– tápegység: 3 x 400V
– gép névleges teljesítménye: 21 kVA
– maximális terhelési áram: 36A

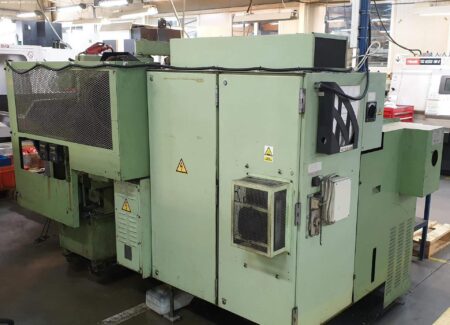

– a gép méretei (szélesség x mélység x magasság): 2,9 (3,9 m forgácsos szállítószalaggal) x 1,8 x 1,72 m
– gép tömege: 4500 kg
– műszaki dokumentáció CNC OKUMA LB 15
– az anyagot kivonó markoló felszerelésének lehetősége
– a gép M-kódokkal rendelkezik az orsó kinyitására és zárására
