PONAR ŻYWIEC UT 090 H fröccsöntő gép

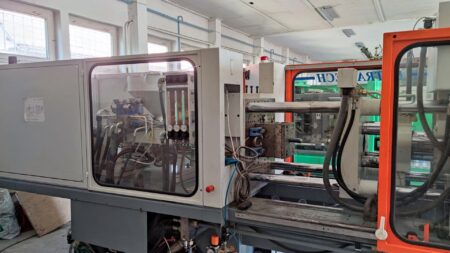

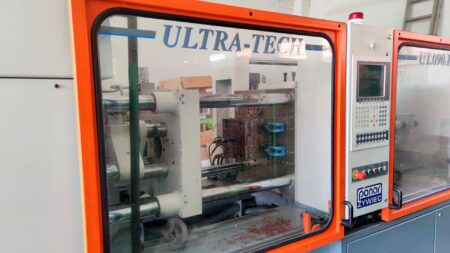

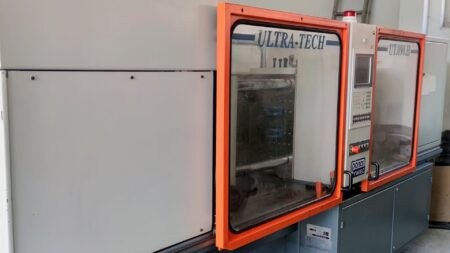

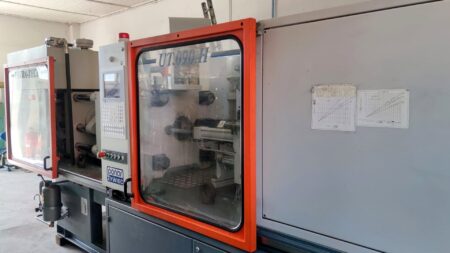

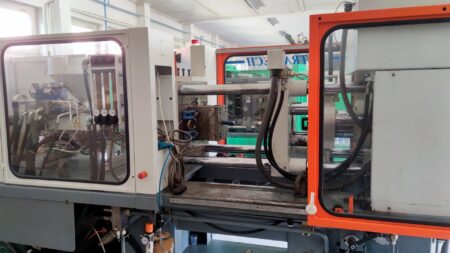

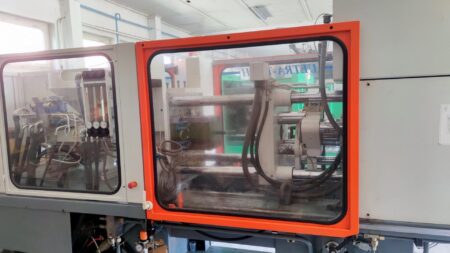

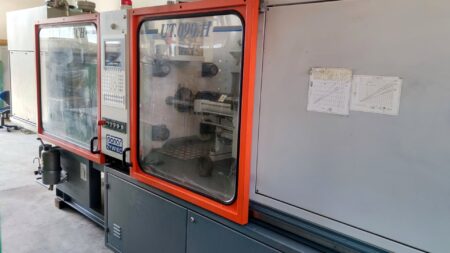

PONAR ŻYWIEC UT 090 H fröccsöntő gép 2007-ben gyártották Lengyelországban. A gépet hőre lágyuló műanyagok fröccsöntési módszerrel történő feldolgozására használják. A 90 tonna záróerővel működő hidraulikus szerszámzáró egységet jelentősen eltolt fix és mozgatható fedelek védik, megkönnyítve ezzel az összetett szerszámok és tartozékaik beépítését. A szerelt szerszámok legalább 225 mm magasak lehetnek, míg a szerszámszorító lemezek méretei (L x Sz) 615 x 615 mm.

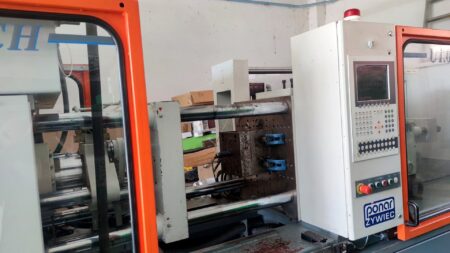

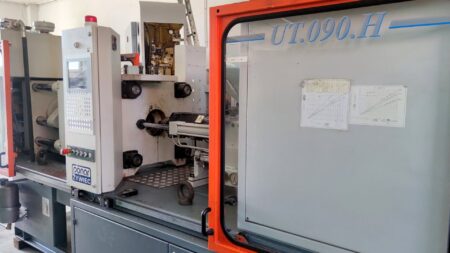

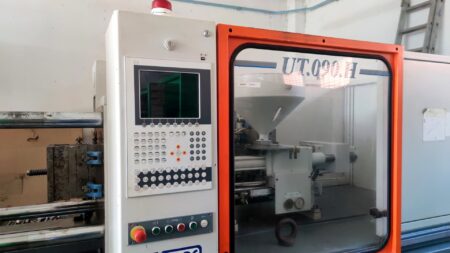

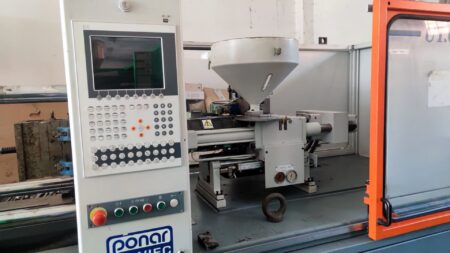

A MOOG-BUHL CNC vezérlőegység lehetővé teszi a gép tetszőleges kézi vagy automatikus üzemmódban történő működését, valamint a fröccsöntési folyamat paramétereinek beállítását és ellenőrzését. A gép 30 mm átmérőjű csigája 10 és 380 fordulat/perc közötti sebességgel forog. A műanyag fröccsöntő gép felszereltségéhez tartozik többek között egy műanyag adagoló és egy többrudas daru. A gép össztömege 5150 kg.

A PONAR ŻYWIEC UT 090 H fröccsöntő gép jellemzői

• záróerő: 90 t (900 kN)
• a szerszámfeszítő lemezek mérete (hossz x szélesség): 615 x 615 mm
• maximális távolság a lemezek között: 725 mm
• minimális szerszámmagasság: 225 mm
• maximális szerszámnyitási löket: 500 mm
• csavarátmérő: 30 mm
• csavartávolság: 150 mm
• csigasebesség-tartomány: 10-380 ford/perc
• maximális csiganyomaték: 410 Nm
• befecskendezési térfogat: 106 cm3
• maximális befecskendezési kapacitás: 78 cm3/s
• maximális befecskendezési nyomás: 217,7 Mpa
• hidraulikus kidobóerő: 33 kN
• a hidraulikus kilövő lökete: 125 mm
• oszlopok közötti távolság: 420 x 420 mm
• fűtési zónák száma: 3+tányér
• fűtési teljesítmény: 5,9 kW
• a befecskendező fúvóka lökete: 250 mm
• a befecskendező fúvóka szorítóereje: 57 kN
• motorteljesítmény: 18,5 kW
• beépített teljesítmény: 24,4 kW
• a hidraulikus rendszer nyomása: 17,5 Mpa
• olajtartály kapacitása: 396 dm3

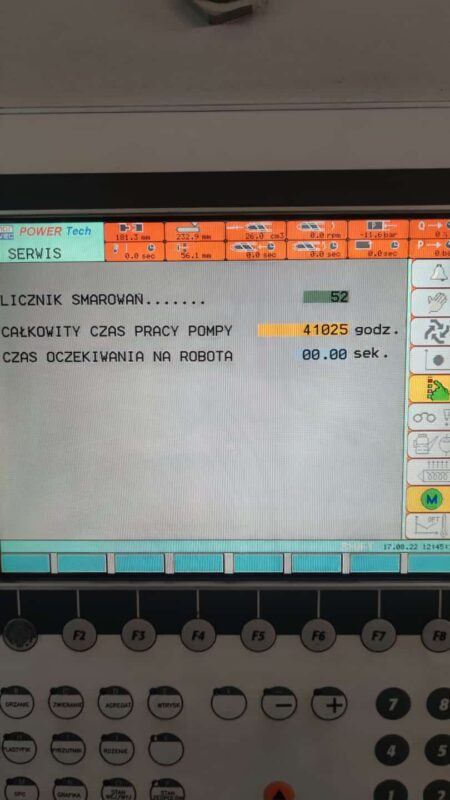

• munkaórák: 41025 h
• a gép méretei (hosszúság x szélesség x magasság): 4500 x 1400 x 2000 mm
• össztömeg: 5150 kg

A fröccsöntő gép felszereltsége

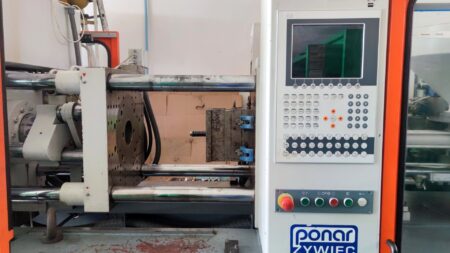

• CNC-vezérlő: MOOG-BUHL

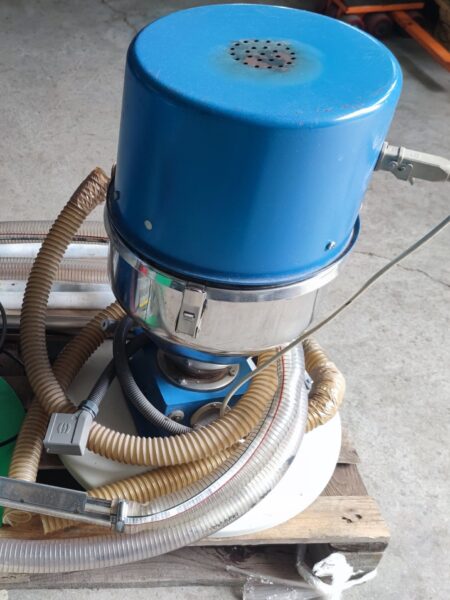

• műanyag adagoló
• betétek (6 db)
• bilincsek a szerszám rögzítéséhez (8 db)
• központi kenés
• maghúzás (2 db)
• forrócsatornás aljzat
• légszelep (2 db)

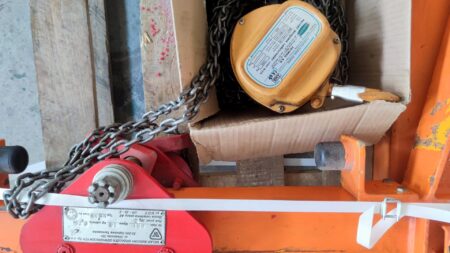

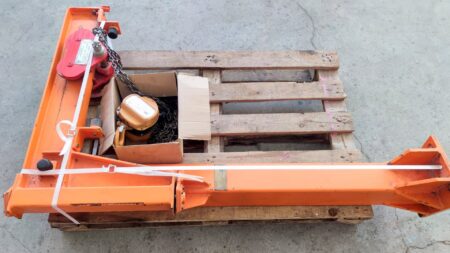

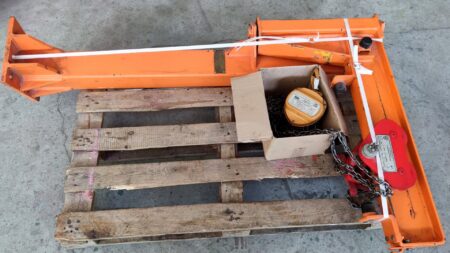

• daru több rúddal (1 t)
• külön by-pass olajszűrő rendszer
• DTR – műszaki és üzemeltetési dokumentáció
