PowerMill 3117 CNC marógép

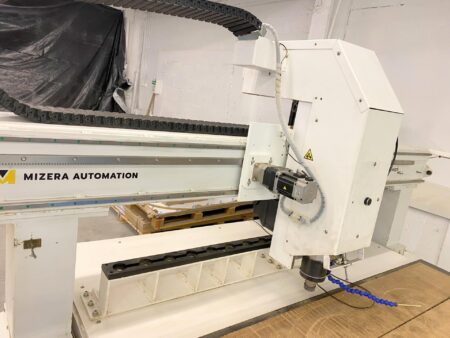

PowerMill 3117 CNC marógép 2019-ben a Mizera Automation gyártotta Lengyelországban. A gép hegesztett acél profilszerkezete a nagyméretű vákuumasztallal együtt kiváló stabilitást és merevséget garantál az acélból, alumíniumból, valamint fából és műanyagból készült munkadarabok megmunkálása során. Az X/Y/Z tengelyek RTE (Real Time Ethernet) protokollú kommunikációs képességgel rendelkező szervohajtásokkal vannak felszerelve, amelyekkel a mozgások nagyfokú ismételhetősége érhető el.

A munkadarabok megmunkálása a legnagyobb pontossággal és sebességgel történik a HSM (High Speed Machining) technológiának köszönhetően. A marógép rendkívül nagy teljesítményű orsója 24000 ford/perc maximális sebességgel működik. A marógép széleskörű felszereltséggel rendelkezik, amely többek között egy álló szerszámtárolót tartalmaz automatikus szerszámcserélővel, fényfüggönyökkel és egy CNC-vezérlővel, CAD/CAM szoftverrel.

A PowerMill 3117 CNC marógép műszaki adatai

• munkaterület az X/Y/Z tengelyen: 1900x3100x300 mm
• a munkadarab maximális súlya: 2000 kg
• maximális orsófordulatszám: 24000 ford/perc
• orsóteljesítmény: 9 kW
• maximális előtolási sebesség üresjáratban: 18 m/min
• Z tengely pozicionálási pontosság: < 0,05 mm
• munkapontosság: ± 0,05 mm
• fej pozicionálási pontosság: ± 0,03 mm
• a fej pozicionálásának maximális felbontása: 0,01 mm
• orsóhűtés: levegő
• szerszámhűtés: olajköd
• támogatott formátum: DXF
• X/Y/Z tengely szervohajtások teljesítménye: 2×750/750/400 W
• POWER MILL 3117 gép tápellátása: 400 V; 50 Hz

A marógép felszereltsége

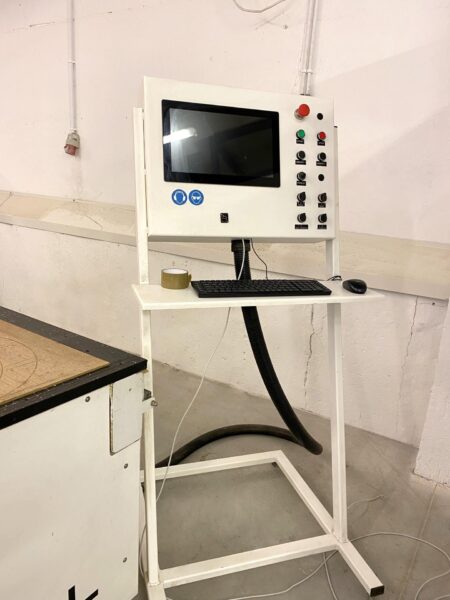

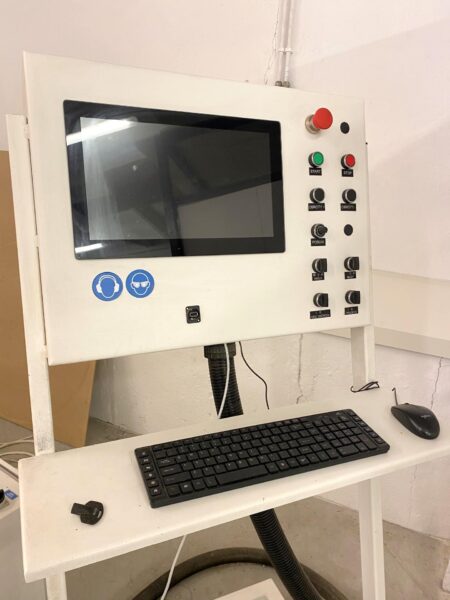

• CNC-vezérlő
• CAD/CAM szoftver
• álló szerszámtároló 12 db kapacitású szerszámtároló.
• automatikus szerszámcserélő
• X/Y/Z tengelyű szervohajtások RTE protokollon (Real Time Ethernet) keresztüli kommunikációval
• fényfüggönyök

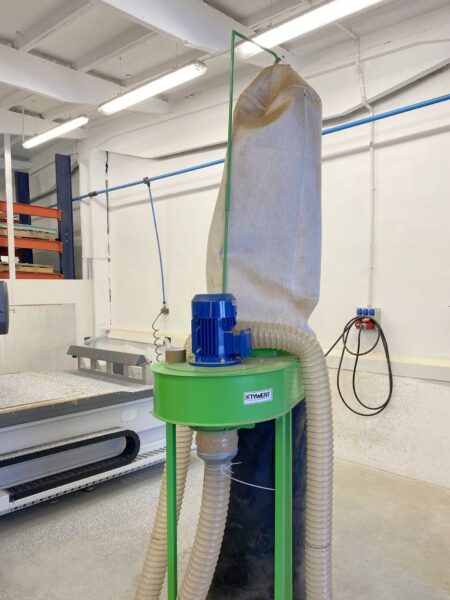

• forgácskiemelő rendszer
• végmérő érzékelők minden tengelyhez
• elektronikus ajtószög-korrekciós rendszer
• 20 mm-es, holtjátékmentes prizmavezetők
• pneumatikus csapok (4 db)

A gép 2022 márciusában korszerűsítésen esett át, amelynek során az orsó általános nagyjavítását végezték el, melynek költsége kb. nettó 17000 PLN volt.
