Prima Power Platino 1530HS lézer

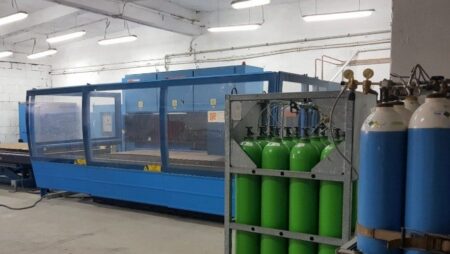

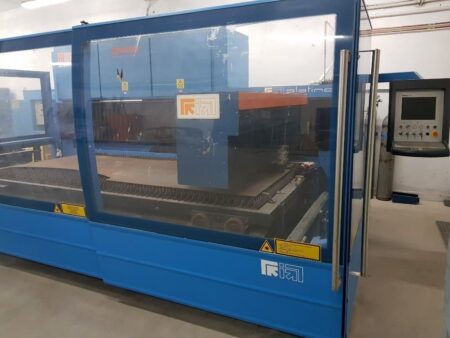

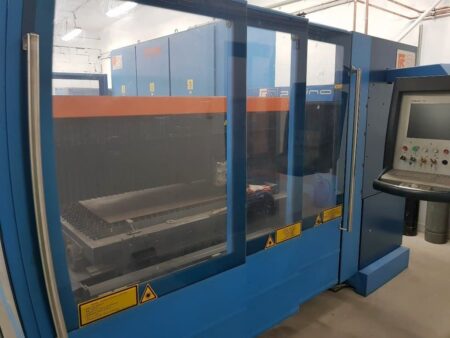

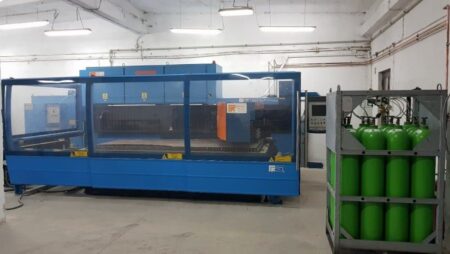

A Prima Power Platino 1530HS lézer a Prima Industrie S.p.A. építette 2006-ban Olaszországban. A gép 20 mm vastag fekete acél, 12 mm vastag rozsdamentes acél és 8 mm vastag alumínium lemezek vágására szolgál. A lézer Primach 20L CNC vezérléssel van felszerelve, teljesítménye pedig 4 kW. A gép az X, Y, Z tengelyeken kívül van egy független F tengelye, amelyen lehetőség van a fókuszpozíció és a fúvóka távolságának programozására. Az X / Y / Z / F tengelyek maximális előtolása 3050 mm, 1525 mm, 150 mm és 25 mm. A gép a következőkkel van felszerelve: Prima Power Convergent Lasers Division CP4000 rezonátor 200-3000 W teljesítménytartománnyal és hűtő aggregáttal. Ezen kívül a lézer ára tartalmaz még 3 db krómozott sárgarézből készült hengeres szabályozót, a redukció első szakaszában rozsdamentes acél membránnal és a redukció második fokozatában harmonikaszerkezettel, valamint 2 db hengeres szabályozót oxigén és nitrogén rögzítéshez. a gerendán. A készülék súlya 10 tonna. Új turbina került a gépbe.

A PRIMA POWER PLATINO 1530 HS lézer jellemzői

– lézerteljesítmény: 4 kW
– maximális vágási vastagság (fekete acél): 20 mm
– maximális vágási vastagság (rozsdamentes acél): 12 mm
– maximális vágási vastagság (alumínium): 8 mm
– független F tengely programozható fókuszpozícióval és fúvóka távolsággal
– Maximális előtolás az X / Y / Z / F tengelyeken: 3050/1525/150/25 mm
– maximális előtolási sebesség az X és Y tengelyen: 100 m/perc.
– maximális egyidejű előtolási sebesség mind az X, mind az Y tengelyen: 140 m/perc.
– a vágófej és a lap felülete közötti állandó távolság kapacitív érzékelője
– lineáris tengely felbontása: 0,001 mm
– pozicionálási pontosság (Pa): 0,03 mm
– ismételhetőség: 0,03 mm
– maximális teljesítményfelvétel: 55 kW
– feszültség: 400 V / 50 Hz
– minimális légnyomás: 7 bár
– maximális levegőfogyasztás: 70 m3/h
– átlagos levegőfogyasztás: 52 m3/h
– a gép méretei (automata raklapcserélővel és házzal) (hossz x szélesség x magasság): 10600 x 3540 x 2500 mm
– PLATINO 1530HSlézer tömege: 10 t

A PRIMA POWER PLATINO 1530HS lézer berendezése

– CNC vezérlés: Primach 20L
– rezonátor: Prima Power Convergent Lasers Division CP4000
– CAM szoftver
– lézerforrás: CP4000
– hálózati kártya CNC-hez
– CNC konzol
– hűtő aggregát
– adatátvitel: RJ45 és USB
– anyaghelyzet felismerő rendszer az asztalon
– plazmafigyelő és újraindító rendszer

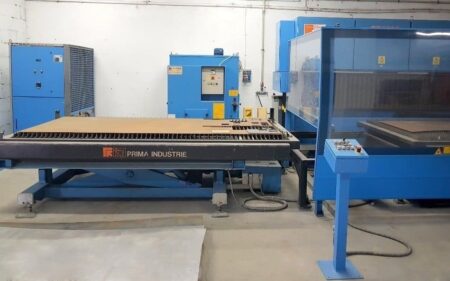

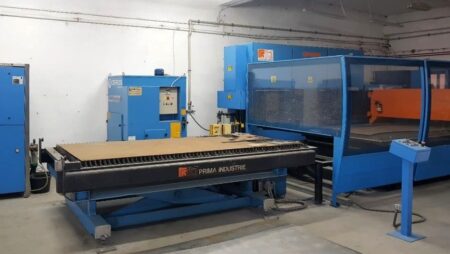

– támasztóasztal fix raklappal, fésűs típusú
– automata PA típusú asztali hőcserélő
– nagynyomású vágókészlet és gázkapcsoló
– Teleservice modul telepítéssel és konfigurációval
– kenőeszköz a gyors átégéshez
– légszárító és szűrők
– vágófej ütközésgátló mechanizmussal
– hengeres szabályozók krómozott sárgarézből, rozsdamentes acél membránnal (3 db)
– henger reduktorok oxigénhez és nitrogénhez (2 db)

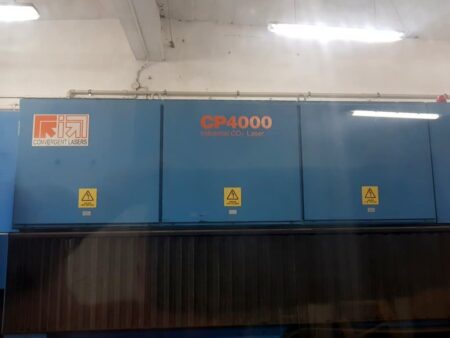

A Prima Power Convergent Lasers Division CP4000 rezonátor műszaki specifikációja

– beépített teljesítmény: 4000 W
– teljesítmény tartomány: 200-3000 W
– hullámhossz: 10,6 mikrométer
– impulzusfrekvencia: 0-2 kHz
– impulzusszélesség: >250 mikroszekundum
– hullámhossz: 10,6 mikrométer
