PTX X1 fiber lézer

PTX X1 fiber lézer, amelyet 2019-ben építettek Lengyelországban, fekete acélból, rozsdamentes acélból, sárgarézből és rézből készült fémlemezek vágására szolgál. A kompakt kialakítású, vastag falú hegesztett profilokból készült lézervágógép speciális, 1,5 kW teljesítményű, mindössze néhány μm vastagságú száloptikai sugárnyalábot használ, ami nagy termelékenységet és kiváló megmunkálási pontosságot eredményez. A legmodernebb száloptikai technológia csökkenti az optika szennyeződésének és a sugárminőség romlásának kockázatát is, így a teljes élettartam alatt zavartalan és megbízható működést garantál.

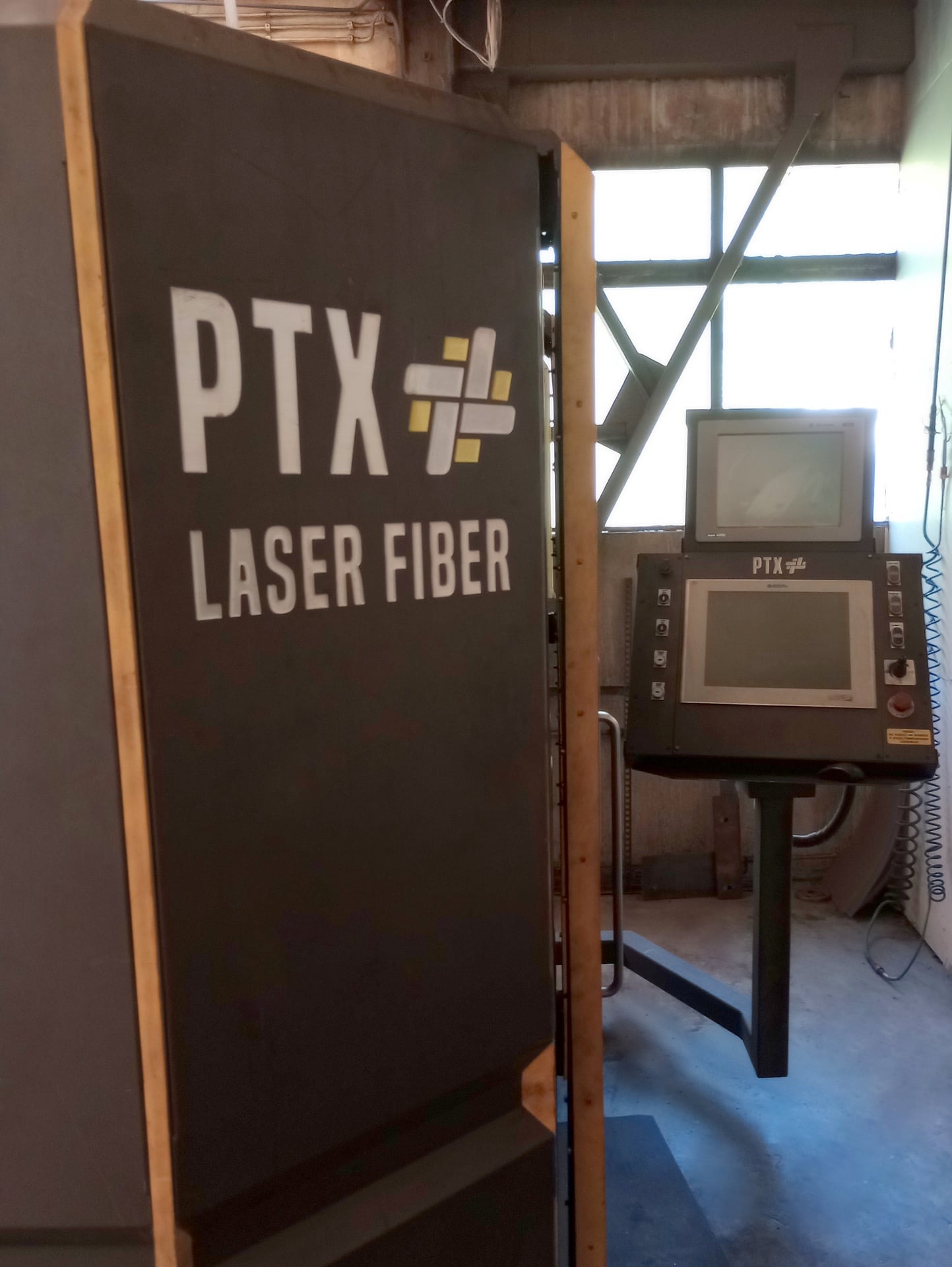

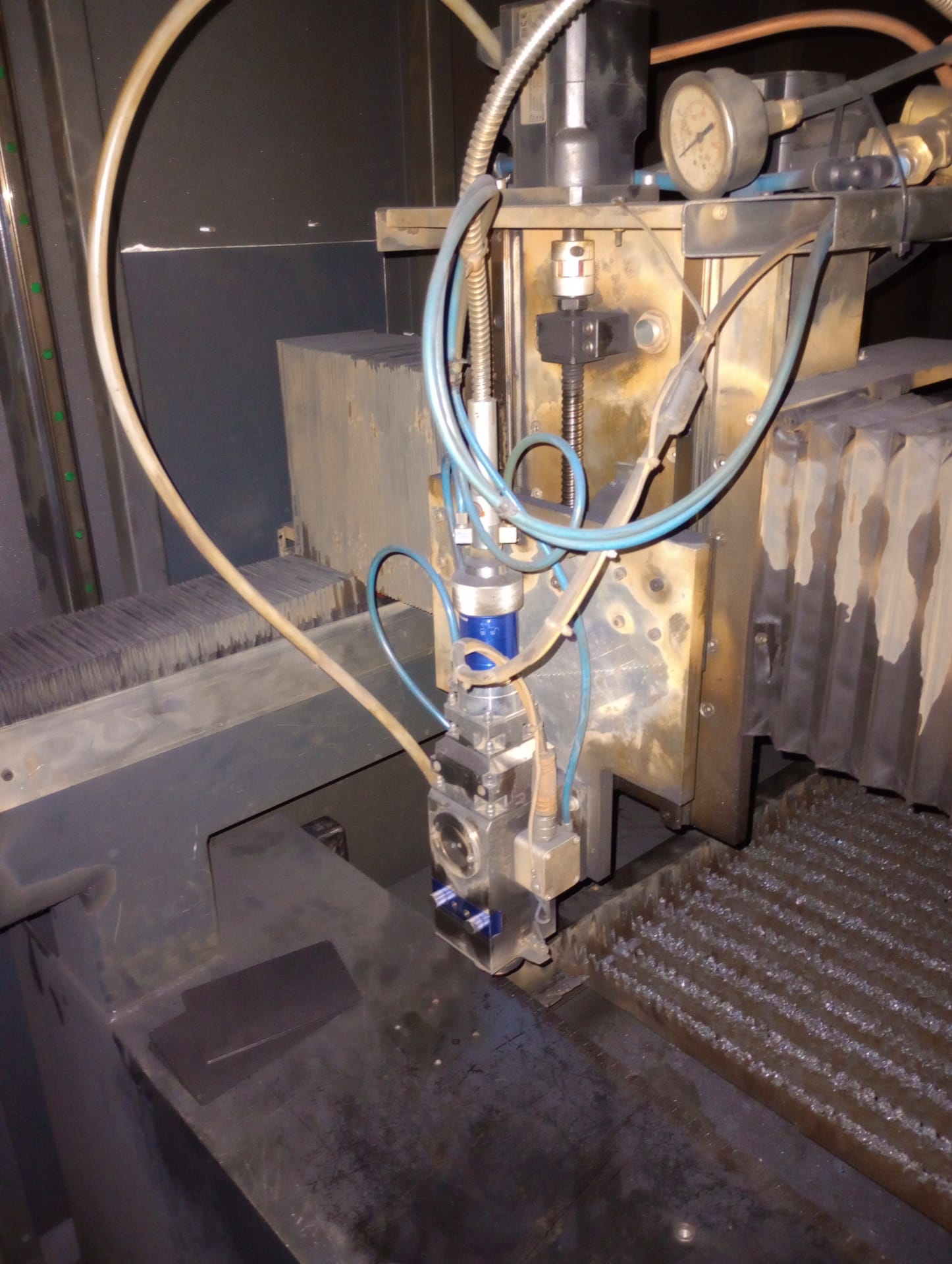

A géppel együtt használt megbízható forrás MAXPHOTONICS speciális tükörrendszerrel rendelkezik. Ezek a tükrök határozzák meg a sugárhosszokat, amelyek koncentrált, nagy teljesítményű diódákból kibocsátva szivattyúerőt hoznak létre és aktívan gerjesztik a száloptikát. A sugár ezután egy speciálisan kialakított, állítható fókuszálással (focus) rendelkező vágófejbe kerül, amely kiváló minőségű és precíz vágást biztosít a felhasználó számára.

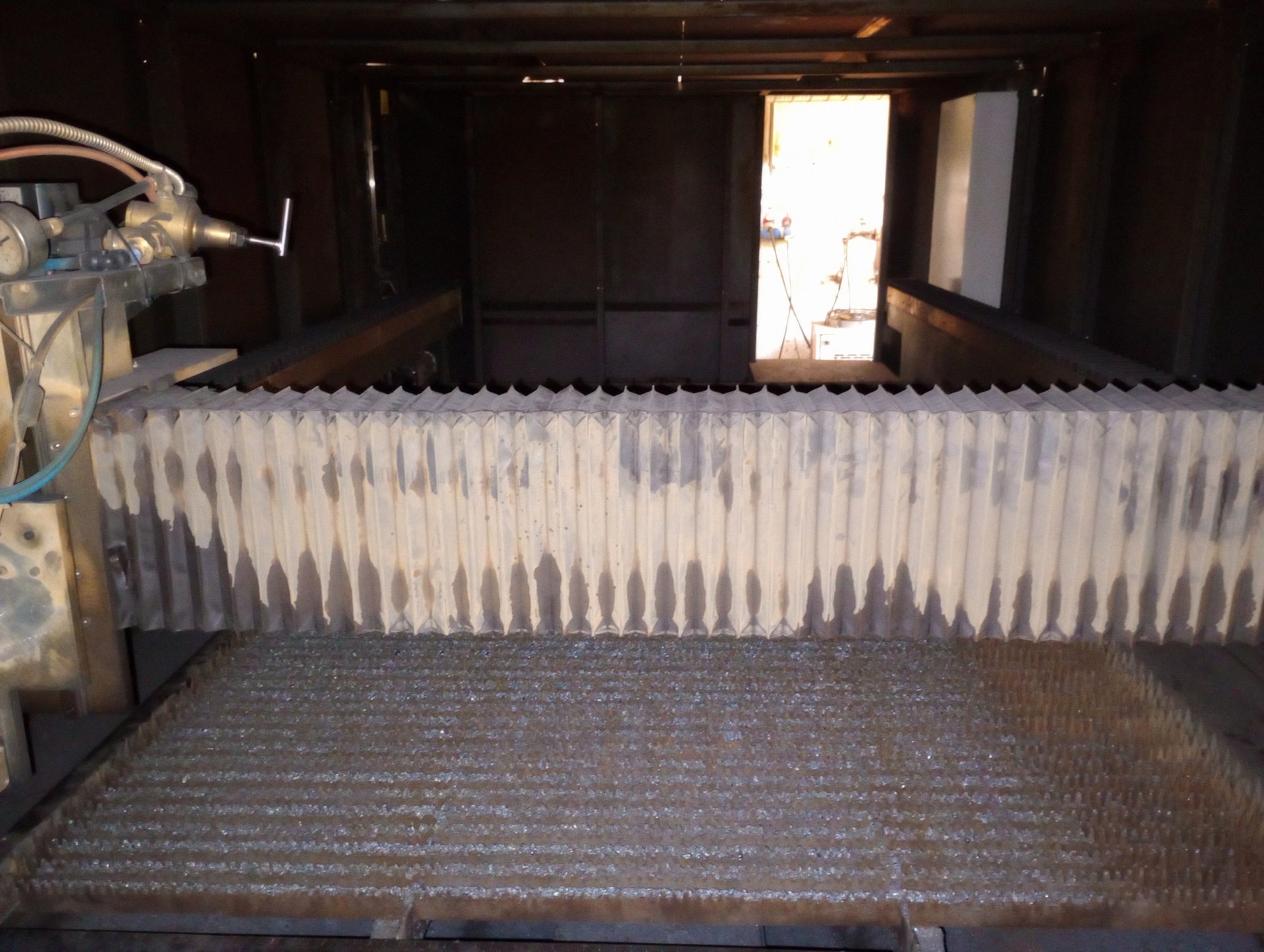

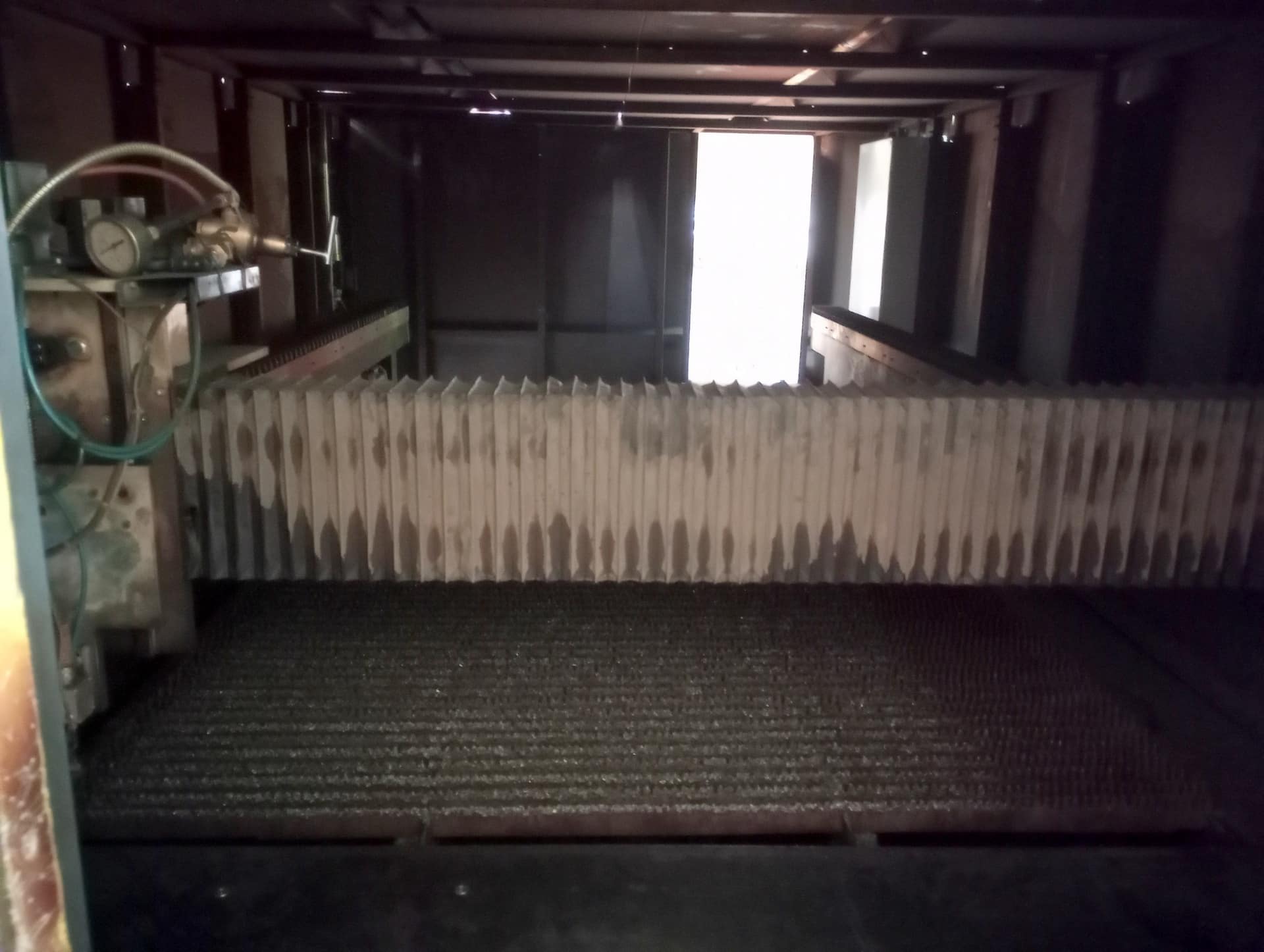

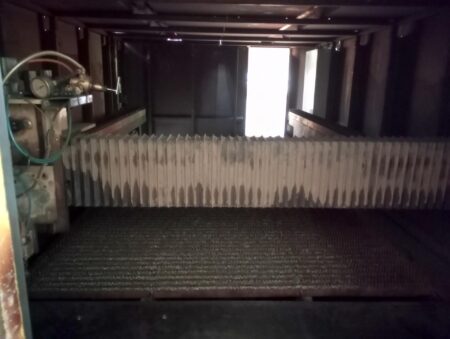

A lemezvágás egy mechanikusan kihúzható, 3000 mm hosszú és 1500 mm széles munkaasztalon történik, amely lehetővé teszi a legfeljebb 3200 kg tömegű lemezek könnyű be- és kirakodását. A megmunkálás során az X1 szálas lézer nagyon jó gyorsulási/lassulási paramétereket, nagy pontosságot és nagy traverz dinamikát tart fenn, köszönhetően annak, hogy mind a 4 tengelyt (X1, X2, Y, Z) dupla HiWin csúszópályákkal és bolygóművekkel ellátott szervohajtásokkal szerelték fel.

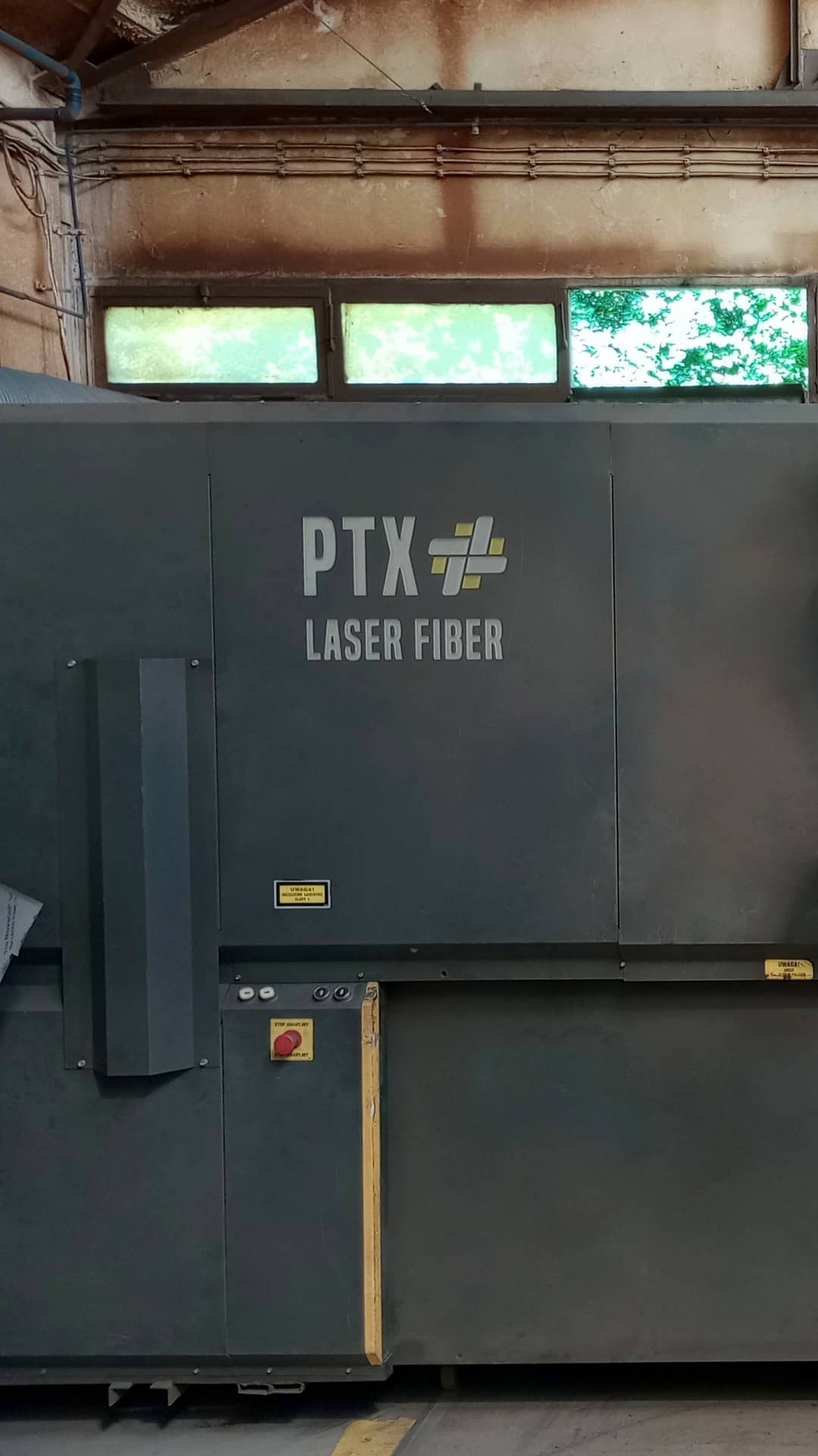

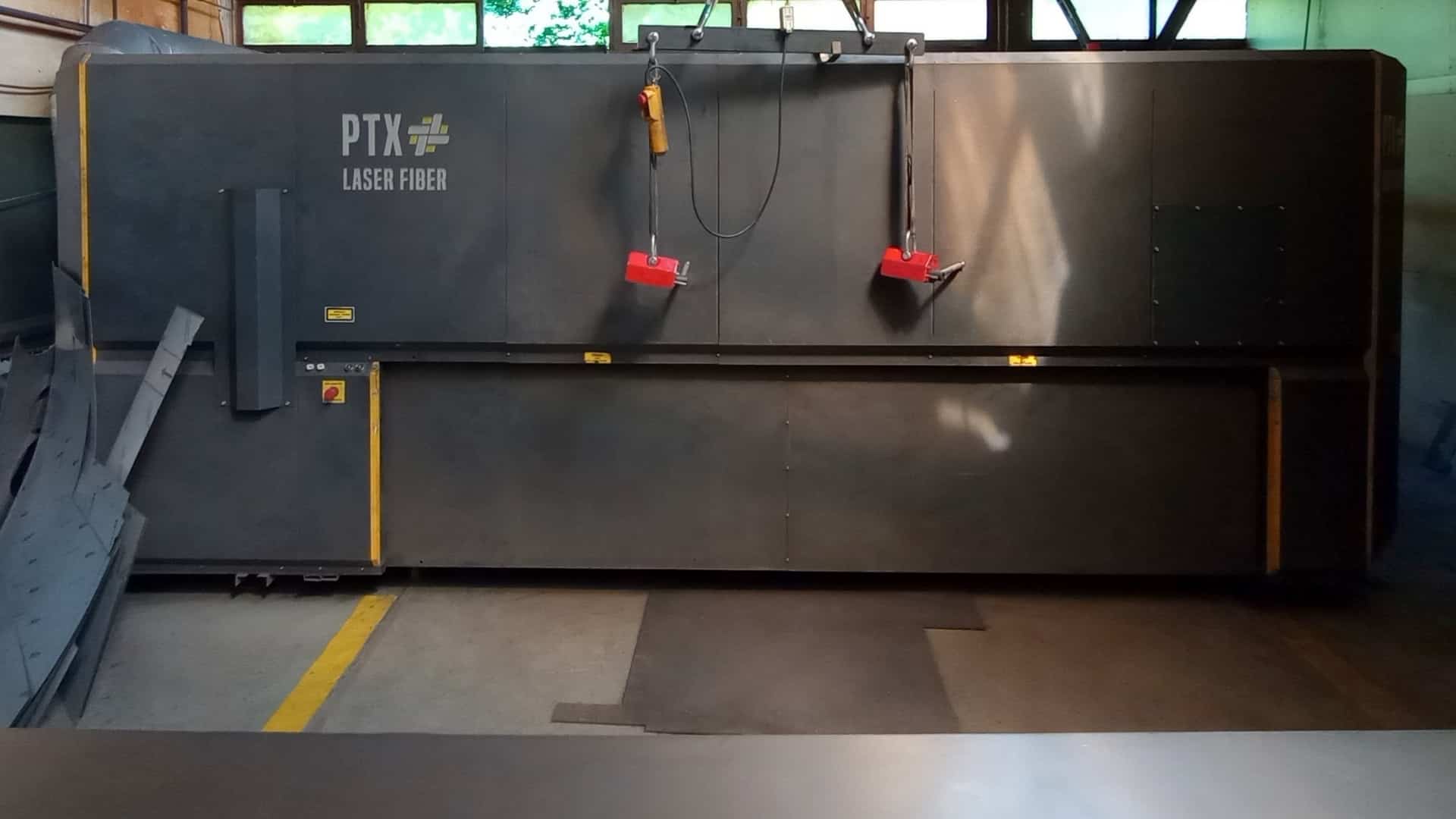

A maximális üzembiztonság garantálása érdekében a lézerszerkezetet egy zárt kabinba zárták, amelynek ablakai speciális bevonattal vannak ellátva, így védve a kezelőt a lézersugár káros hatásaitól. Ezenkívül a lézervágógép egy 3 szekcióból álló elszívóasztallal is fel van szerelve, amely hatékonyan megszünteti a megmunkálás során keletkező szennyeződéseket. A PTX szálas lézer súlya 4800 kg.

A PTX X1 lézervágó műszaki adatai

• lézersugár teljesítménye: 1,5 kW
• tengelyek száma: 4 (X1, X2, Y, Z)
• előtolási sebesség a X1, X2 tengelyeken: 3000 mm
• előtolási sebesség a Y tengelyen: 1500 mm
• előtolási sebesség a Z tengelyen: 150 mm
• munkaasztal felülete (L x W): 3000 x 1500 mm
• maximális lemezvastagság (fekete acél): 10 mm
• maximális lemezvastagság (rozsdamentes acél): 4 mm
• maximális lemezvastagság (alumínium): 1,5 mm
• maximális lemezvastagság (sárgaréz): 1 mm
• maximális lemezvastagság (réz): 1 mm
• a munkadarab maximális súlya: 3200 kg
• pozicionálási pontosság: ± 0,005 mm
• ismétlési pontosság: ± 0,15 mm/m
• munkasebesség: 50 m/perc
• gyorsulás: 1900 mm/s2
• kihúzható asztal sebessége: 1-9 m/min (fokozatmentesen állítható)
• teljes energiaigény: 12 kW
• elszívó ventilátor teljesítménye: 5,5 kW
• kihúzóasztal teljesítménye: 1,5 kW
• nyomásfokozó gáz (oxigén): 0,2-10 bar
• nyomásfokozó gáz (nitrogén): 0,2-20 bar
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x Sz x K): 5800 x 2800 x 2100 mm
• a gép súlya: 4800 kg

A PTX X 1 lézervágógép felszereltsége

• CAD/CAM szoftver: Neron CNC Cad
• lézerforrás: MAXPHOTONICS
• szervomotorok minden tengelyen
• csúszómozgatók: HiWin
• 3 szekcióból álló kihúzóasztal
• bolygóművek
• mechanikusan kihúzható asztal
• abszolút kódoló
