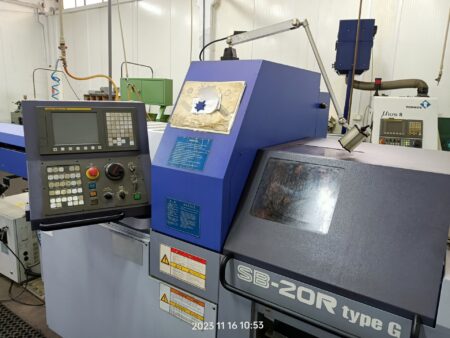

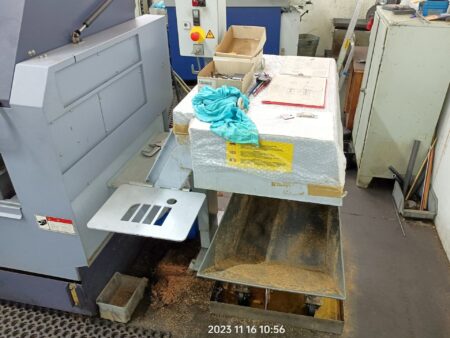

STAR SB-20R type G CNC esztergaközpont

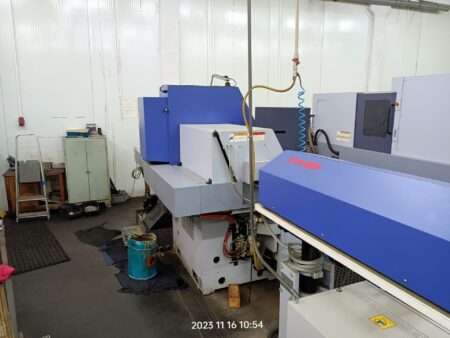

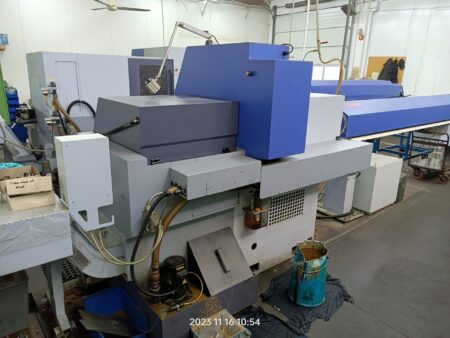

STAR SB-20R type G CNC esztergaközpont 2014-ben gyártották Japánban. A gépet kompakt mérete és számos olyan tulajdonsága különbözteti meg a többi típusától, amelyek lehetővé teszik, hogy gyakorlatilag bármilyen megmunkálást elvégezzen a legfeljebb 20 mm átmérőjű munkadarabokon. A maximálisan tartós és merev kialakítás emellett biztosítja a folyamat hihetetlen stabilitását és merevségét, amely a kiváló esztergálási pontosság és minőség eléréséhez szükséges.

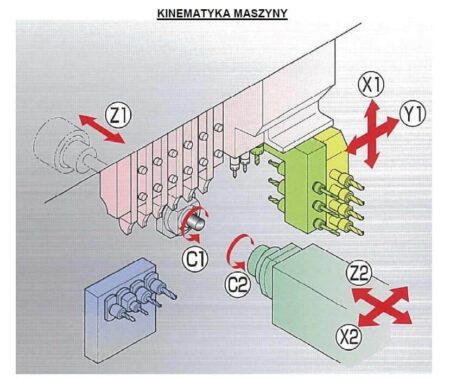

A nagy munkaterületen belül két C-tengelyes orsó (főorsó és mellékorsó) található, amelyeket megbízható, nagy teljesítményű motorok hajtanak. A mellékorsó a meghajtott szerszámokkal együtt teljesen független megmunkálást tesz lehetővé a rögzítés után. Az eszterga forradalmi vezetőhüvely-váltó rendszerrel is rendelkezik, amely lehetővé teszi, hogy a gép vezetőhüvelyes és vezetőhüvely nélküli üzemmód között váltson.

A STAR SB20R type G svájci típusú automata eszterga eddig csak sárgarézből készült alkatrészeket forgattak meg, és nem kopott el. Az ajánlathoz széleskörű felszereltség tartozik, többek között egy FMB turbo 2-20 / 4200 A rúdadagolót, egy 6 állomásos 12×12 mm-es késes satu és egy intuitív FANUC Series 0i-TD CNC vezérlés. A CNC kétspindulás eszterga súlya 1750 kg.

A STAR SB-20R type G CNC eszterga műszaki adatai

Általános adatok

• tengelyek száma: 7
• tengelyek gyorsmozgása: 35 m/min

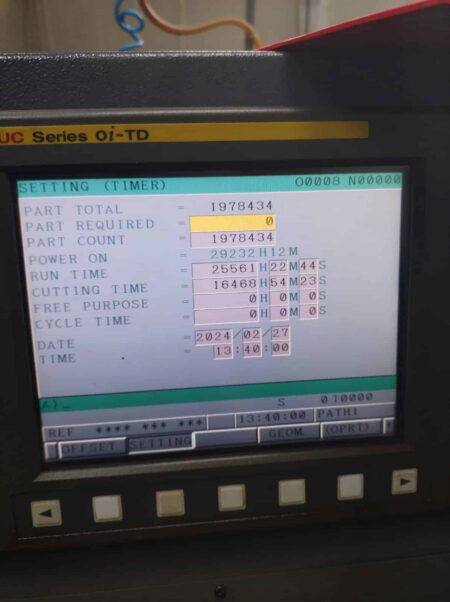

• munkaidő: 25561 h
• a gép bekapcsolási ideje: 29232 h
• energiafogyasztás: 3,7 kVA
• tápegység: 200 V; 50/60 Hz
• méretek (H x Sz x K): 2070 x 1177 x 1760 mm
• arúdadagolót súlya: 650 kg
• a gép súlya: 1750 kg

Főorsó

• maximális esztergálási átmérő: 20 mm
• maximális fordulatszám: 10000 rpm
• maximális orsó löket: 205 mm
• esztergaszerszámok száma: 6
• C tengely
• meghajtási teljesítmény: 2,2/3,7 kW

Mellékorsó

• maximális esztergálási átmérő: 20 mm
• maximális fúrási átmérő: 8 mm
• maximális menetátmérő: M6 x 1,0
• maximális fordulatszám: 9000 rpm
• C tengely
• meghajtási teljesítmény: 1,1 kW (0,55 kW folyamatos üzemben)

4 nyílású átmenő vágó tokmány

• homlok-/ hátlapi megmunkálószerszámok száma: 4/4
• maximális fúrási átmérő: 10 mm
• maximális menetátmérő: M8 x 1,25

Forgó keresztirányú szerszámok

• szerszámok száma: 3
• maximális fúrási átmérő: 7 mm
• maximális menetátmérő: M6 x 1,0
• maximális meghajtott szerszám fordulatszám: 6000 rpm (ER16) vagy 8000 rpm (ER1)
• a meghajtó szerszámok teljesítménye: 1,0/1,2 kW

A STAR MICRONICS svájci típusú esztergagép felszereltsége

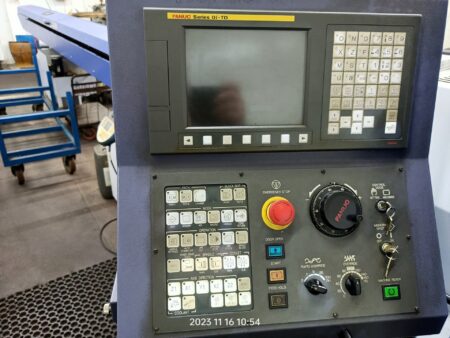

• CNC-vezérlés: FANUC Series 0i-TD

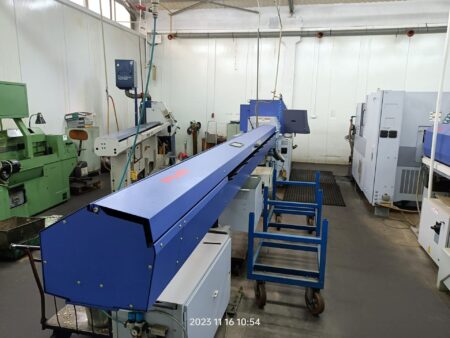

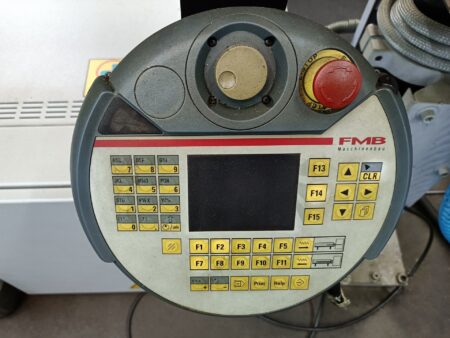

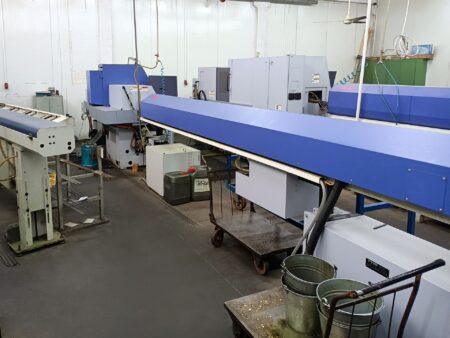

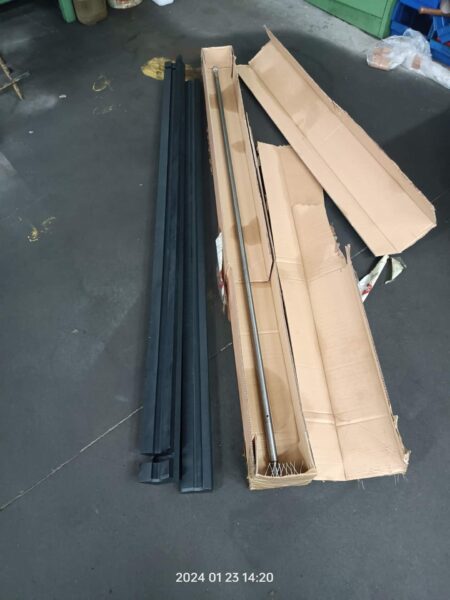

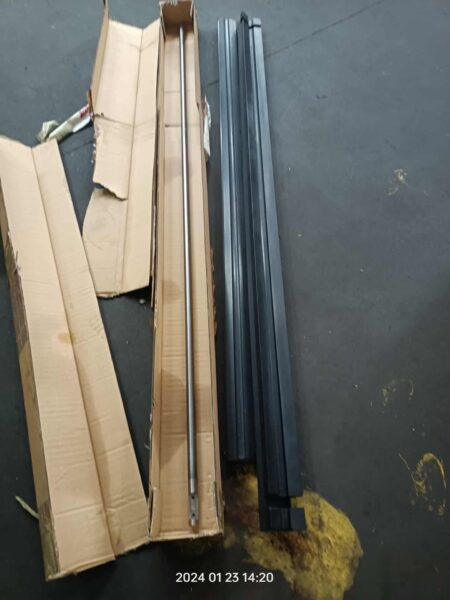

• rúdadagoló: FMB turbo 2-20 / 4200 A

– rúdátmérő-tartomány: 2-20 mm
– maximális rúdhossz: 4200 mm
– előtolási sebesség: 0-300 mm/s
– visszatolási sebesség: 0-600 mm/s

• 6 állomásos késsatu 12×12 mm-es szekcióval
• 4 üregű hüvelytartó
• 4 ER16 hüvelyt tartalmazó hátulról megmunkáló rögzítés
• NEUKOMM 39.001 szinkron forgózsinanyomó készlet túlnyomásos fúvókával
• F25 tokmányház (főorsó és mellékorsó)

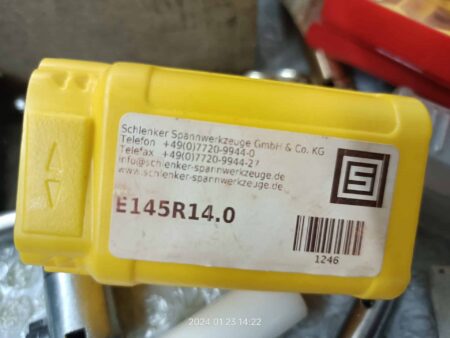

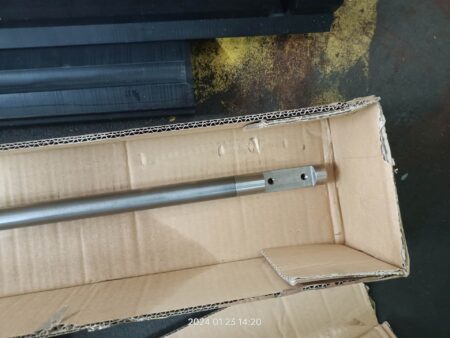

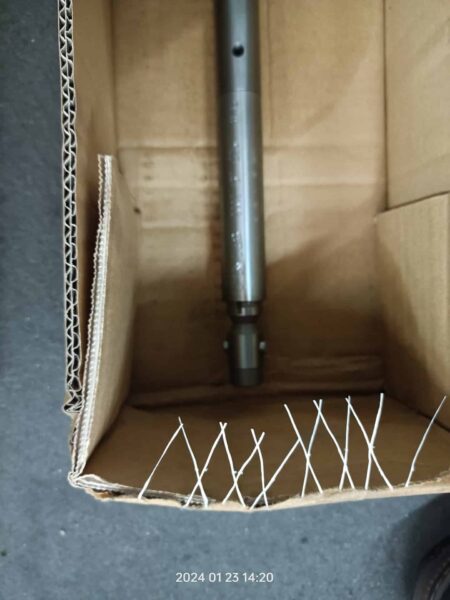

• szerszámok

– kések a menetvágó tartóhoz, balra (1 db)

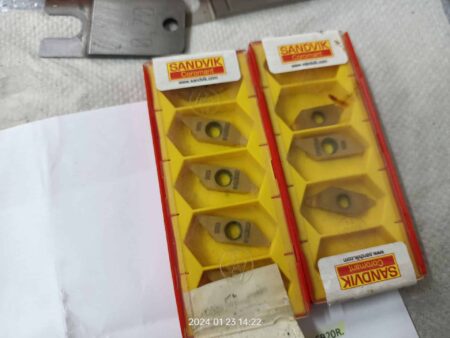

– betétek, bal oldali (3 db)
– kések a menetvágó tartóhoz, jobbra (1 db)
– jobb oldali betétek (5 db)
– kések vésőtartóhoz (2 db)
– vésőbetétek (2 db)
– kések esztergakés tartóhoz (1 db)
– esztergálóbetétek (2 db)
– horonybetétek 1.0 (5 db)
– horonybetétek 0.7 (10 db)
– fúrószár 7,7 (1 db)
– fúrószár 7,8 (1 db)
– bilincs fi 14 (2 db)
– hajtott marótartó (1 db)
– meghajtott tartó ujjcsuklós maróhoz (1 db)
– standard rövid tartó (2 db)
– standard hosszú tartó (1 db)

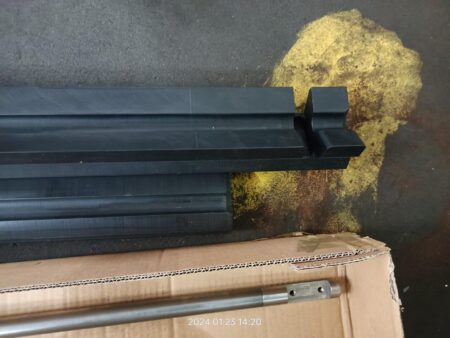

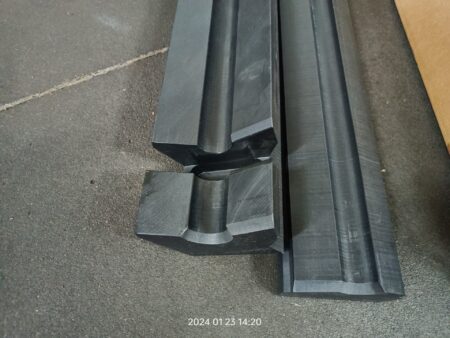

– műanyagból készült adagoló (1 db)

• munkadarab-kidobásérzékelő
• munkadarab-törésérzékelő
• központi kenés
• rúdadagoló csatlakozó
• hűtőfolyadéktartály szint- és áramlásérzékelővel
• pneumatikus egység
• RS232C port
• műszaki dokumentáció
• a gép műszaki útlevele az összes karbantartás és javítás listájával
