Centrum tokarskie CNC STAR SB-20R type G wyprodukowane zostało w 2014 roku w Japonii. Maszyna wyróżnia się spośród innych maszyn tego typu swoimi niewielkimi rozmiarami oraz szeregiem funkcji, dzięki którym możliwe jest wykonanie praktycznie każdego rodzaju obróbki na detalach o maksymalnej średnicy 20 mm. Maksymalnie trwała i sztywna konstrukcja zapewnia dodatkowo niebywałą stabilność i sztywność procesu, niezbędną do uzyskania doskonałej precyzji i jakości toczenia.
Wewnątrz dużej przestrzeni roboczej umieszczone zostały dwa wrzecienniki (wrzeciono główne oraz wrzeciono przechwytujące) z osią C, które napędzane są przez niezawodne silniki o wysokiej mocy. Wrzeciono przechwytujące w połączeniu z narzędziami napędzanymi pozwalają na wykonanie całkowicie niezależnej obróbki po przechwycie. W tokarce zastosowano także rewolucyjny system wymiany tulei prowadzącej, który umożliwia przełączanie trybów pracy między trybem z tuleją prowadzącą, a trybem bez tulei prowadzącej.
Automat tokarski Swiss-type STAR SB20R type G obrabiał dotychczas tylko elementy z mosiądzu, nie jest wyeksploatowany. Oferta obejmuje bogate wyposażenie, w skład którego wchodzi m.in. podajnik prętów FMB turbo 2-20 / 4200 A, 6-stanowiskowy imak nożowy o przekroju 12×12 mm oraz intuicyjne sterowanie CNC FANUC Series 0i-TD. Tokarka CNC dwuwrzecionowa waży 1750 kg.
Parametry techniczne tokarki CNC STAR SB-20R type G
Dane ogólne
- ilość osi: 7
- posuwy przyśpieszone osi: 35 m/min
- roboczogodziny: 25561 h
- czas włączenia maszyny: 29232 h
- pobór mocy: 3,7 kVA
- zasilanie: 3x 200 V; 50/60 Hz
- gabaryty (dł. x szer. x wys.): 2070 x 1177 x 1760 mm
- ciężar podajnika prętów: 650 kg
- ciężar maszyny: 1750 kg
Wrzeciono główne
- maksymalna średnica toczenia: 20 mm
- maksymalna prędkość obrotowa: 10000 obr/min
- maksymalny skok wrzeciona: 205 mm
- ilość narzędzi do toczenia: 6
- oś C
- moc napędu: 2,2/3,7 kW
Wrzeciono przechwytujące
- maksymalna średnica toczenia: 20 mm
- maksymalna średnica wiercenia: 8 mm
- maksymalna średnica gwintowania: M6 x 1,0
- maksymalna prędkość obrotowa: 9000 obr/min
- oś C
- moc napędu: 1,1 kW (0,55 kW pracy ciągłej)
Uchwyt 4-gniazdowy przelotowy
- ilość narzędzi do obróbki z czoła/z tyłu: 4/4
- maksymalna średnica wiercenia: 10 mm
- maksymalna średnica gwintowania: M8 x 1,25
Narzędzia obrotowe poprzeczne
- ilość narzędzi: 3
- maksymalna średnica wiercenia: 7 mm
- maksymalna średnica gwintowania: M6 x 1,0
- maksymalna prędkość obrotowa narzędzi napędzanych: 6000 obr/min (ER16) lub 8000 obr/min (ER1)
- moc napędu narzędzi napędzanych: 1,0/1,2 kW
Wyposażenie automatu tokarskiego typu Szwajcarskiego STAR MICRONICS
- sterowanie CNC: FANUC Series 0i-TD

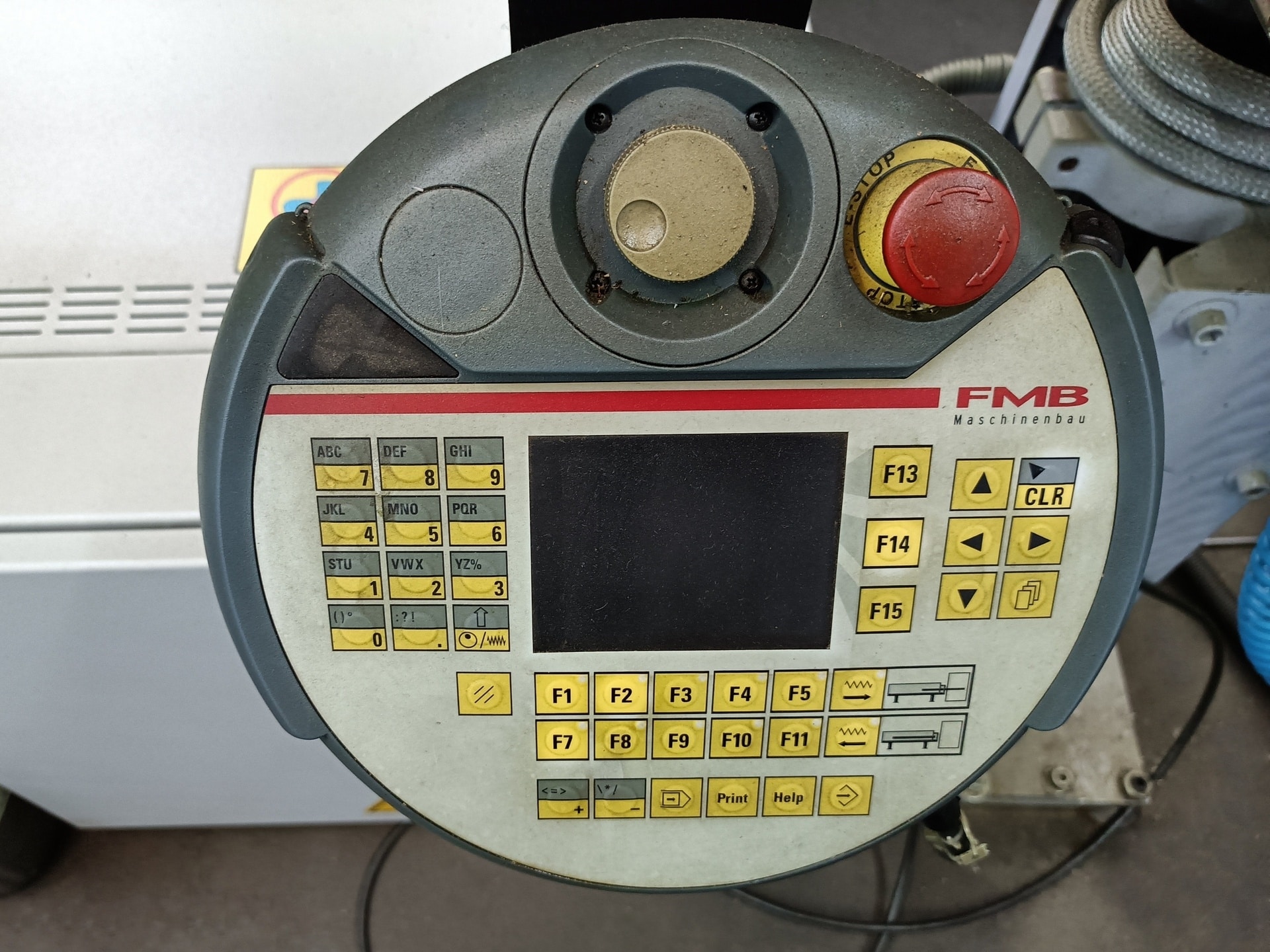

- podajnik pręta: FMB turbo 2-20 / 4200 A
- 6-stanowiskowy imak nożowy o przekroju 12×12 mm
- 4-gniazdowy uchwyt tulei
- przystawka do obróbki z tyłu z 4 tulejami ER16
- zespół synchronicznej obrotowej tulei prowadzącej NEUKOMM 39.001 z przedmuchem nadciśnieniowym
- obudowa tulei zaciskowej F25 (wrzeciono główne i wrzeciono przechwytujące)
- narzędzia:
- czujnik wyrzucenia detali
- czujnik złamania obcinaka
- centralne smarowanie
- przyłącze podajnika prętów
- zbiornik na chłodziwo z czujnikiem poziomu i przepływu
- jednostka pneumatyczna
- port RS232C
- dokumentacja techniczna
- paszport techniczny maszyny ze spisem wszystkich przeglądów oraz napraw
– zakres średnic pręta: 2-20 mm
– maksymalna długość pręta: 4200 mm
– prędkość posuwu: 0-300 mm/s
– prędkość powrotu: 0-600 mm/s
– noże do oprawki do gwintów, lewe (1 szt.)
– płytki lewe (3 szt.)
– noże do oprawki do gwintów, prawe (1 szt.)
– płytki prawe (5 szt.)
– noże do oprawki do przecinaka (2 szt.)
– płytki do przecinaka (2 szt.)
– noże do oprawki do toczenia (1 szt.)
– płytki do toczenia (2 szt.)
– płytki do rowków 1.0 (5 szt.)
– płytki do rowków 0.7 (10 szt.)
– wiertło 7.7 (1 szt.)
– wiertło 7.8 (1 szt.)
– zacisk fi 14 (2 szt.)
– oprawka napędzana do frezowania (1 szt.)
– oprawka napędzana do freza palcowego (1 szt.)
– oprawka zwykła krótka (2 szt.)
– oprawka zwykła długa (1 szt.)
– podajnik z tworzywa sztucznego (1 szt.)
